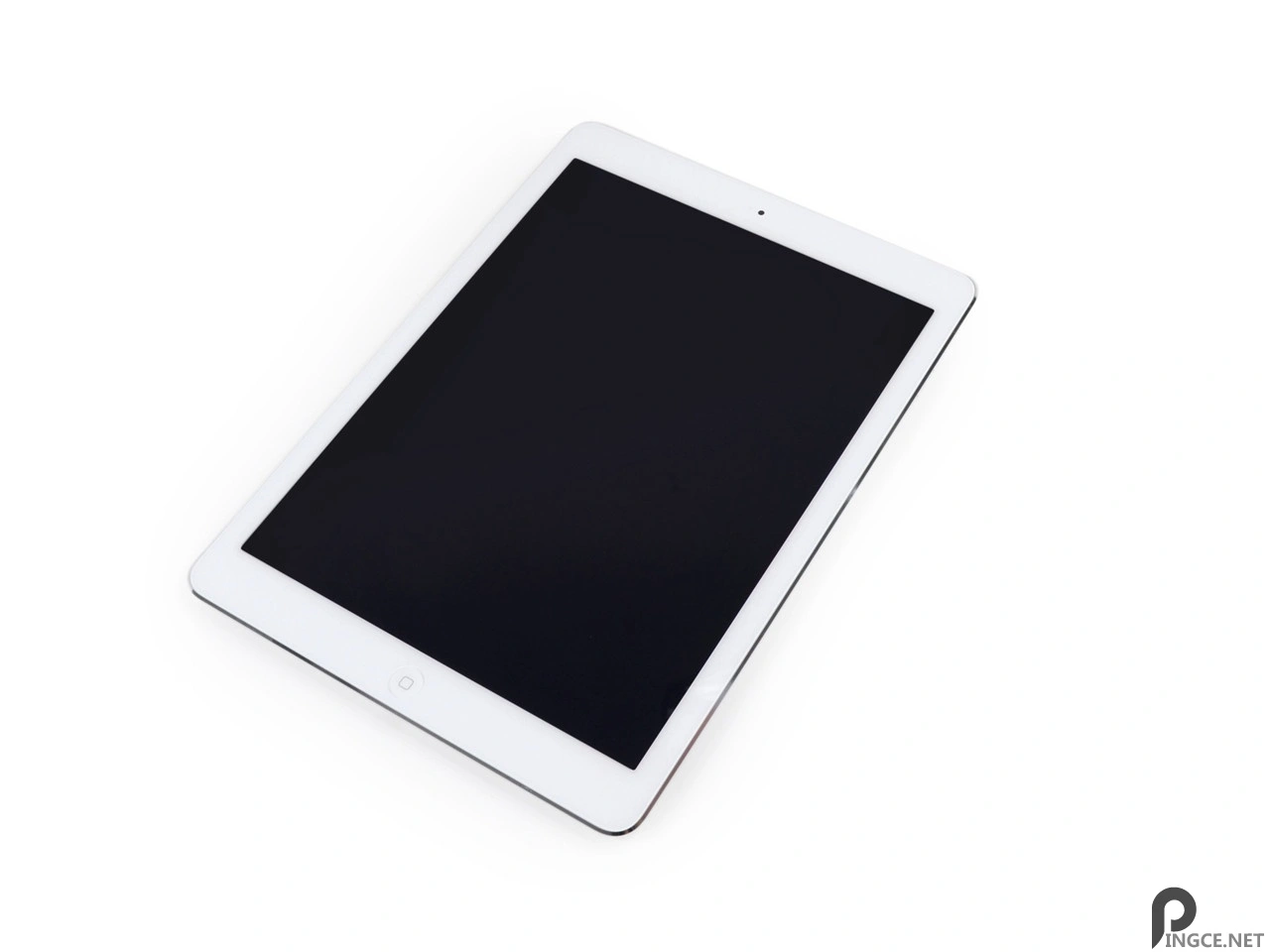

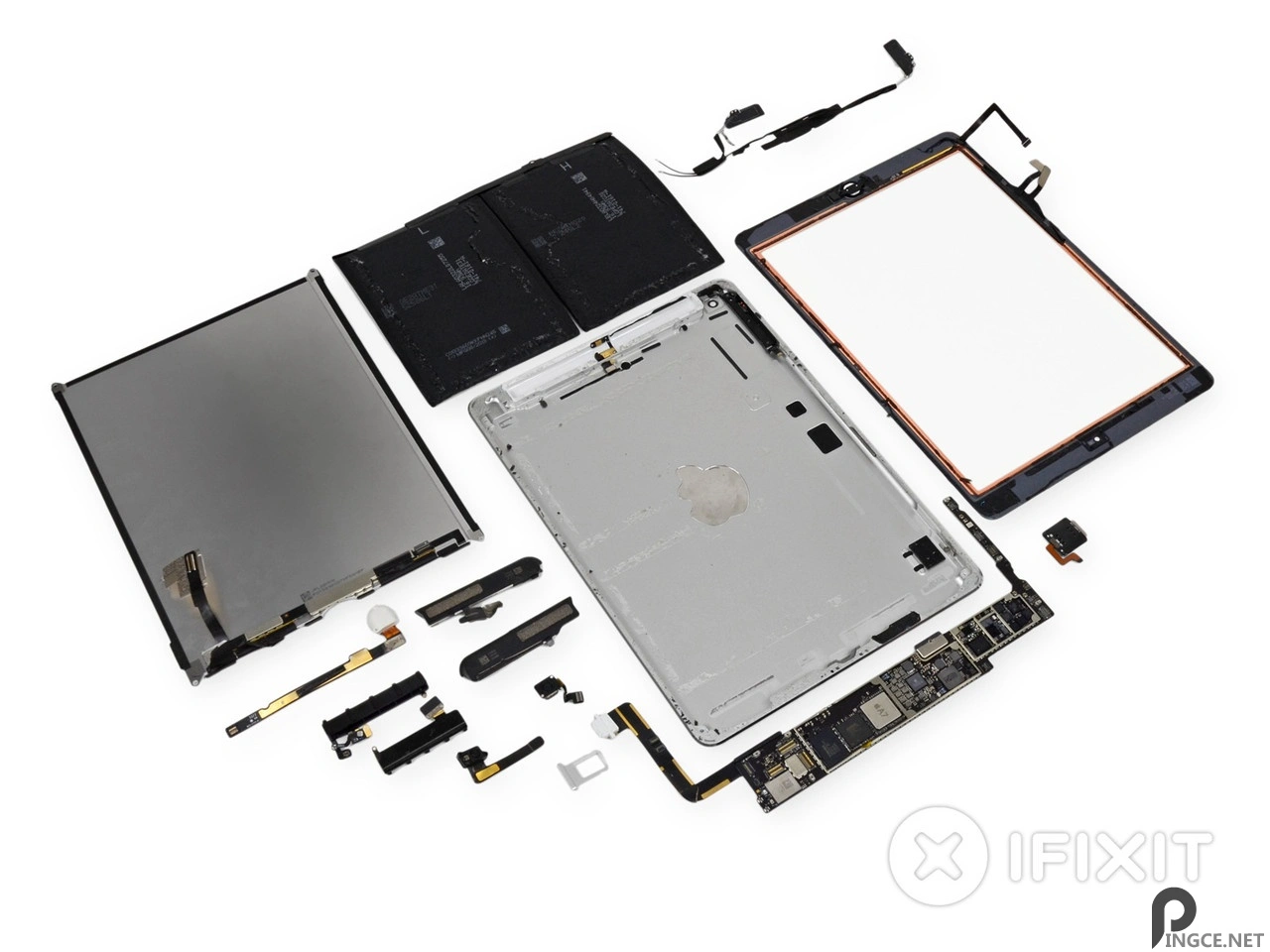

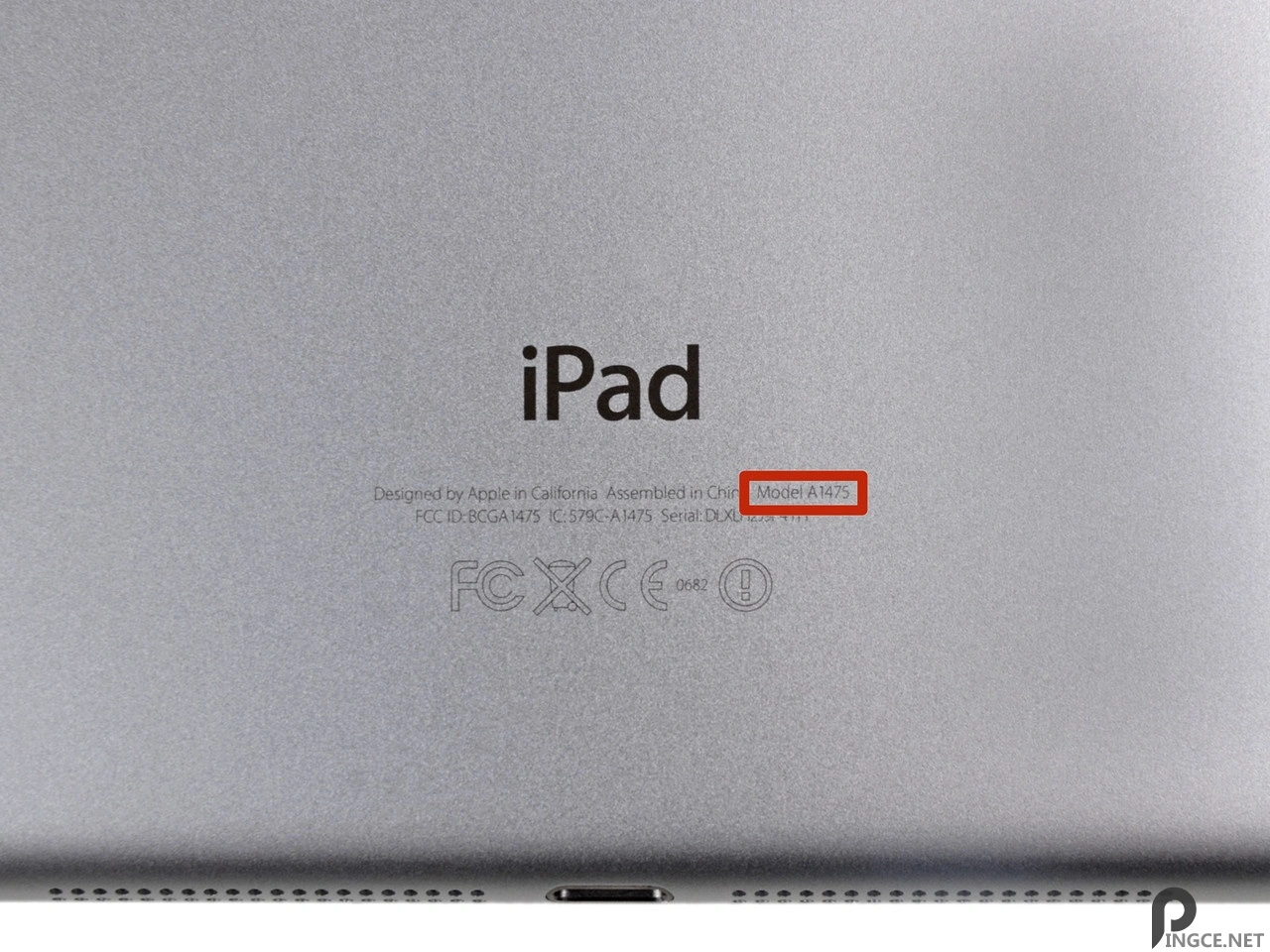

作为全新一代iPad，iPad Air拥有着迷人的金属外壳和难以置信的纤细轻薄，相比上一代iPad在体积上减少了将近四分之一，而硬件配置上更是凭借A7处理器独步性能之巅，那么新一代的iPad Air内部到底如何呢？让我们一起跟随拆机教程去深入了解下吧！（编译自ifixit）

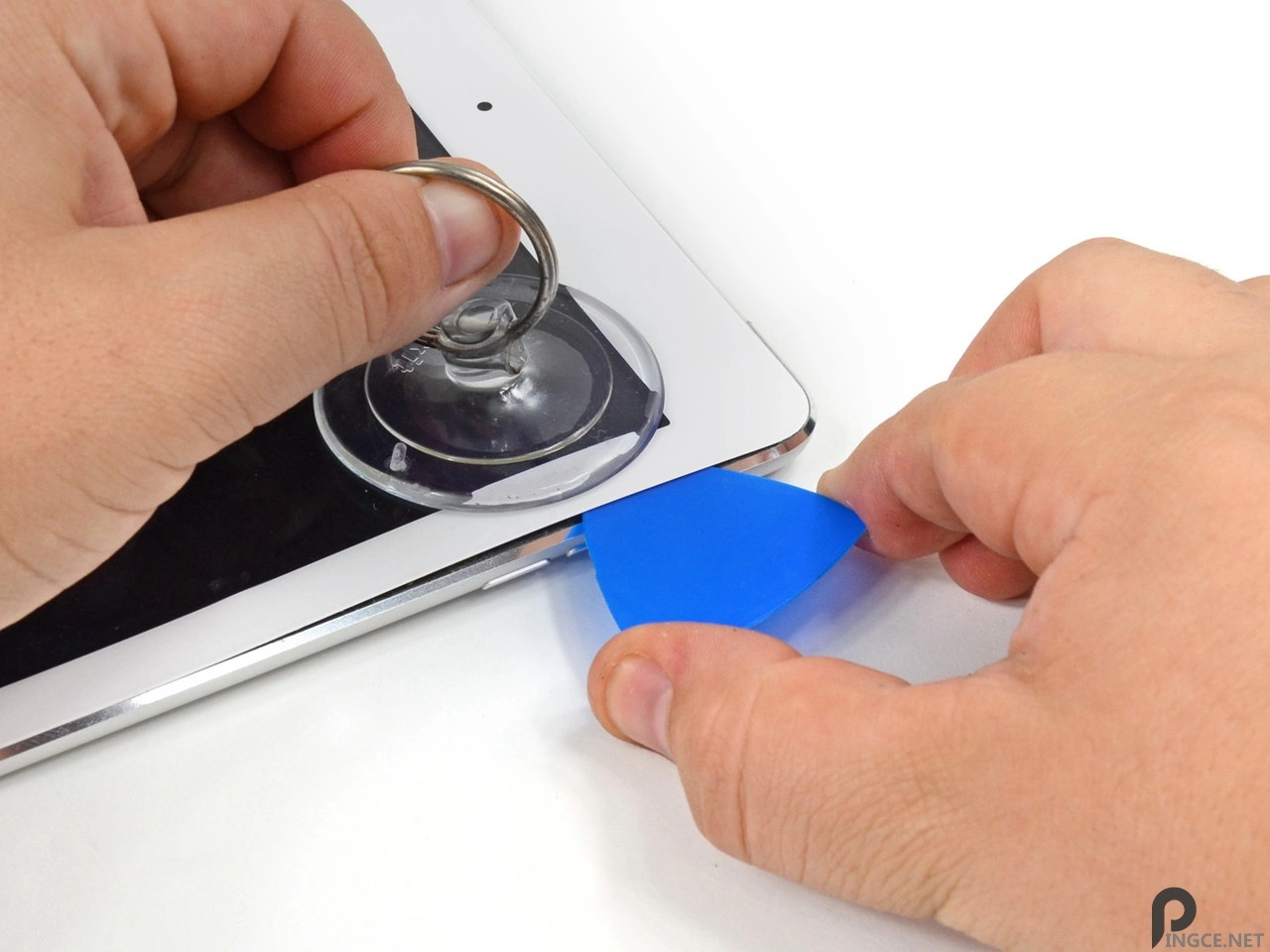

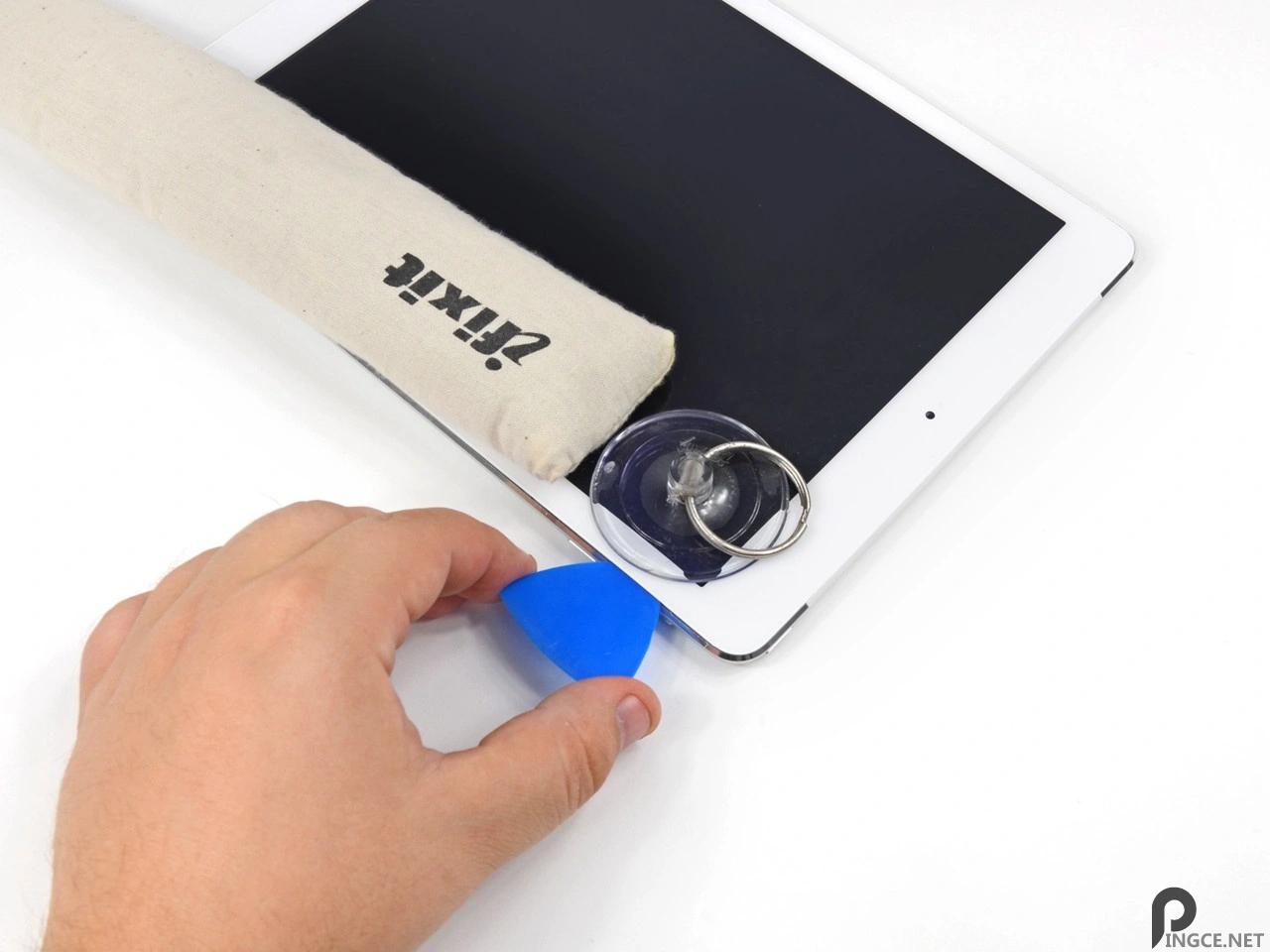

步骤1：使用吸盘工具将iPad Air从正面轻轻拉起，并用撬具插入缝隙

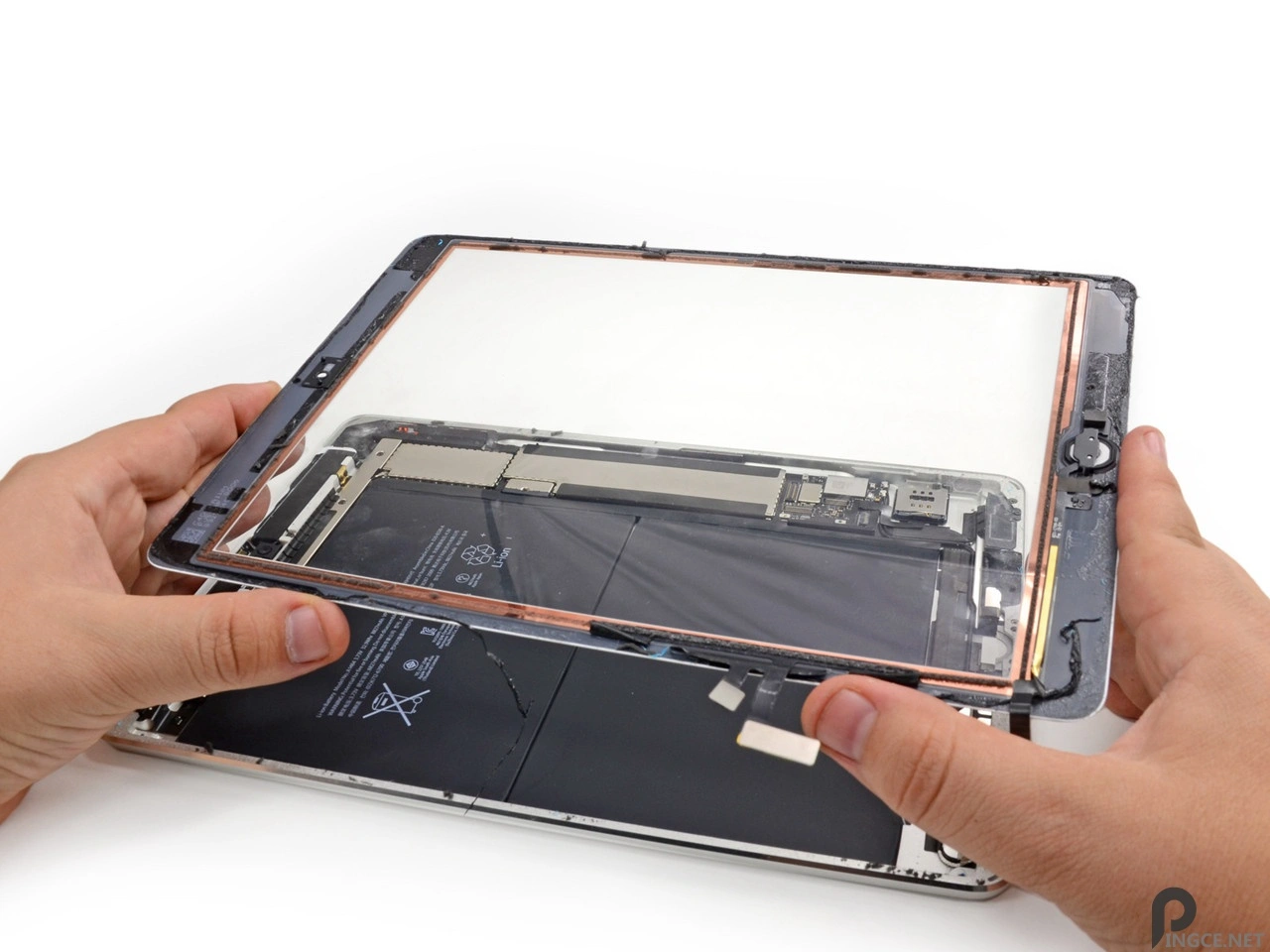

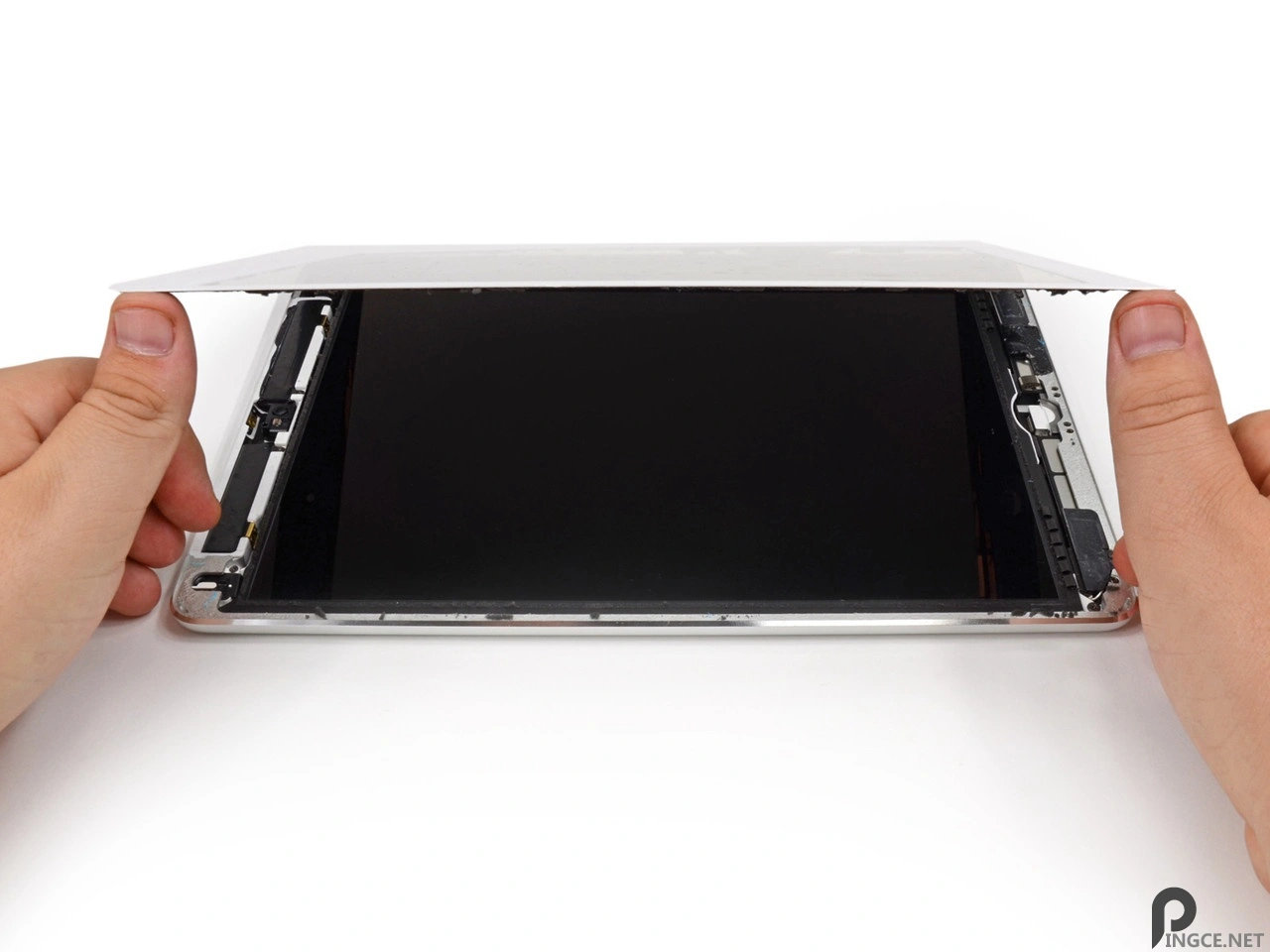

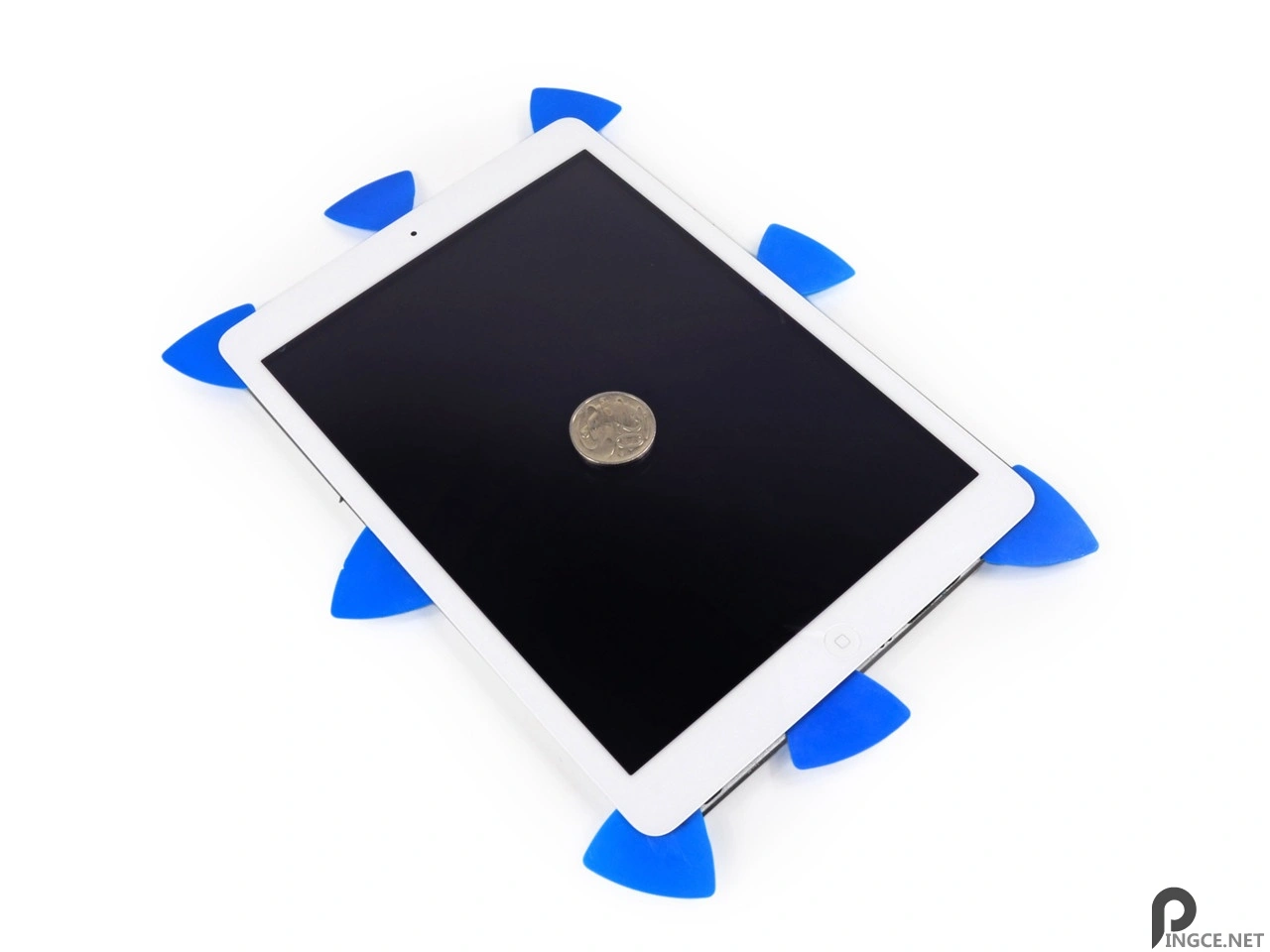

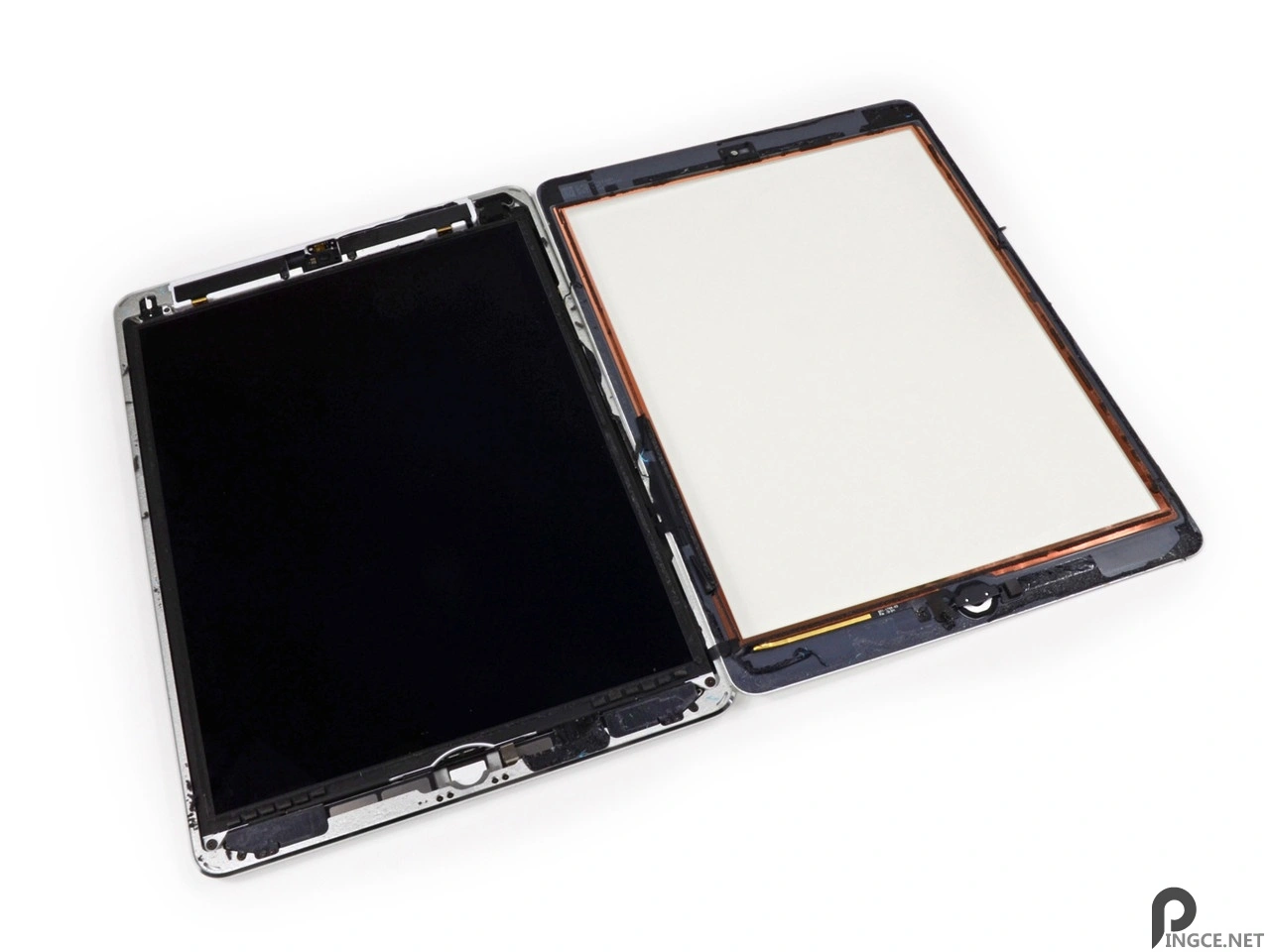

步骤2：在屏幕周围插入撬具后，由于表面均为粘合剂，需要稍作用力，就可以拆卸iPad Air的前面板了

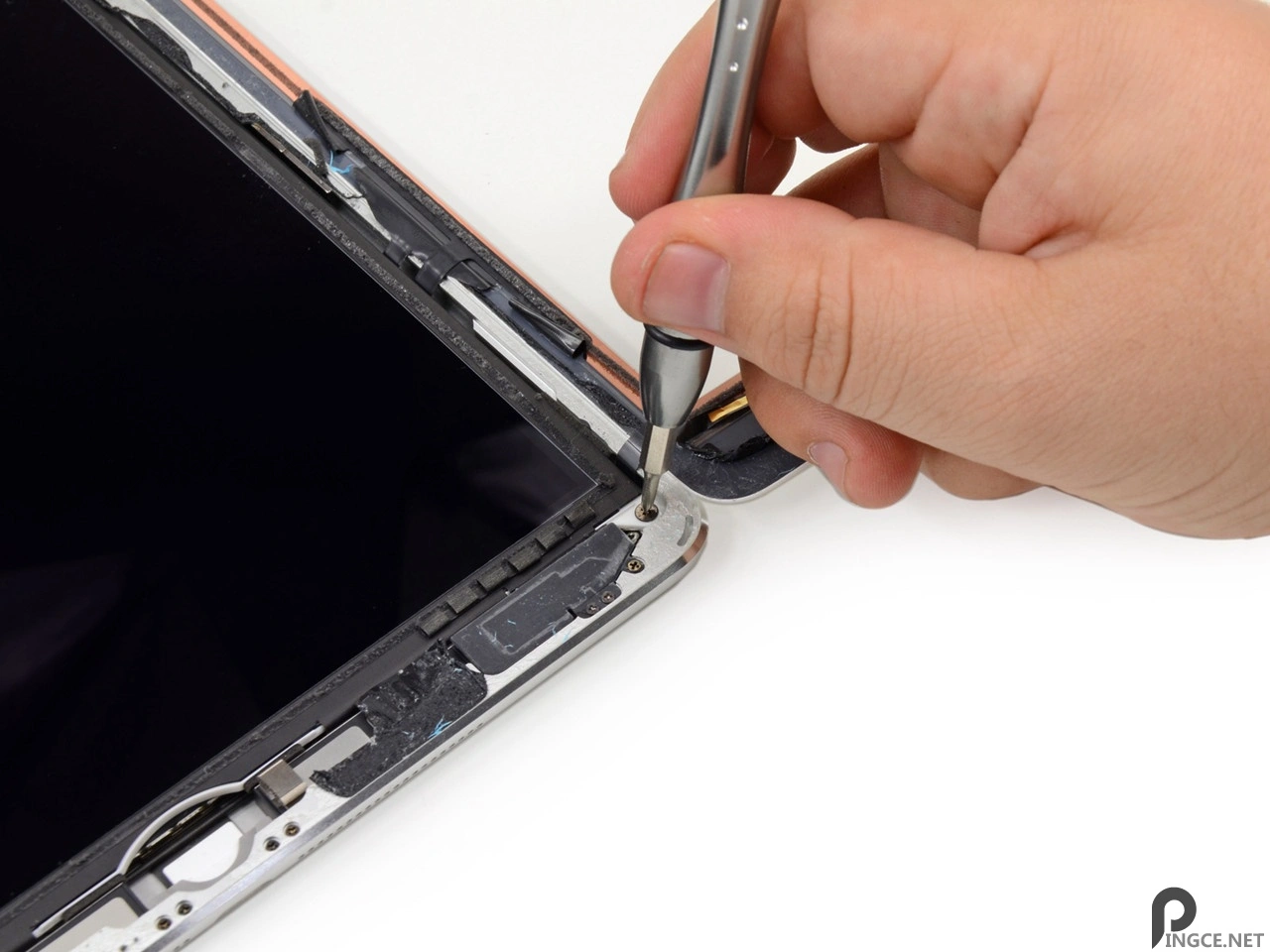

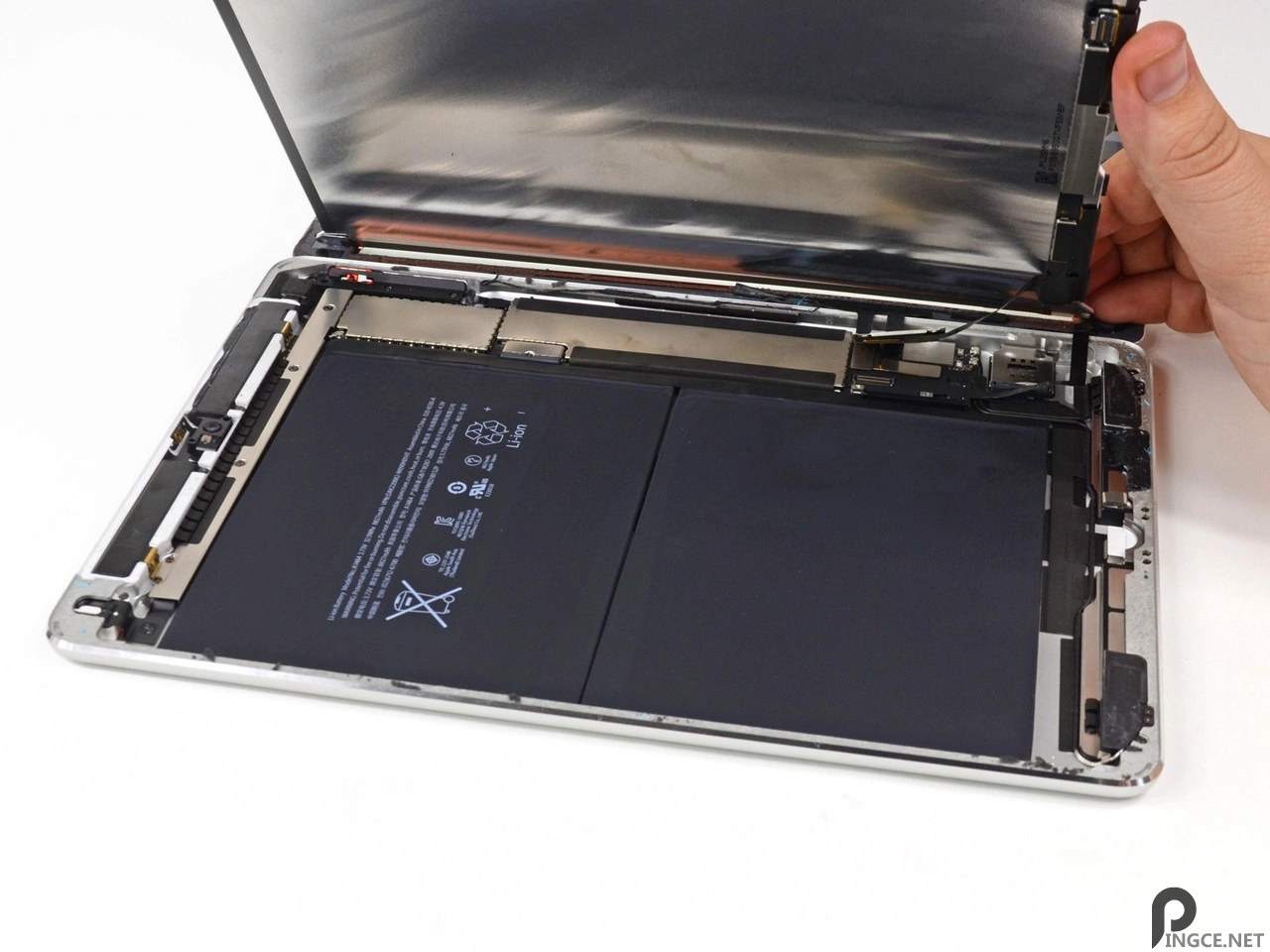

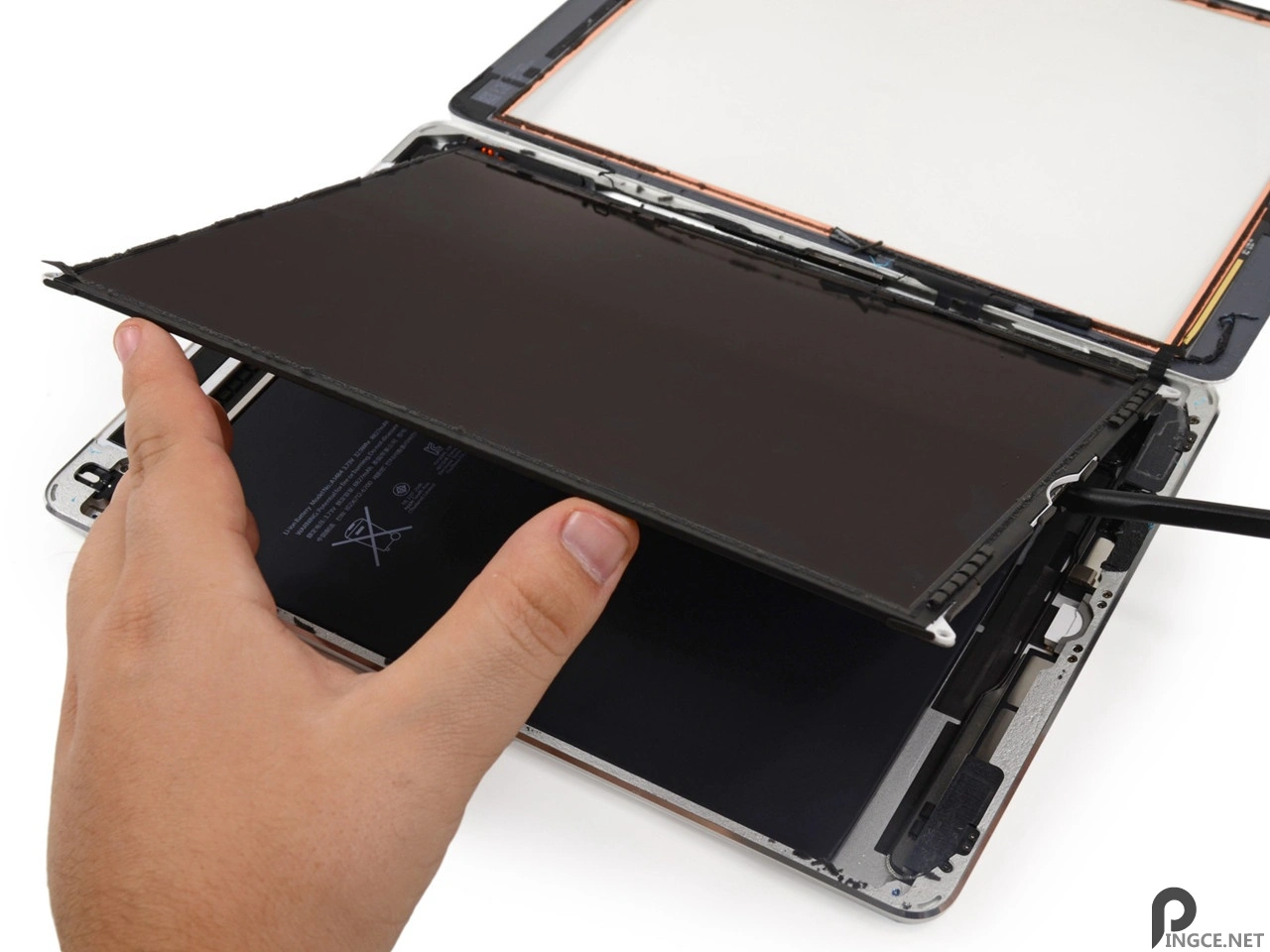

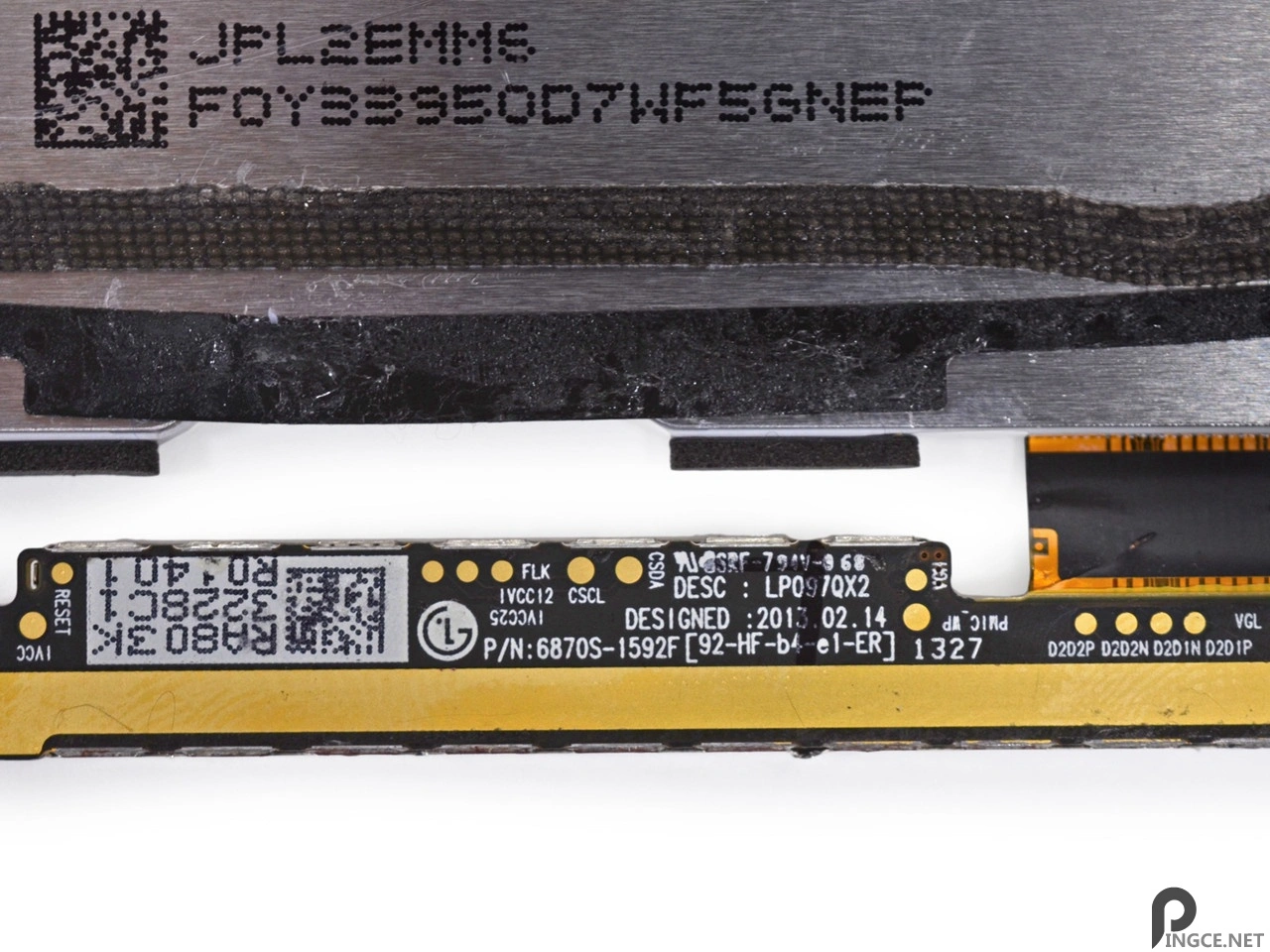

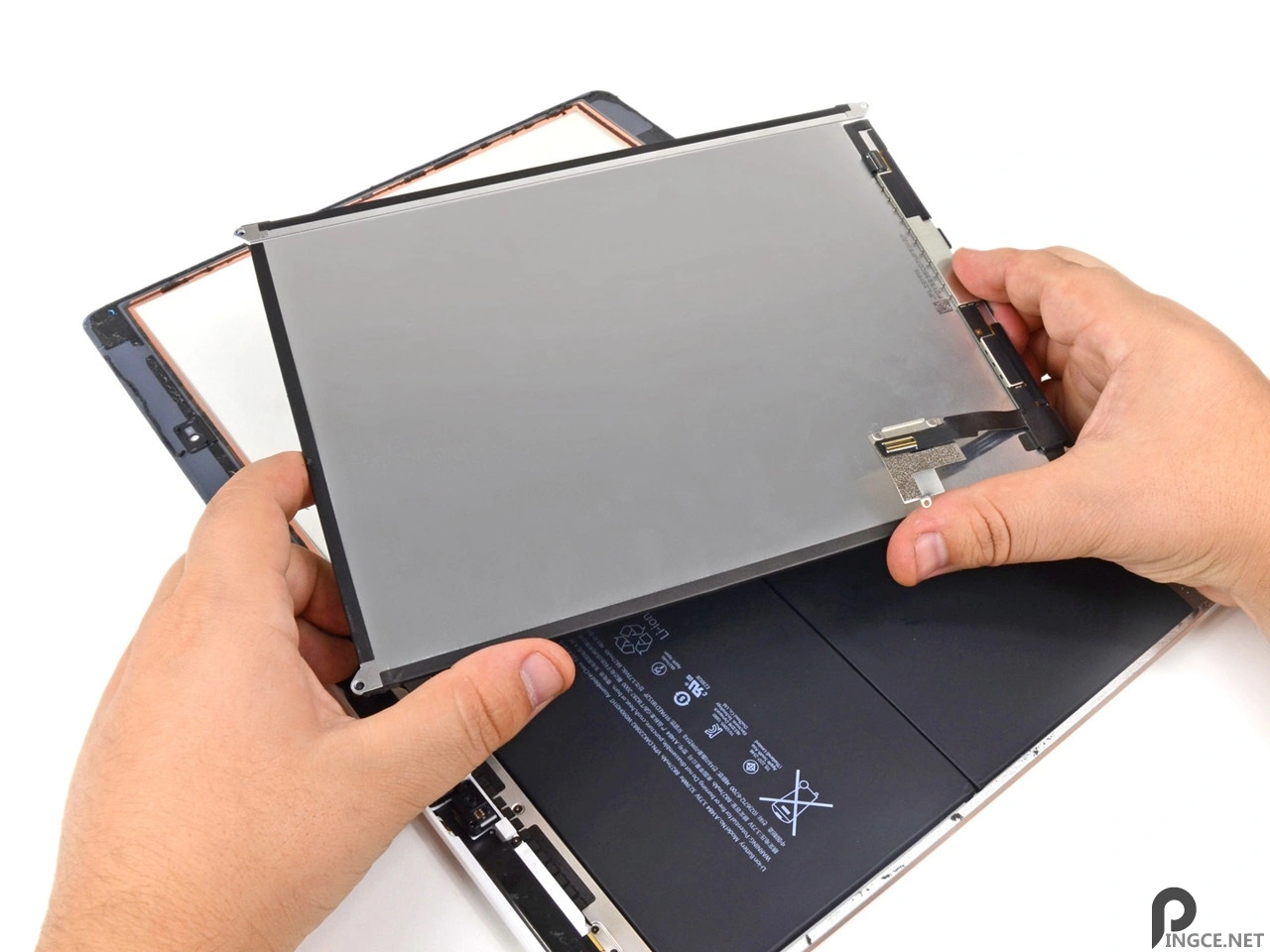

步骤3：拧开右下角的小螺丝，可以完成对主屏幕的拆卸，从主屏幕下方的编号我们可以看出，这块2048*1536分辨率的Retina屏是由LG所提供的

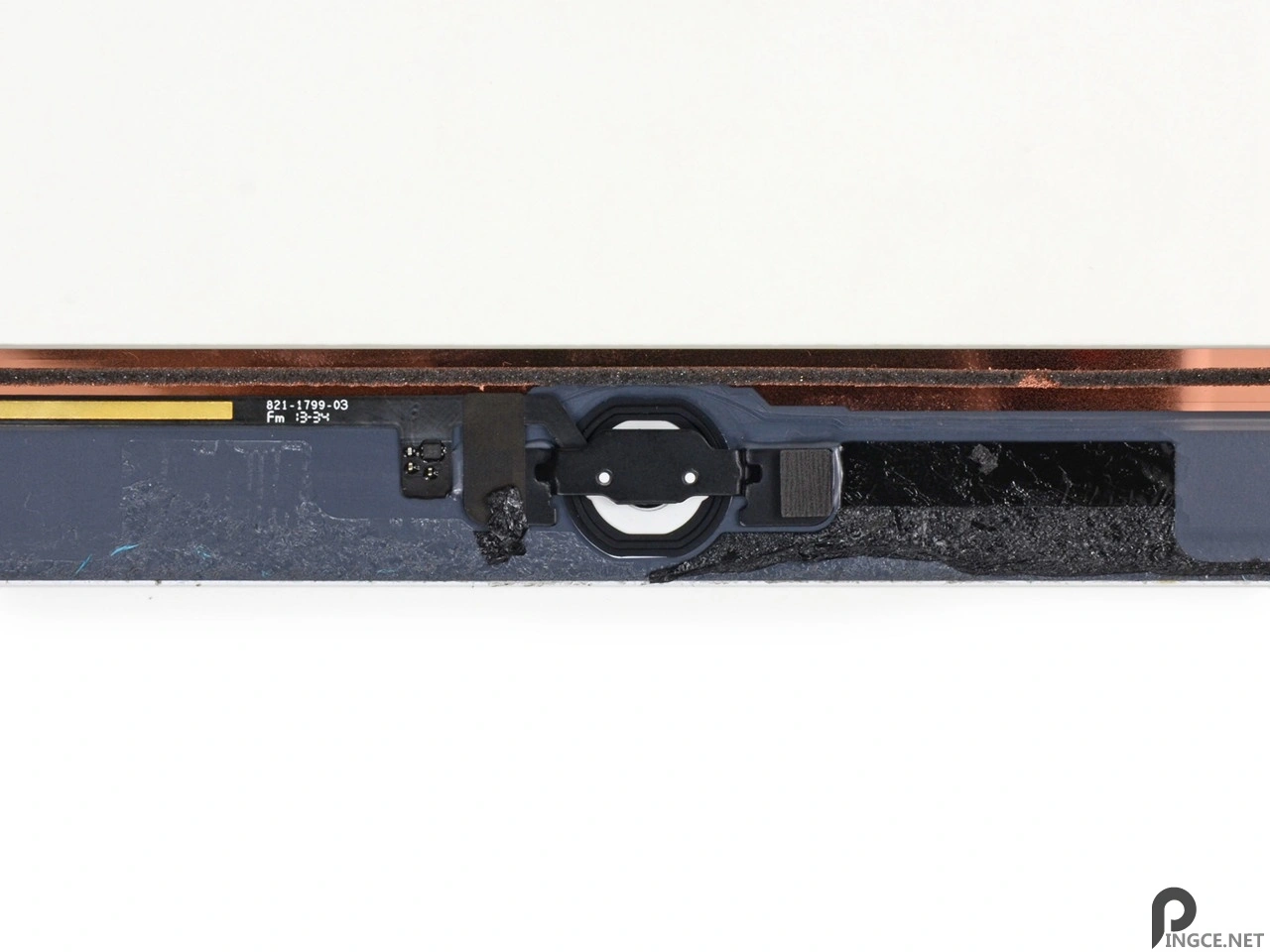

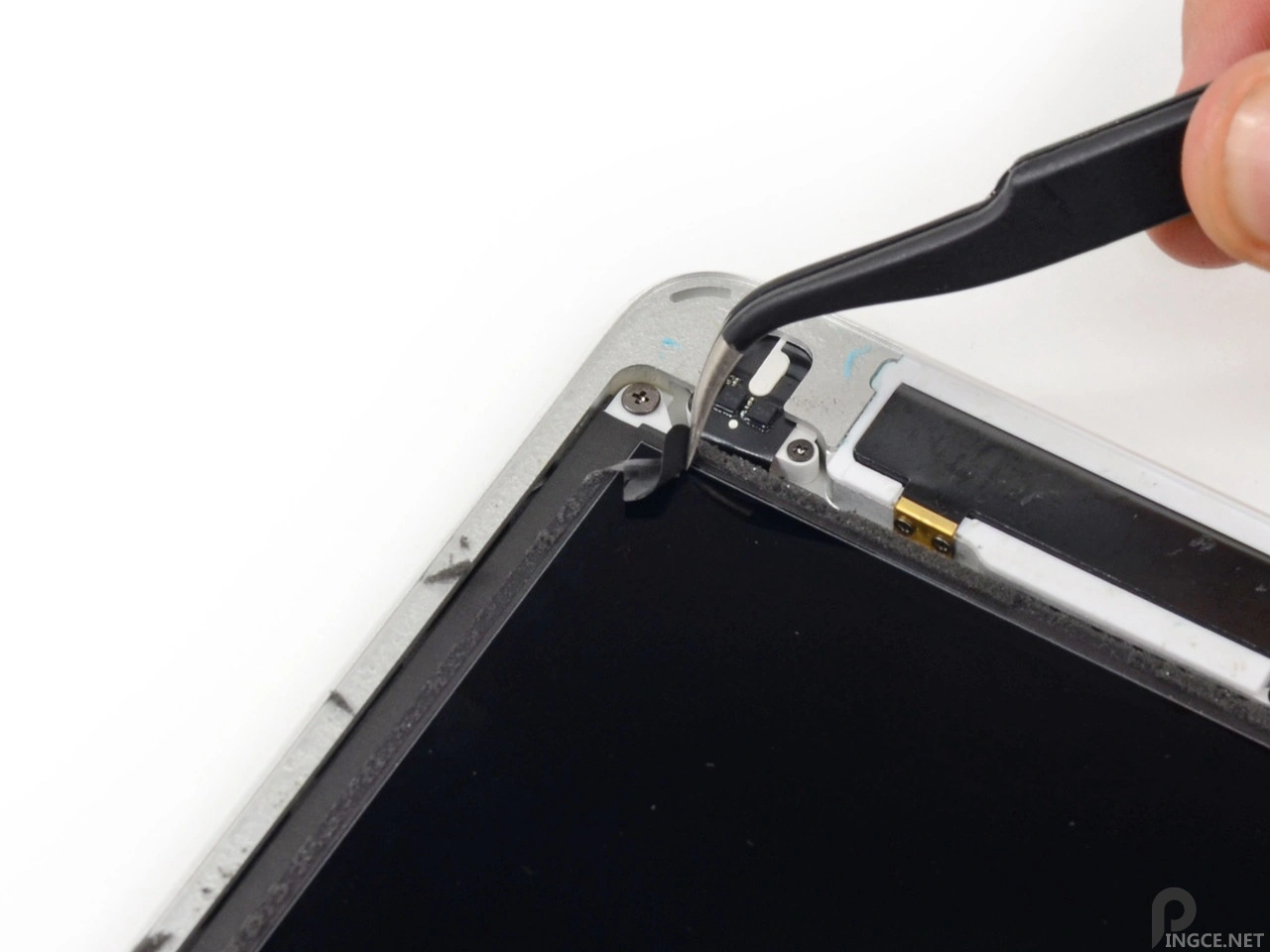

步骤4：屏幕右下方是面板的HOME按键的排线，轻轻往上拨一下便可完成拆卸

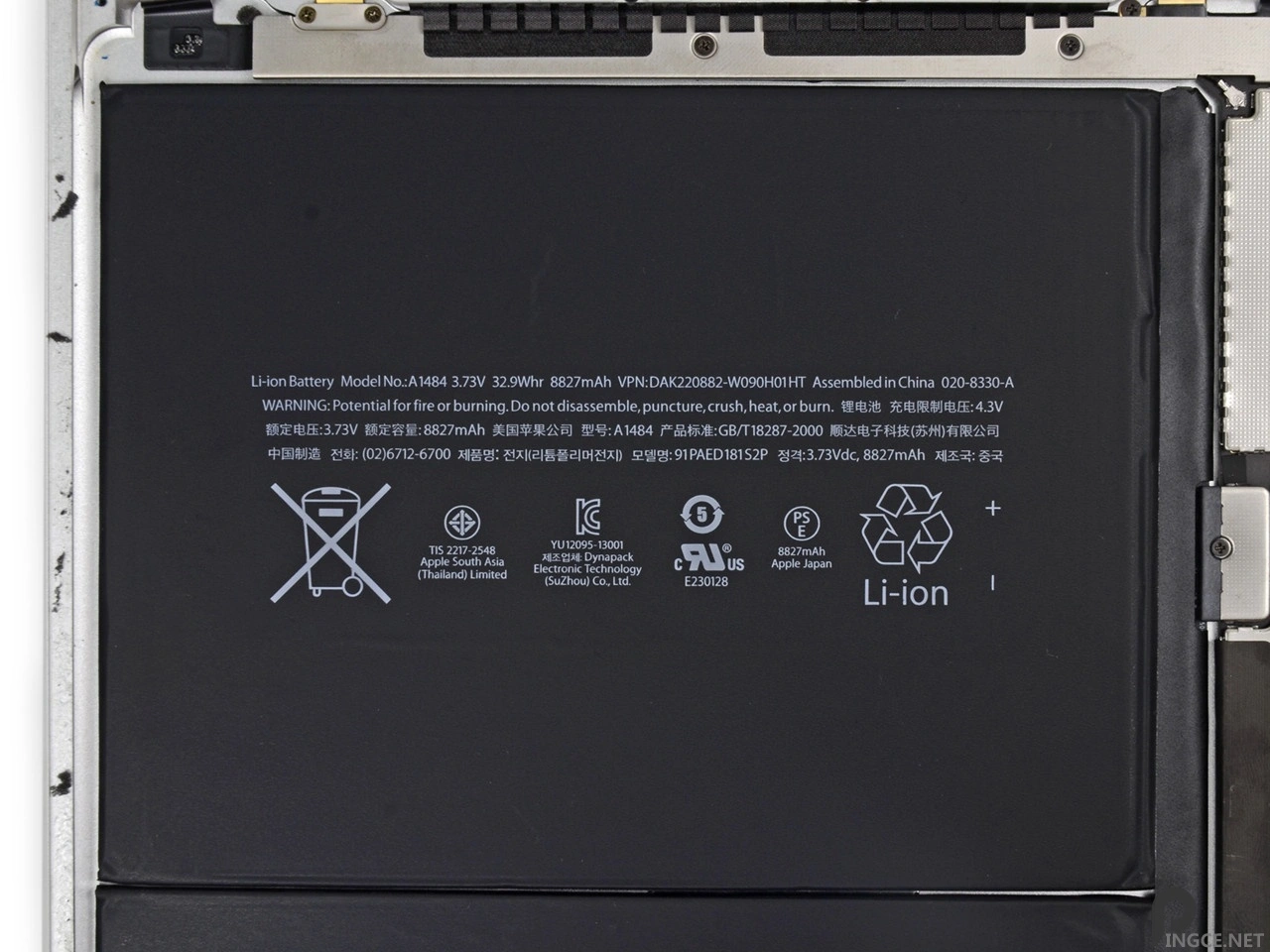

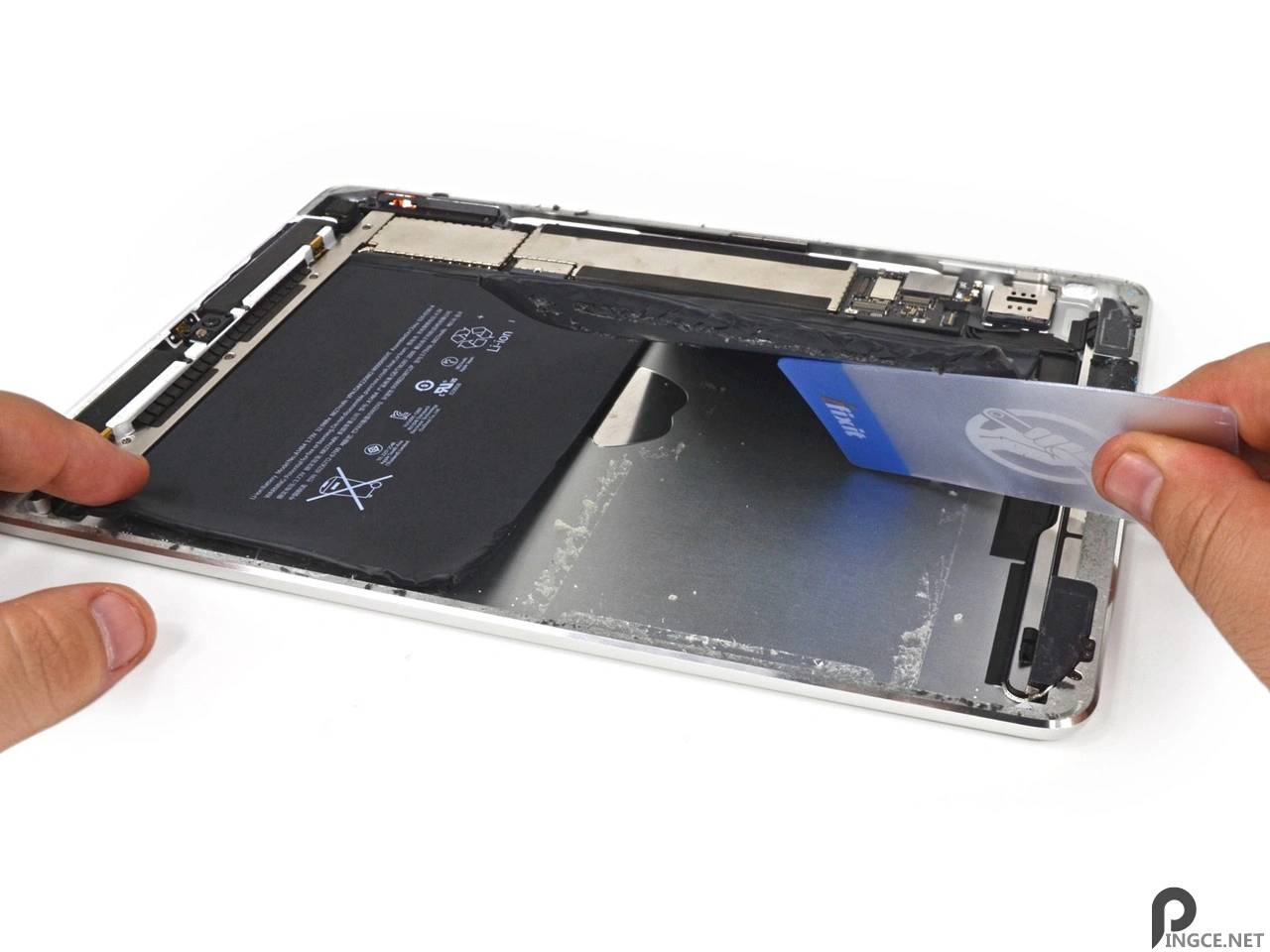

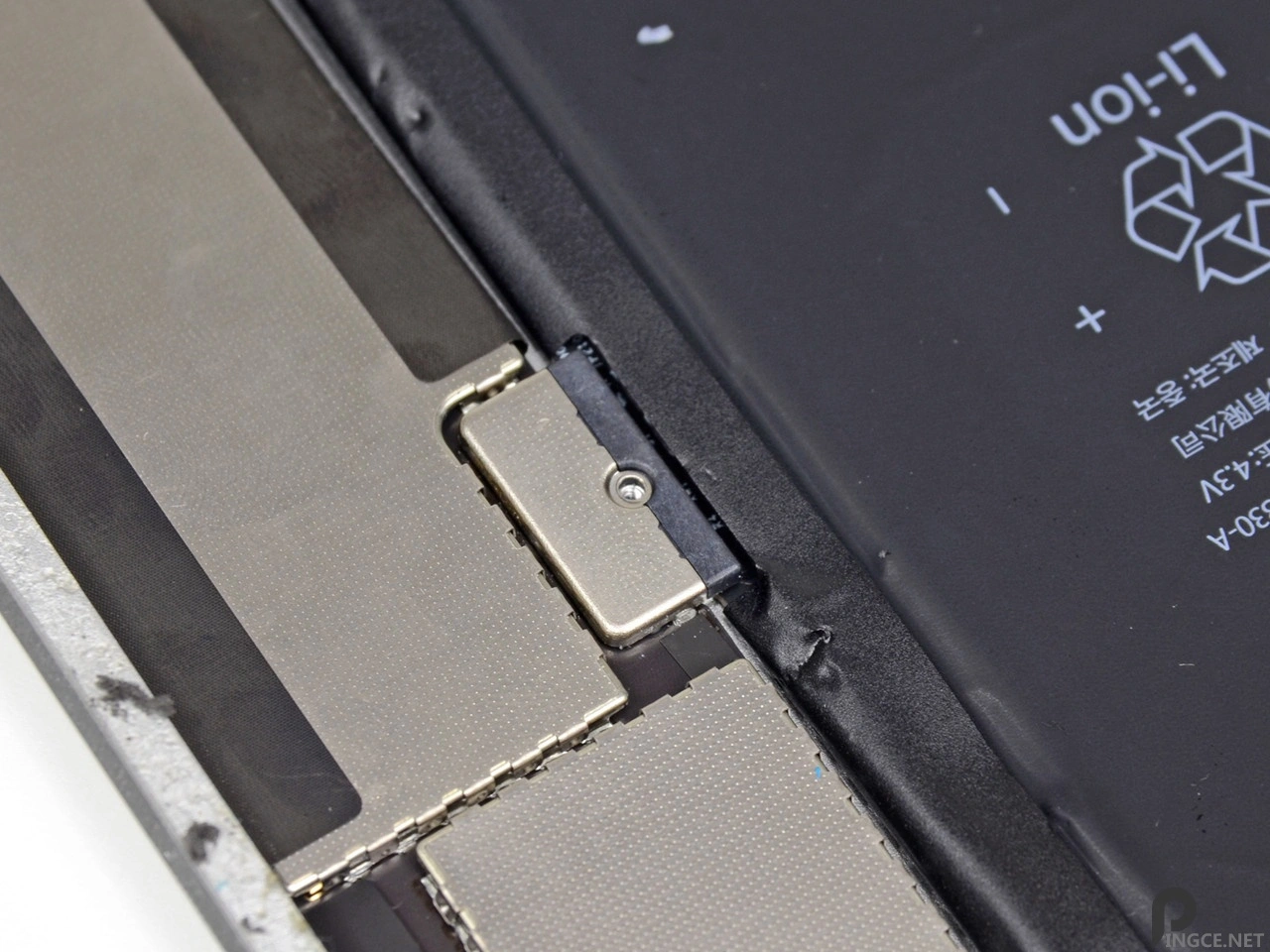

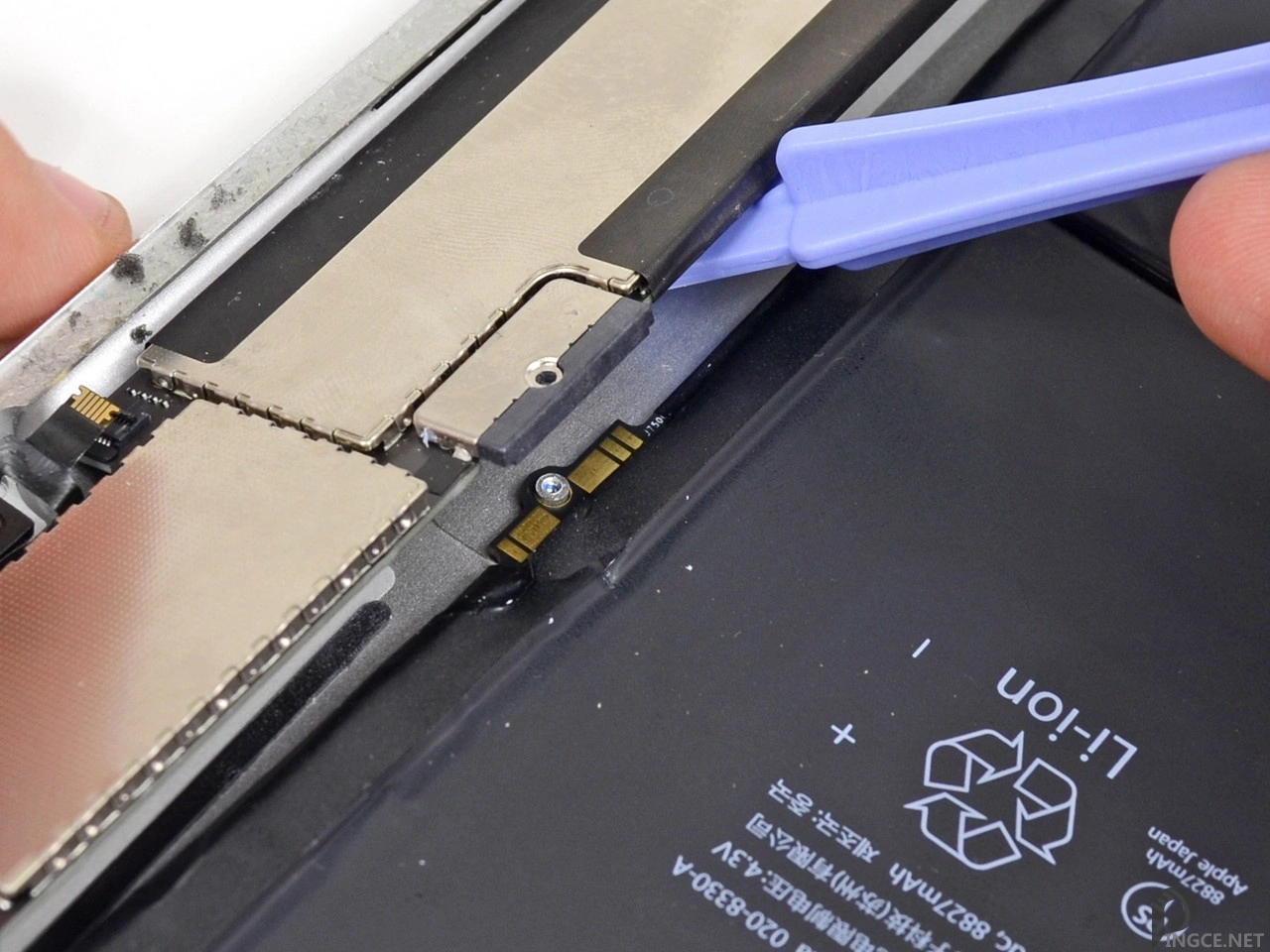

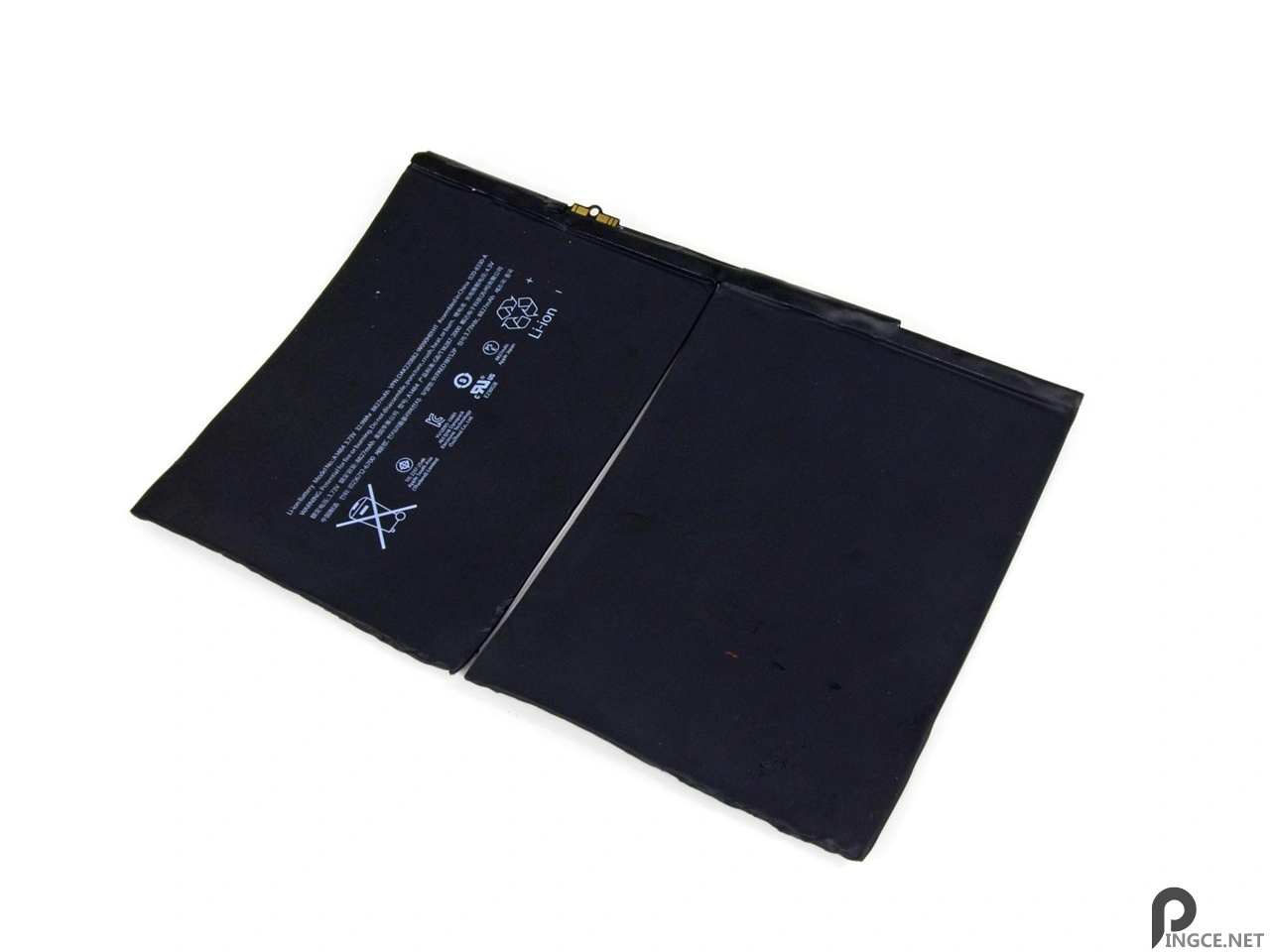

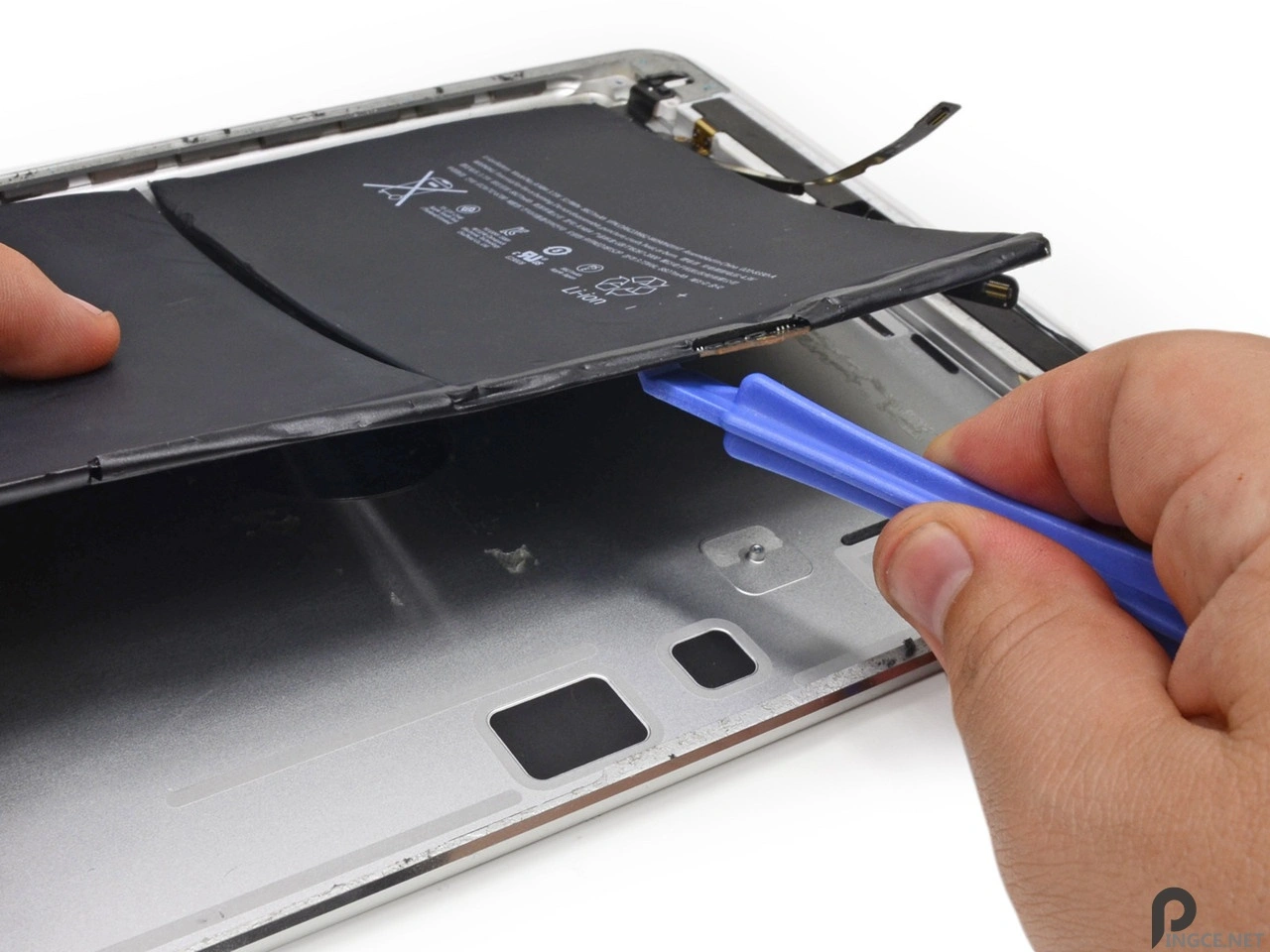

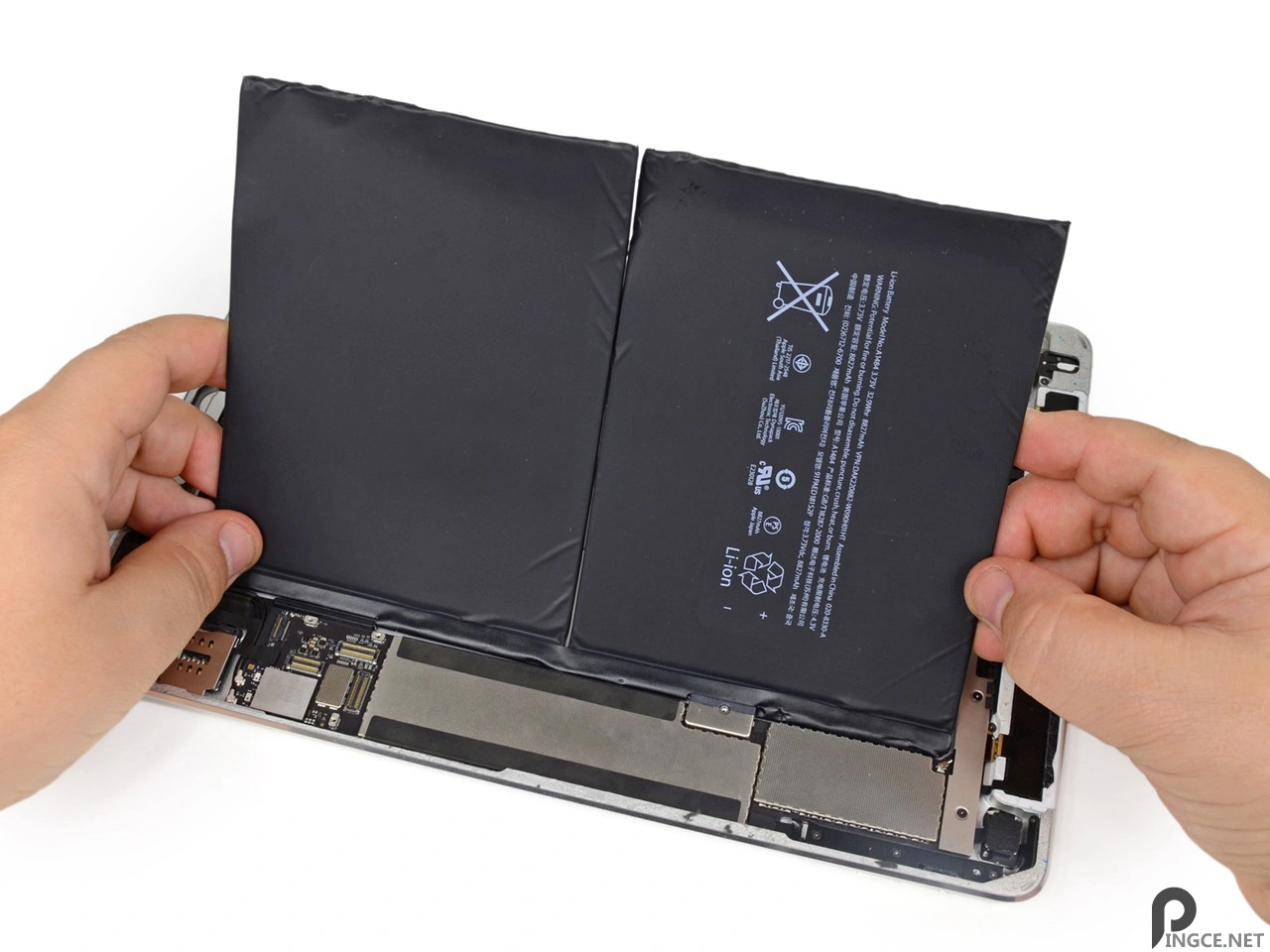

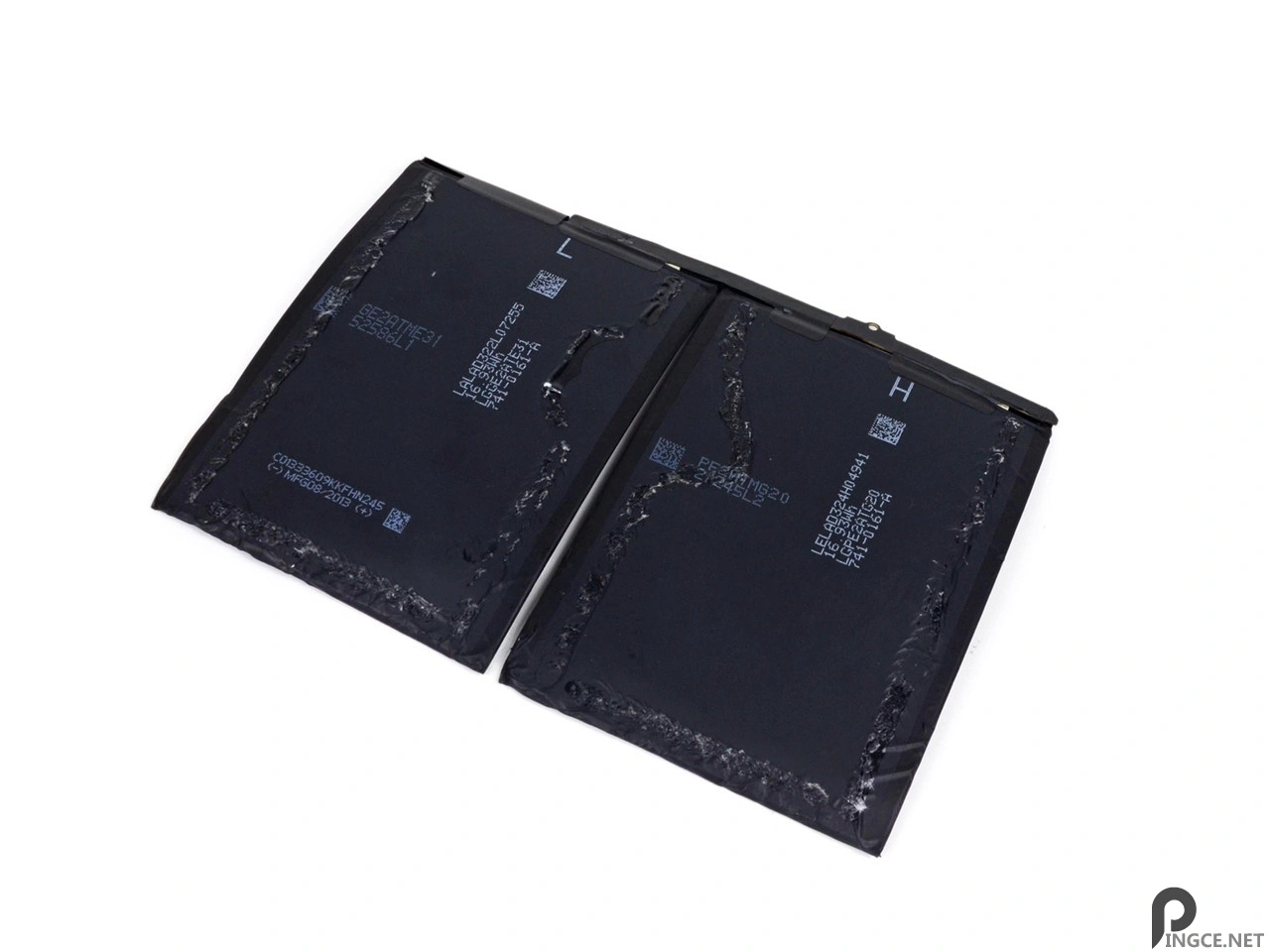

步骤5：和以往一样，拆除面板、屏幕后，我们需要完成对电池的拆卸，由于iPad电池同样是用胶水黏在上面，所以我们需要刮片轻轻从底部进行撬起，而电池的触点部分，是通过右边的电路板的模具进行固定的，因此我们还需要先将电路板进行拆解，才能完全将电池取出

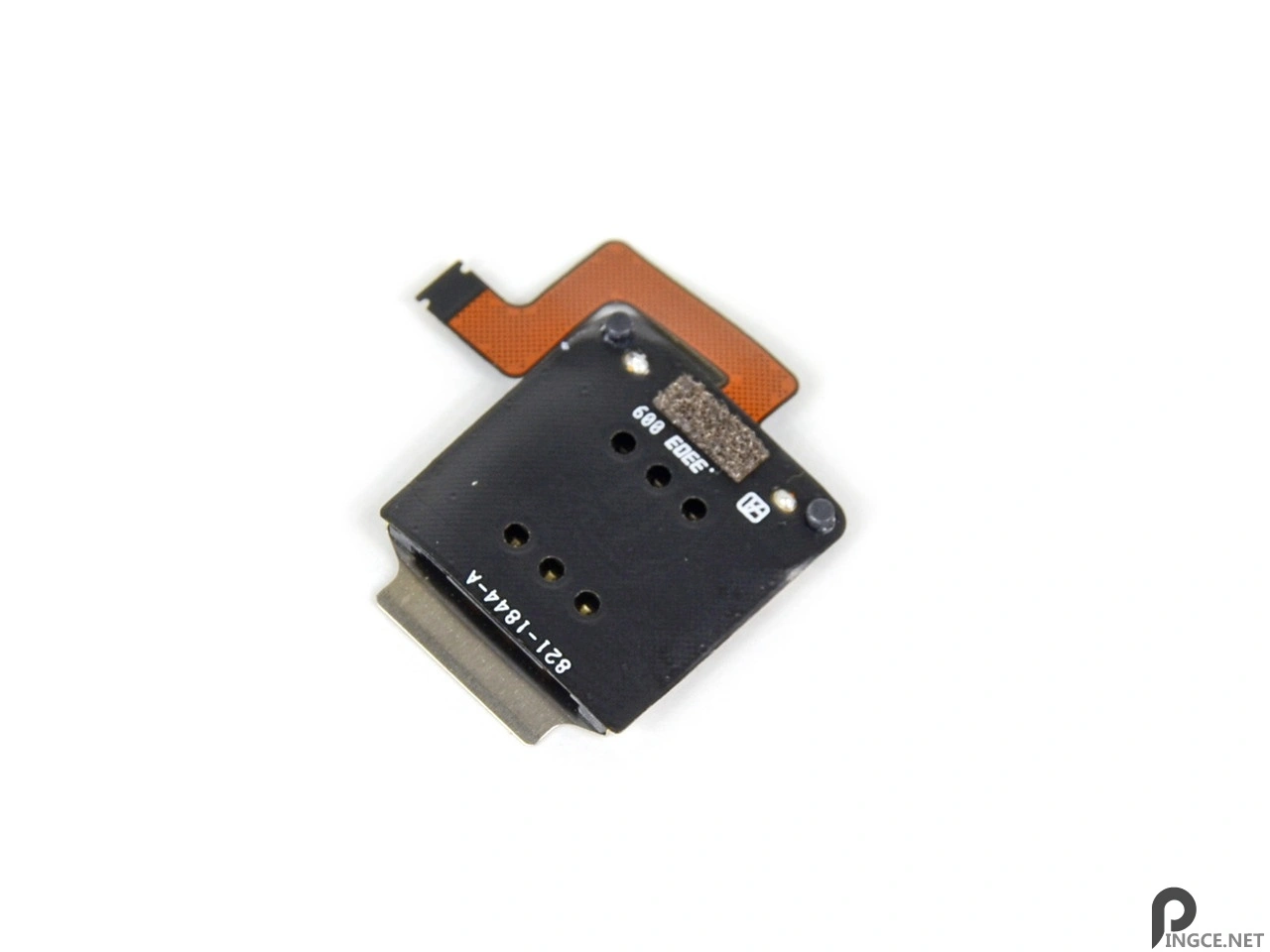

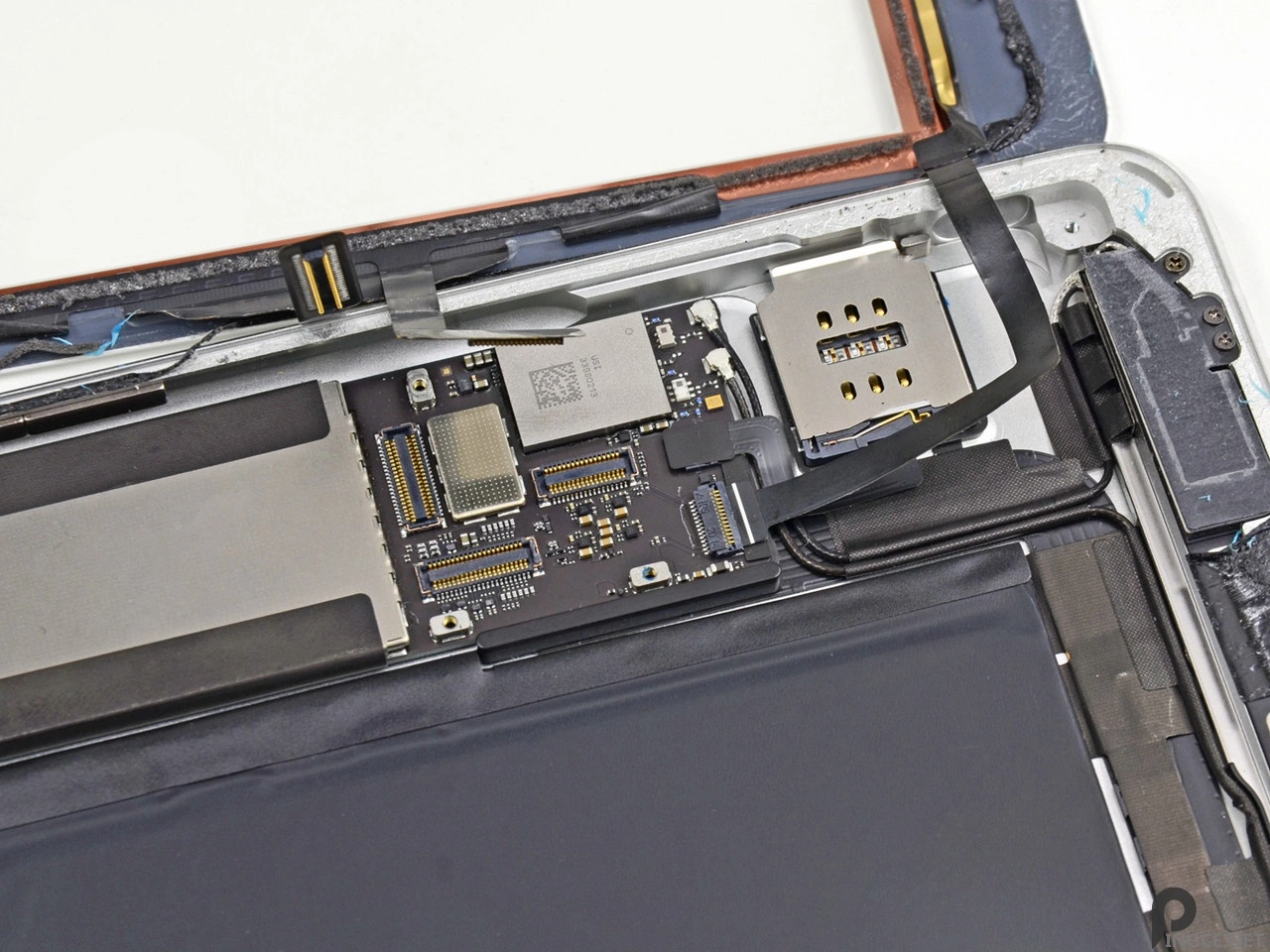

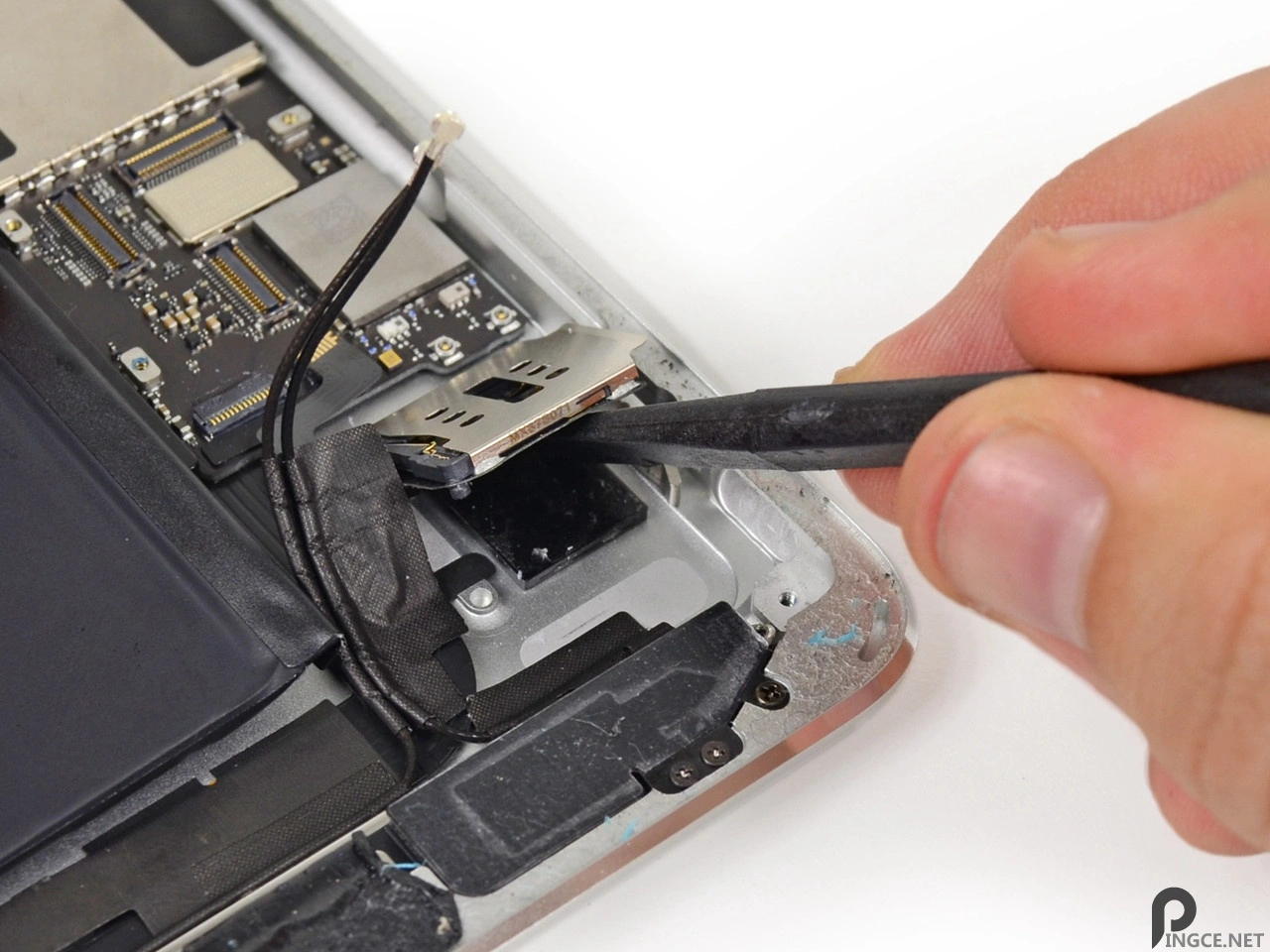

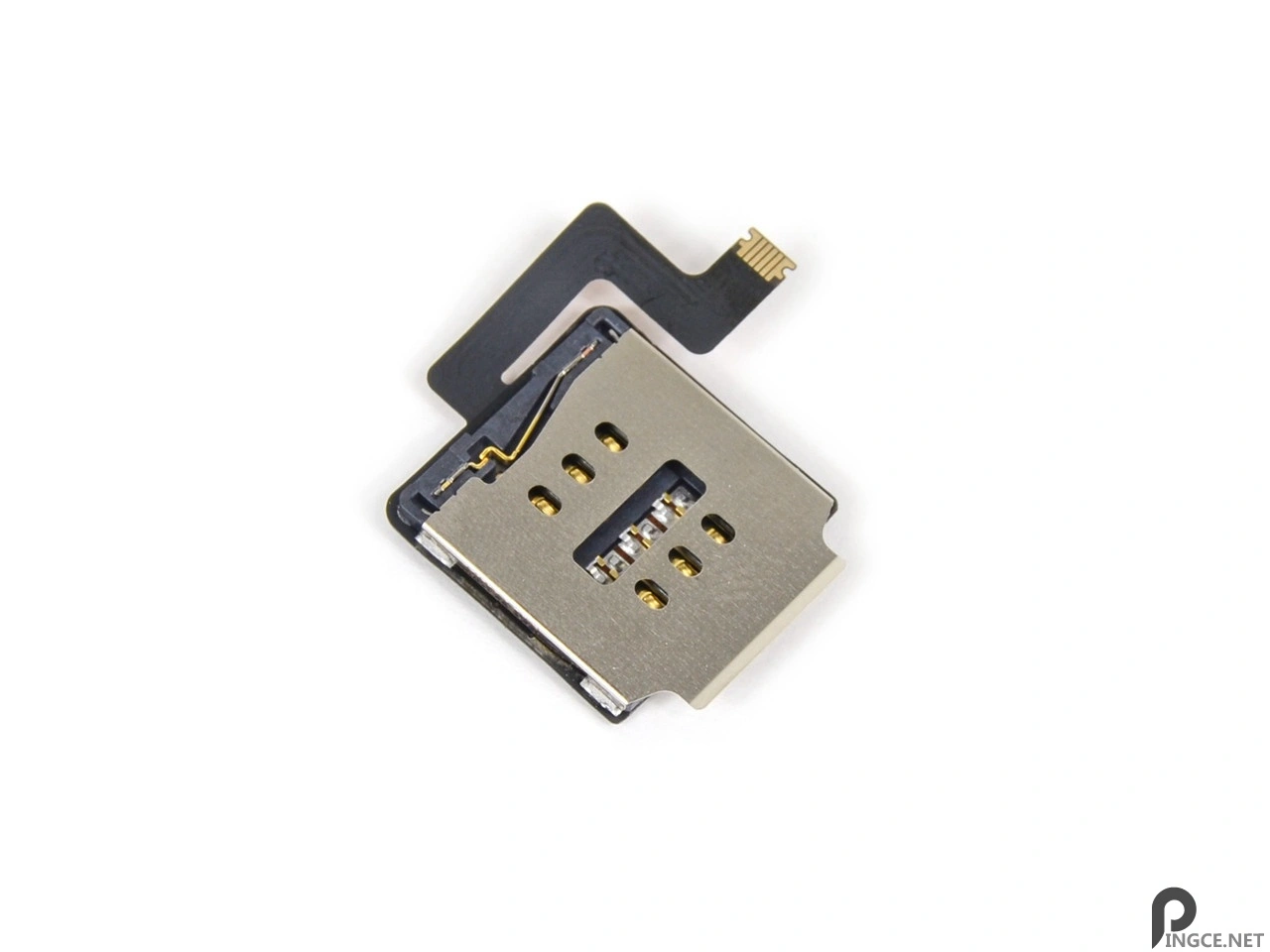

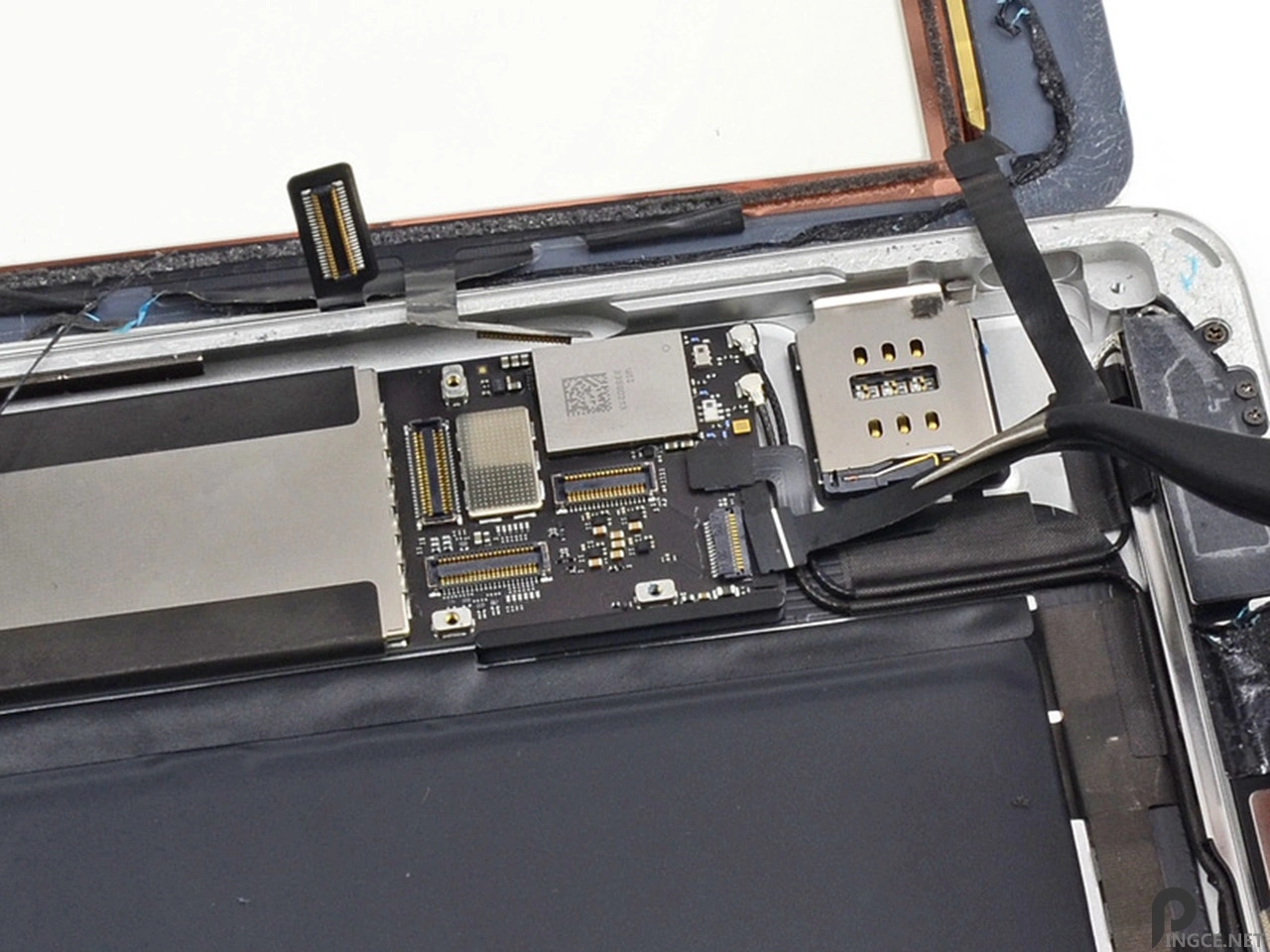

步骤6：3G/4G版本的iPad Air在右下角有一个Sim卡卡槽，同样它是通过胶水黏在上面的，所以需要用撬具轻轻往上抬进行拆卸

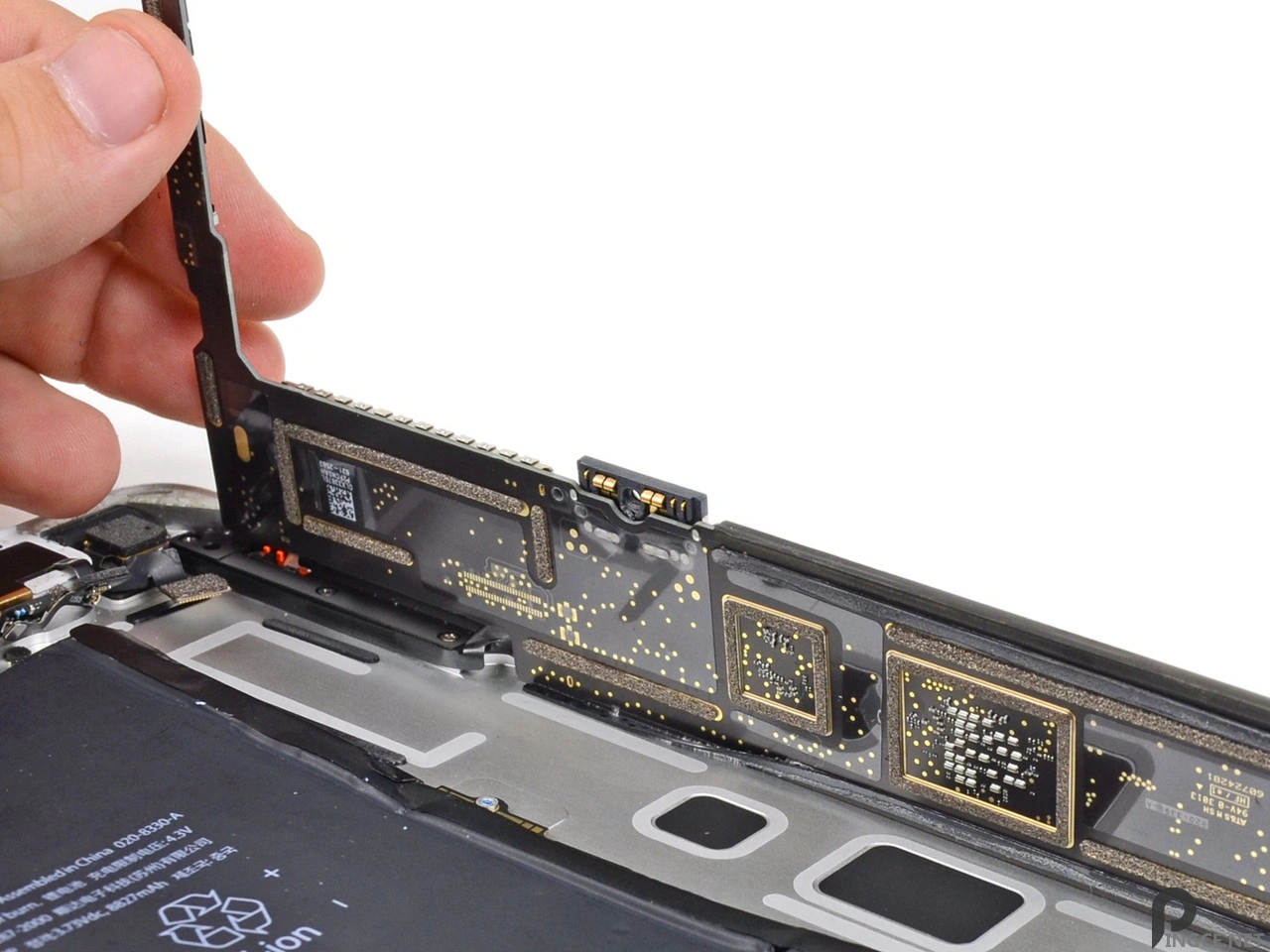

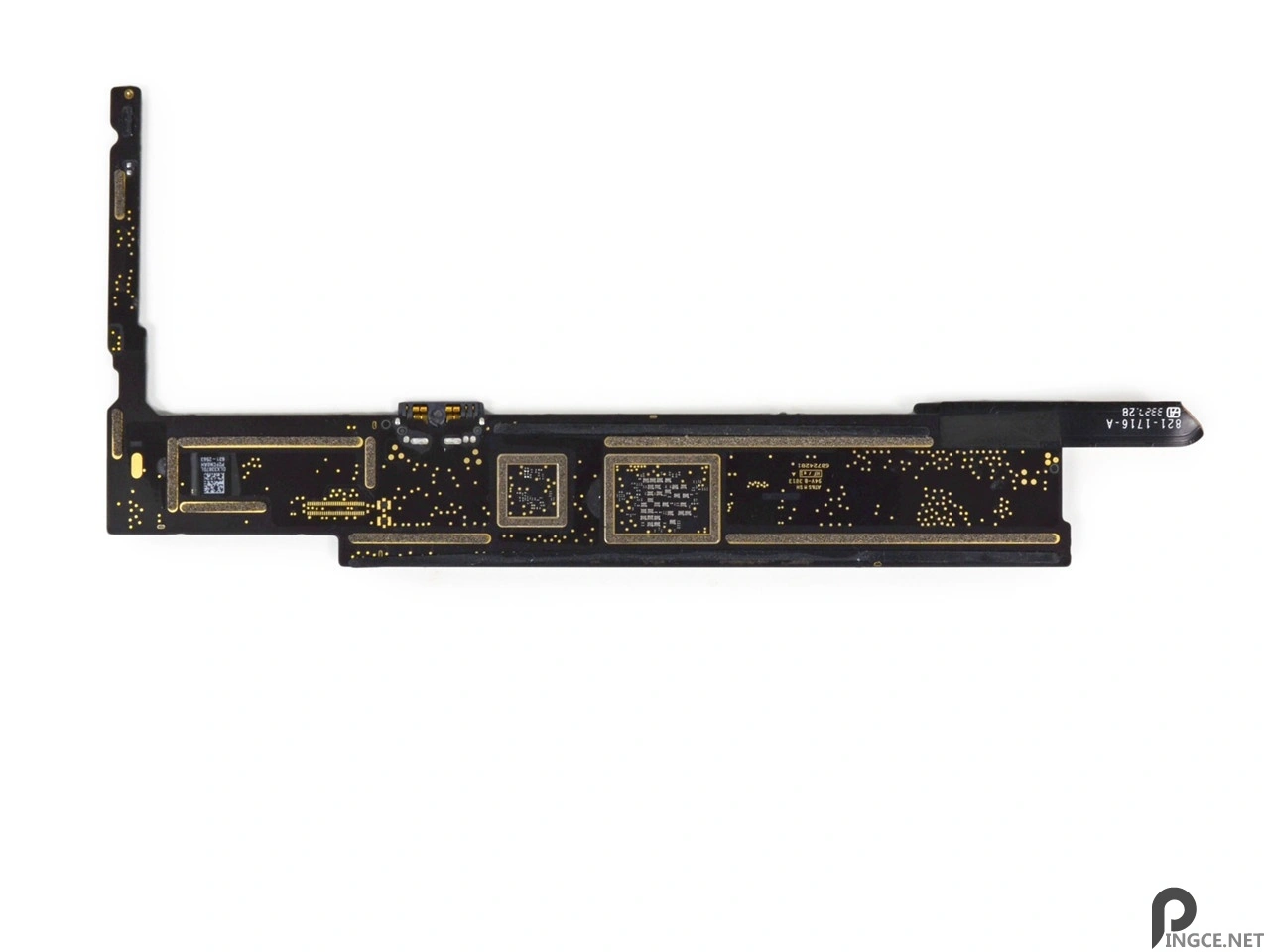

步骤7：而在电路板的拆卸上，他们竟然也是用含粘性的3M导热贴黏在一起的，这种设计的好处就是不需要开模太多螺丝孔，减少厚度，已于空间布局，但是同样在内部零件的牢固程度上有待考研

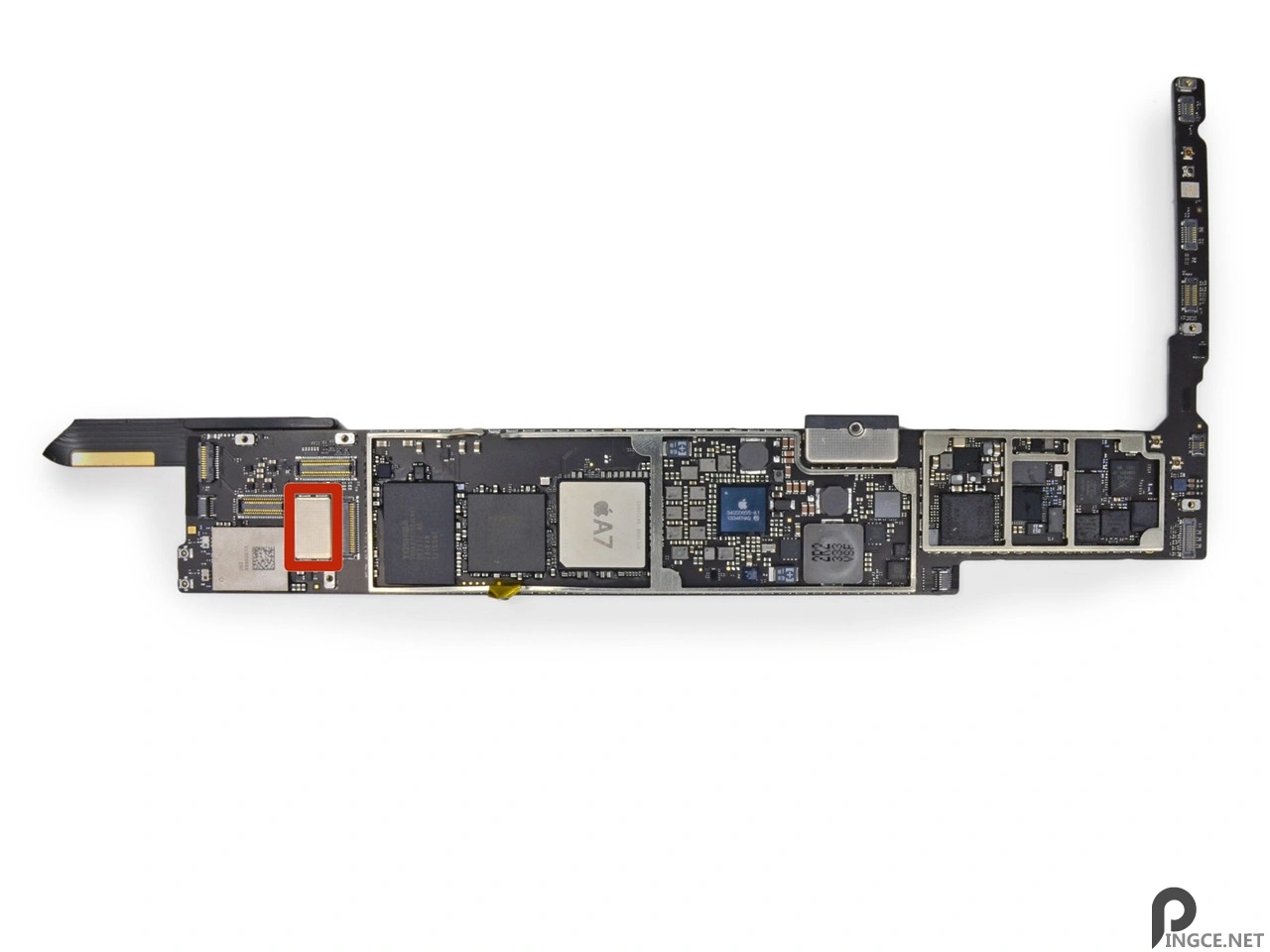

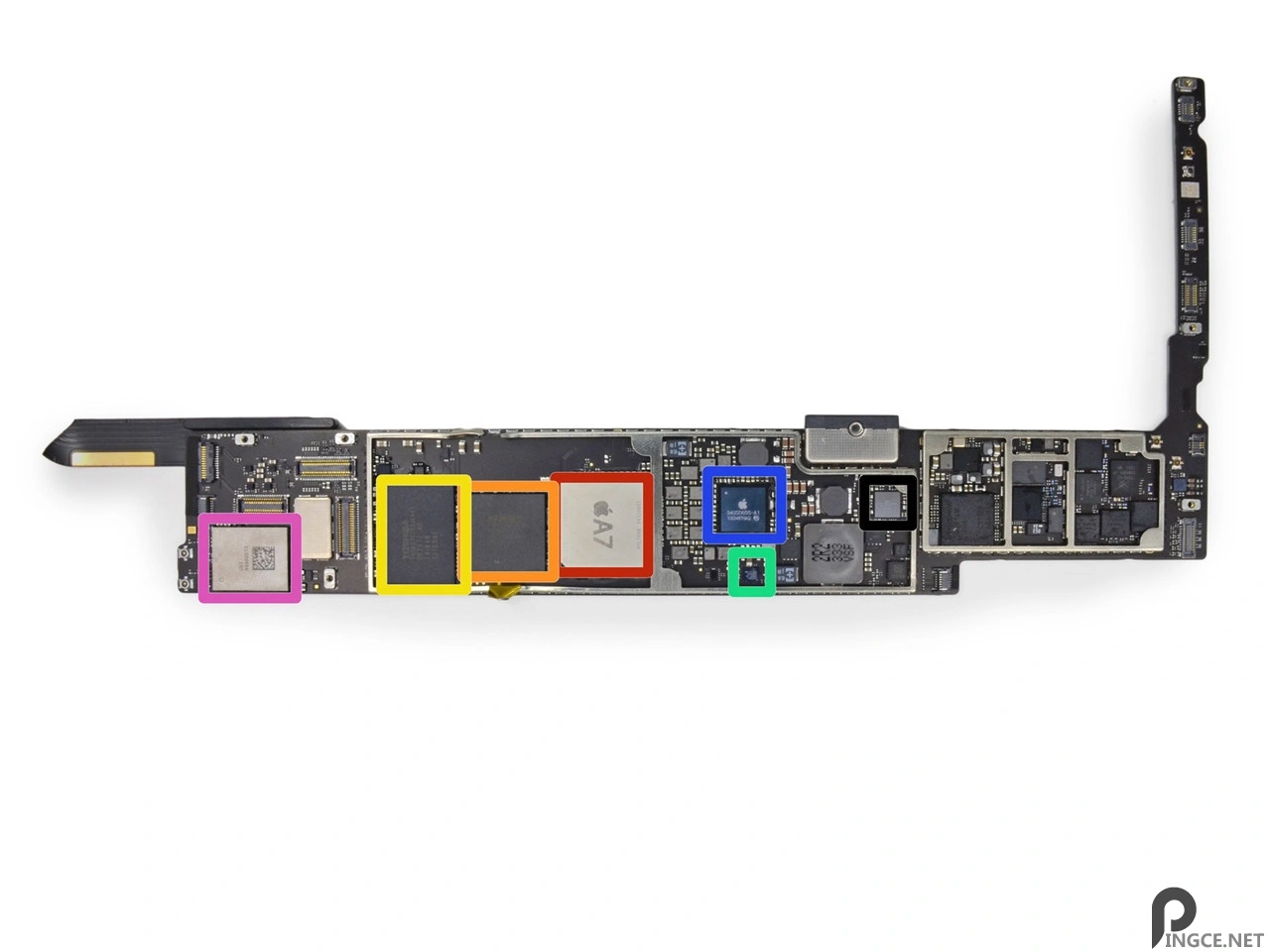

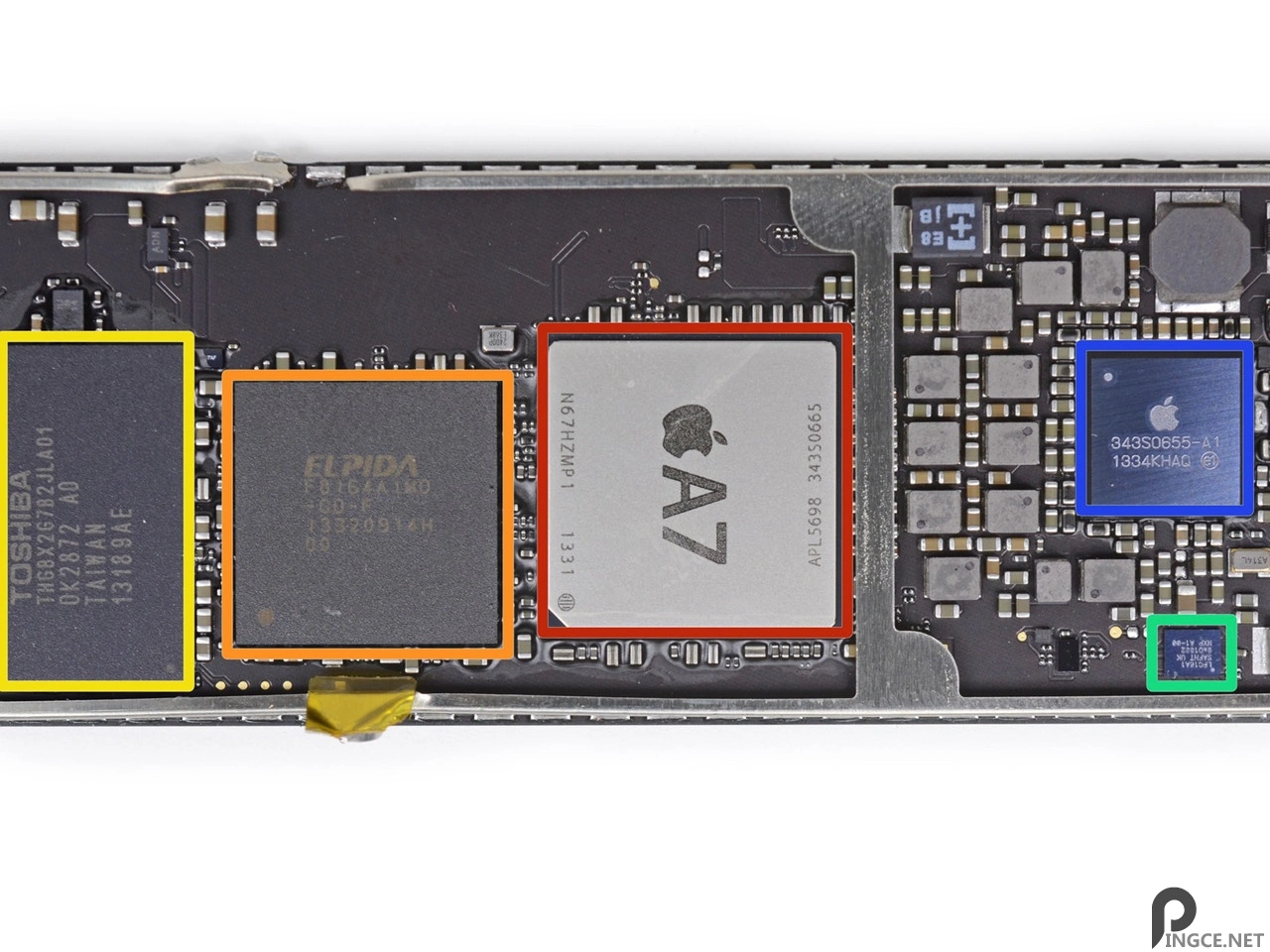

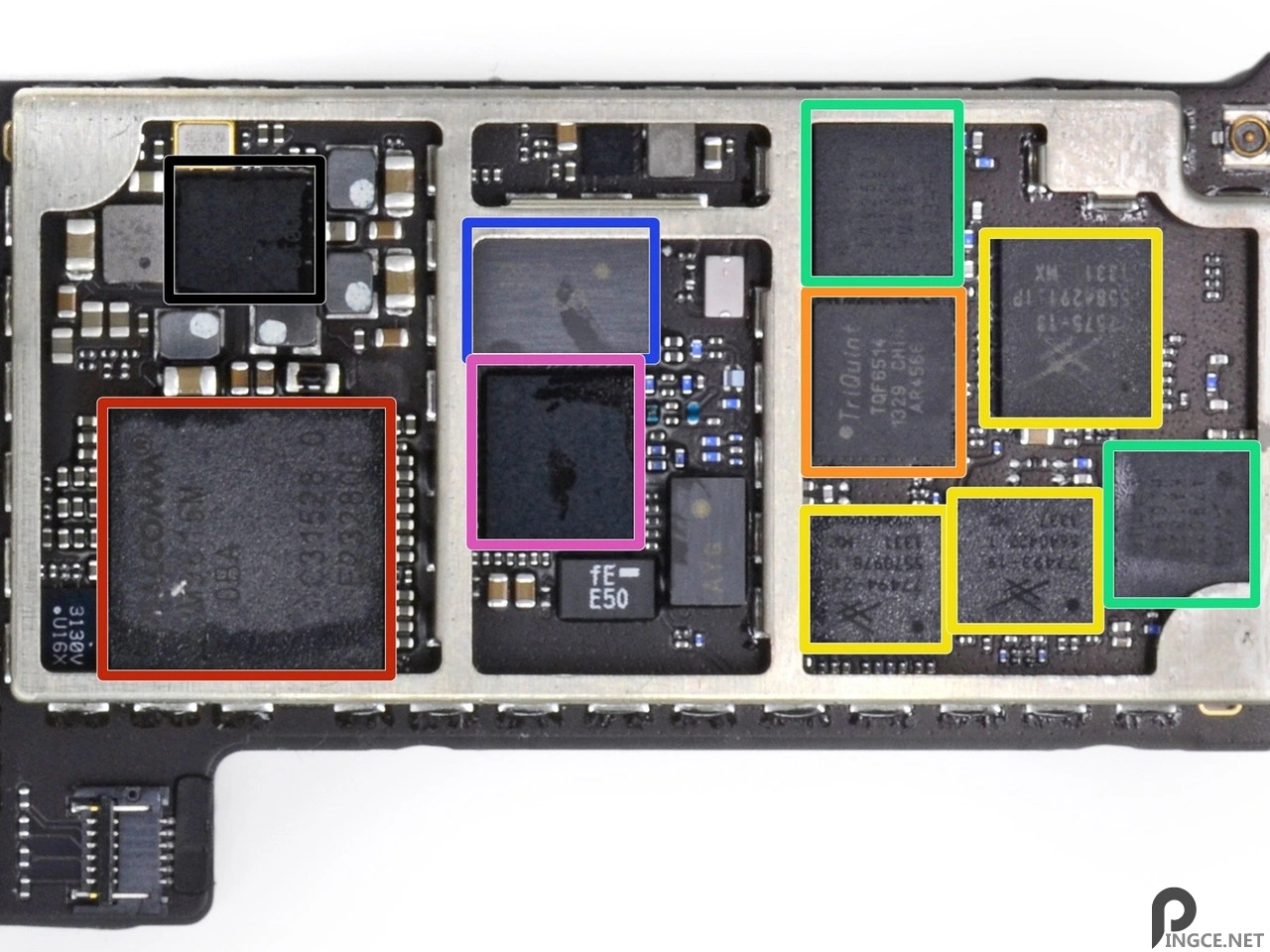

步骤8：以下是iPad Air内部电路板的原件构造
苹果APL5698 A7处理器略有不同的版本从该APL0698iPhone 5S
尔必达F8164A1MD 1GB的LPDDR3 SDRAM
东芝THGBX2G7B2JLA01 16 GB的NAND闪存
恩智浦LPC18A1（苹果M7运动协处理器）
苹果343S0655-A1电源管理IC
富联国际339S0213 Wi-Fi模块
苹果338S1116 Cirrus的音频编解码器

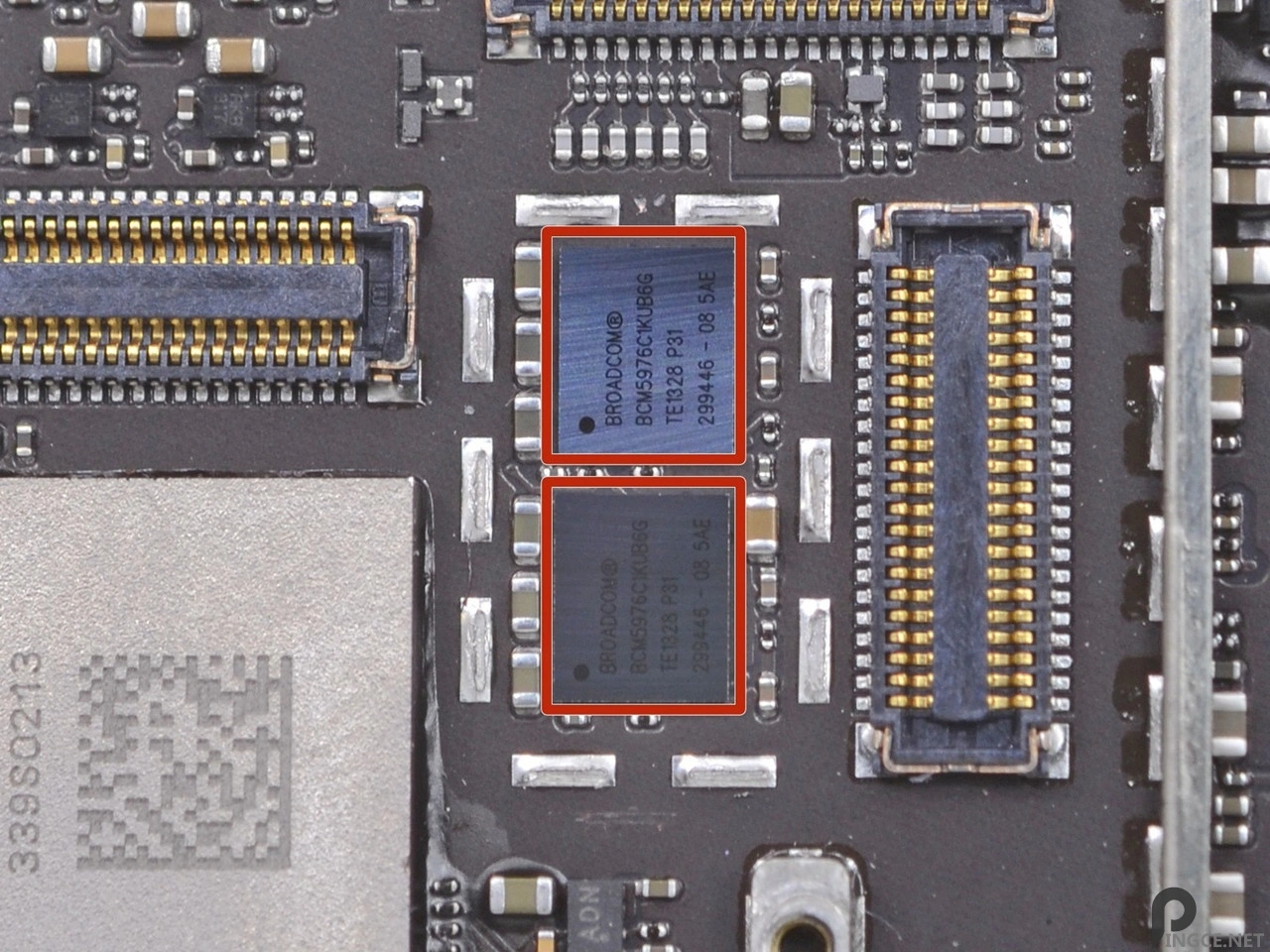

博通BCM5976C1KUB6G触摸屏控制器

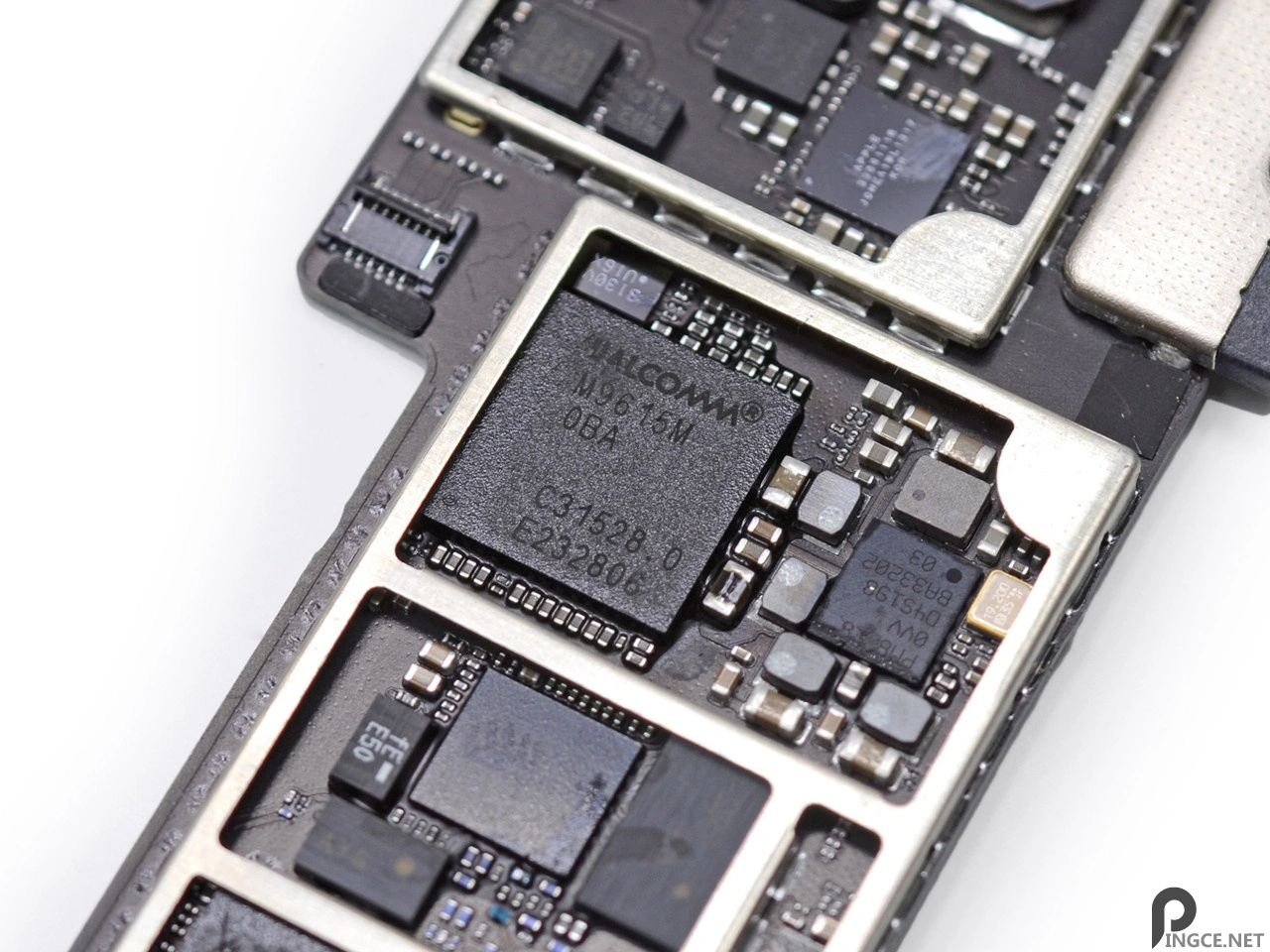

高通M9615M LTE的处理器，1 GB DRAM（128 MB）
TriQuint公司TQF6514射频功率在iPhone 5S放大器模块，类似于6414
Skyworks的SKY77-系列LTE射频功放/双工器模块
双安华A79系列的LTE射频功率放大器/双工器模块
227 LG - 有可能是村田天线开关/过滤器模块
高通WTR1605L LTE / HSPA + / CDMA / EDGE / GPS收发器
高通PM8018 PMIC

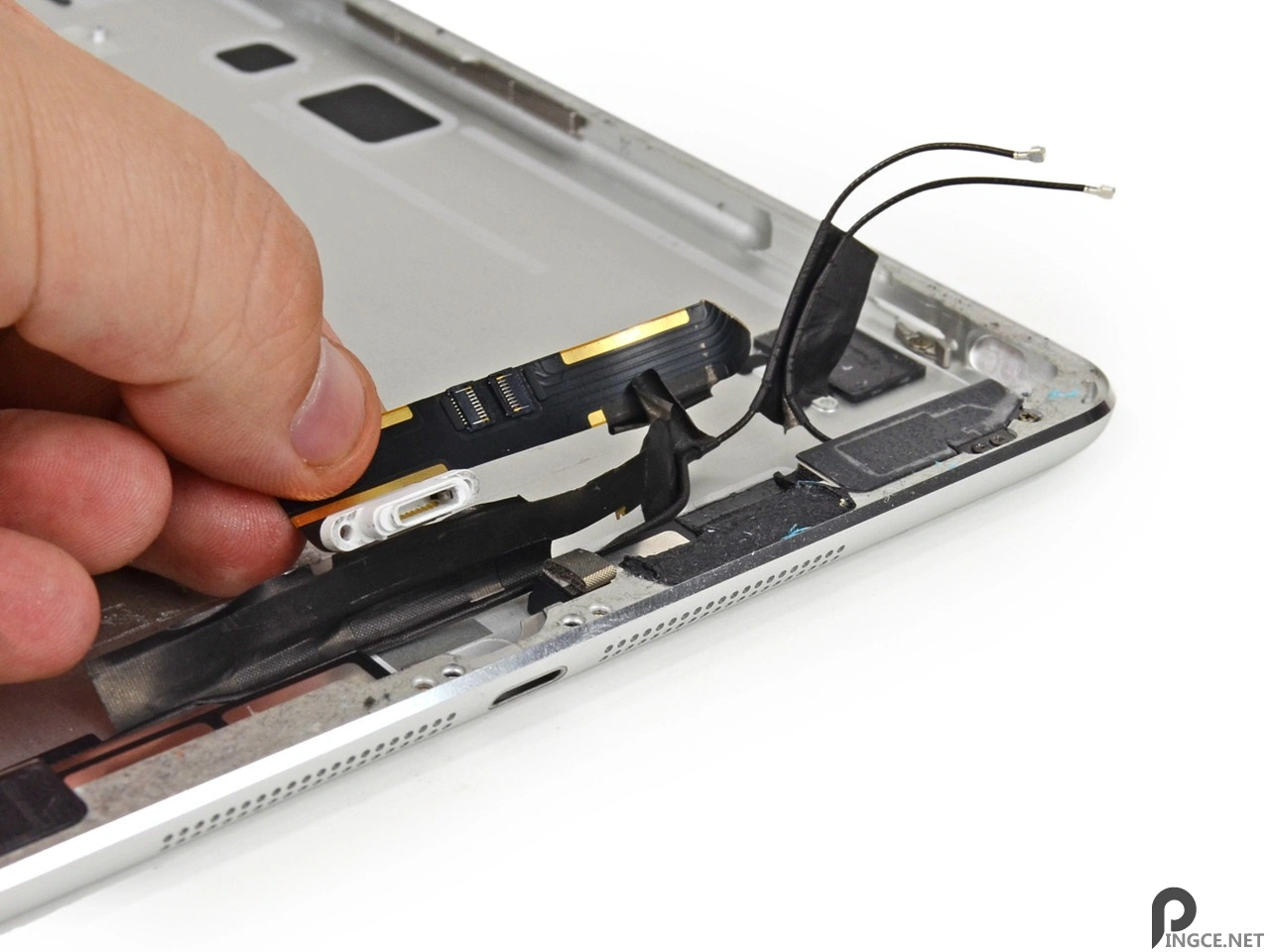

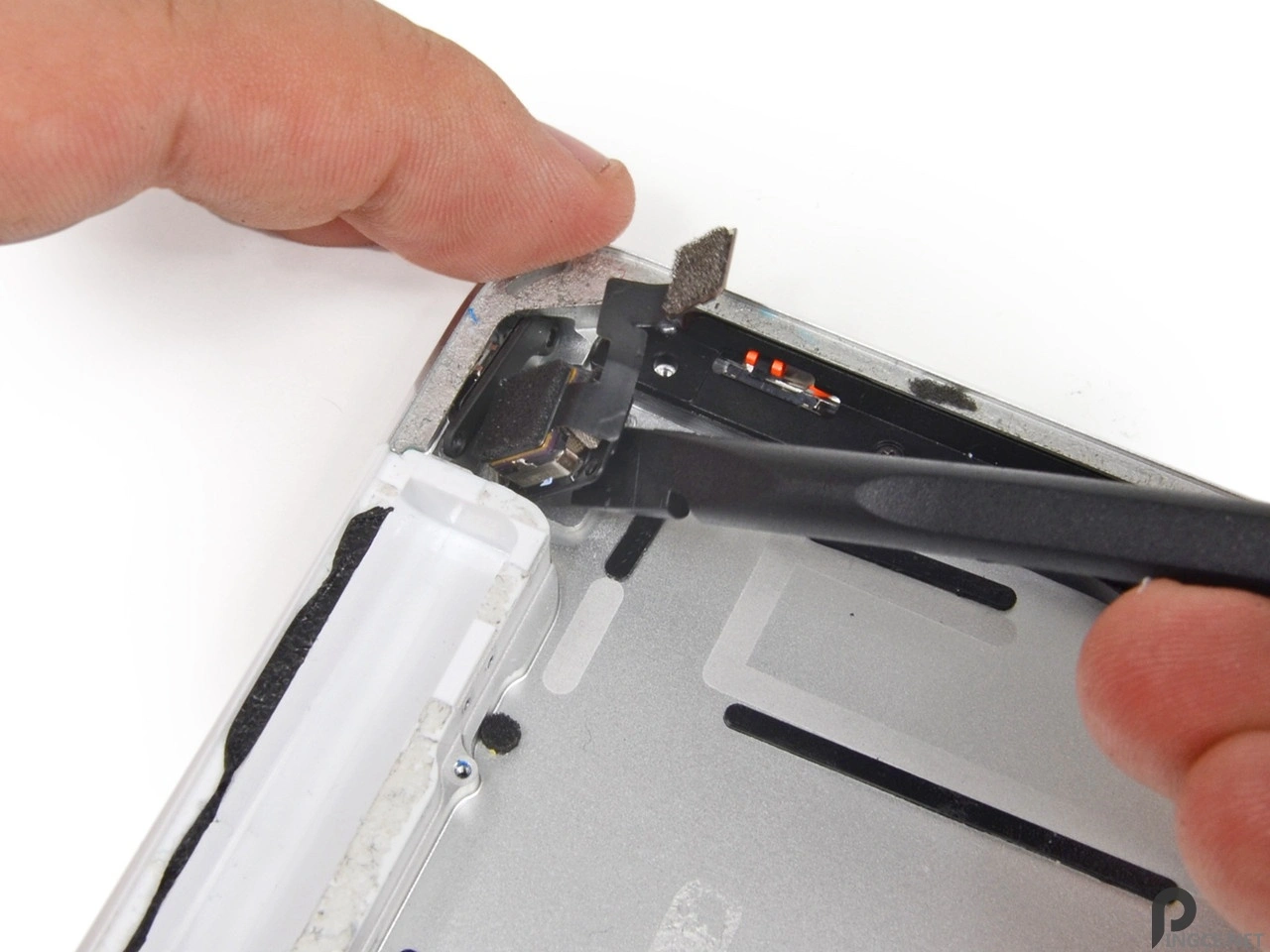

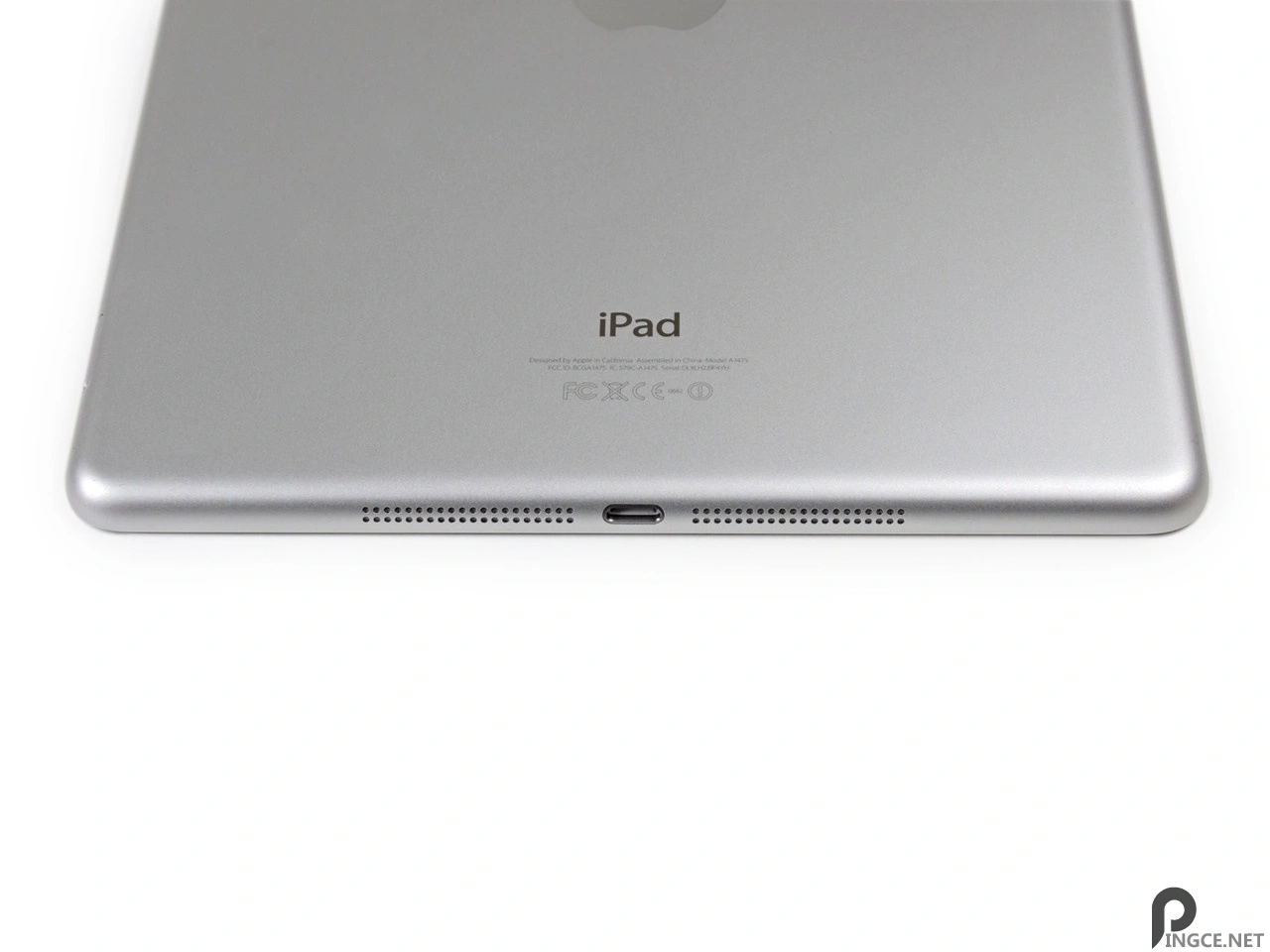

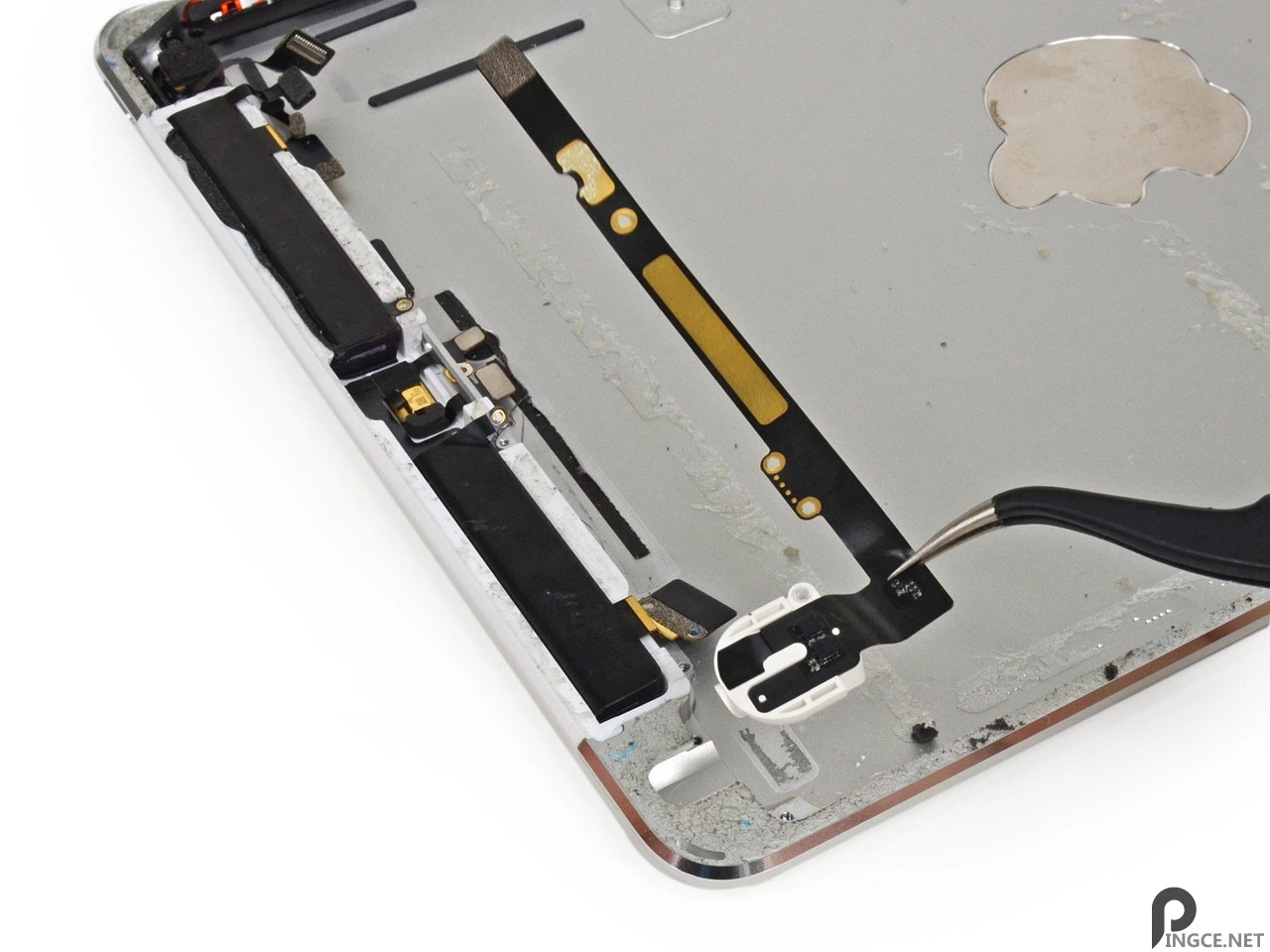

步骤9：下面是底部的闪电接口以及无线蓝牙，需要拆除螺丝并掀开黑色的胶布进行拆解

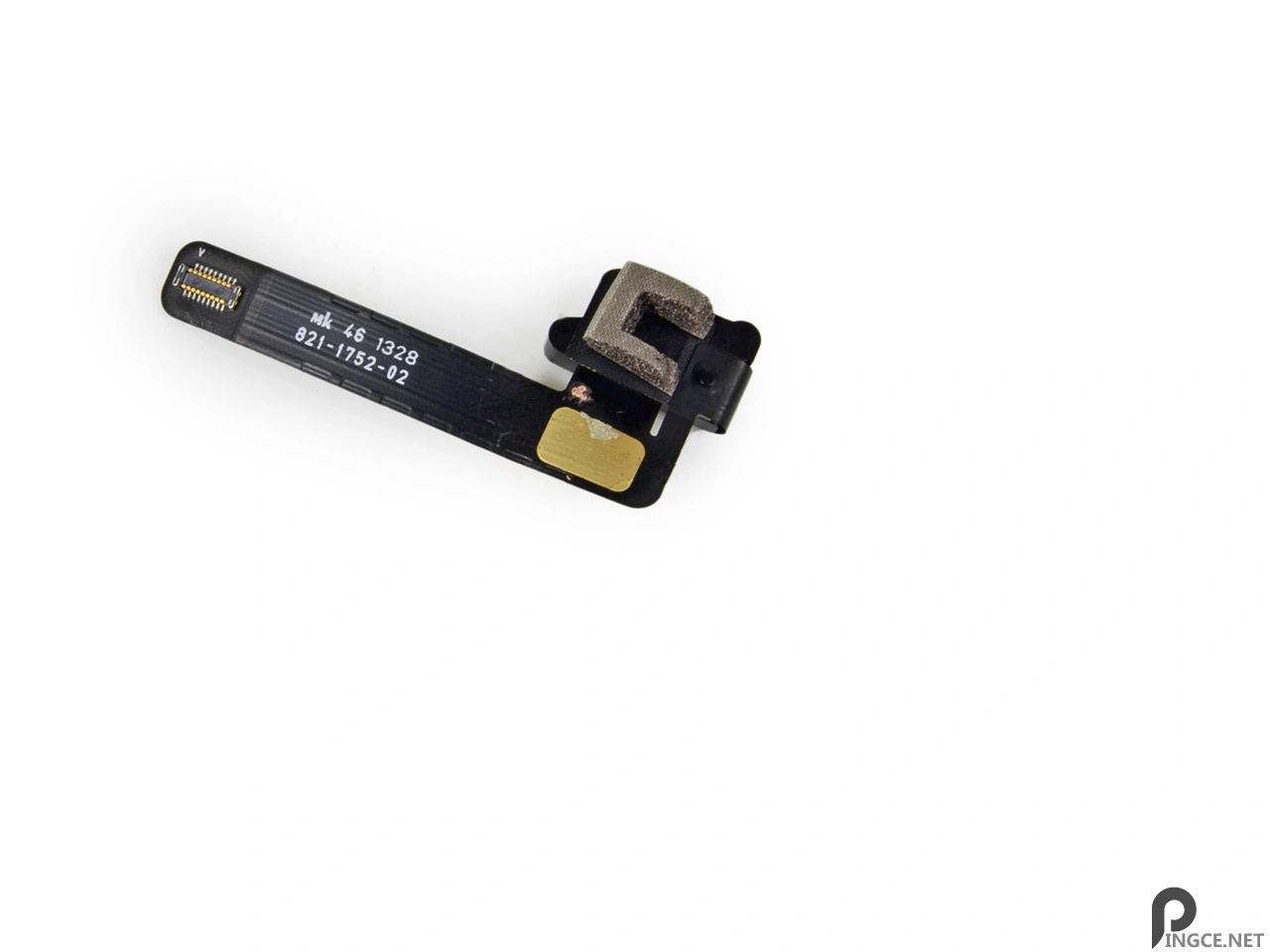

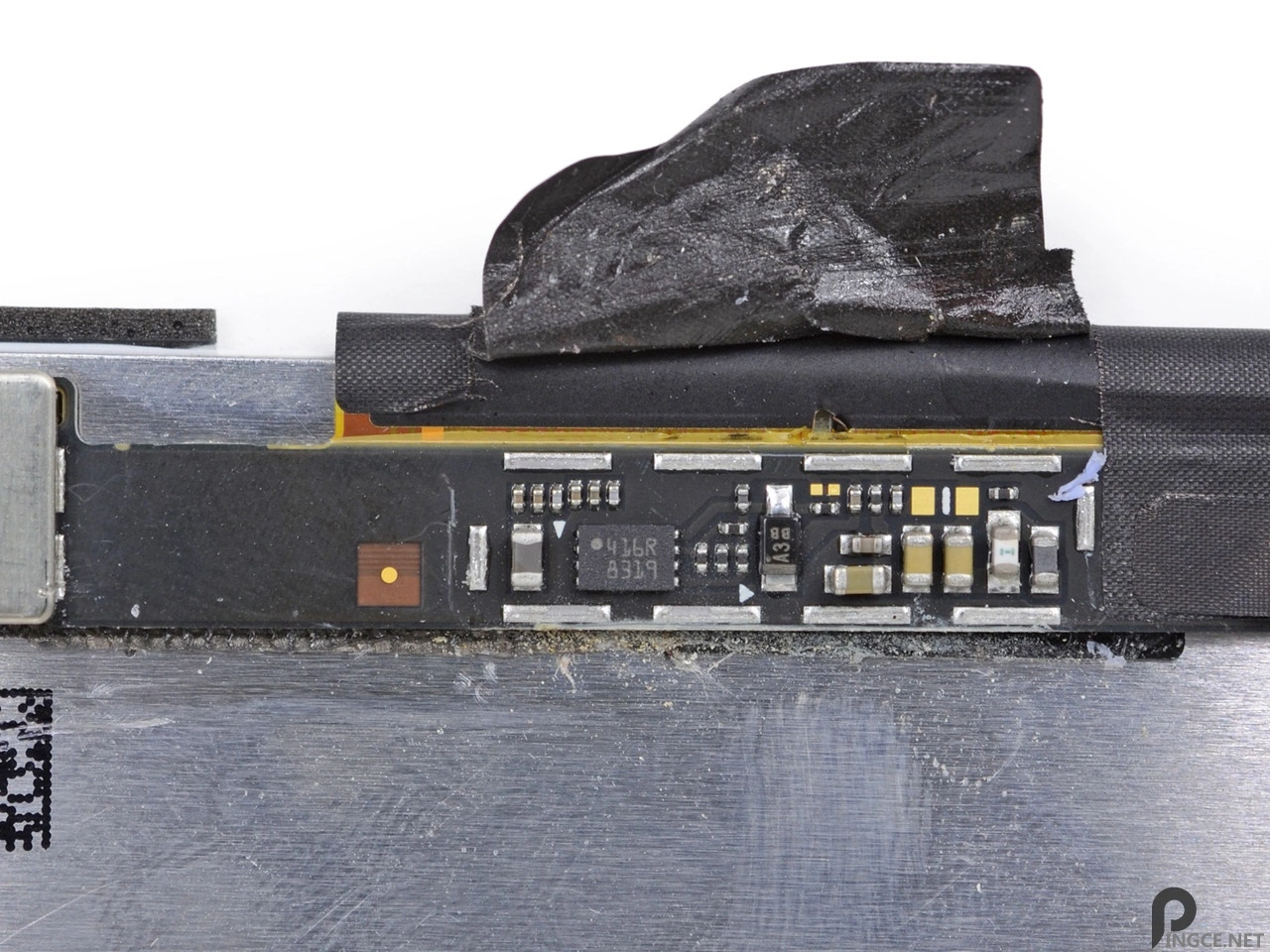

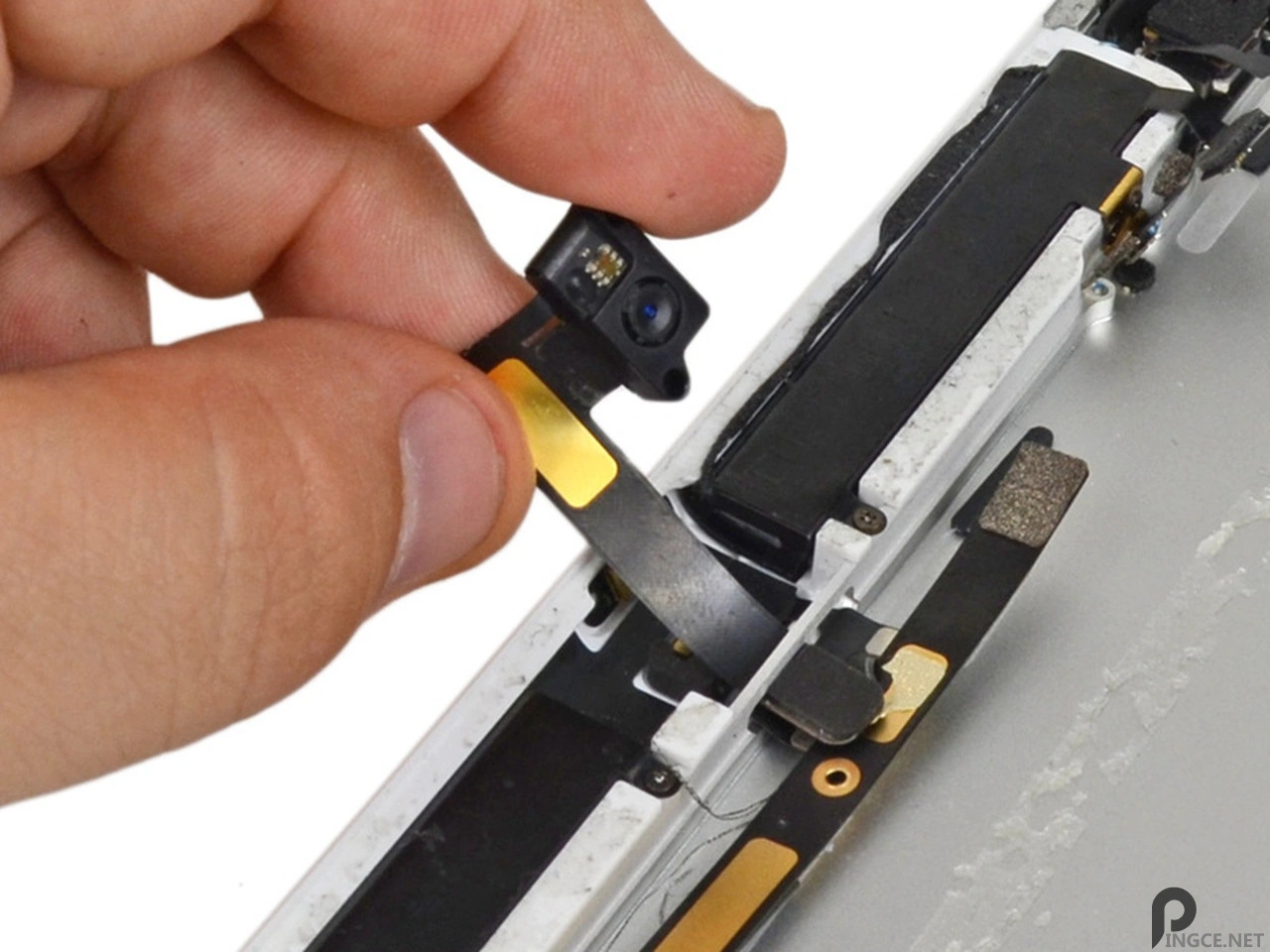

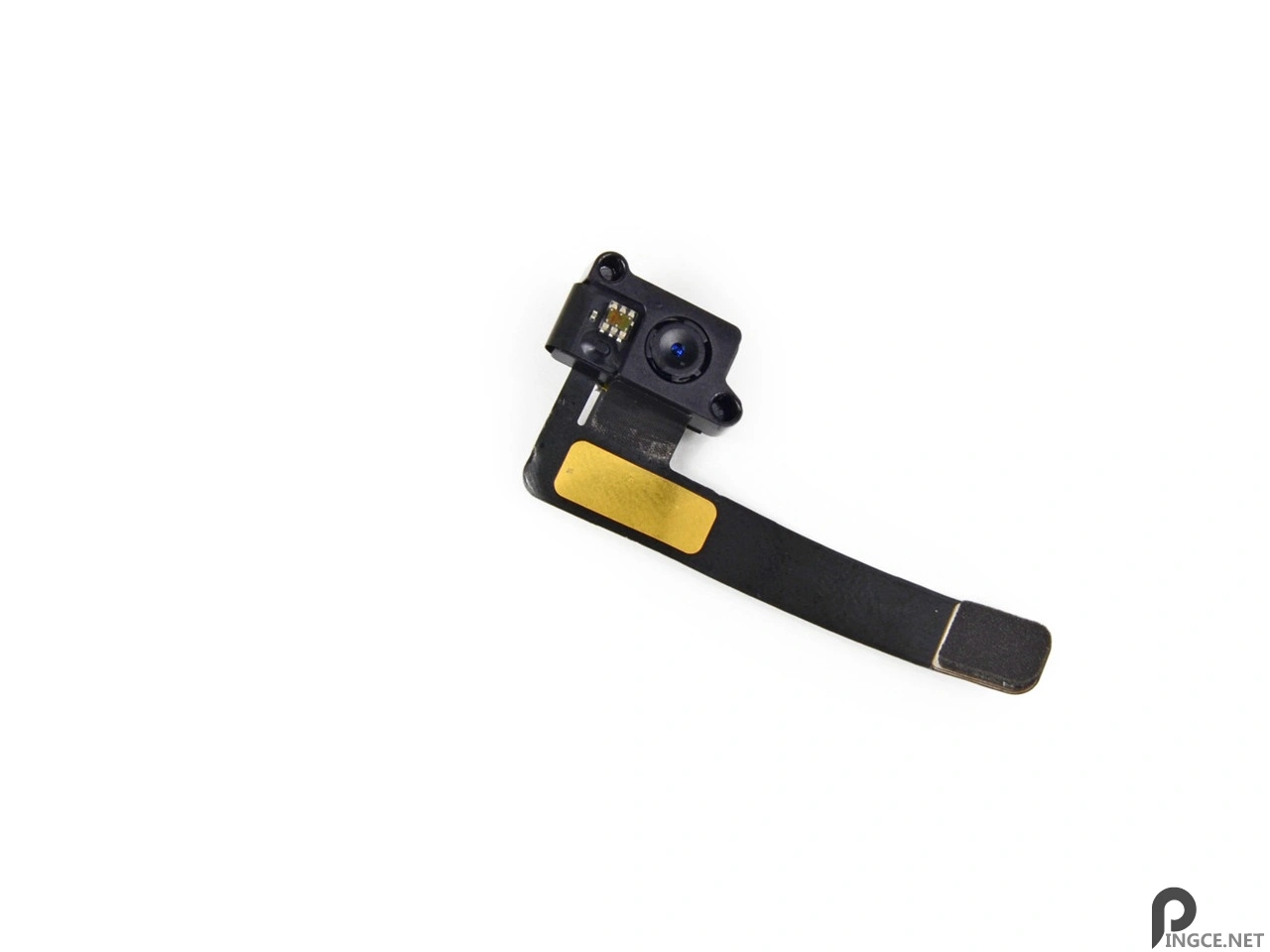

步骤10：顶部的前置摄像头及其他数据连接排线都不同程度的使用胶贴进沾和，在拆卸的时候需要稍作小心

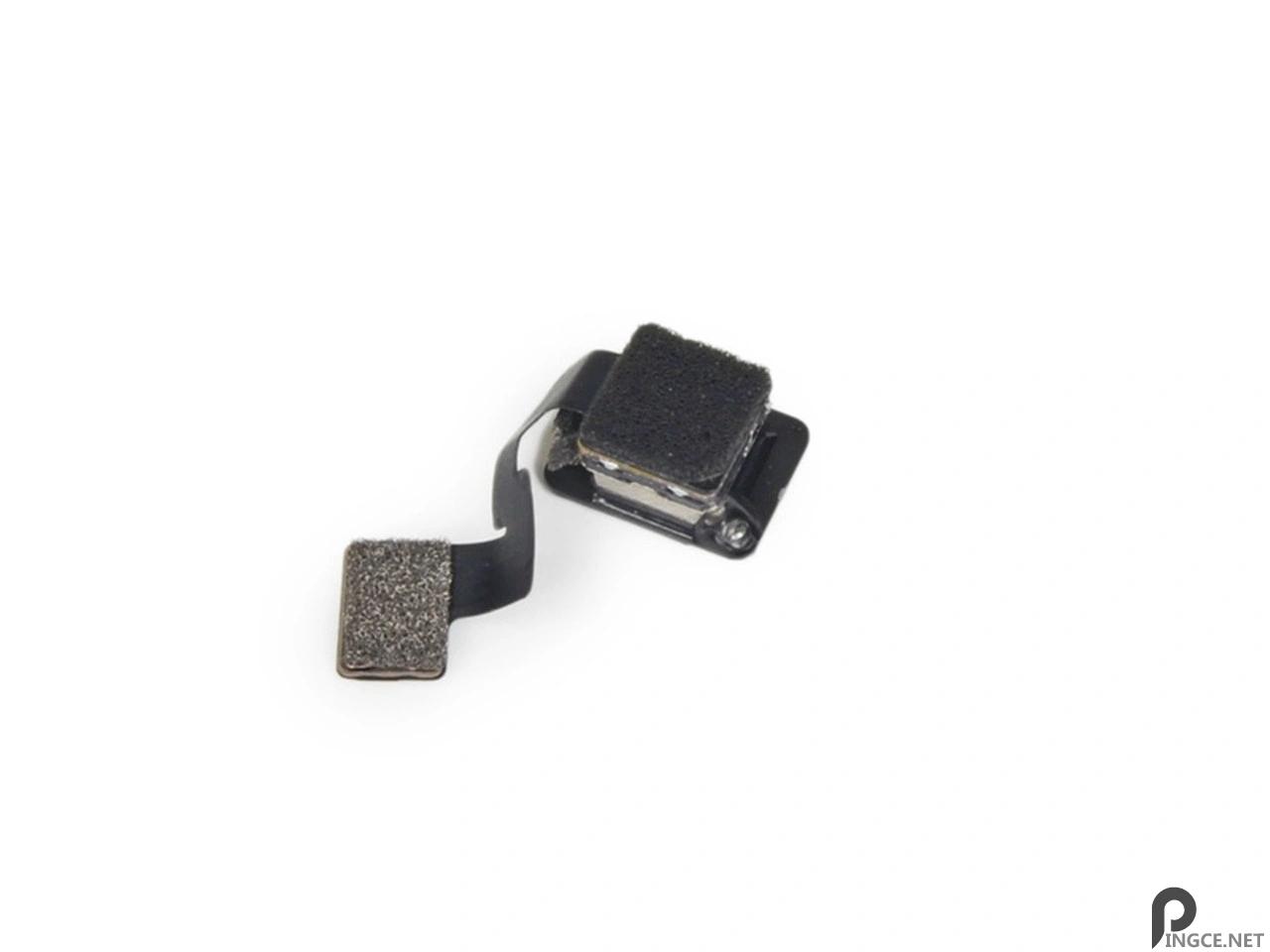

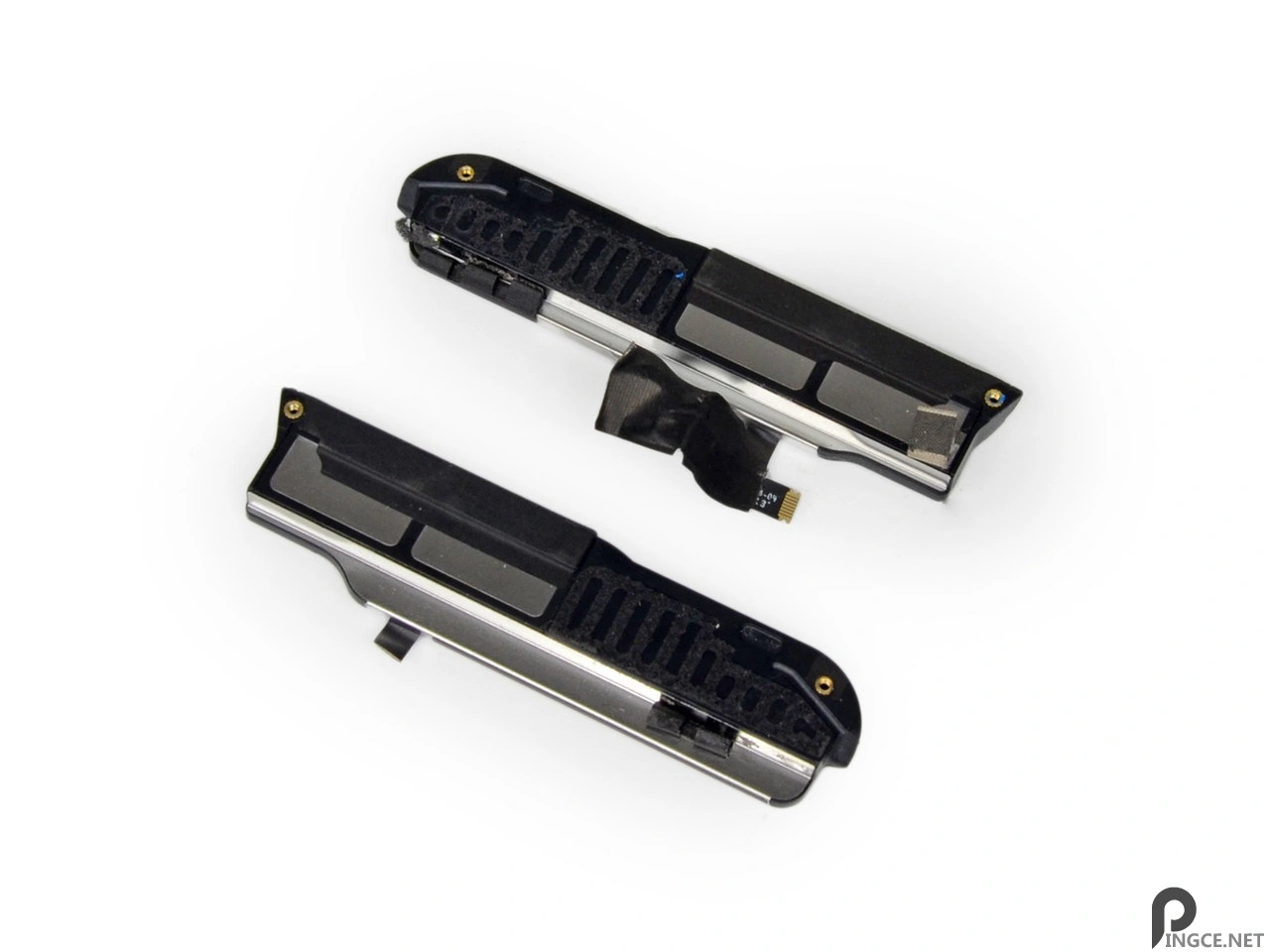

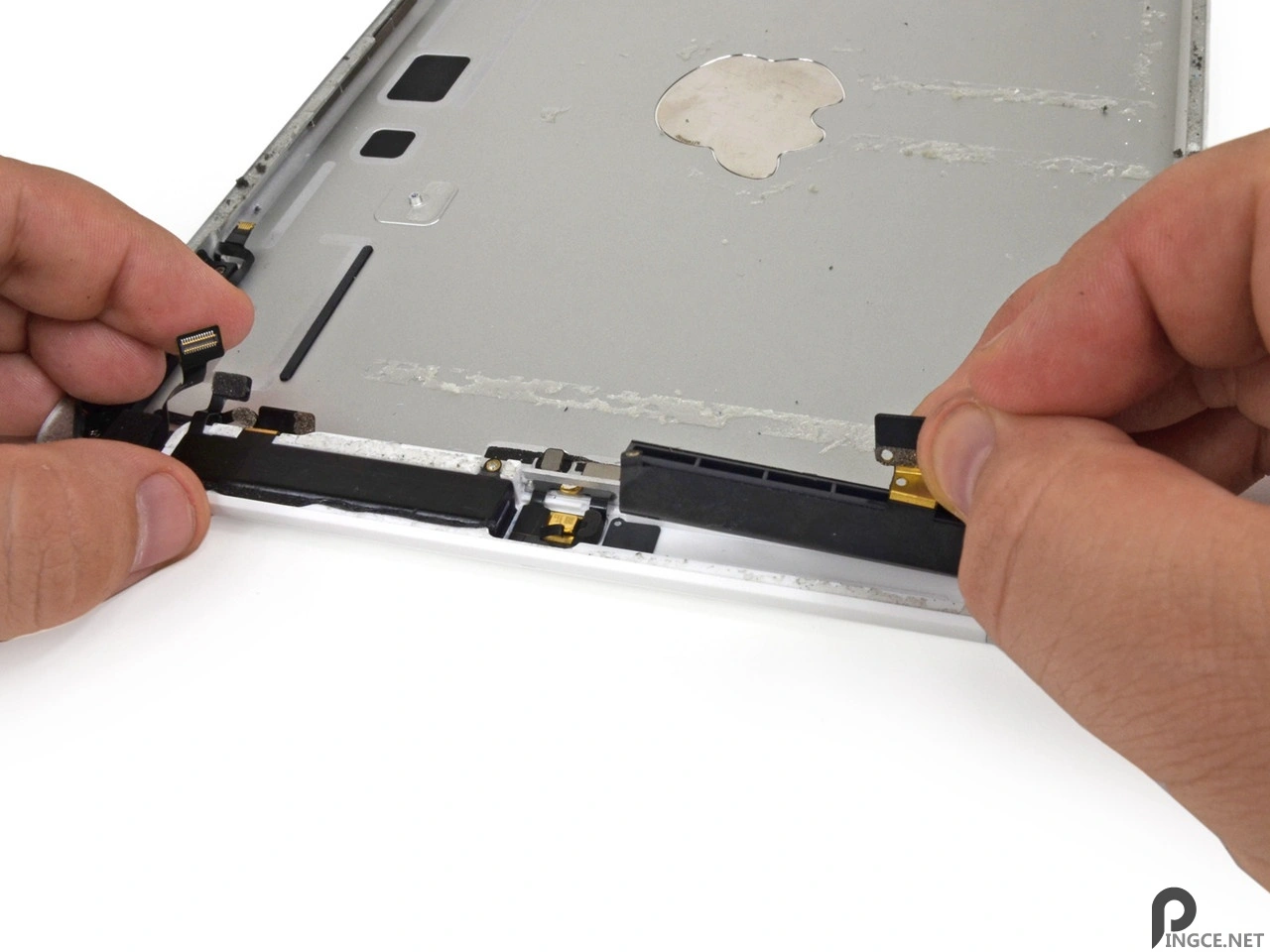

步骤11：卸掉螺丝，底部的扬声器就可以拆除了

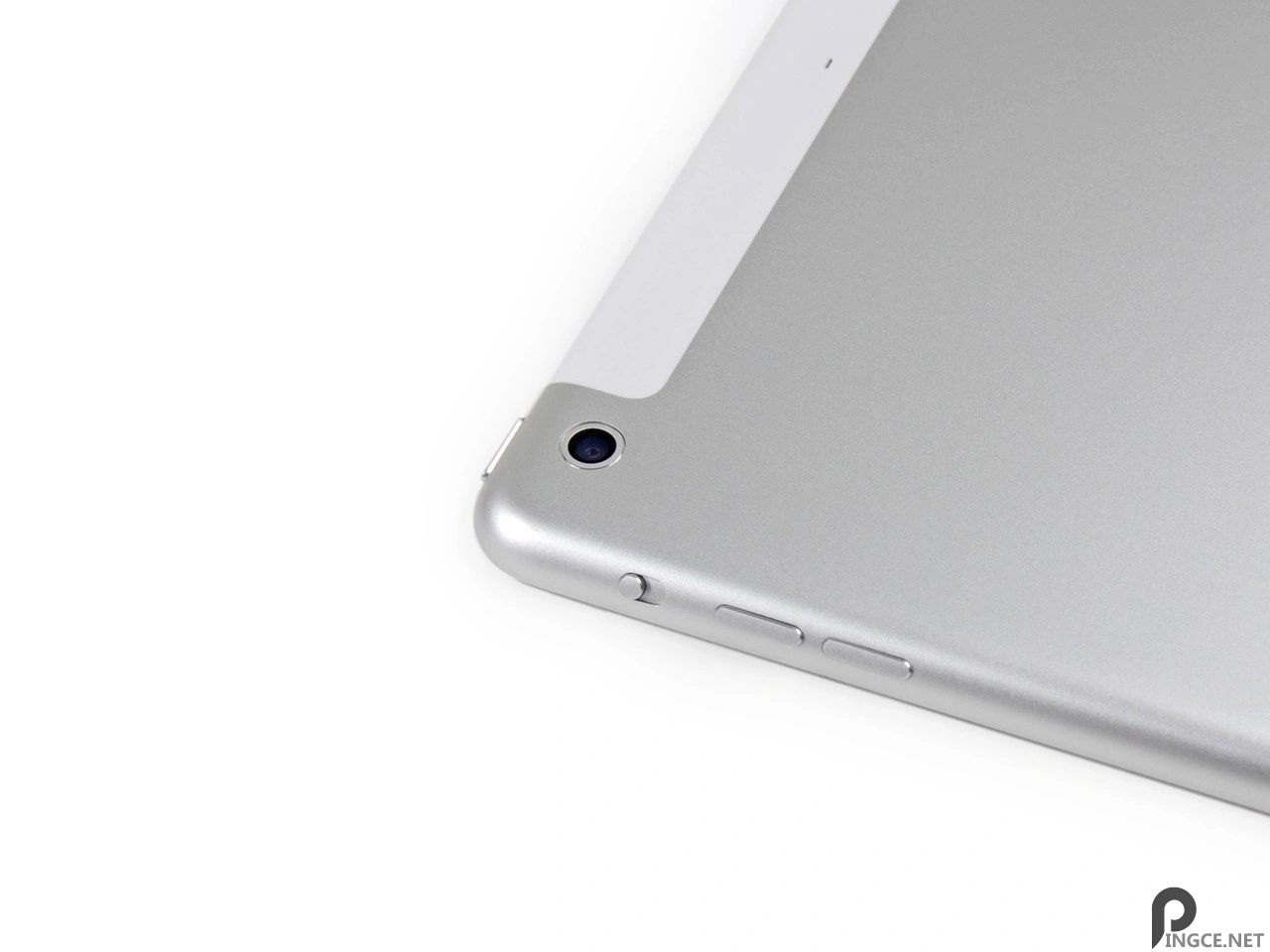

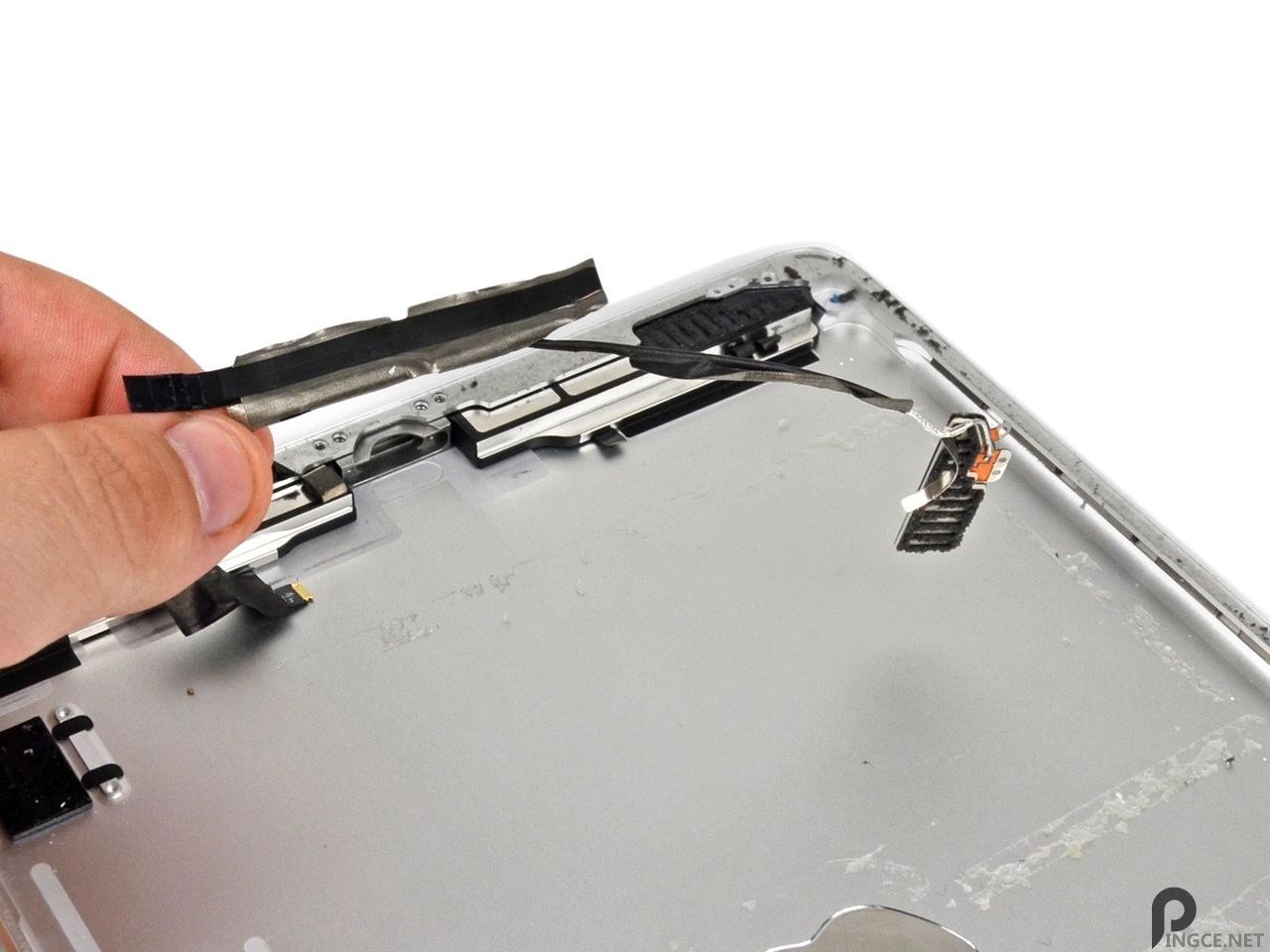

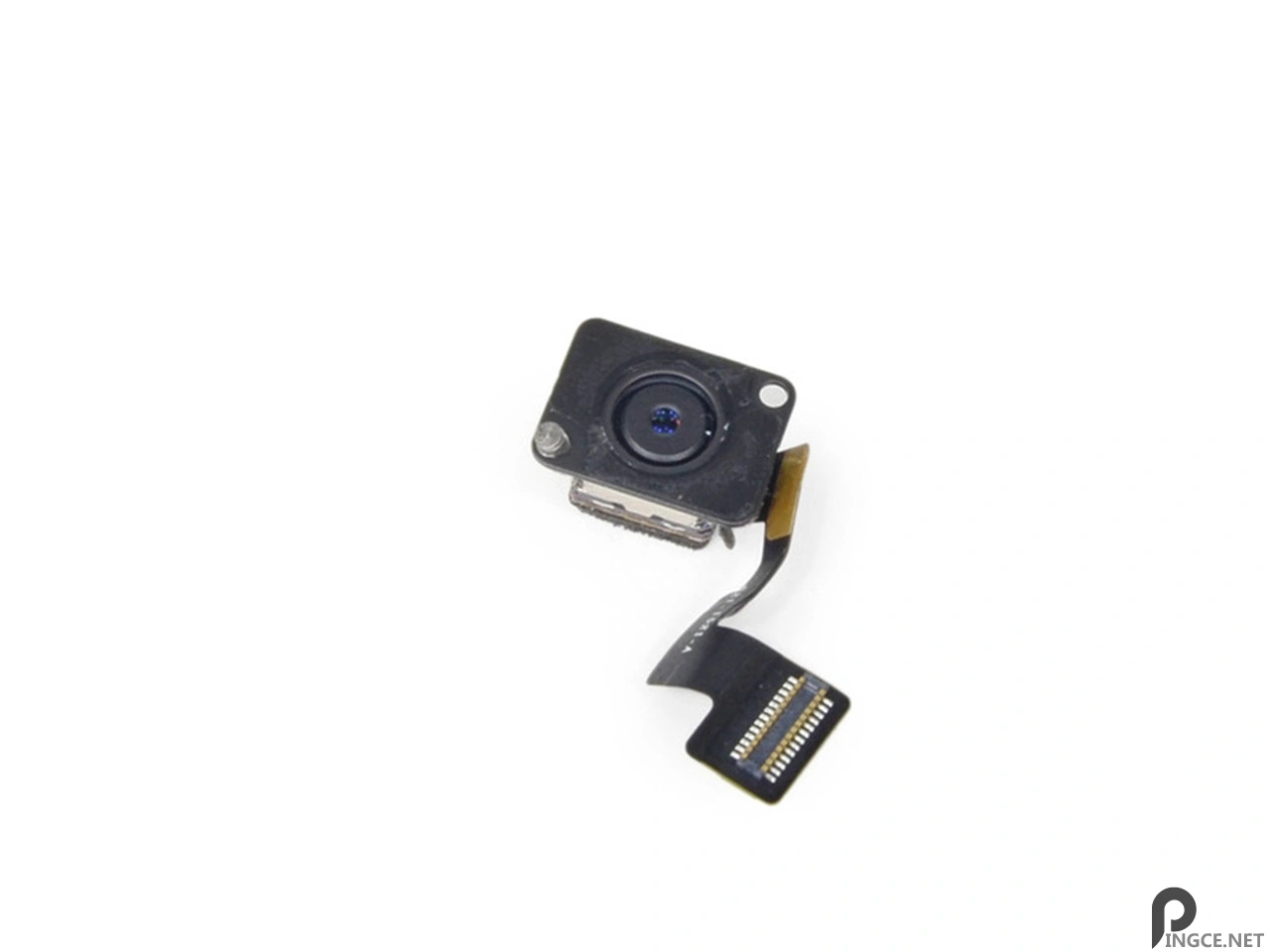

步骤12：右边是iPad Air的主摄像头，拆掉贴片排线，并使用撬具可完成拆卸

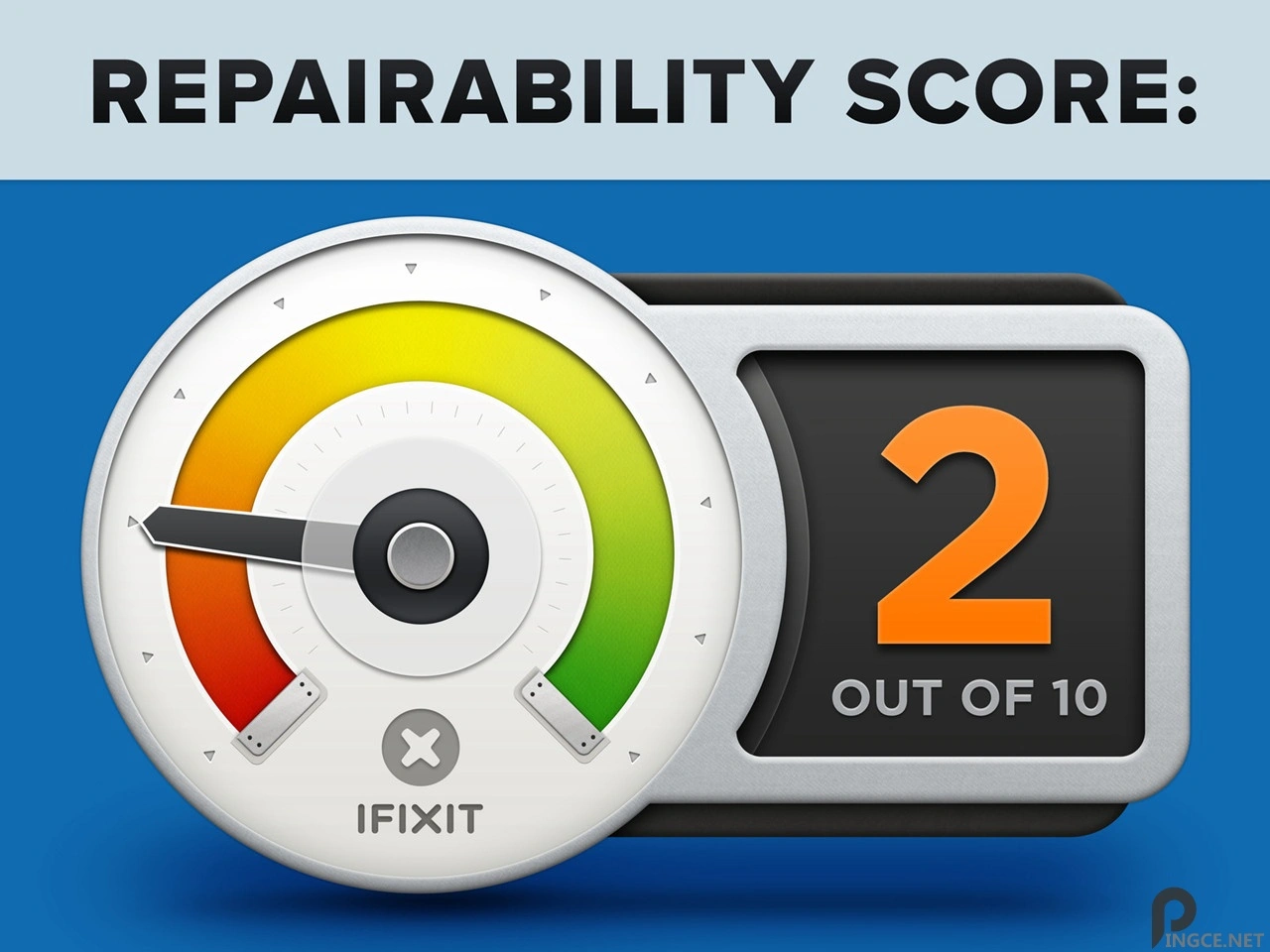

以上就是iPad Air的全部拆机过程了，由于iPad Air使用了大量的粘胶作为部件的固定，因此在拆卸后重装回去就需要额外的胶贴进行补充了，最终ifixit给出的可维修等级为2，属于较难拆卸维修的产品。
