如何把门禁卡做成你用不起的样子？B站up主自制迷你墨水屏卡片晓查 白交 发自 凹非寺
量子位 报道 | 公众号 QbitAI

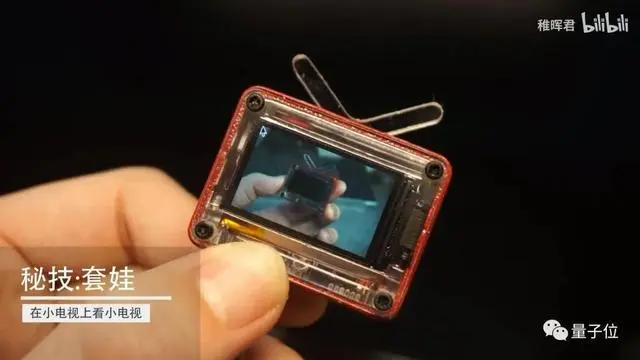

这次，野生钢铁侠稚晖君带着他的硬核项目又来了。 上次自制纯手工打造AI小电视，播放量就超过300万，还登上了b站首页。
可能有些朋友对他还有点陌生。 他毕业于电子科大生物医学工程，大学期间就自学计算机，现为OPPO算法工程师，还是Arduino中文社区版主。 那么「稚晖君」这次带来的是什么样的新奇项目呢？ 如何让门禁卡做成你用不起的样子？——纯手工自制智能卡片，公司小区门禁通刷，还带电子墨水屏，将自己的头像显示卡片上。 还延续了上次的传统，野生钢铁侠的「铁律」——足够迷你。 它是这样的。

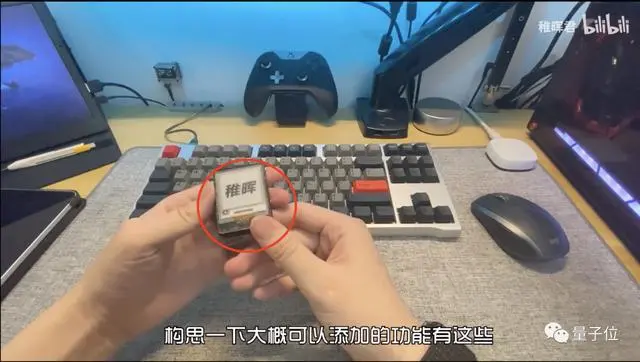

就是那个UP主手里小小的，写着「稚晖」二字的DIY卡片。 视频上传不过一天，播放量就逼近100万… 这个项目也在GitHub上开源，短短两天就收获1.3k星。
不过开源又怎么样，网友表示还是做不出来。
开源很了不起吗？说的好像你开源了，我就能做出来似的。
那么这样一个「就算开源也做不出来」的项目到底是怎么样的呢？ 我们就来好好了解一下。 这张卡公司小区门禁通刷 让稚晖君萌生这种想法的原因是，每天出门要携带各种卡片，非常不方便。 有了这张自制卡片，稚晖君就能优雅地打开公司大楼和办公室门禁。
你也许会说，现在很多手机不是也支持模拟门禁卡了吗？ 没错，手机的确能实现模拟门禁卡，但是只有一部分NFC手机支持，而且现在大部分门禁卡都是加密卡，手机门禁卡不能复制这类卡片。 所以稚晖君希望能自制一个便携式卡片，具有以下能力： 首先是可以存储多张卡片信息，当然包括对加密卡的存储。 其次，还要具有随时可擦写的能力，让设备可以修改、添加、删除卡片。 最后是具备NFC标签功能，比如通过苹果手机上的NFC捷径设置，实现一些快捷功能。
为了方便在各种卡片之间切换，稚晖君在卡片侧面加入了一个拨轮，只要轻轻拨动即可，是不是有当年黑莓手机、Walkman线控内味了？

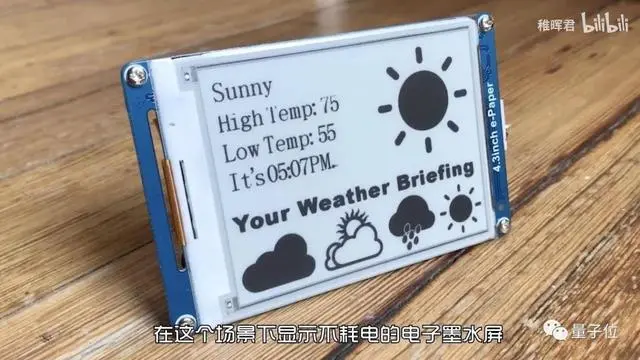

可以当记事本的万能门禁卡 你以为稚晖君的L-ink仅仅支持模拟NFC卡片吗？显然不是，否则又怎能称得上“你用不起的样子”。 L-ink支持用电子墨水（E-ink）屏幕把各种图片显示在卡片上，这恐怕也是L-ink名字的来源，ink即取自电子墨水屏。

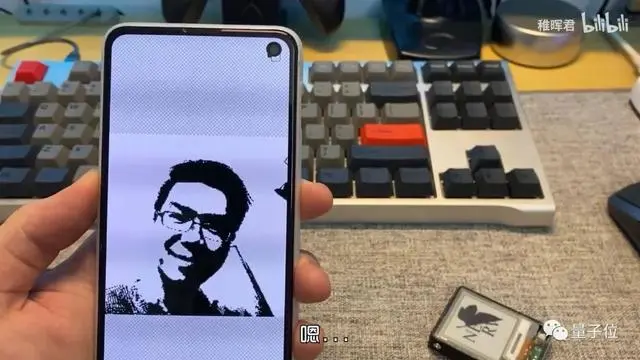

不过，这款门禁卡的电子墨水屏因为成本问题，比亚马逊的Kindle简陋得多。它只支持黑白两色的显示，不支持显示黑白之间的各种灰色。 稚晖君用自己的一张照片直接显示在屏幕上，效果总感觉怪怪的。

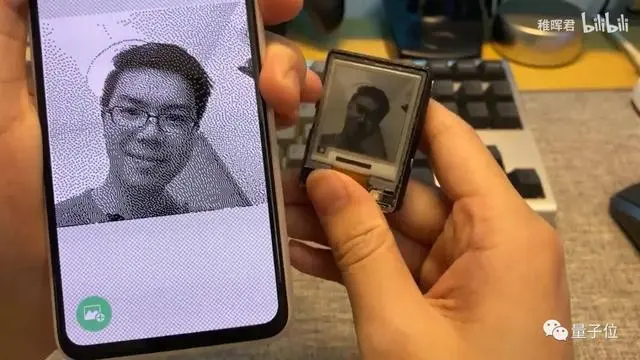

怎么办呢？解决方案是用图像抖动的方法：控制某一片区域中黑点的密度来实现灰阶显示。经过这一番处理后，人像照片就显得自然多了。
卡片屏幕还有一个更实用的功能，显示二维码。这样你就可以把自己的电子名片或者收款码随身携带啦。 或者你是个健忘症患者，也可以把自己待办事项同步到这个电子墨水屏上。 以上功能都是通过稚晖君开发的手机App实现的，只要把卡片往手机背后一贴，几秒内就能完成图像的同步。
但是这么做也带来一个问题。稚晖君发现，这个功能在手机上使用不太稳定。 原因是NFC卡片的电力来自手机NFC发射的电磁波能量，但是不同手机的NFC发射功率差异很大，有些手机能达到30mW，而有些手机只有10mW，不足以给卡片供电。 稚晖君最初的想法是使用电容来蓄电，但是操作过程需要等待几十秒的时间，因为不够优雅最终改成用纽扣电池供电。 经过稚晖君的计算，每天用手机和卡片之间传输图像10次，一节CR2032纽扣电池足够用3年。而且只有按住卡片正面的按钮才从手机取电，所以电池应该可以用得更久。
现在手机App还处于一个早期的阶段。稚晖君承诺，未来还会加入风格迁移这些计算机视觉功能，让拍摄的照片更适合显示在墨水屏上。 网友：up主量产吧，我买！ 怎么样？看完之后，是不是觉得就算开源也做不了。而他本人说，这只是工作繁忙之余，抽空填坑。 但做不了也没关系，可以用就够了呀！于是就有网友给他建议：

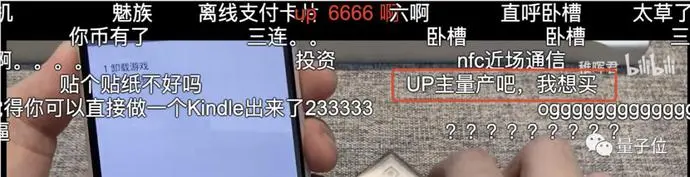

UP主量产吧！买它！

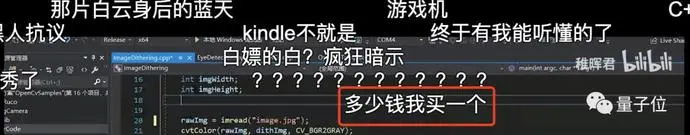

还有网友直接问，这个多少钱，我买一个。

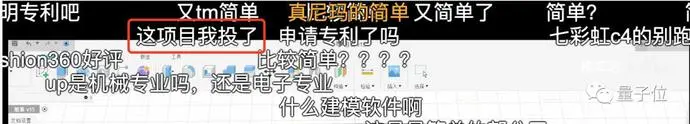

甚至「家里有矿」的盆友看到了商机，直接说：这个项目我投了。

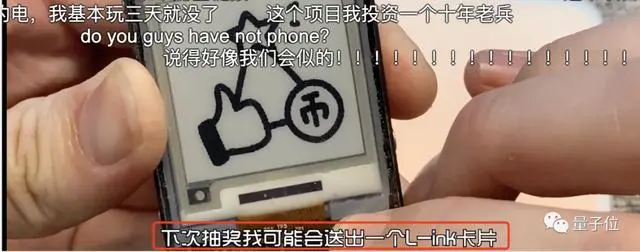

甚至网友还为其集思广益：众筹，淘宝开店等等。 玩笑归玩笑，毕竟「量产」的实现还有一定的距离。 那不如就瞅着最近的。 在视频的最后，up主说，下次抽奖我可能会送出一个L-ink卡片。
我就帮到这里了。
|
