从《钢铁侠1》到《复仇者联盟》再到《钢铁侠3》，托尼胸前的反应堆，也更新了好几代。高中刚毕业，放假在家，就有了想自己做一个反应堆的想法，然后就开始实践了。 ◆ 第一步：采购原材料（具体如下）
● 网上定制的亚克力板圆环（我用的是厚度为10mm的，直径根据个人来定）
● 漆包线
● 装饰线圈
● 封装贴片LED（蓝色10枚，白色3枚）
● 圆形铁盒的盖子（直径稍大于圆环外径）
● 电工胶布
● 万能洞洞板（有条件还可以选择自己做印刷电路板，这个我下次再试试）
● 微型开关
● 手机电池
●黑色自喷漆
所需工具（具体如下）
电烙铁，热熔胶枪，尖嘴钳，老虎钳，剪线钳，美工刀等等

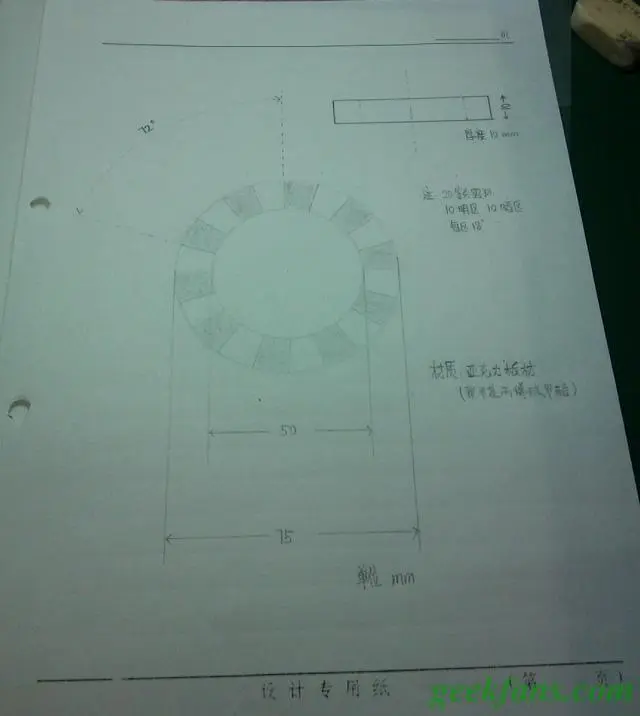

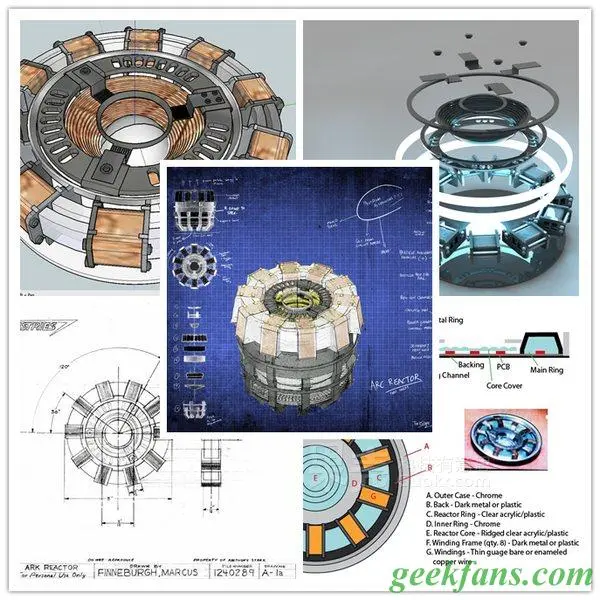

◆ 第二步 设计图
（献丑了，大家随便看吧）

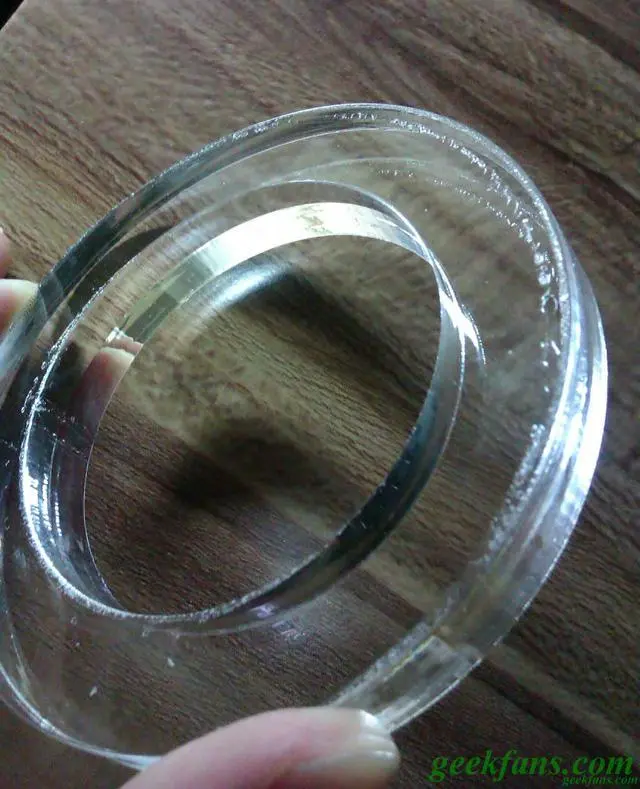

在网上定制的
这是在网上找的
◆ 第三步 制作“圆环”

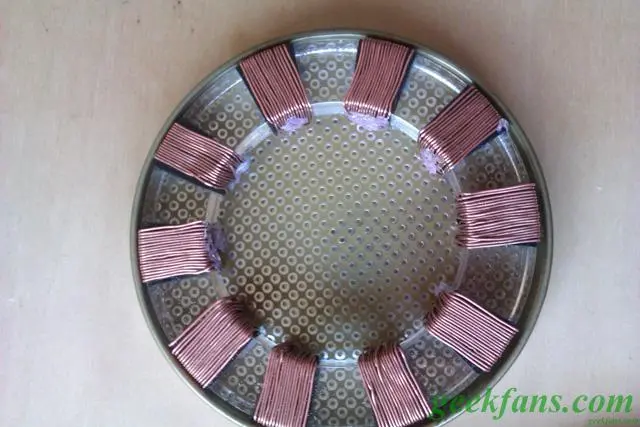

首先把圆环亚力克板材平均20等分，十个明区，十个暗区。在暗区上用电工胶布裹上，并用美工刀修裁，使之完美。然后在用漆包线缠绕在电工胶布上用电烙铁焊接每块区域的四个点，并用漆包线做飞线。
接下来就是体力活了，绕线圈，切割洞洞板。
◆ 第四步 焊接主电路部分
在焊接封装LED时，一定要注意正负极，建议采用并联，注意通过LED的电流，我选用的LED额定电流20mA，如果不行建议使用电阻限流。还要注意焊接温度，不能太高的，会烧坏的。所有焊接完成后，引出正负极电线，并用热熔胶固定和简单绝缘（只要不让正负极搭到一起就行了）

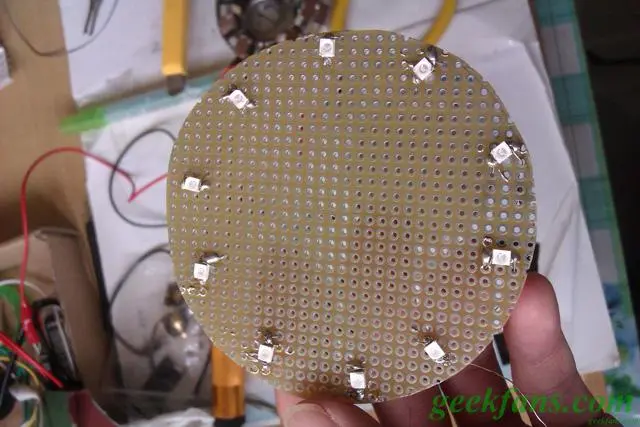

焊接封装LED（第一次焊接，焊的有点不美观。。）

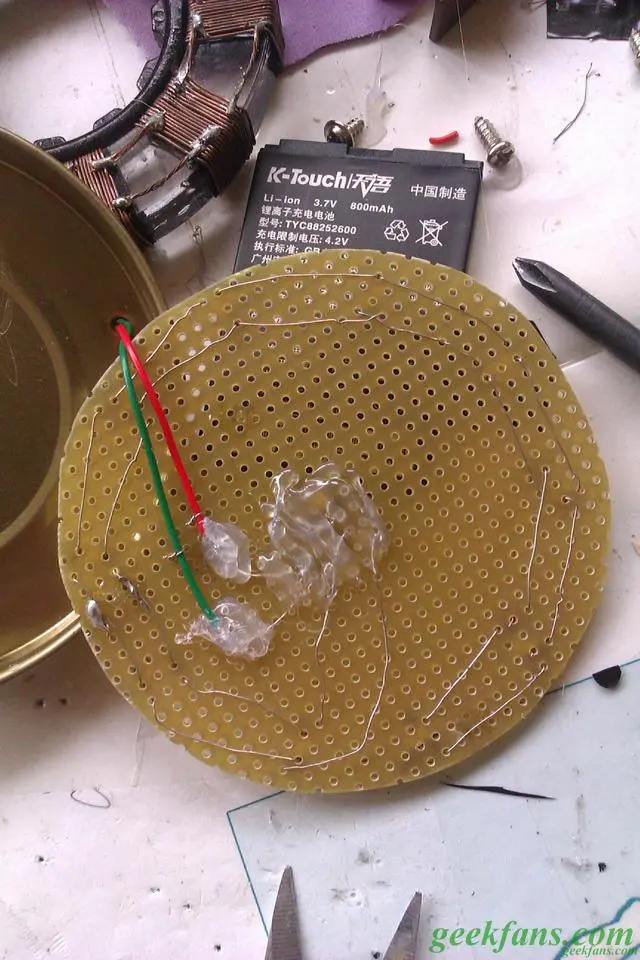

引出绿线和红线，之前要做测试的，也就是点亮试验，不然万一全部完工不亮，是很蛋疼的。。。
◆ 第五步 焊接控制电路部分

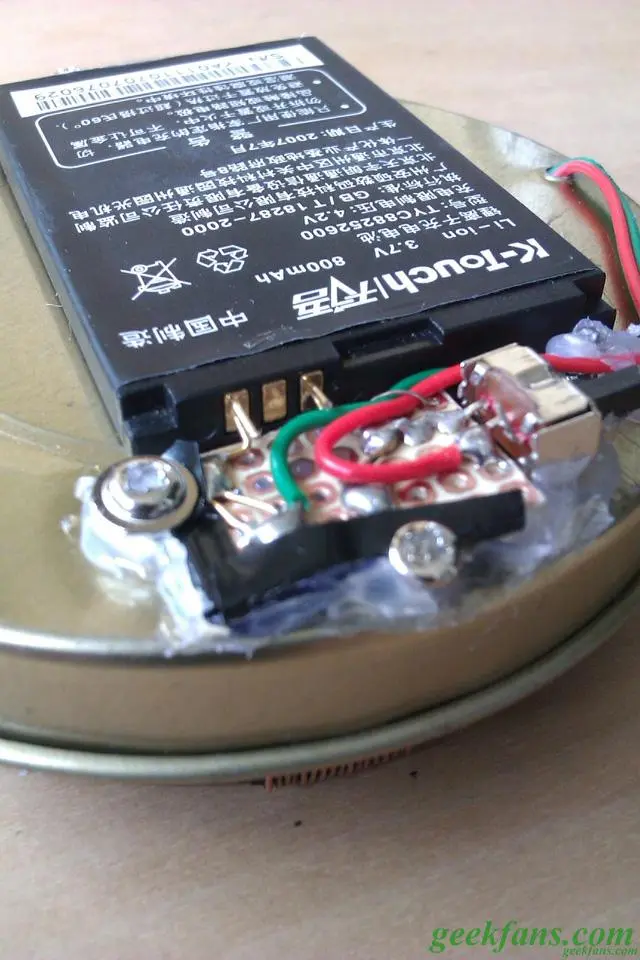

又是一个买体力的活，上面的主电路板我用的是玻璃纤维环氧树脂板，真心觉得难切割，这次控制电路，我换成了电木的板子，比玻璃纤维好切割多了。这次我想用手机电池做电源，为了方便充电，我自己做了个电池触点，这样就可以随时下电池了，一小块电路板焊的我惊心动魄。。

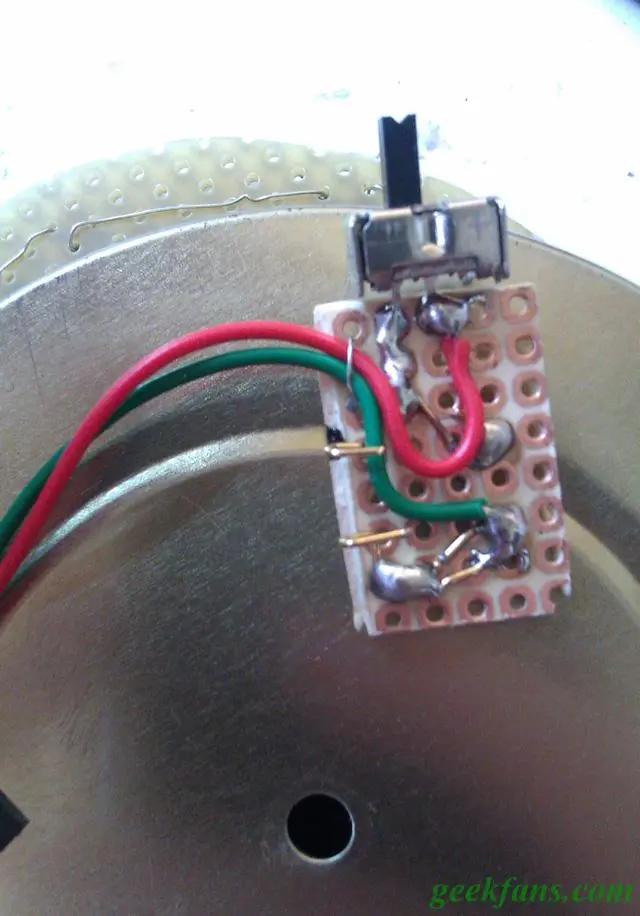

非常简单的控制电路（再次强调正负极）
◆ 第六步 制作中间部分的装饰
个人认为虽然这部分没有技术含量，但是最麻烦，因为我为了找适合的材料，基本上是我家翻遍了，最后用了水暖方面的接头和一个小扬声器，还有一些塑料圆环做成的，为了达到电影中的效果，我用马口铁皮，剪出了立体感，再喷上黑漆，就可以了。中间可以再用些装饰铜丝旋转缠绕，尽量是越像原作品越好。

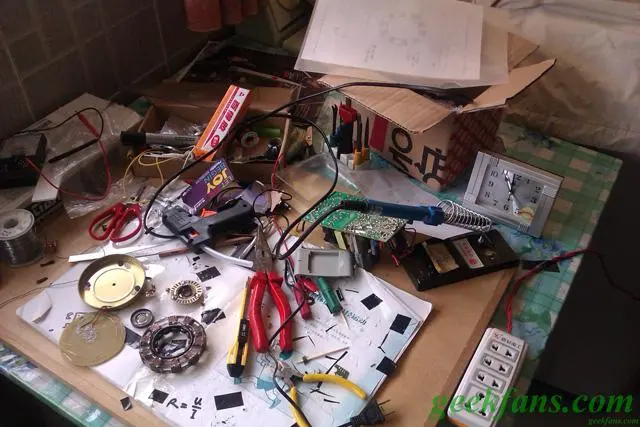

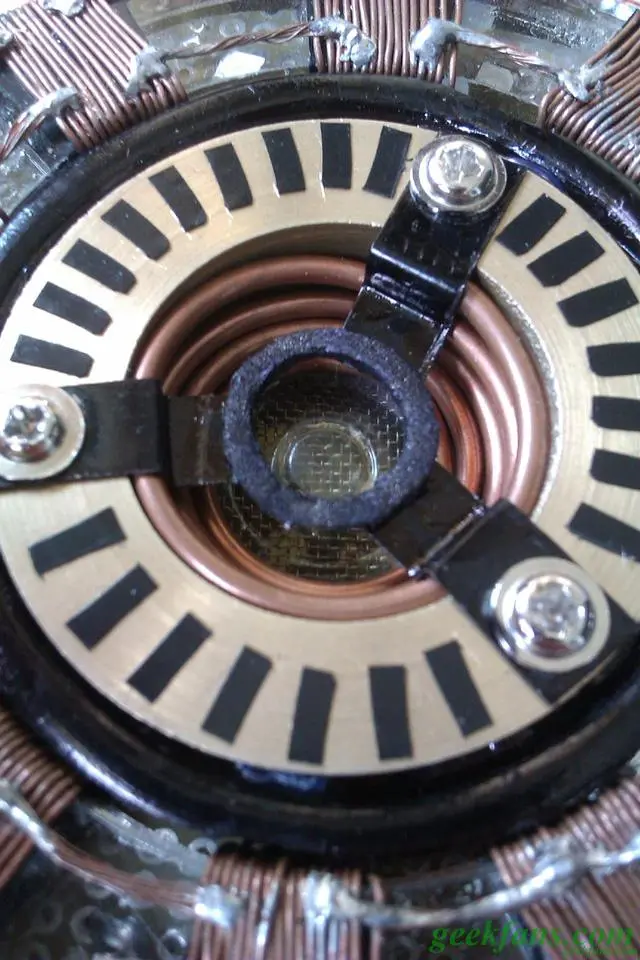

中间部分已经做好了，上一张我的工作台，有点凌乱。。
◆ 第七步 总装
所有的部件都做好以后，最后一步就是总装了，我用的是热熔胶和百得胶，热熔胶的好处是可以很方便的拆开，便于以后更换和检测。
背面

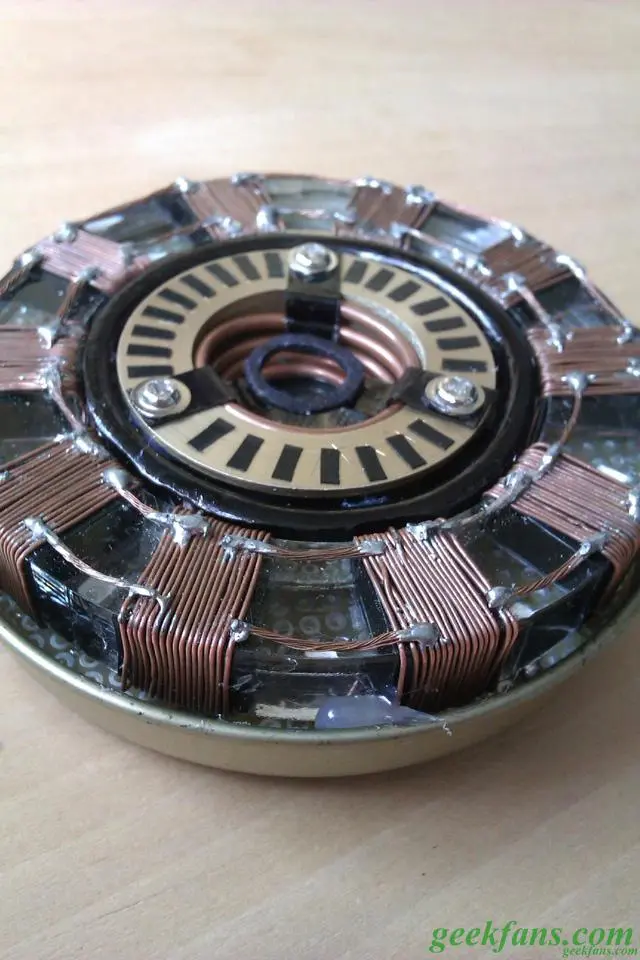

这就是成品
未点亮之前

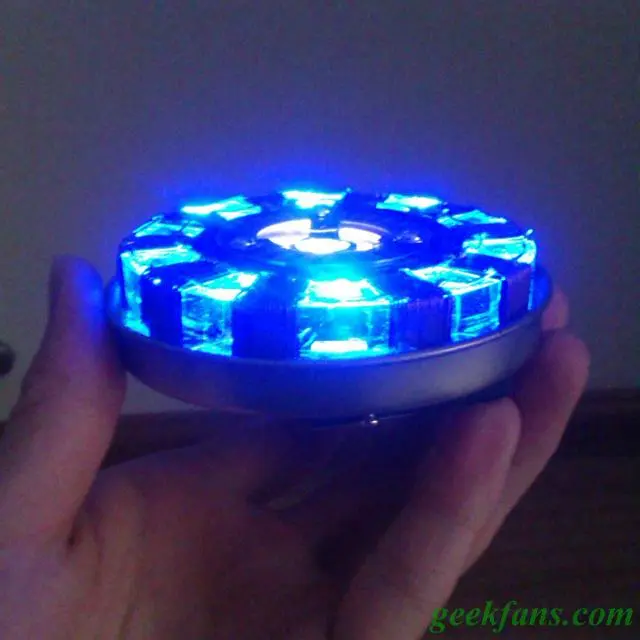

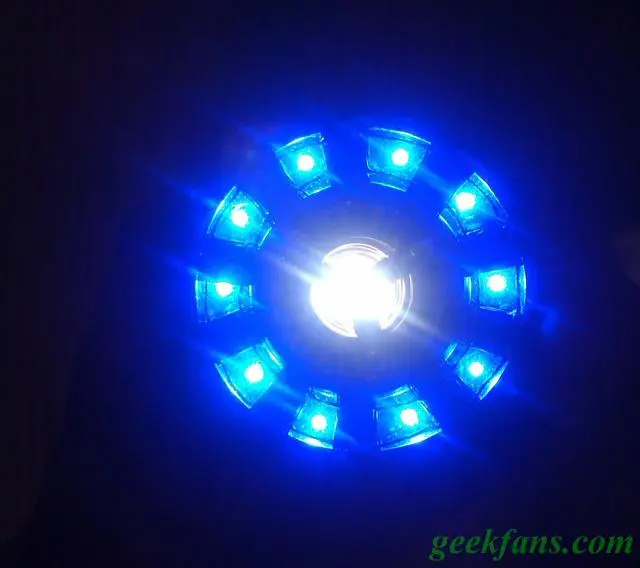

点亮后（超级炫！！）
最后自曝一张（哈哈哈，不要喷我）
最后总结下，这次实践到不少东西，第一次焊封装，电路板等等，其实为还想做个钢铁侠面具。。带舵机的那种，出去肯定拉风！！
本人做这个也不容易，而且第一次在极客网上发布，有什么不懂的可以来问我，转载请注明出处，谢谢！
