如何在一台主机里塞下三套平台?还有黑苹果

前言
假期闲来无事整理下闲置的硬件,发现还有不少藏品一直放着吃灰,逛帖子的时候看到有的玩家组装双平台系统,便萌生了这个装机想法:在一台主机里面,安装一个独立游戏平台,一个X299生产力平台,一个黑苹果平台
但理想总是美好,能不能成功不是靠键盘就能得出结论,马克思说过:实践是检验真理的唯一标准
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fe098bccbj00qdft34000gc000hs00c0m.jpg

?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Ff39da572j00qdft34000zc000hs00c9m.jpg
闲置平台介绍:
主板:

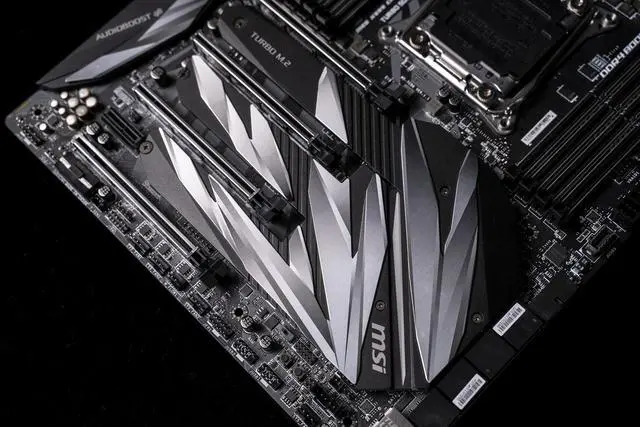

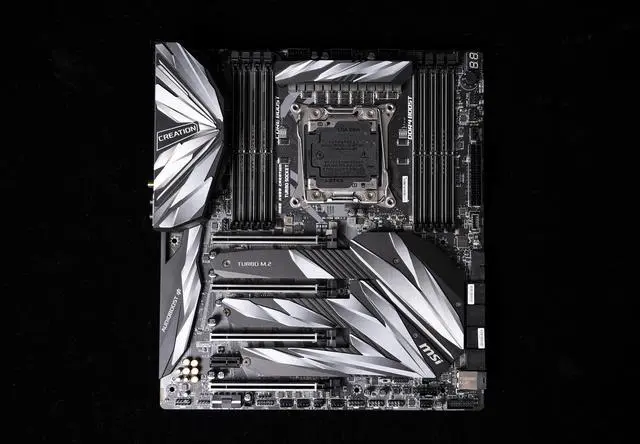

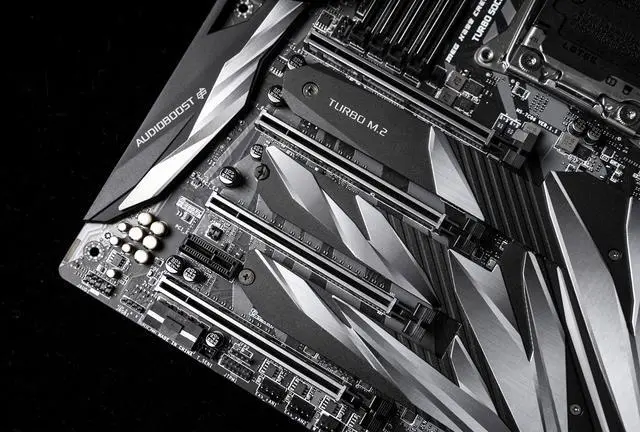

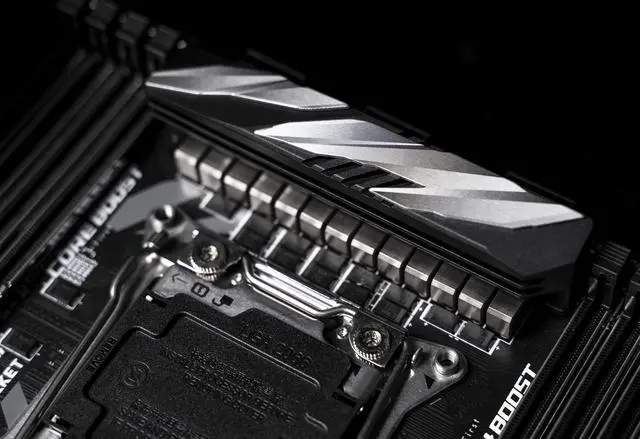

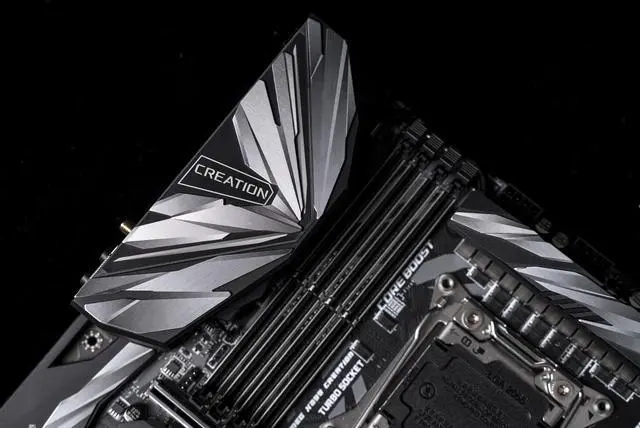

微星X299创世,微星在18年底发布的老创世主板,自从做完上次水冷测试之后一直没有再宠幸过它,放着也是放,多PCIe通道的优势用来搭建这次双卡平台正好能用上
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F9fcbdfe9j00qdft340016c000hs00ccm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F03540ca6j00qdft34001hc000hs00bvm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fc92767aaj00qdft340015c000hs00bwm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fa2f2aef3j00qdft340018c000hs00c7m.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fad4924dej00qdft34001tc000hs00c0m.jpg

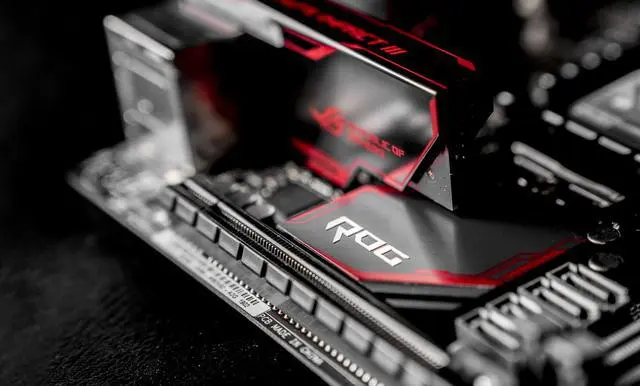

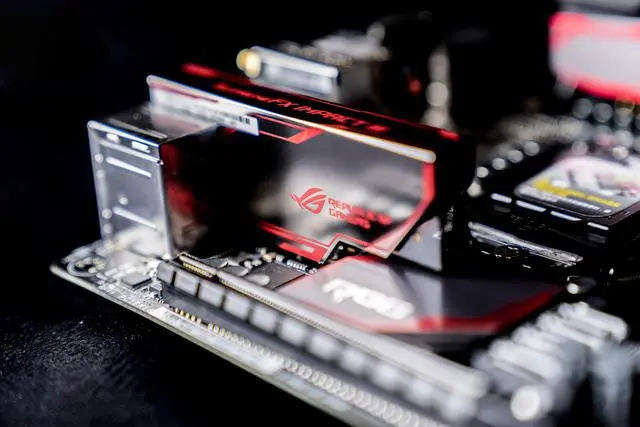

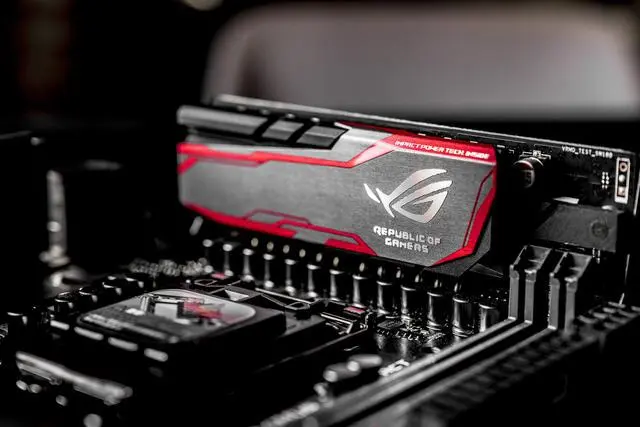

另一块主板就是我好久前的收藏了,大名鼎鼎的M8i,之前魔改好配8086K一直放着没用,今天翻出来看依旧那么迷人,正统ROG itx主板这么多年了除了C8i还没有看到英特尔这边再推出过,甚是可惜。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F8c48a816j00qdft34000zc000hs00bvm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fc276e852j00qdft340010c000hs00bvm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Ff318477bj00qdft34000xc000hs00aqm.jpg
显卡:

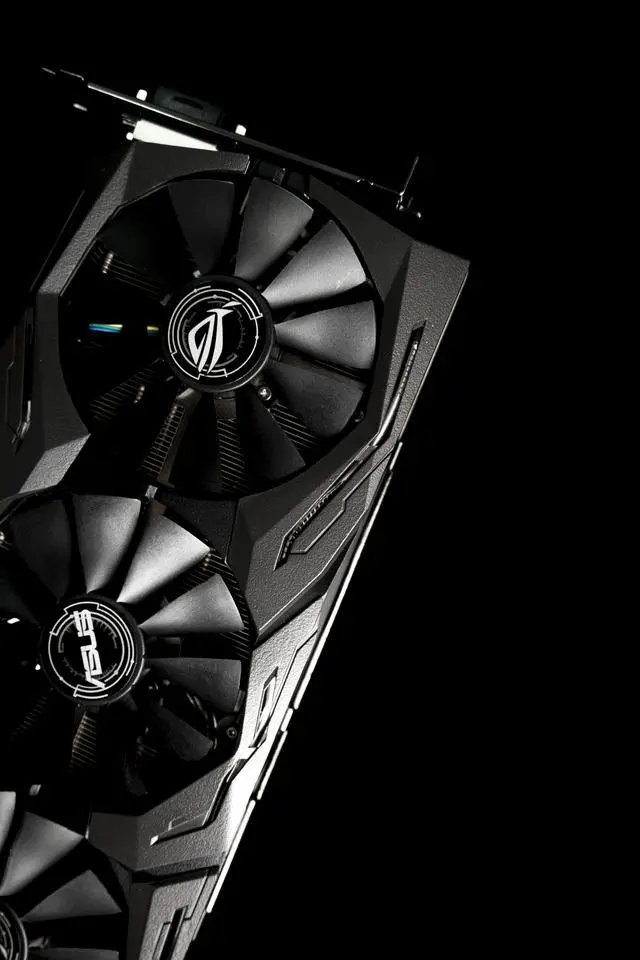

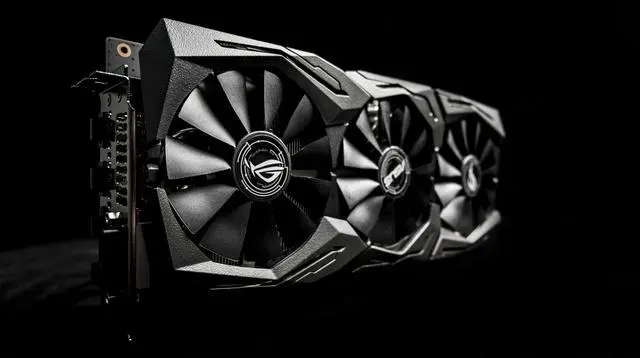

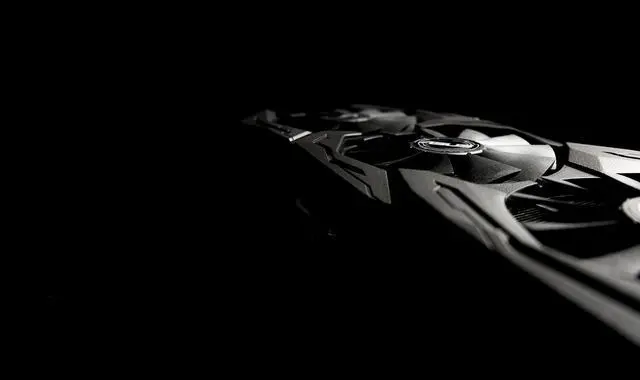

华硕 猛禽GTX 1080Ti O11G,这卡应该不用我多介绍了,耳熟能详,散热造型一直没怎么换,估计还是这套散热太好用又好卖,华硕觉得没必要换吧。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fd3f3f519j00qdft34000nc000hs009ym.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F2baecef2j00qdft34001ic000hs00qom.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F1fa8bb9aj00qdft34000cc000hs00akm.jpg
微星 GTX 1080Ti 闪电Z,我的另一块收藏,出众的散热效果和RGB效果放在今日来看依旧不过时,甚至还有些前卫,霸气侧漏的3*8Pin供电,可惜这代20系闪电造型我不是很喜欢,感觉不如10系这代,所以没有入手。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F6d4c1049j00qdft34000zc000hs00bbm.jpg

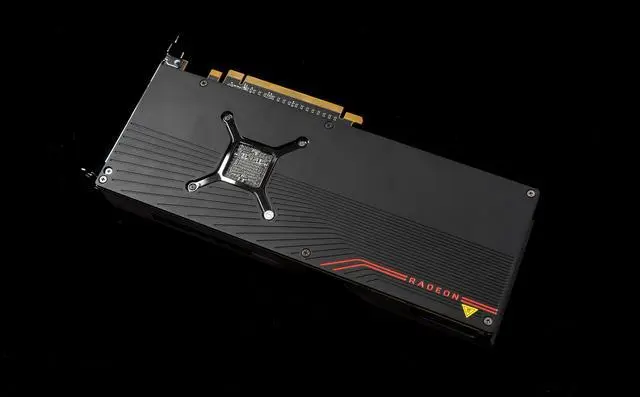

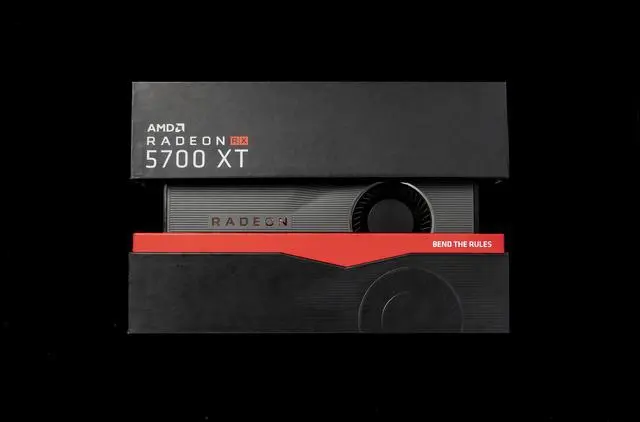

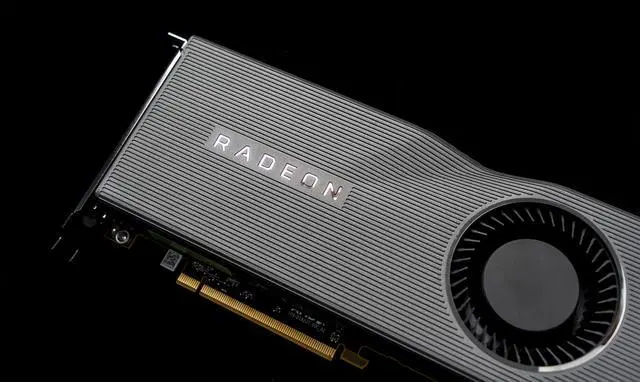

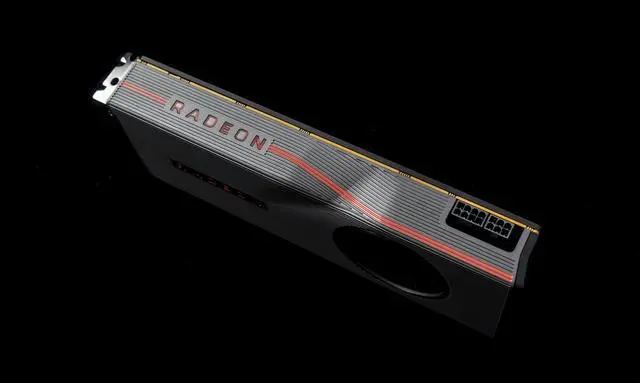

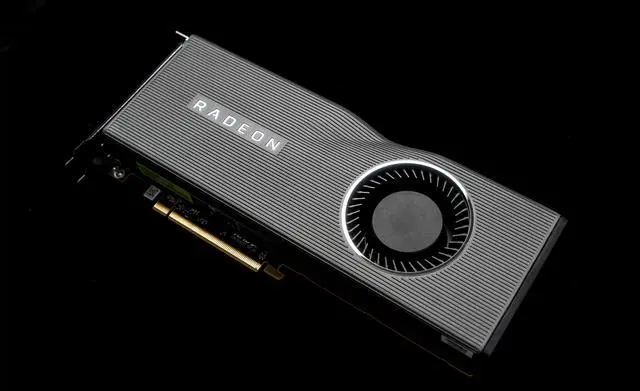

AMD RADEON RX 5700XT,黑苹果平台用的卡,首发时候买的,当时没办法装黑苹果我还发了个帖子,现在最新的10.15可以支持的了,正好拿出来用。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fd6a0ecf3j00qdft34000fc000hs00bqm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Ffe75df42j00qdft34000sc000hs00avm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F6c83cfcfj00qdft34000gc000hs00anm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F519965dej00qdft34000gc000hs00b1m.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fad1b1800j00qdft340013c000hs00amm.jpg
X299平台内存:

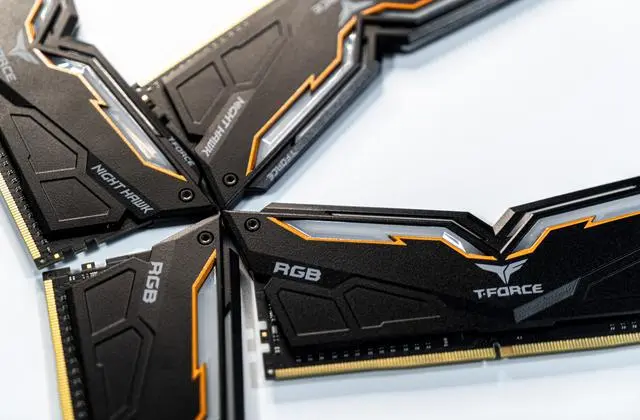

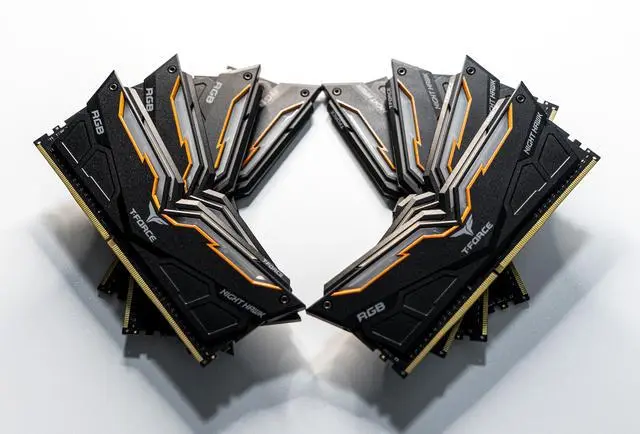

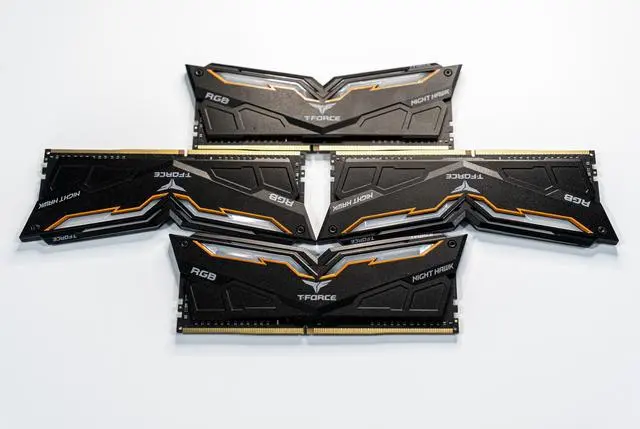

十铨 夜鹰 3000Mhz 8G*8
618的时候内存杀得多狠相比大家都知道了,当时买了4根夜鹰,趁着现在内存白菜价再买4根回来弥补平衡下当时买的均价,夜鹰这个内存还是相当有料的,每一根拿在手里都是沉甸甸的,买过的应该清楚,外观造型用来搭配创世非常般配,不RGB同步的话默认灯效也很AWESOME。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Feb900478j00qdft34000wc000hs00bxm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fedb12c4ej00qdft340015c000hs00bom.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F707cc3bcj00qdft340015c000hs00c2m.jpg
Z170游戏平台内存:
芝奇 皇家戟 3600MHz C14 8G*2 游戏专用低延迟内存,造型大家都清楚,就不展示了
新增配件
X299+Z170 系统固态:

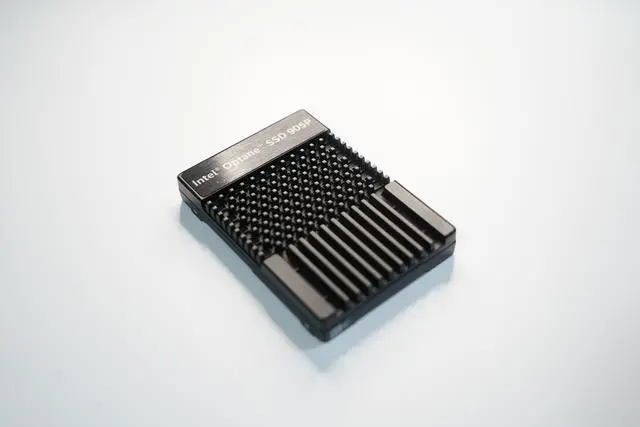

英特尔 傲腾 905P 480G*2,用来装Window系统盘,480G应该够用了,购买理由也是因为X299和M8i两个主板都自带U.2接口,顺便体验下民用最强之一固态
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F481dea2aj00qdft34000jc000hs00d2m.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fcdabf4a1j00qdft34000hc000hs00bvm.jpg
黑苹果平台固态:三星 970 EVO 1T 这个没什么好介绍的,大家都懂
机箱

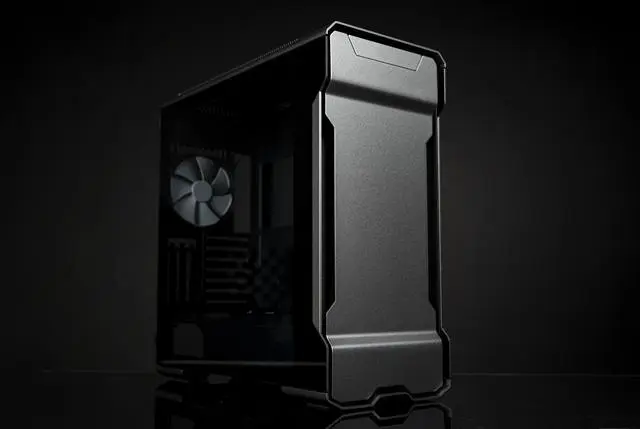

为了实现单机双平台,机箱的支持肯定必不可少,这次装机想法的关键正是这款追风者518XTG,它也算是高端装机里面的常客了。
上一代515的大获成功,518在原本优秀的结构基础上进行改进和拓展,除了散热和拓展之外,做出了一般ATX机箱里非常罕见双平台支持玩法,目前支持双平台的全塔机箱屈指可数,安装前的顾虑也不是没有,担心在这个体积下双平台会不会给散热带来压力,具体如何我们下面装机测试再做介绍。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fcf88a305j00qdft34000gc000hs00bxm.jpg

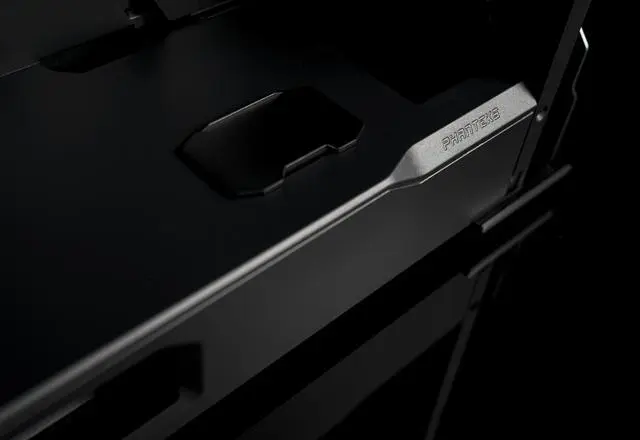

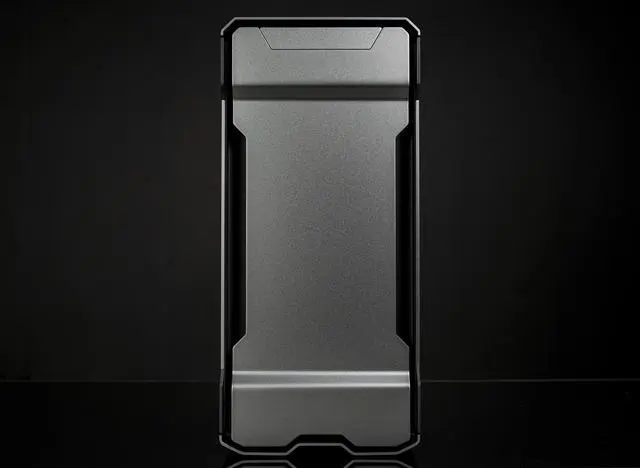

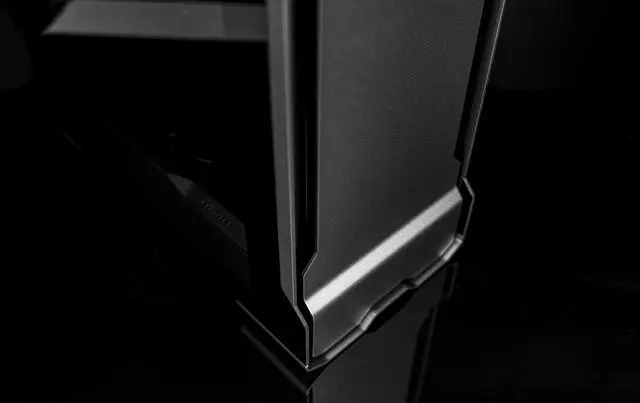

518整体延续上一代的设计语言,铝制前面板不少DIY玩家喜欢用来改造成钢铁侠主题,线条上确实有几分相似,铝材的阳极氧化质感依旧保持一贯水准,同时钢化玻璃上也增加了铝材进一步加强设计感。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F17097b3dj00qdft34000dc000hs00b7m.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F02011119j00qdft34000hc000hs00d0m.jpg

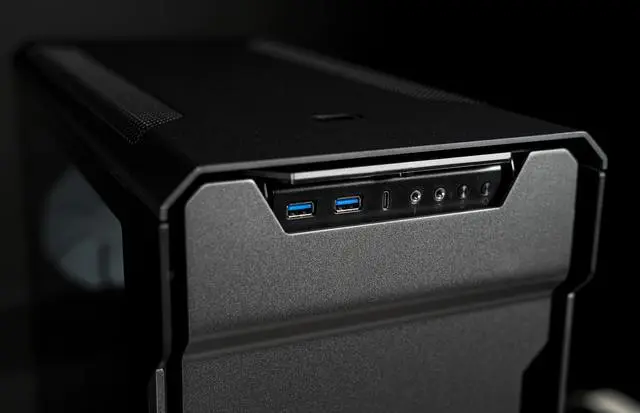

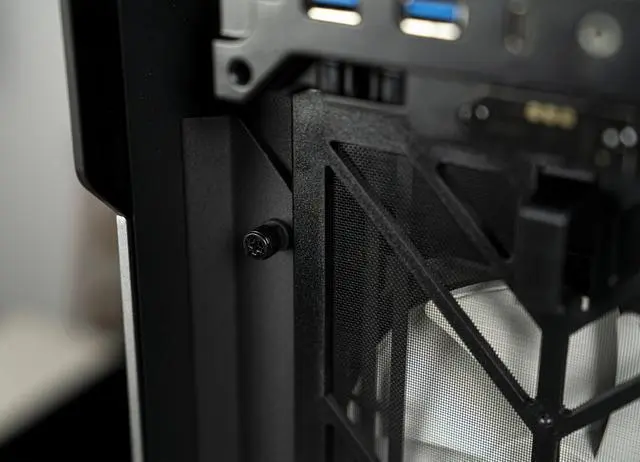

翻开顶部能看到隐藏在里面的IO接口,好处是进一步提高前脸整体性,前面板通过免螺丝拆装的方式非常简单的卸下,前面板背后的防尘网是通过磁吸的方式固定,如果家里灰层较大的玩家可以非常方便的对其进行清理,完全不需要拆装其他部位。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Ff6dfb44aj00qdft34000mc000hs00bhm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F3b4699e1j00qdft34000jc000hs00c9m.jpg

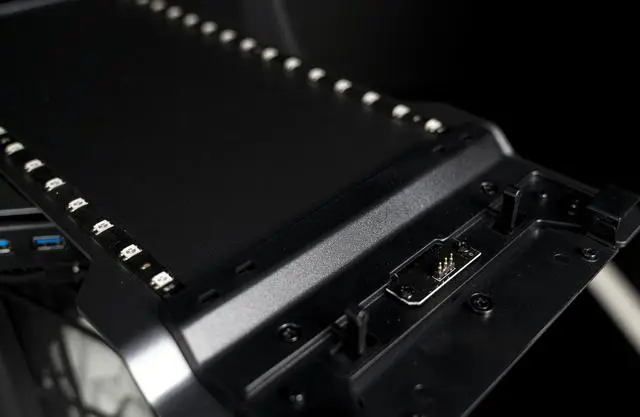

前面板两侧预装了两条ARGB灯带,通过IO挡板下方的金属触点链接到机箱的灯控主板上,两个灯光调节按钮也在此处,518预设的灯效非常丰富,比大多数主板的模式都多,也能和主板进行同步,这个设计与酷冷的旗舰C700M相同。

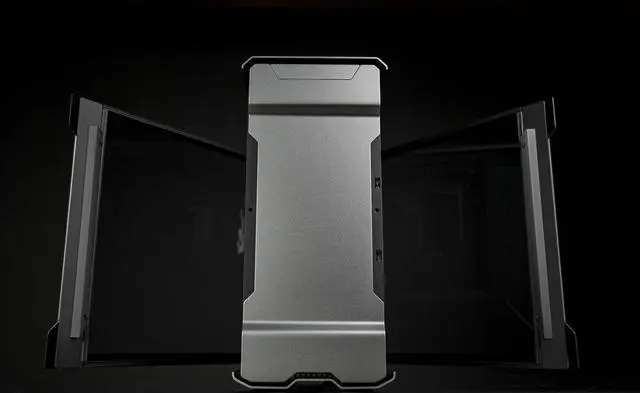

卸下两端钢化玻璃的4颗固定螺丝就能双开机箱进行安装了,双开门酷不酷你们感受下。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fc557dacdj00qdft34000lc000hs00blm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fdf835150j00qdft34000vc000hs00cum.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F26a0f7daj00qdft34000gc000hs00axm.jpg

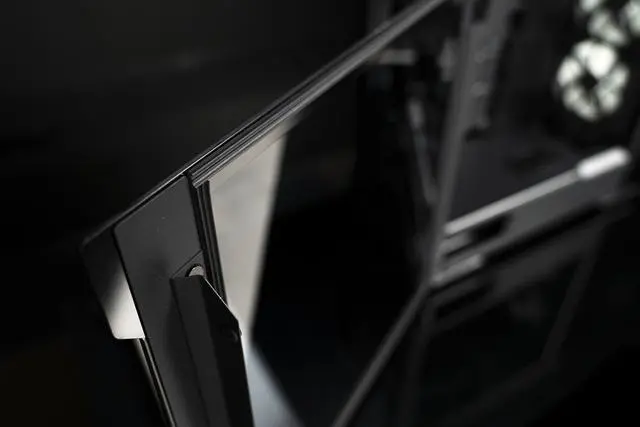

两块磁吸钢化玻璃与机箱交接处均有隔音胶条覆盖,除了隔音之外更重要的是起到隔绝灰尘从玻璃缝隙间进入机箱内。

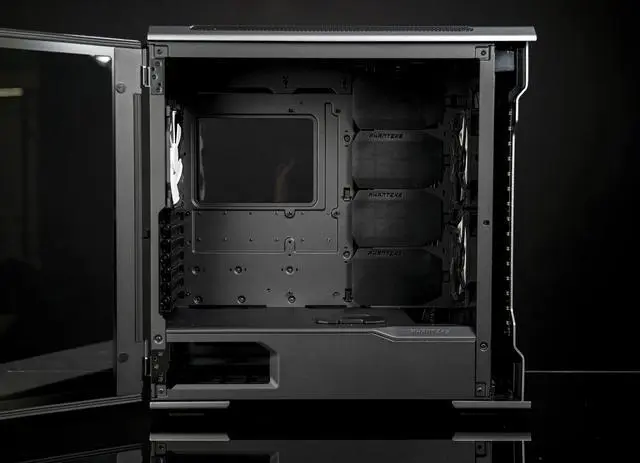

打开玻璃能看到机箱内部,移动档线滑板最大可支持EATX主板安装,前方冷排最大支持420mm规格,在这个体积上能兼容420比较罕见,518加上尾部标配了3个14CM的风扇,虽然一般玩家都会自行替换掉。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F3ac0f2a9j00qdft34000gc000hs00bvm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fcc26f69bj00qdft34000rc000hs00cvm.jpg

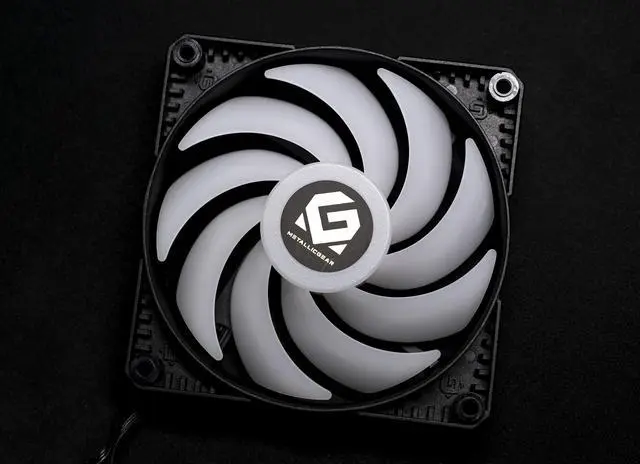

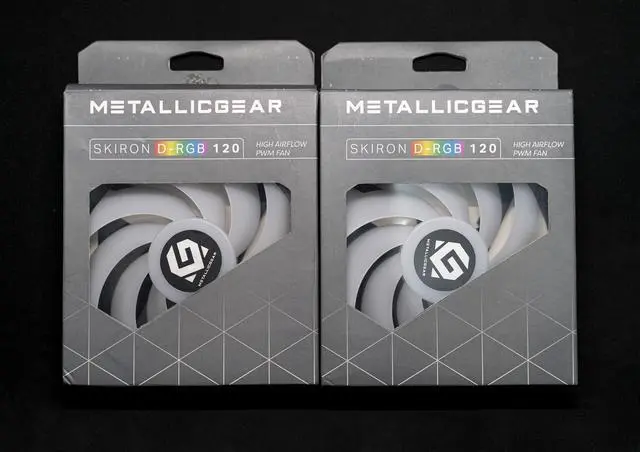

标配的几把风扇全部换成了性价比非常高的 神风SKIRON 5V ARGB风扇,RGB连接方式正好是与518XTG相同接口的,能减少额外的RGB控制器连接
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F6f7995a9j00qdft34000zc000hs00cpm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fbb908b4ej00qdft34000ic000hs00cqm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fcece9720j00qdft34000zc000hs00ckm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F107855fej00qdft34000yc000hs00cwm.jpg

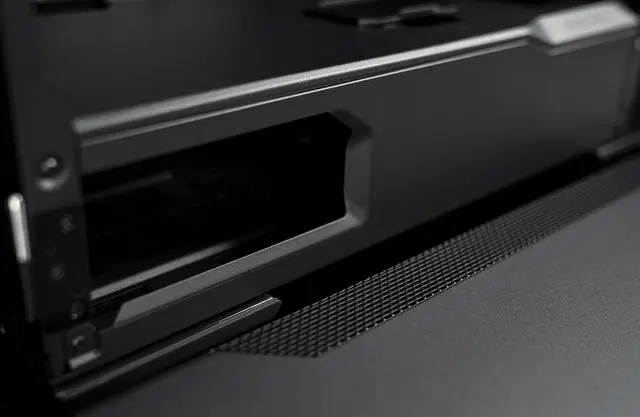

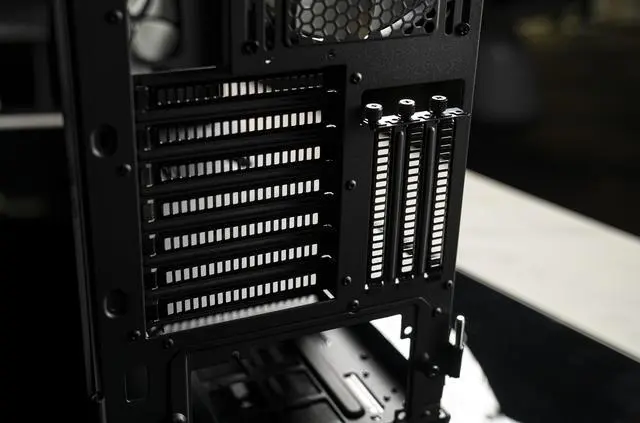

底部追风者LOGO的线条交接处也是RGB发光区,电源仓的开口设计适合展示类似ROG雷神那种带屏幕的电源,机箱的显卡竖插设计提供了3槽厚度,除了非公显卡兼容性增加之外,还能为显卡吸风留出一定空间。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F87a500a4j00qdft34000ec000hs00c8m.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F74f19b70j00qdft34000mc000hs00blm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F6c712173j00qdft34000xc000hs00brm.jpg

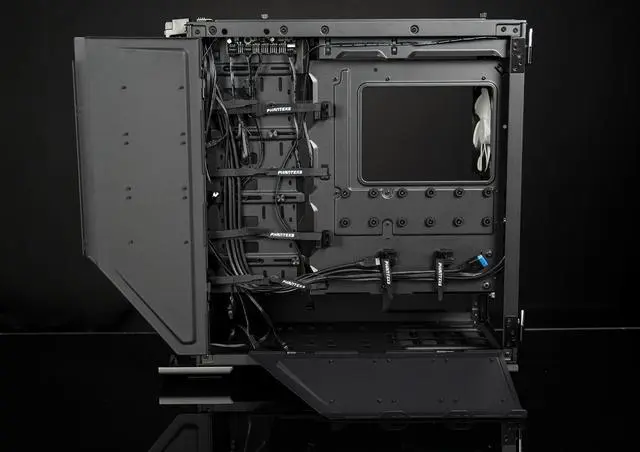

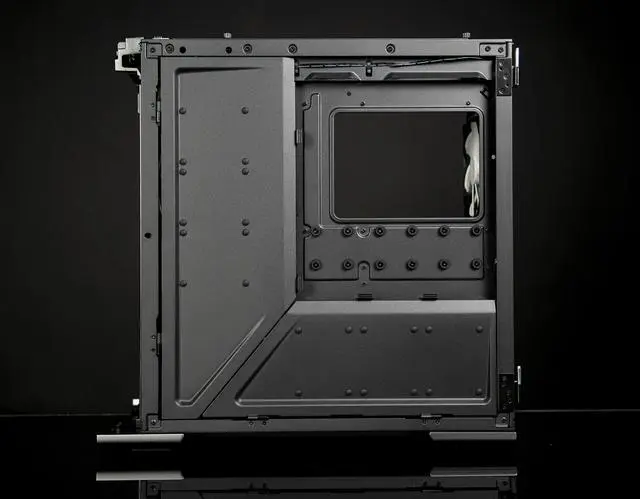

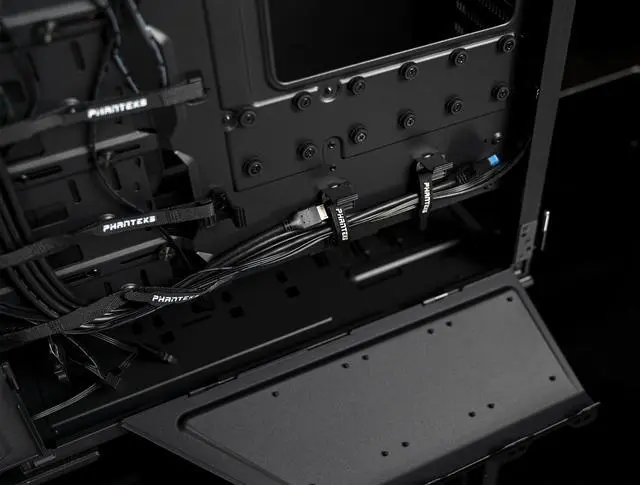

机箱背面我个人是很喜欢的,有遮羞板的存在就能偷懒不理线,如果好好理线的话还能同时安装9块2.5寸硬盘,标配的附件里也能安装两块3.5寸硬盘,不知道会不会真的有玩家塞满了玩,不过到底也是给玩家提供了个可能性。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F18d87e18j00qdft34000sc000hs00dvm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Ff44fa47cj00qdft34000tc000hs00ckm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Ff9e7ba6bj00qdft34000xc000hs00dhm.jpg

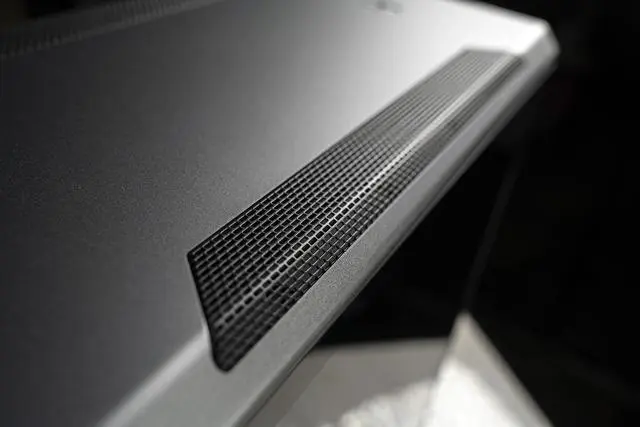

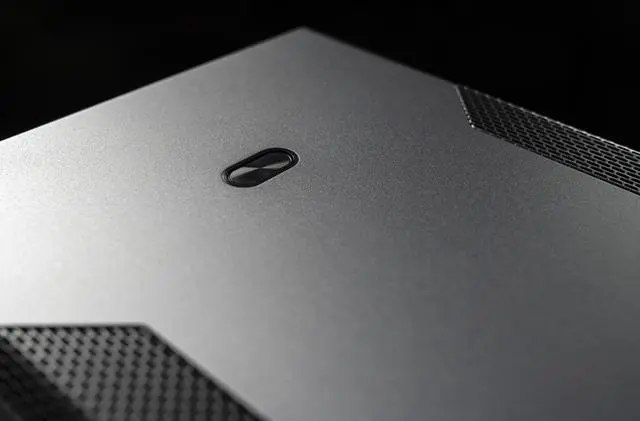

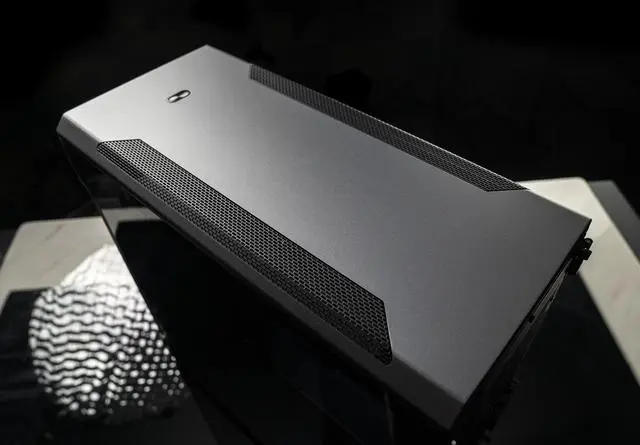

顶部的辨识度与上一代区别就非常大了,上一代不少玩家会自行去切割顶板增强通风,518就一步到位给玩家备好两侧开孔,官方开孔肯定不自己动手整齐不少,整块铝板的阳极质感你们也能感受下
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F330741d7j00qdft34000qc000hs00cdm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F52bce050j00qdft34000oc000hs00bvm.jpg

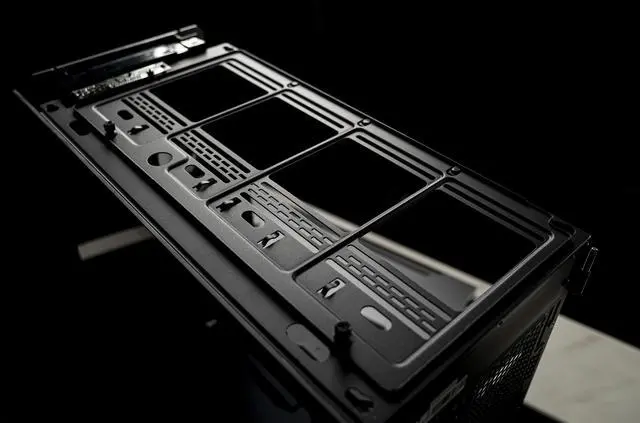

顶部可支持360规格冷排安装,同时也是第二个itx系统的安装区域,安装时可以拧下两颗螺丝取下安装好后再放回去,下面就通过实际操作来给大家展示双系统的安装效果。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F9d690a05j00qdft34000uc000hs00brm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fae43a734j00qdft34000lc000hs00bpm.jpg
双系统电源

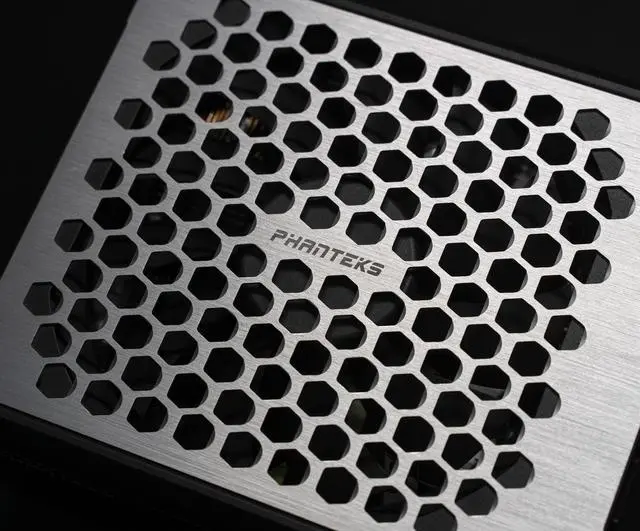

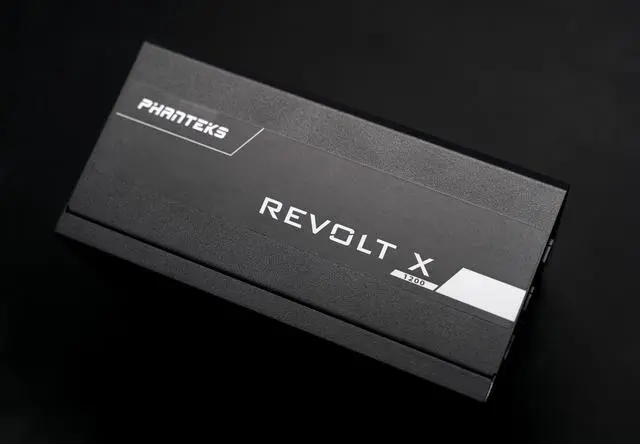

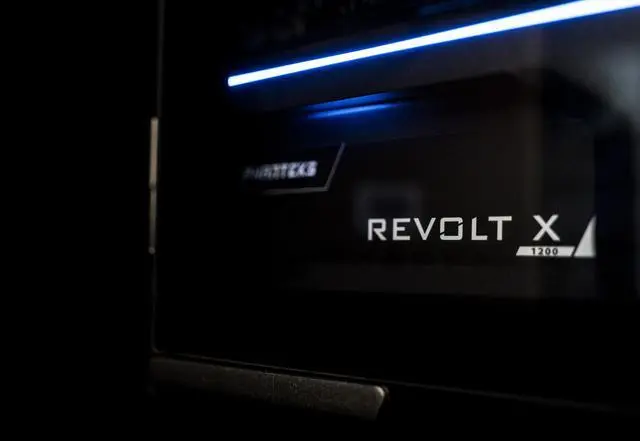

除了机箱支持之外,电源系统也是这次多系统组装的核心配件,毕竟传统电源都是一带一的,所以追风者也针对这类机箱推出了自家的双路系统电源REVOLT X,因为闲置平台功耗并不低还要带三张显卡,所以1200W也是板上钉钉的选择。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F505dc200j00qdft34001pc000hs00erm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F83e2eed0j00qdft34000jc000hs00ccm.jpg

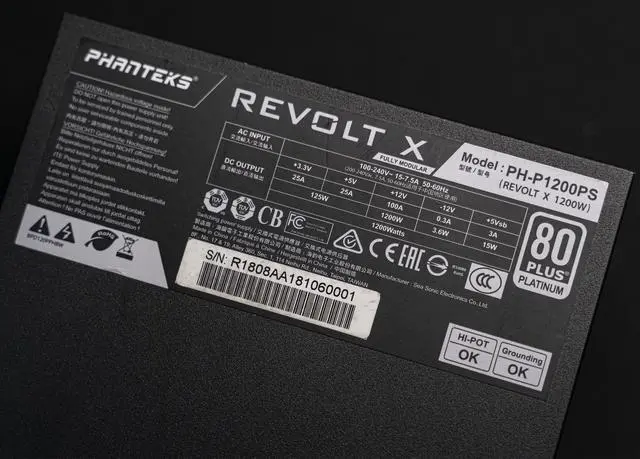

可以看到,REVOLT X的+12V输出是满满的1200W,通过80PLUS白金认证,由海韵代工,并提供长达12年的质保周期,妥妥战到硬件淘汰几次。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F58cbed70j00qdft34001cc000hs00crm.jpg

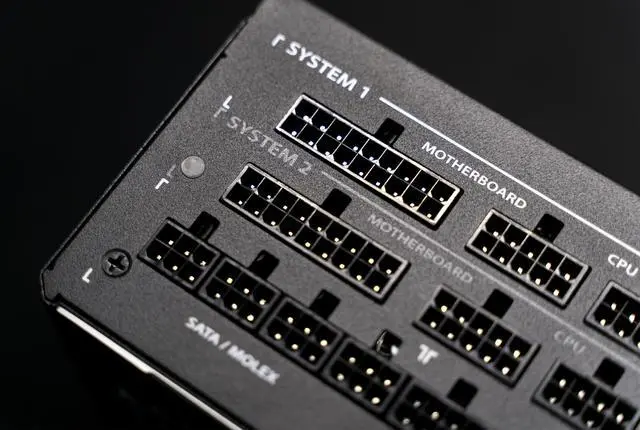

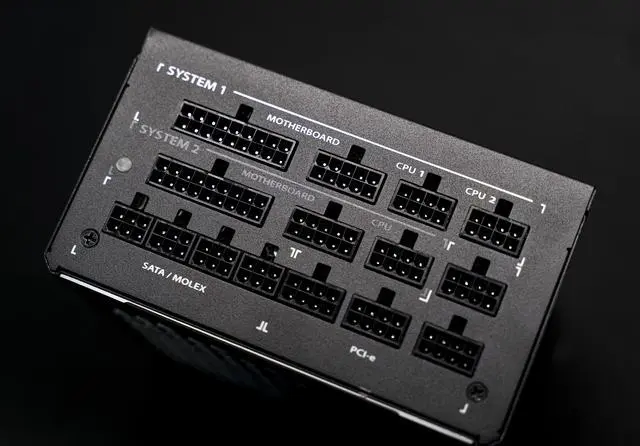

支持双系统的秘密在接口配置上就能看得出来,模组接口配置了2套接口,白色丝印标识的SYSTEM 1第一套系统的模组插座,两个8Pin CPU供电,SYSTEM 2默认配备了硅胶防尘塞,防止接口闲置的时候进灰老化。当SYSTEM 2接上并且启动的时候,SYSTEM 2一侧的白色LED灯会亮起,我这套系统正好所有插座都全部利用上了,满足强迫症插满的欲望!
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fbb8cad66j00qdft340012c000hs00cem.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F04cee655j00qdft340019c000hs00bym.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F69bef5f0j00qdft34000ec000hs00c9m.jpg
整机展示

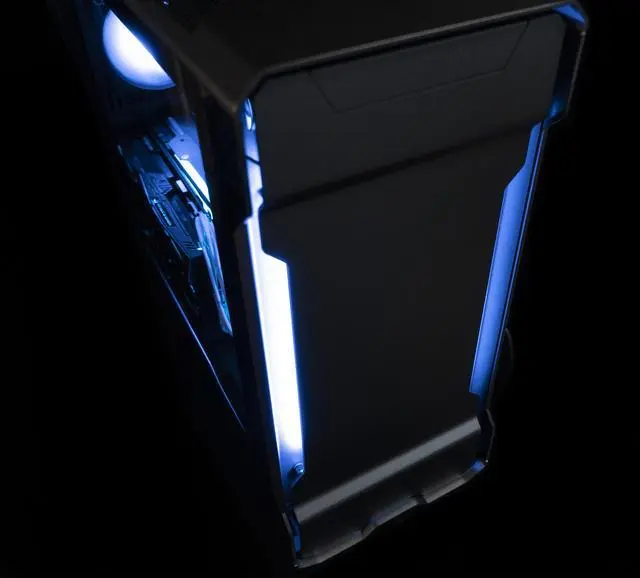

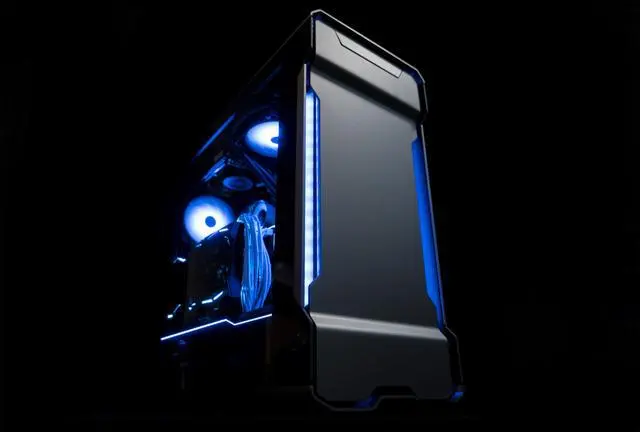

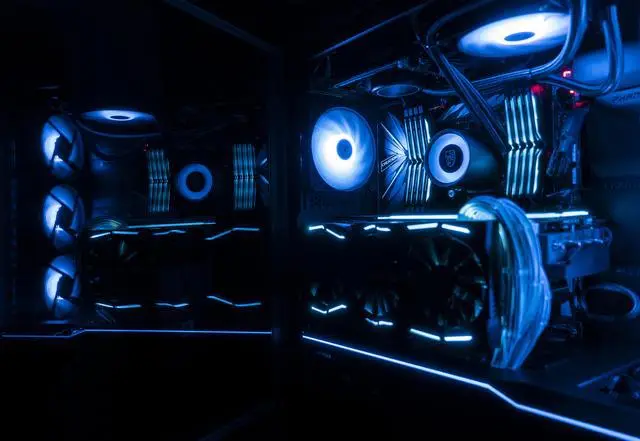

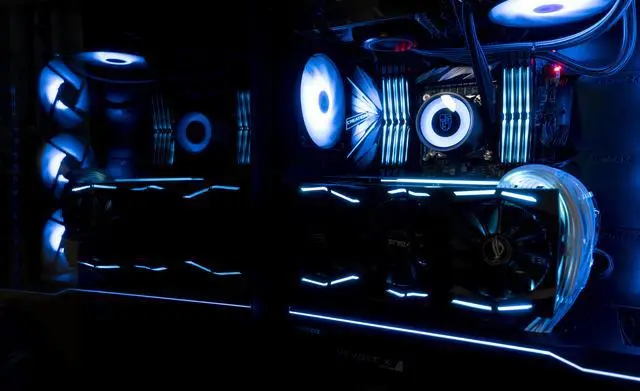

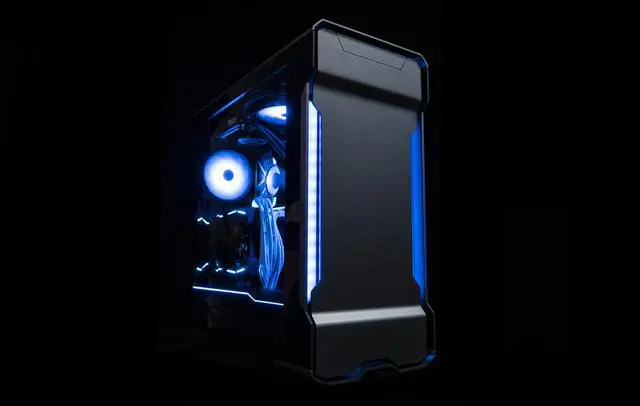

整机颜色还是调整成我最爱的薄荷蓝,518XTG前面板的反射RGB想法还是非常赞的,只是灯珠仔细看的话还是能看得出间隔,如果能加一层柔化层效果会更好,
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F61f30d97j00qdft34000fc000hs00bam.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F72781c5bj00qdft34000mc000hs00g2m.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F63455010j00qdft34000jc000hs00c9m.jpg

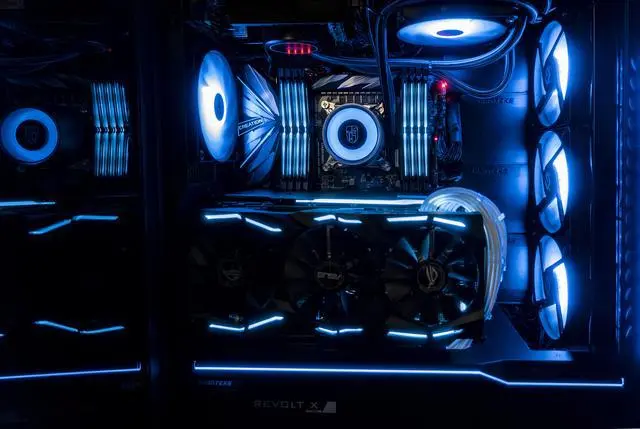

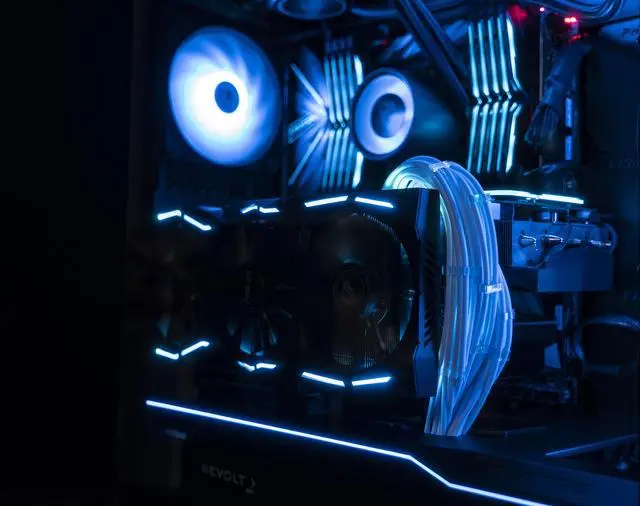

首先映入眼帘的是通过延长线竖插的猛禽O11G,基本上是518XTG竖装的极限厚度,背靠越肩厚度的闪电刚刚好,不过这并不是散热最优解,散热最优解应该是将涡轮散热的5700XT放在这,但是为了Z170游戏性能和颜值,先选择了这样安装,不过后面又遇到了一些问题,下面再谈。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fc7ee49a6j00qdft34000xc000hs00avm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fb2d5ca88j00qdft340014c000hs00bxm.jpg

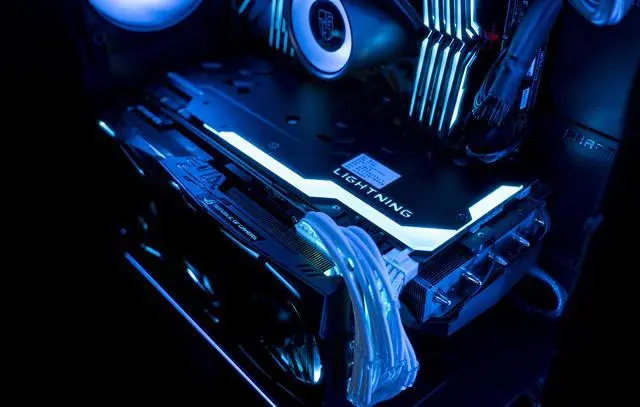

微星1080Ti的闪电Z收藏至今,依旧觉得它是目前闪电显卡的颜值巅峰,好看的RGB背板,加上媲美水冷的超强散热,卡皇当之无愧。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F6d4c1049j00qdft34000zc000hs00bbm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Feacffbffj00qdft340014c000hs00bvm.jpg

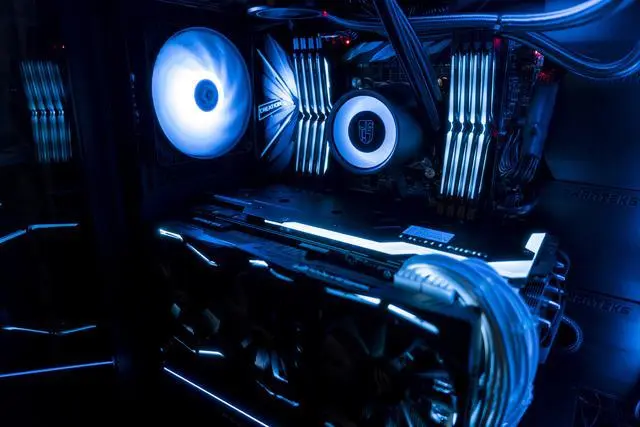

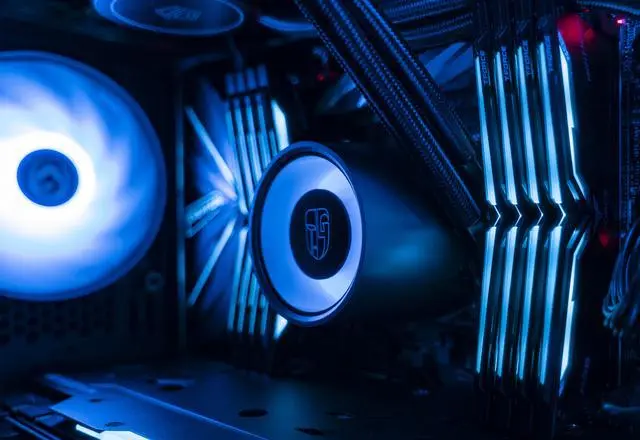

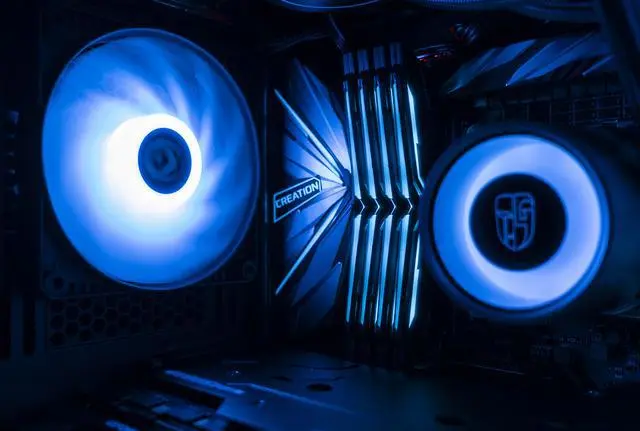

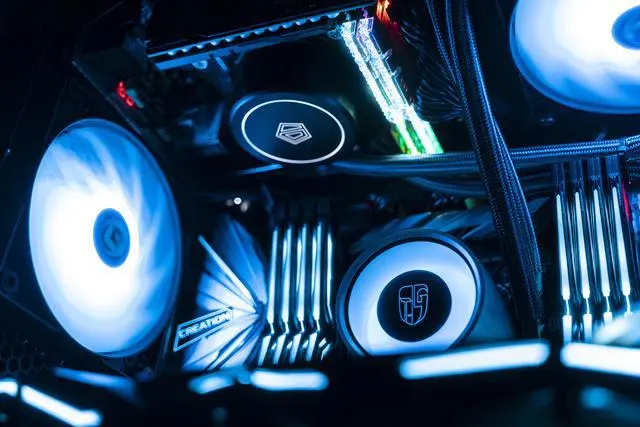

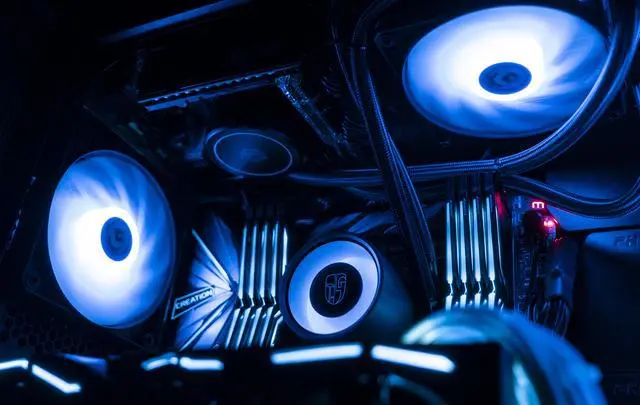

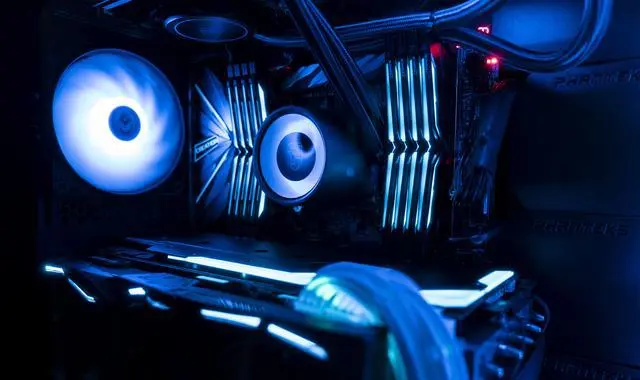

九州风神船长+十铨夜鹰+创世 三个发光搭配起来莫名协调,其实三个不调成薄荷蓝,默认的光效流动也挺好看,但还是让他们整体统一比较贴合我的Style。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fc6d8452aj00qdft34000yc000hs00akm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fd68843eaj00qdft340013c000hs00c8m.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F575eef71j00qdft34000xc000hs00bzm.jpg

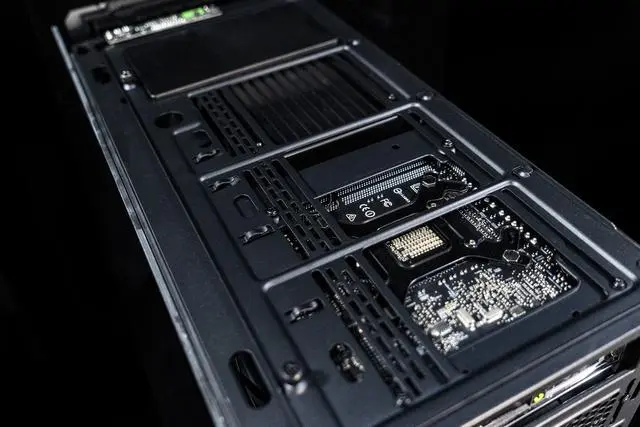

顶部能看到M8i游戏平台,散热风扇其实是跟着X299平台走的,在它没开机的时候也能起到散热排风的作用
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F1e387423j00qdft340012c000hs00b9m.jpg

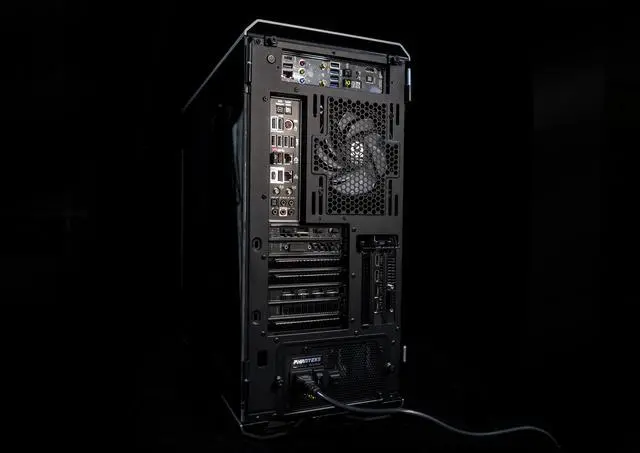

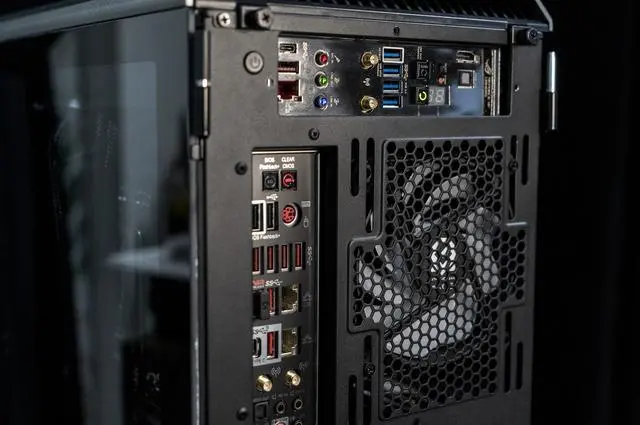

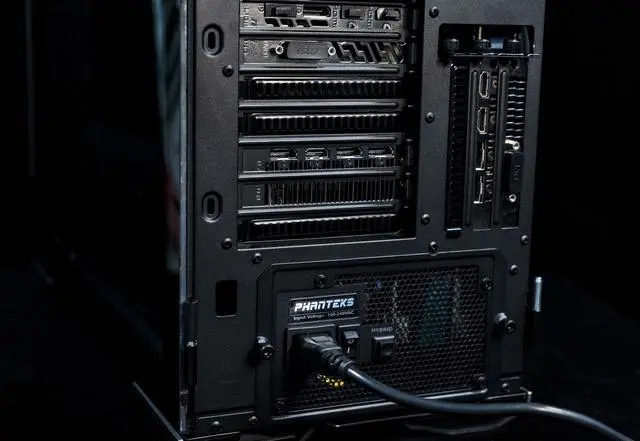

背面能看到两套平台的IO区,可以说是塞得满满当当了,愿意的话最多可以接驳14个显示器同时使用
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F4546904ej00qdft34000lc000hs00clm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fa09f01fej00qdft34000zc000hs00c9m.jpg
游戏平台开机键位于游戏平台左侧,跳线是独立连接到主板上的,安装第二个平台之后散热只能使用120规格的水冷散热或者是下压式风冷了,有条件的小伙伴甚至可以使用分体水冷将两套平台散热连接起来
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F1656a894j00qdft340012c000hs00btm.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F22d03bdej00qdft340014c000hs00bvm.jpg
点亮后ID-COOLING的120水冷默认白光,用来压开过盖的8086K没什么问题,要注意用下压式风冷的话,会顶到内存槽,高度限制比较大,就是每次开机游戏平台的时候要伸手在机箱后背摸索一番。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F6ec1af01j00qdft34001bc000hs00bvm.jpg
动态展示












系统测试

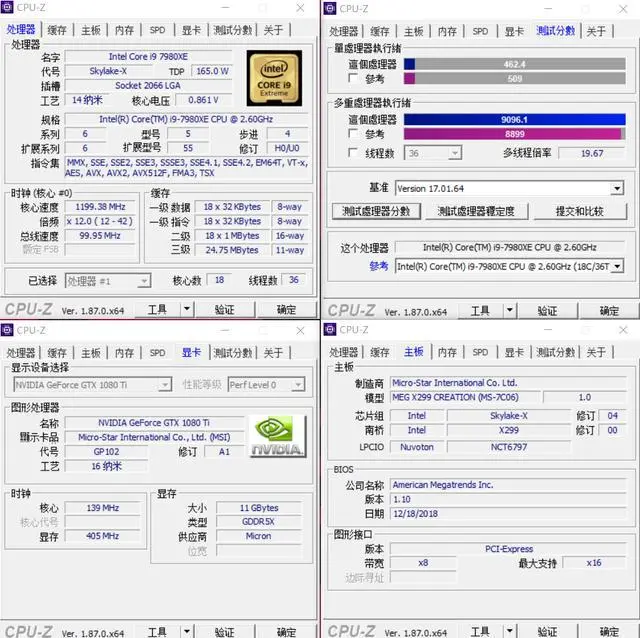

首先是X299的Win10平台,CPU用的是7980XE,18核36线程,用来剪剪片子PP图啥的也够用,不过手里这个一直没开盖,温度在那也超不动,就默认用用。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F73dd0795j00qdft34002fc000hs00hqm.jpg

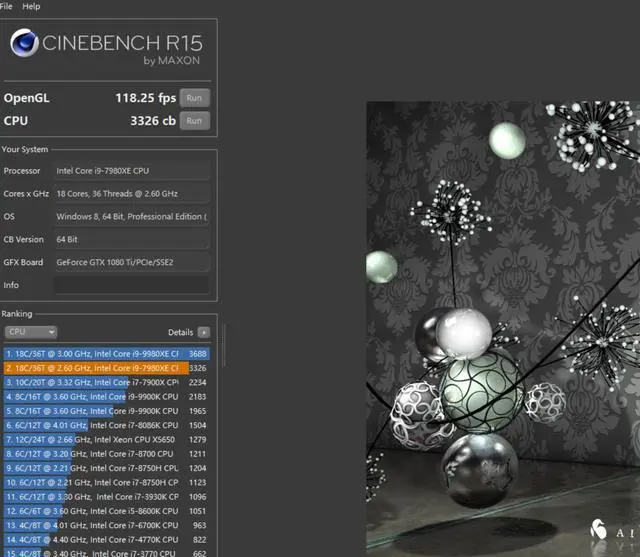

下面简单测试下,“过气旗舰”的性能相信感兴趣的人并不多了,内部硅脂导致效能比我的9980XE差一些些,跑分更是比不过我的3950X了,不过说起装黑苹果的话,还是牙膏厂这边方便些。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F7b309279j00qdft34001hc000hs00fhm.jpg

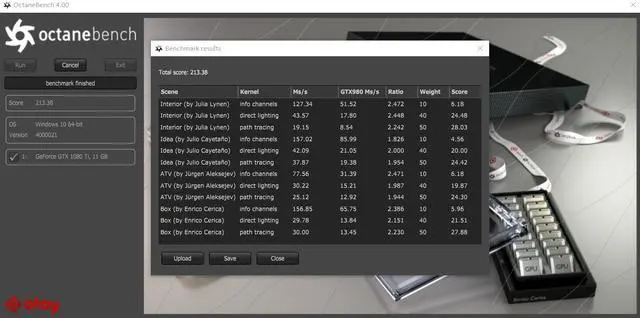

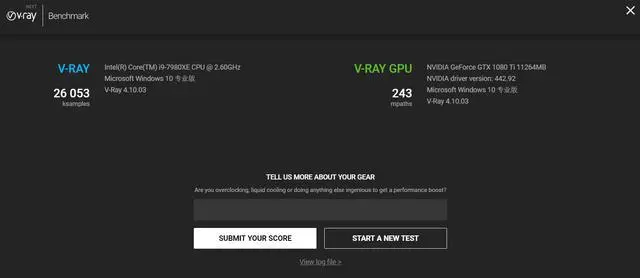

显卡渲染性能这边,在Win10这边只安装了N卡的驱动,再安A卡驱动感觉会冲突,1080Ti比起GTX980性能强上一倍多一点,老黄刀法还是相当OK的,11G显存+CUDA放着20系里性能依旧不算弱,关键是闪电真好看~!
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fdb0fb622j00qdft34000wc000hs008um.jpg
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F4e86845dj00qdft34000cc000hs007qm.jpg

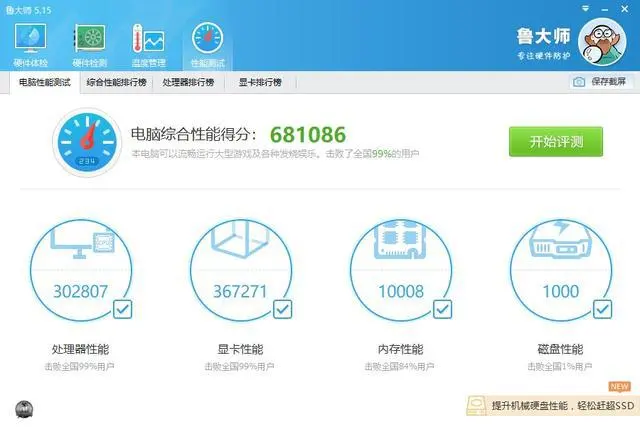

最后放上一张Master.Lu的分数图,905P硬盘分依旧是快得分数异常,大家就娱乐一下
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fb905f831j00qdft34000xc000hs00bvm.jpg

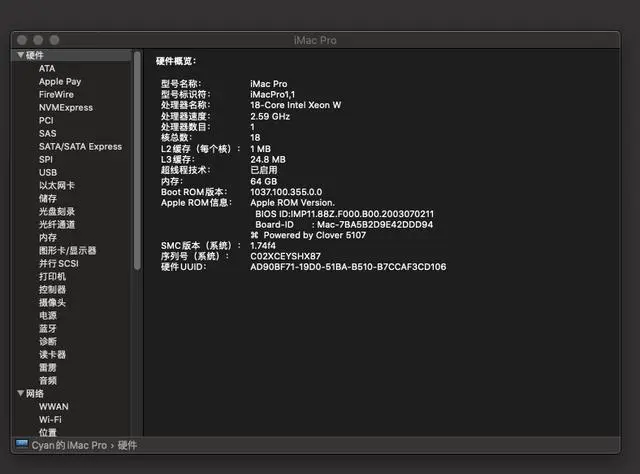

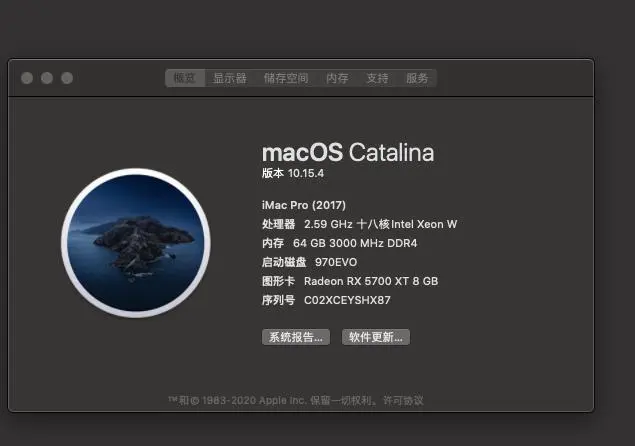

再来就是黑苹果系统这边,找熟人一顿饭搞定,10.15.4均能正确识别,其实我也不是MacOS刚需,只是想试试学习下Final Cut Pro X的剪辑体验
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Fb58cd68aj00qdft34000qc000hn00cem.jpg
但是两张卡在一个X299平台上安装两个系统,确实产生了一个暂时无法解决的问题,选择系统的时候,需要在Bios里修改第一启动项,并且两张卡都必须分开连接两个显示器,这样使用起来就不是特别方便
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2Ffd29a722j00qdft34000wc000hs00d6m.jpg
至于M8i+i7 8086K+1080Ti游戏平台这边,游戏性能基本等于现在的10600K+2070S组合,这里就不测试了,就如上面说的双系统切换问题,倒是可以将5700XT跟猛禽1080Ti换个位置,让M8i+5700XT成为黑苹果平台,这样显卡散热也会好一些,但是好不容易装好,就懒得拆了,回头再折腾的时候再想想办法吧。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0714%2F1c7a14f4j00qdft340011c000hs00e2m.jpg
总结
实践是检验真理的唯一标准,比起云装机,经过这番折腾之后,虽然实现了一机三平台,但是里面还有存在一些问题,目前这样能利用好手边的闲置硬件也算一件美事,将机箱塞得满满当当也属于一种满足感吧,得亏追风者的PM们想出来一个ATX机箱能有这样的玩法,等有空再给大家更新完善这台“闲置硬件主机”吧,我是Yex,我们下期见~
