技嘉在Z690上市以来已经推出了大量新品主板，这次我们给大家带来技嘉小雕新品Z690 AORUS PRO主板的评测。小雕是技嘉AORUS雕牌系列中的主打，用料不俗。技嘉小雕PRO Z690 AORUS PRO主板（以下简称：技嘉小雕PRO Z690）供电模组达到了16+1+2相，并支持新一代的DDR5内存与PCIE5.0技术，可充分满足高端12代酷睿平台的需求。
01 技嘉小雕PRO Z690 主板介绍

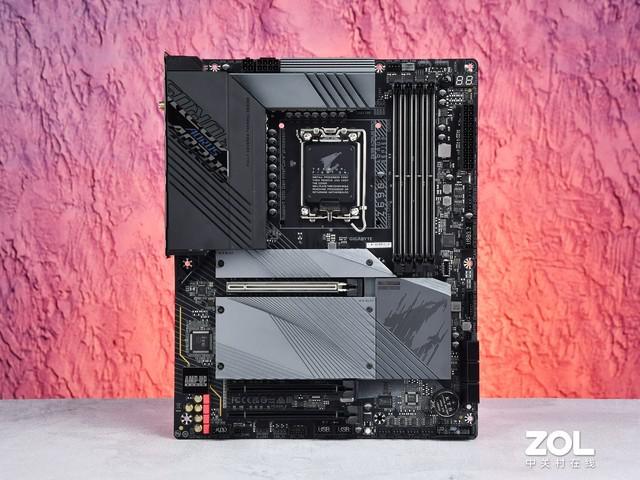

技嘉小雕PRO Z690主板采用标准ATX板型打造，主板整体风格依旧是经典的暗色格调，灰黑色的装甲，LOGO位于芯片组散热片和VRM散热片上方。

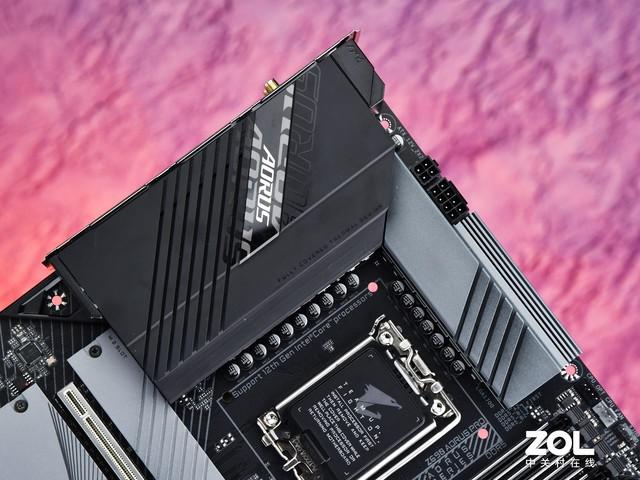

技嘉小雕Z690 AORUS PRO主板 主板供电区域由一块超大的VRM散热鳍片覆盖，比传统散热片面积更大， 同时技嘉还采用一体成型设计，拥有更出色的散热效果，以应对高端12代酷睿带来的供电散热压力。

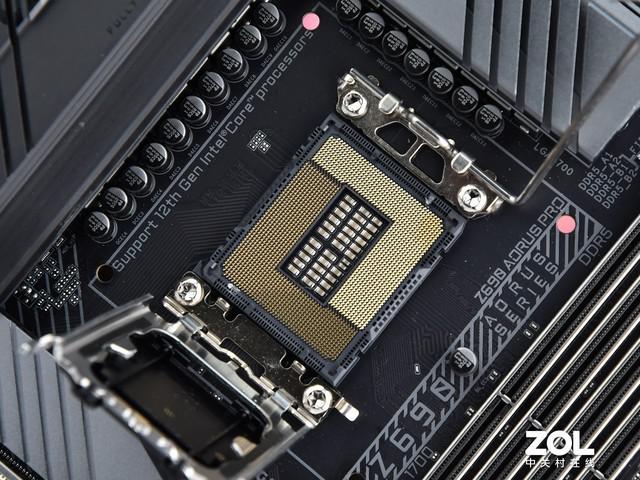

目前Z690主板插槽以及升级为了LGA1700，不再兼容前几代的酷睿处理器，只有12代酷睿才能搭配Z690主板使用。
LGA1700 技嘉小雕PRO Z690主板背面虽然没有金属背板覆盖，但在背部内存区域使用了遮罩设计，将内存的布线隐藏在PCB板之下。难道是减少拿起主板被扎手的几率？当然这只是附加的好处，真正的原因是用来抗干扰，让内存超频更稳定。
技嘉小雕Z690 AORUS PRO主板 技嘉小雕PRO Z690主板提供4根DDR5内存插槽，最高支持支持DDR5 6200(O.C.)MHz频率的内存，插槽还用了SMD贴片工艺加固，防止插拔意外造成损坏，挺高耐久度。SMD贴片工艺也是这次高端技嘉Z690主板标配工艺，在大部分的AORUS主板内存插槽和显卡插槽上都能见到。
内存插槽 显卡插槽有三根，其中一根使用了上面提到的SMD贴片工艺加固，这根插槽支持PCIe 5.0 x16，另外两根支持PCIe 3.0，带宽都是x4。
显卡插槽 显卡插槽下方是4个M.2插槽，全部使用金属散热片覆盖，全部支持PCIe 4.0，不过第一根直连CPU，理论上性能会表现最好，如果只有一个M.2固态，建议插在这跟插槽里。

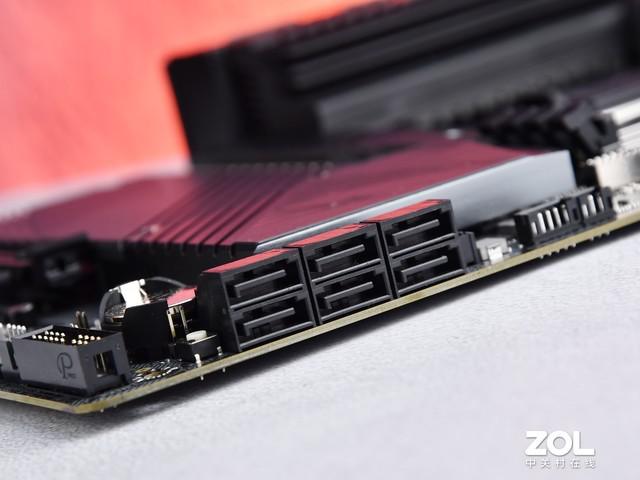

M.2插槽 SATA固态有6个，支持RAID 0、RAID 1、RAID 5及RAID 10组磁盘阵列。

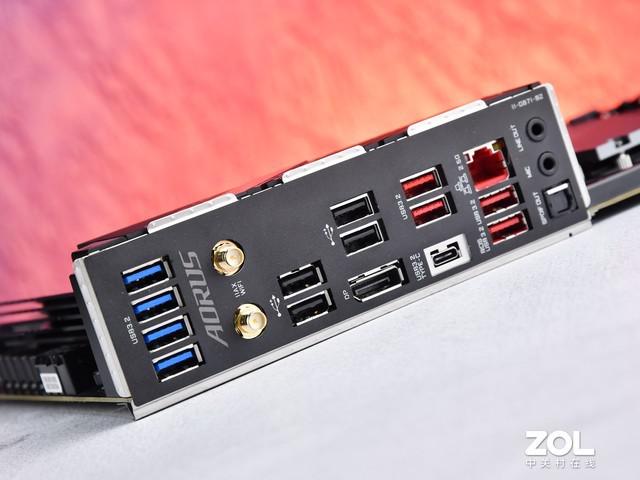

SATA 技嘉小雕PRO Z690主板预装了I/O背板，接口提供4个USB 3.2 Gen 1接口，4个USB 2.0接口，4个USB 3.2 Gen 2 Type-A接口，一个USB 3.2 Gen 2x2 Type-C接口，一个DP接口，一个2.5G网口，一个WIFI6天线接口以及2个音频接口。
I/O
02 技 技嘉小雕PRO Z690主板用料

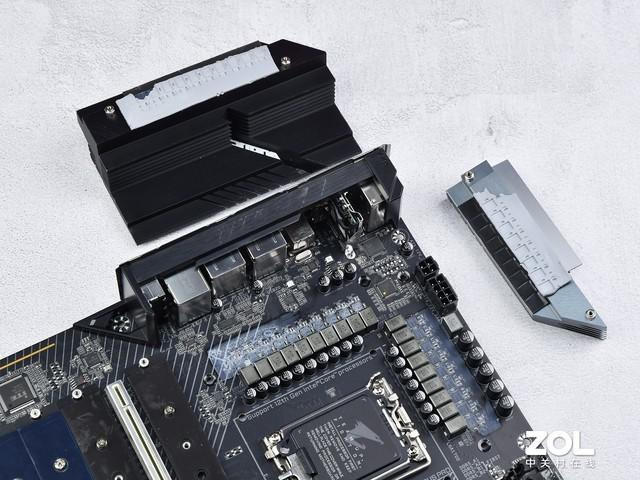

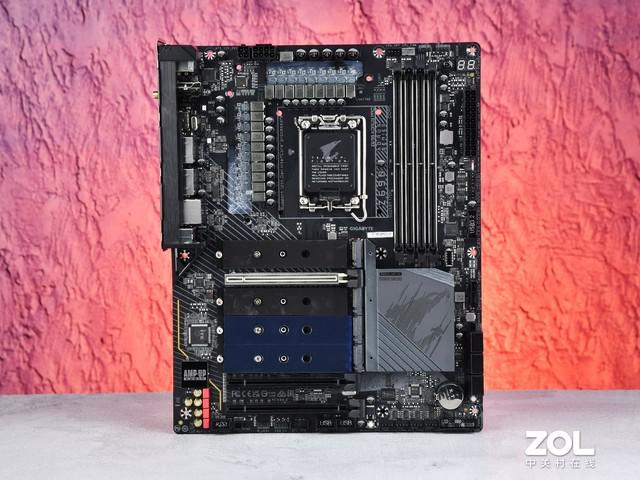

拆开装甲，可以看到技嘉小雕PRO Z690主板的元件布局十分规整，设计相当讲究。

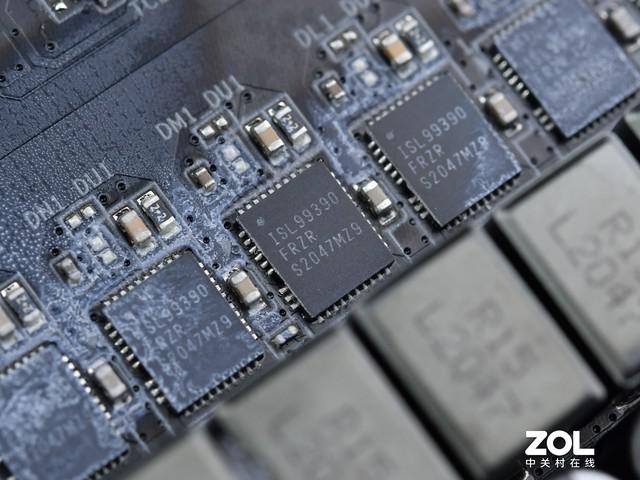

技嘉小雕PRO Z690主板采用16+1+2相供电设计。其中16相为核心供电，PWM主控芯片为RAA229131，MOSFET为ISL99390，单相电流输出可达90A。这个供电素质相当不错了，能承载12代酷睿带来的压力。
主板供电

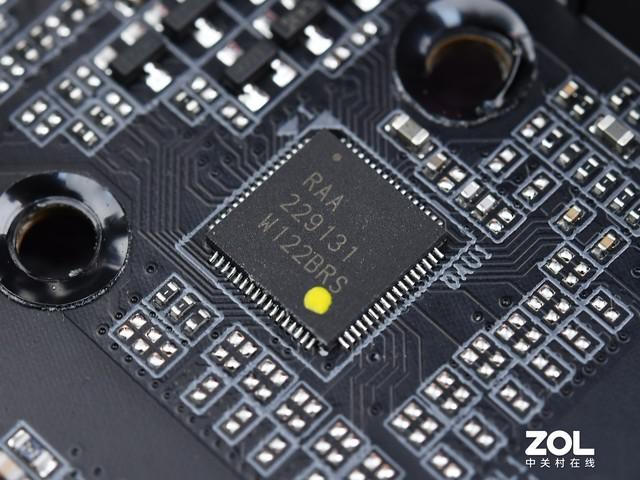

RAA229131

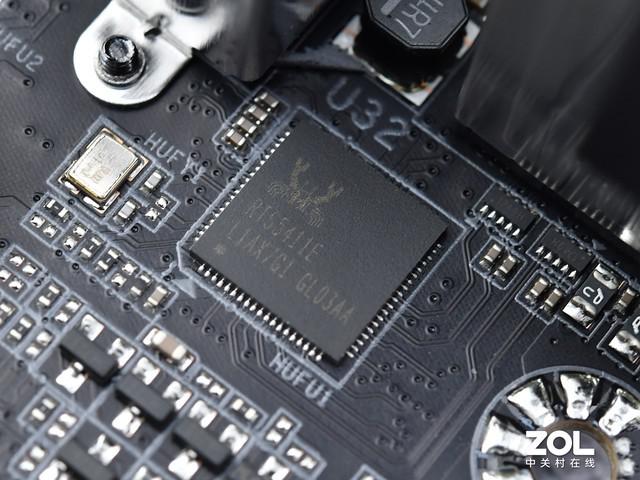

ISL99390 USB控制芯片为RTS5411E。
这款主板接针跳线十分齐全，提供了5V ARGB和12V RGB，能通过技嘉RGB FUSION 2.0灯光系统实现灯效联动。

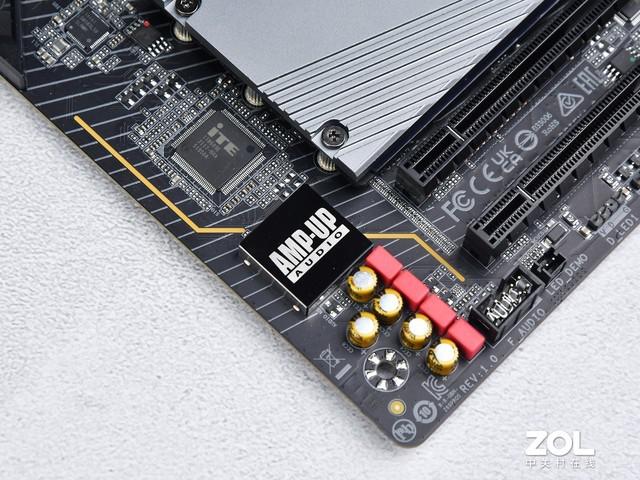

声卡使用ALC 4080芯片，目前次旗舰级别声卡。

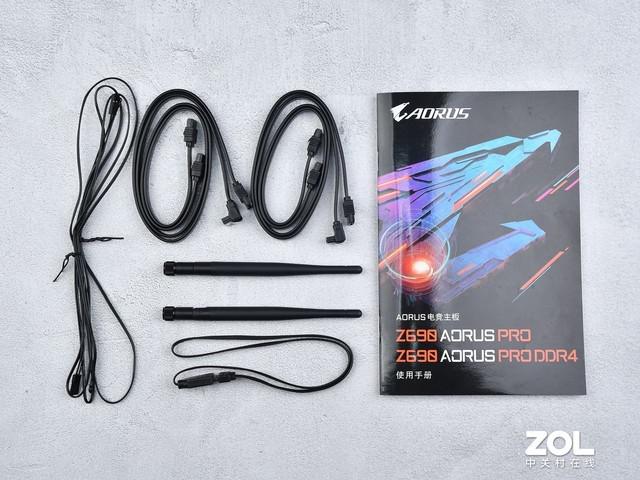

最后在配件上，技嘉提供了常规的SATA线，以及WIFI 6无线增强天线，
03 技嘉小雕PRO Z690主板BIOSBIOS
技嘉这几年对主板BIOS进行了升级，目前到了Z690这一代，更是相当讲究。这次DDR5内存为了保证稳定，BIOS电压默认规定是1.1v，而技嘉小雕PRO Z690主板的通过精妙的电路设计，在BIOS中解锁了PMIC安全模式，让DDR5电压重新变为可编程，让大家更随心所欲的调节内存超频。

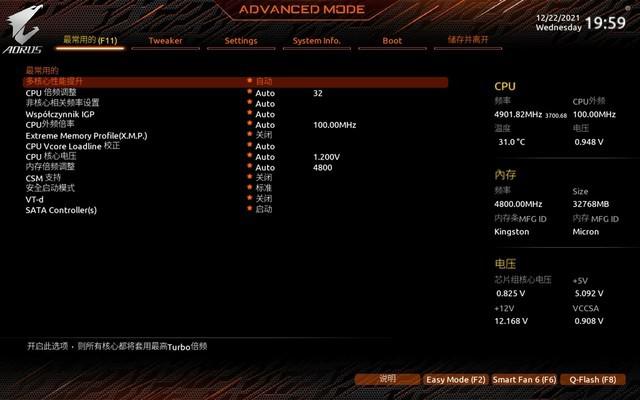

主菜单
常用功能
超频设置
电压调节 这一代技嘉Z690主板整体BIOS界面对比之前没有太大变化，依旧是完整的中文化图形BIOS设计，同时引入了DDR5电压，12代酷睿大小等相关设置，方便进阶用户调校。
03 实战测试
下面咱们开始实战测试，首先介绍一下测试平台。
测试平台 CINEBENCH R20： 首先来看一下CINEBENCH R20的测试成绩，这款软件能够测试处理器的单线程和多线程基准性能。
图片说明 搭配DDR5内存的12代酷睿无疑是目前最强大的桌面端PC平台，在技嘉小雕PRO Z690主板上12代酷睿旗舰i9-12900K以及DDR5内存能发挥非常出色，CINEBENCH R20单核心性能突破新高，达到了779，是目前单核性能最强的处理器。 3D Mark： 下面我们进行3D Mark的测试，测试的项目有基于DX11环境的Fire Strike和基于DX12环境的Time Spy。
Fire Strike

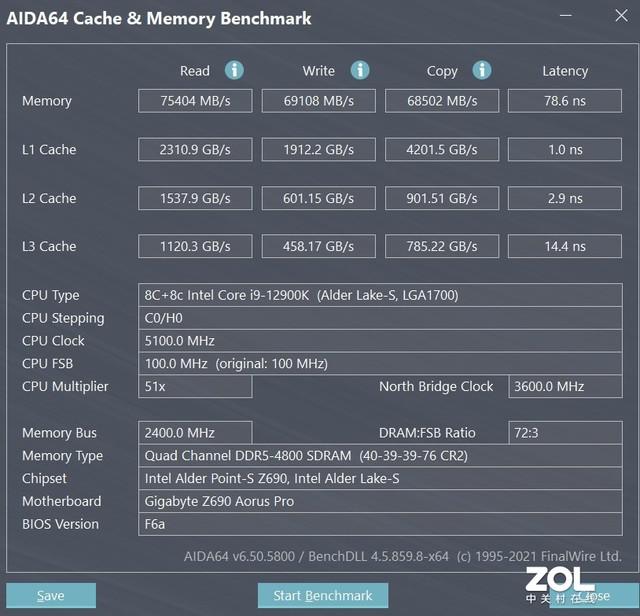

Time Spy 在3D Mark的测试中，Time Spy成绩超过了平均水准，而Fire Strike则略低于平均水准，整体性能发挥正常。 内存测试： 有DDR5内存性能上限比DDR4高很多，下面用AIDIA 64测试一下DDR5内存的读写性能。
未开启XMP的情况下，4800MHz频率的DDR5内存就读取性能已经远超DDR4，目前如果想要搭载最强大的PC平台，DDR5内存必不可缺。 游戏测试： 接下来我们进行游戏测试，我们选用了《刺客信条:英灵殿》、《孤岛惊魂5》这2款三A大作以及《CS：GO》这款网络游戏，分辨率使用2K，均使用BENCHMARK进行测试。
《刺客信条:英灵殿》

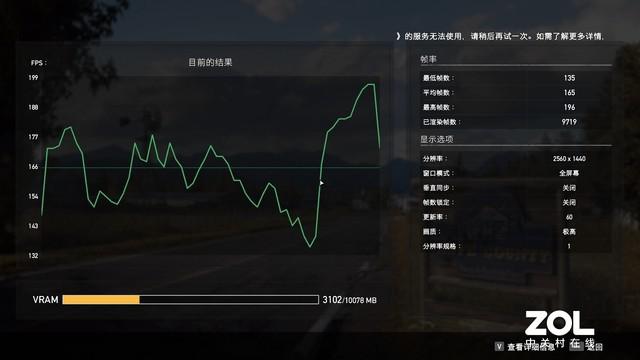

《孤岛惊魂5》

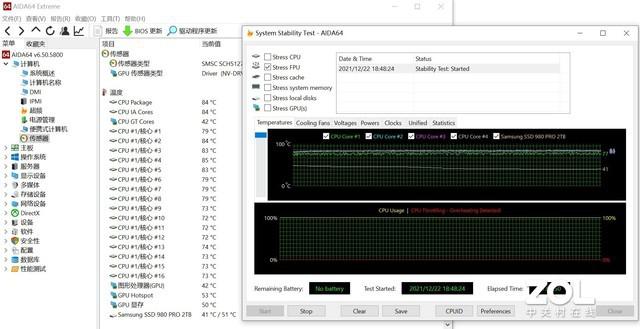

《CS：GO》 很显然，12代酷睿搭配高端RTX 30显卡玩游戏完全不是问题，如果想要打造顶级游戏平台技嘉小雕PRO Z690主板+酷睿i9-12900K或许是不错的选择。 拷机测试： 最后我们使用AIDA64进行拷机测试，看看技嘉小雕PRO Z690主板的抗压能力。
经过了1个多小时的拷机测试，技嘉小雕PRO Z690小雕主板的散热效果相当给力，即使是压力最大的FPU单拷，也让酷睿i9-12900K的温度稳定在了84℃左右，完全能顶住这款处理器的压力。
03 写在最后
技嘉小雕PRO Z690主板代表了技嘉用料升级的成果，目前即使是这款入门的AORU主板也拥有较为出色的用料设计，供电达到了16+1+2相，核心总供电可输出1440A的电流，放在前两年这种供电水准都是旗舰级别主板才有的。 其他功能，技嘉小雕PRO Z690主板也没有落下，这款主板搭载ALC 4080高端音频系统，2.5G网卡、WIFI6无线网卡，还支持PCIe 5.0这种面相未来的协议，丰富的USB接口以及4个M.2插槽，在拓展能力，功能和网络以及PCIe上都能满足当下主流高端PC的需求。
技嘉小雕PRO Z690主板目前售价2999元。对于一般的主板来说，价格较高，但放在DDR5主板中，价格就算中下水准了，算是一个平民DDR5主板。适合对DDR5有需求，主板预算又不太高的用户选择。 技嘉小雕PRO Z690主板适合搭配的处理器有两种，一种是跟我们测试平台一样搭配旗舰酷睿i9-12900K/KF两款旗舰处理器，搭配DDR5内存可以打造目前旗舰性能平台，我们测试也能看出技嘉小雕PRO Z690主板可以轻松的住酷睿i9-12900K，搭配使用完全没问题。 另一种是搭配酷睿i7-12700K/KF处理器，这款处理器定位与技嘉小雕PRO Z690主板差不多，价格比酷睿i9-12900K/KF便宜，适合目前追求极限性能又打造高端DDR5平台的用户。至于剩下的酷睿i5-12600K/KF则不太推荐，到不是不能用，主要是技嘉小雕PRO Z690主板支持DDR5，DDR5本身就价格不配，在搭配中端的酷睿i5-12600K/KF有些大材小用。
|
