一、简介
花100块自制掌机，你觉得值吗？
设计电路不过多介绍，大家看原理图的设计即可，主要是更改了供电部分及按键，重新布局增加了电池和扬声器的位置，去掉了3.5耳机接口，验证后基本功能完好。 总成本大概一百块不到的的样子，电池容量是450mAh，大概能用两三个小时，成品尺寸45*100*11mm。 这个游戏机最主要的难点在于代码的烧录，下面会着重介绍。 二、烧录 - 在焊接完成后首先进行bootloader的烧写；
- 打开flash_download_tools_v3.6.6.exe；
- 选择ESP32 然后按此截图将参数设置好；
- 选好串口（CH340串口驱动自备）；

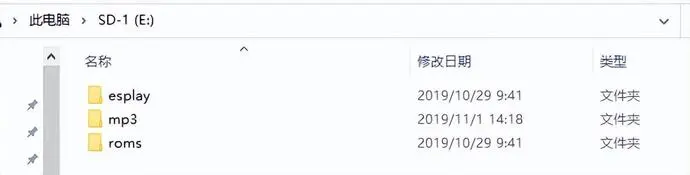

最后把SD卡压缩文件解压，放入SD卡中就可以了。

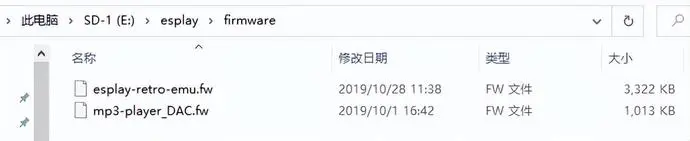

其中这两个分别是游戏和MP3的两个固件，还有其它大神的固件也可以刷，开机时按住menu键就可以进行固件选择。

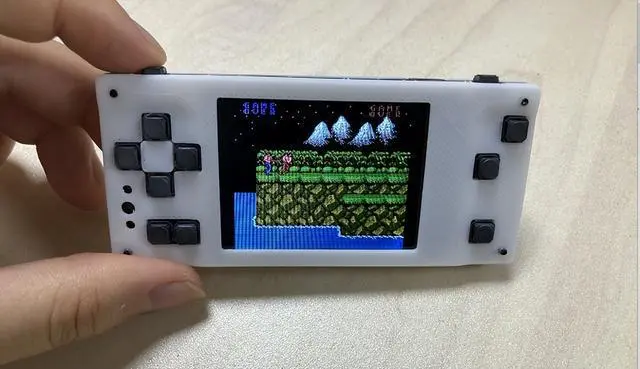

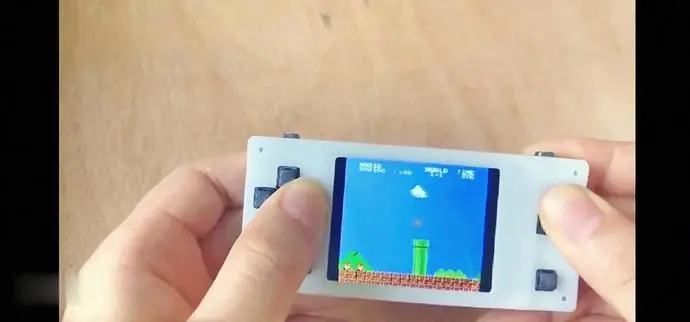

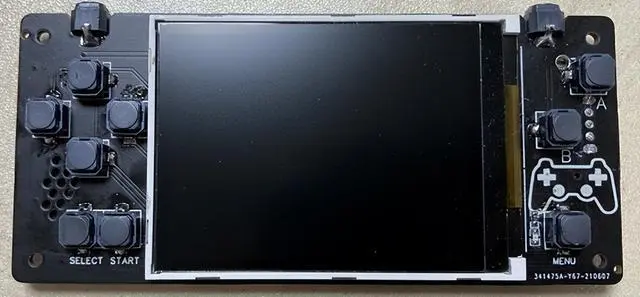

至此再装上外壳，该ESPLAY就完成了。 三、注意事项 如bootloader烧录不成功，先检查串口是否识别，再用串口助手或者arduino查看有没有输出。 新的ESP32一般会带有AT（或其他程序会进行串口打印），波特率选15200。 四、成品展示
五、电路设计欣赏

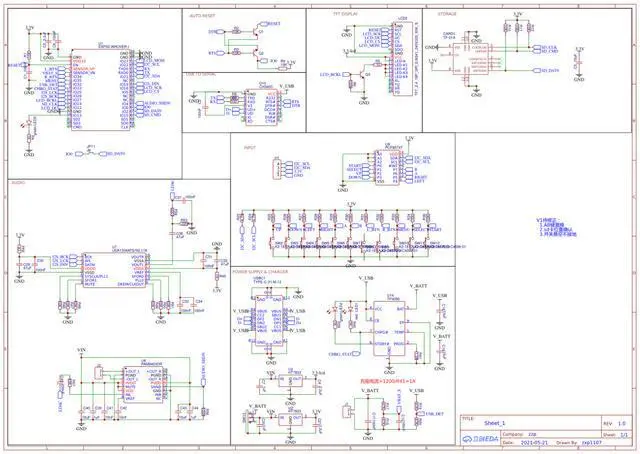

原理图

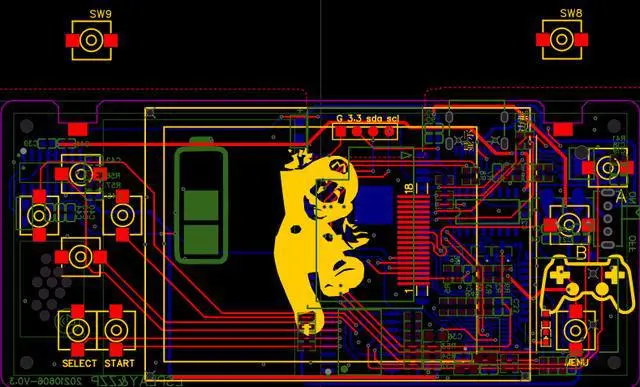

PCB图

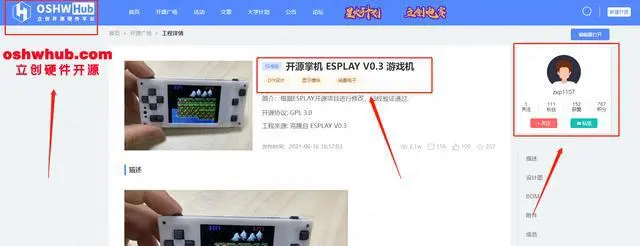

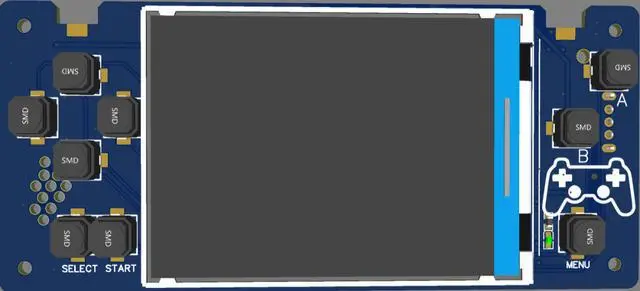

3D图 六、下载附件 按截图提示找到附件下载处或私信我领取
