自30系发布以来，就非常的好奇FE版的铝合金外框和散热器翅片部分是怎么安装的，也很好奇内部的结构是啥样子的，所以今年在我弄到一张RTX4090的显卡之后，在10月15日晚上就一时兴起，将RTX4090 公版拆了个彻底。 好奇宝宝就是这样的~~~~前置的一些拆解步骤就跳过了，主要是针对这坨散热片。

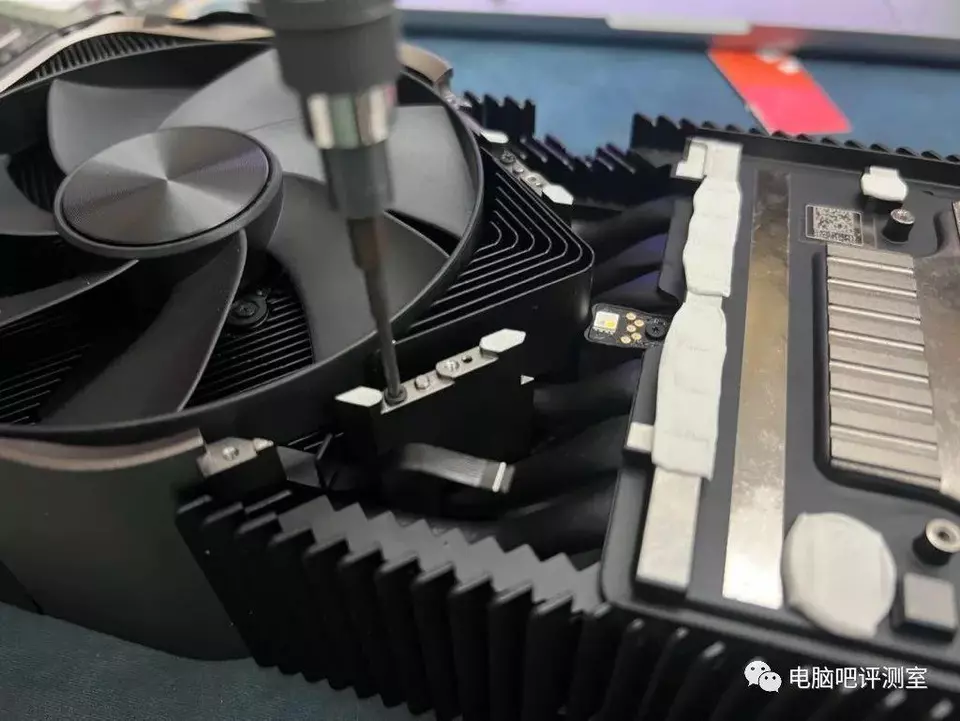

首先中间这两块固定的限位块是要拆除的，两个限位各用一颗超长螺丝，并且限位器本身也会参与外壳的固定。

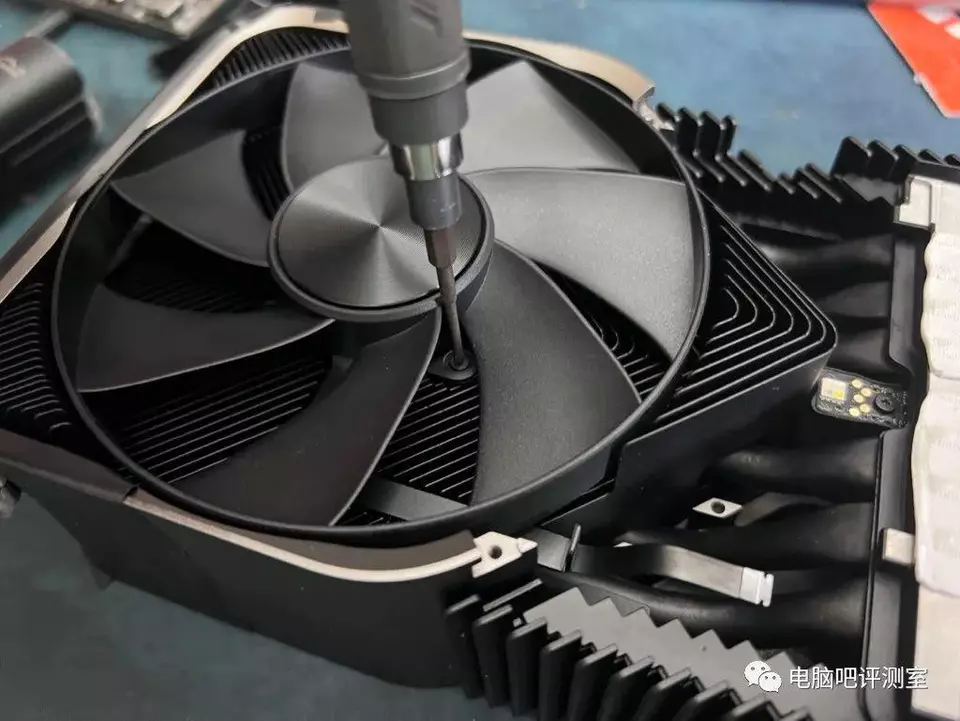

风扇也是需要拆除的，两个风扇都是，后置的风扇会影响翘片，前置的不拆则拆不出散热本体，两个风扇都略大于散热器，所以会卡在外框上。

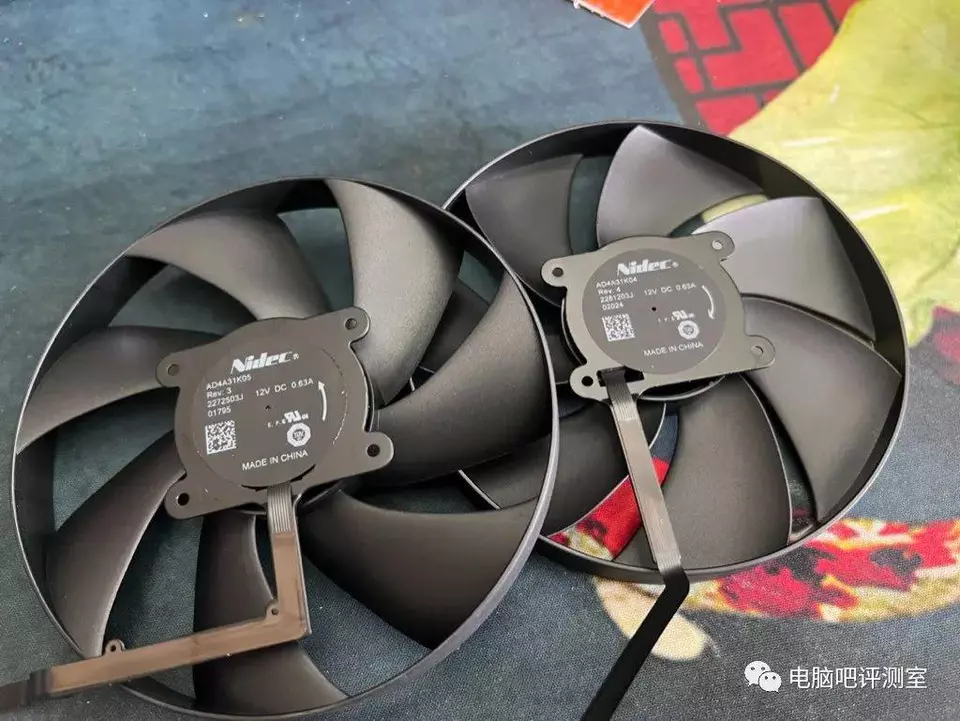

两个风扇参数是完全一样的，都是12V 0.63A，实际在空负载的时候拉满风扇，俩风扇就15W功耗了「LOL的时候功耗30W不到，风扇停转」。 风扇是框扇一体的，所以扇叶的强度会提高很多，很多风扇在高速旋转时很容易被异物打断，框扇一体之后整体强度提高很多，因此抗击打的能力会提升很多。 公版这个风扇正常使用的情况下风扇转速不高，达到1000转以上才会有微弱的风噪，这两风扇各方面都很优秀。
I/O挡板这里其实只是一块装饰格栅，并不是散热鳍片~~~估计这里骗到很多人了。。。

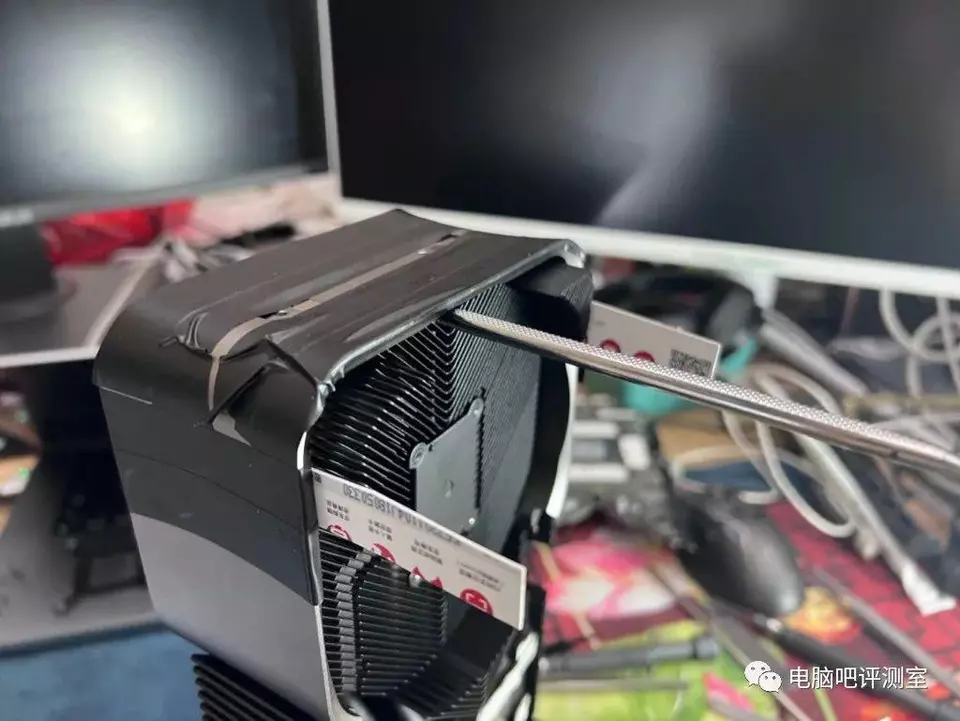

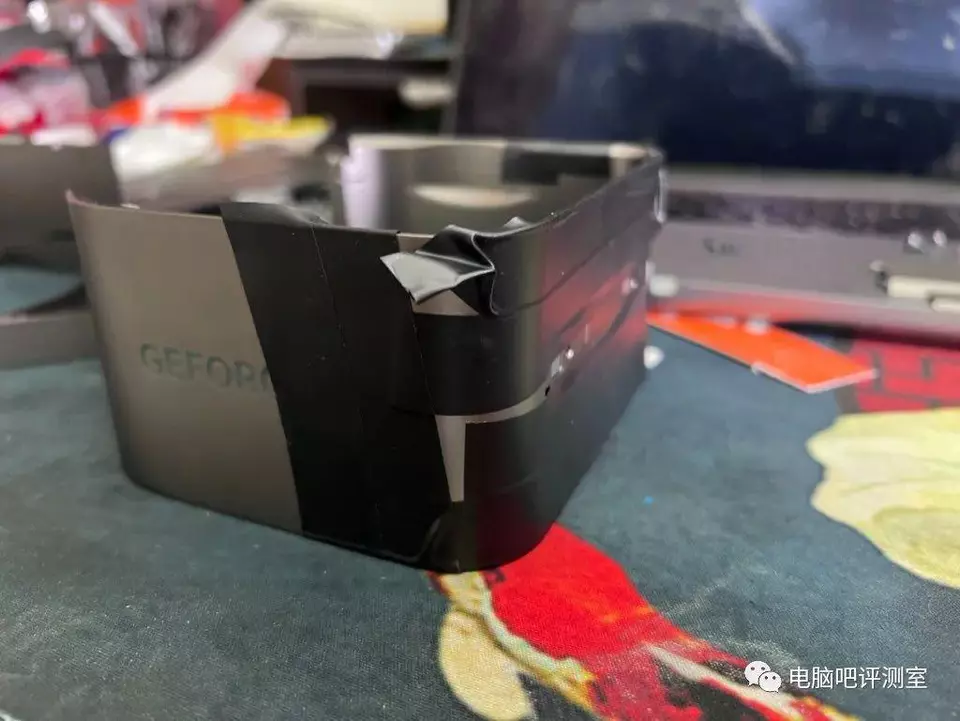

我拆的时候并没有什么参考资料，纯慢慢摸索「拆东西的乐趣之一~~~」，然后就在显卡尾部看到翅片和框框之间有一个卡扣一样的东西，就预感到要用撬棒慢慢抠搜了，所以相对的在相关位置贴了电工胶布，防止外壳划伤。 电工胶布实际上是分两批贴的，因为后来发现侧边也有卡扣~~~
然后摸索了半个多小时才找到规律，没拆下来之前只能打着光看到2MM的缝隙，实在是看不清内部结构。 插入三个卡扣之间之后就可以用力拿出散热模块了。

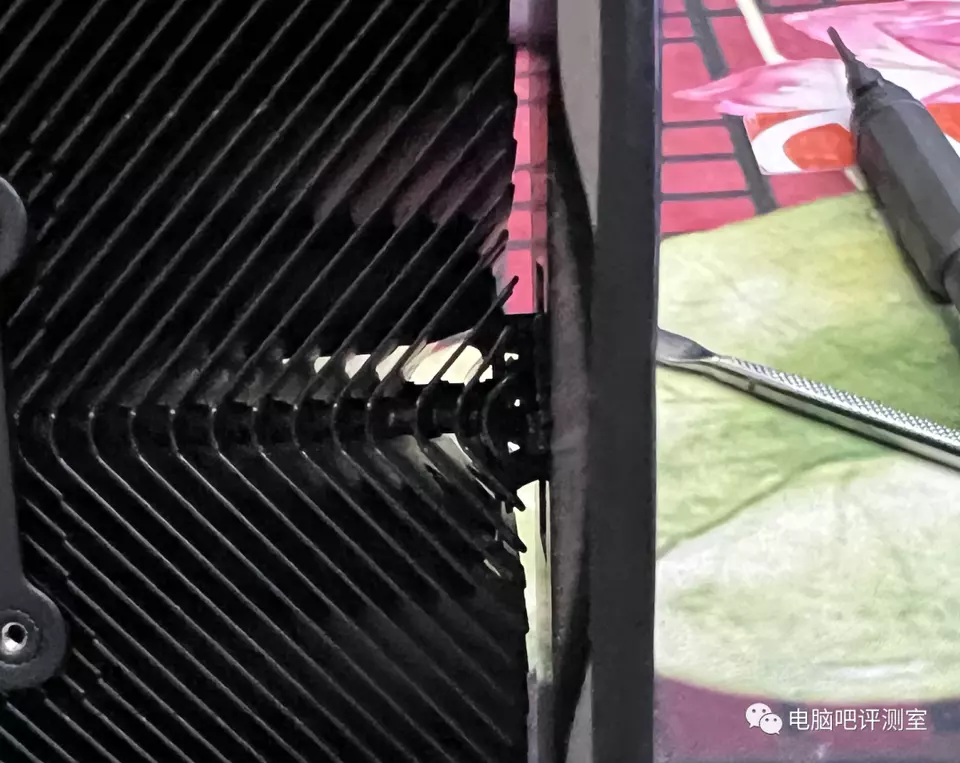

门缝里看人系列~~~根本看不清构造~~~

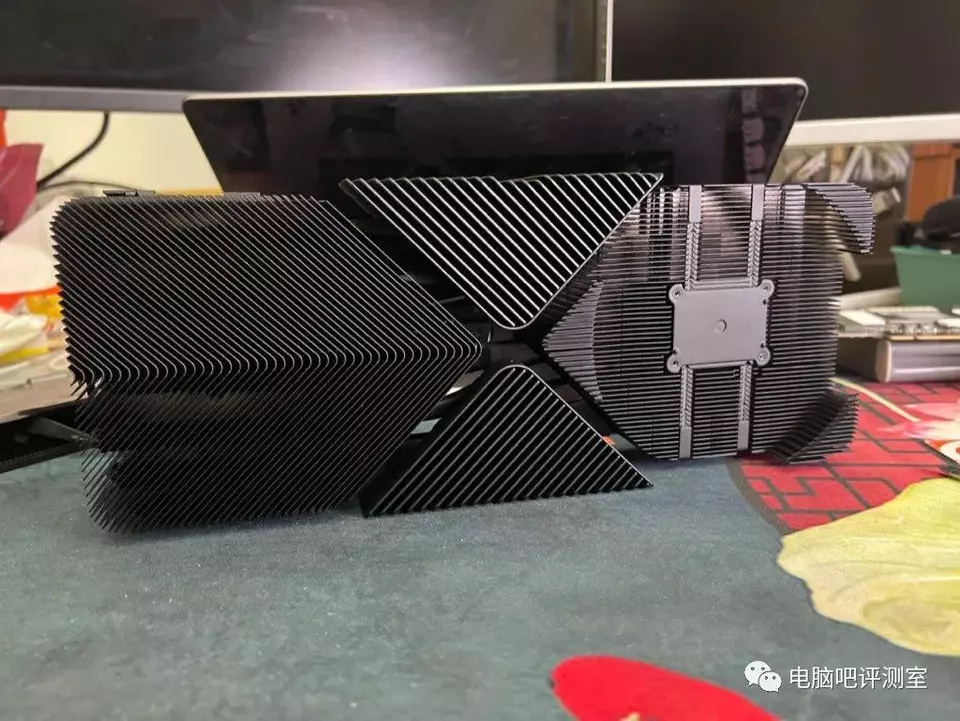

分离后就是这个样子，散热器本体完全裸露还是我第一次见到，也没见其他人拆的很彻底。。。

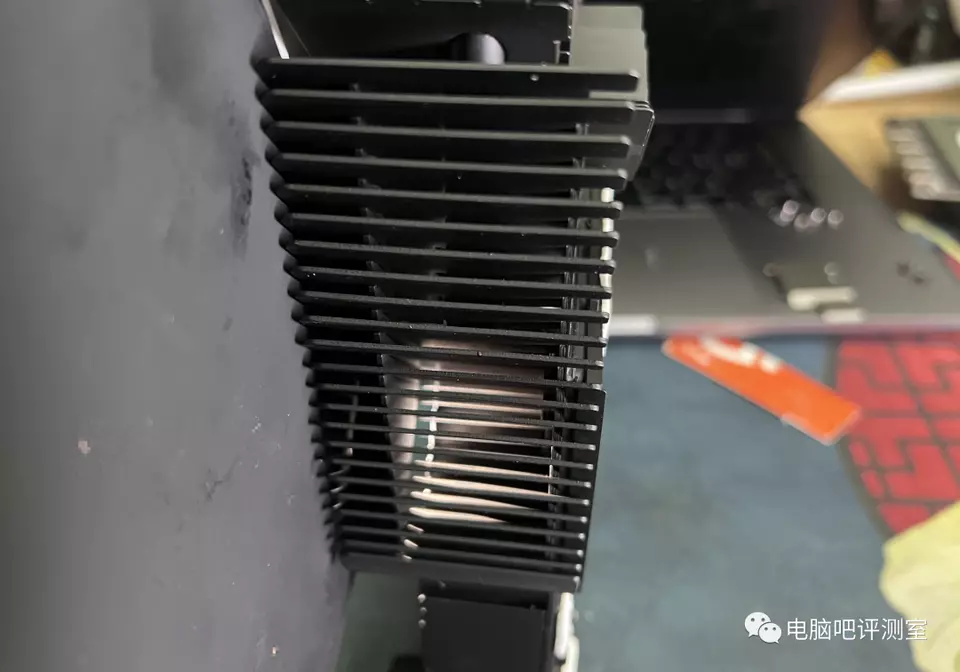

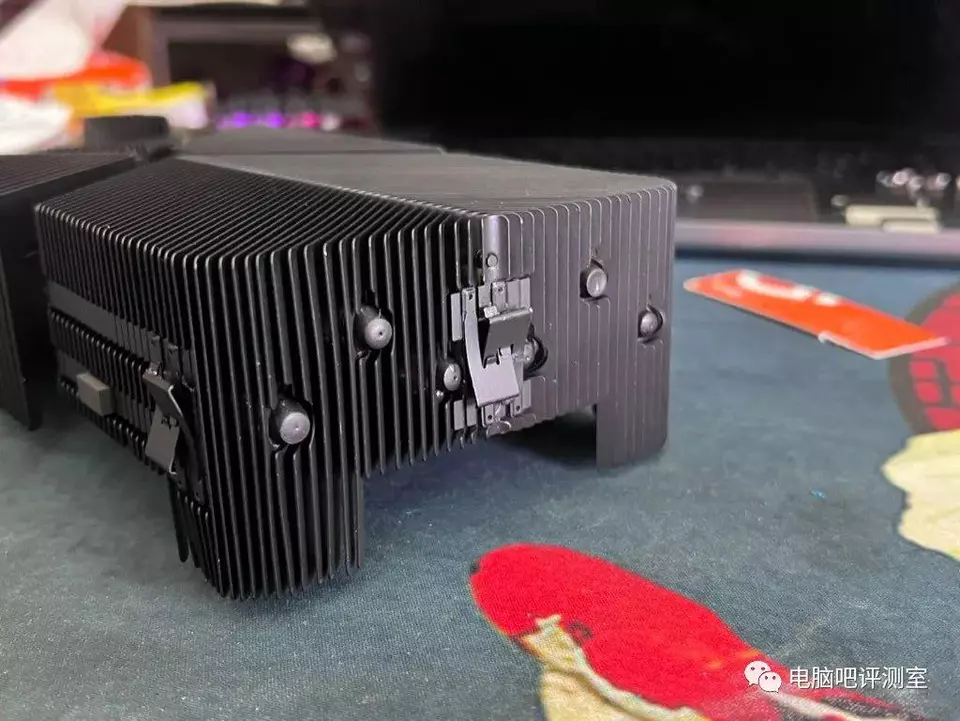

尾部的三个卡扣都是双向固定的，顺带屁股也能看到六根热管和回流焊的工艺细节。
上下两侧的鳍片实际上是包括风道在内的，并且存在一个横板固定。

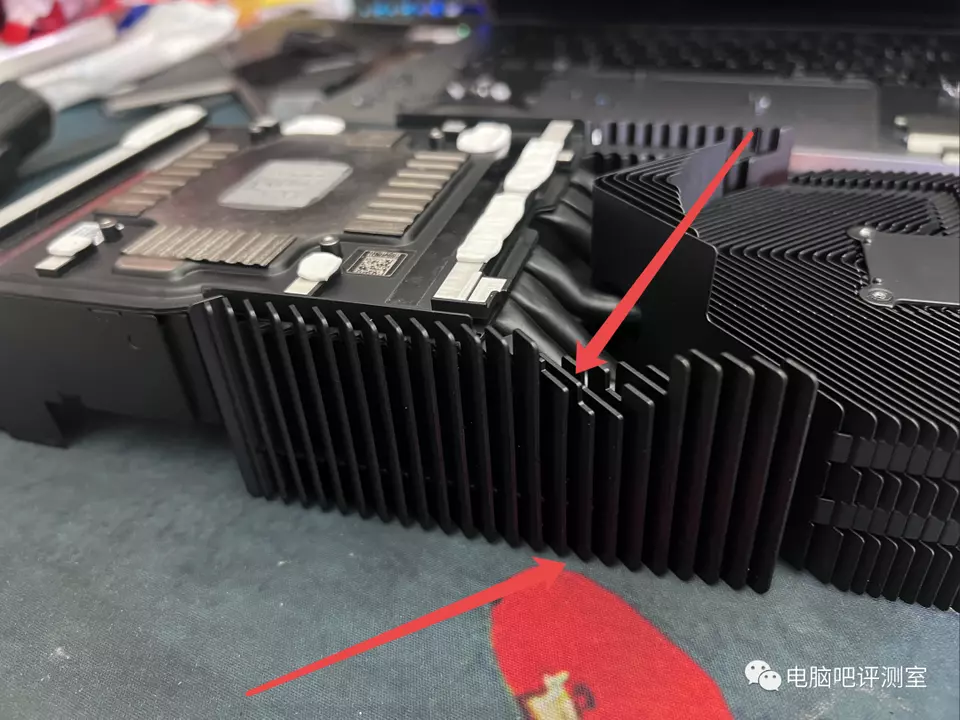

RTX40系的散热实际上分为功能性和装饰性两种，两侧对应风扇的区域则是功能性为主，装饰为辅；而散热器的中部实际上有一多半的翅片是装饰作用，只有靠近均热板的一侧才与均热板相连，有一定的散热作用，其余的翅片则主要是装饰性的。 所以别看中间区域的翅片很厚实，但是实际上是装饰为主。

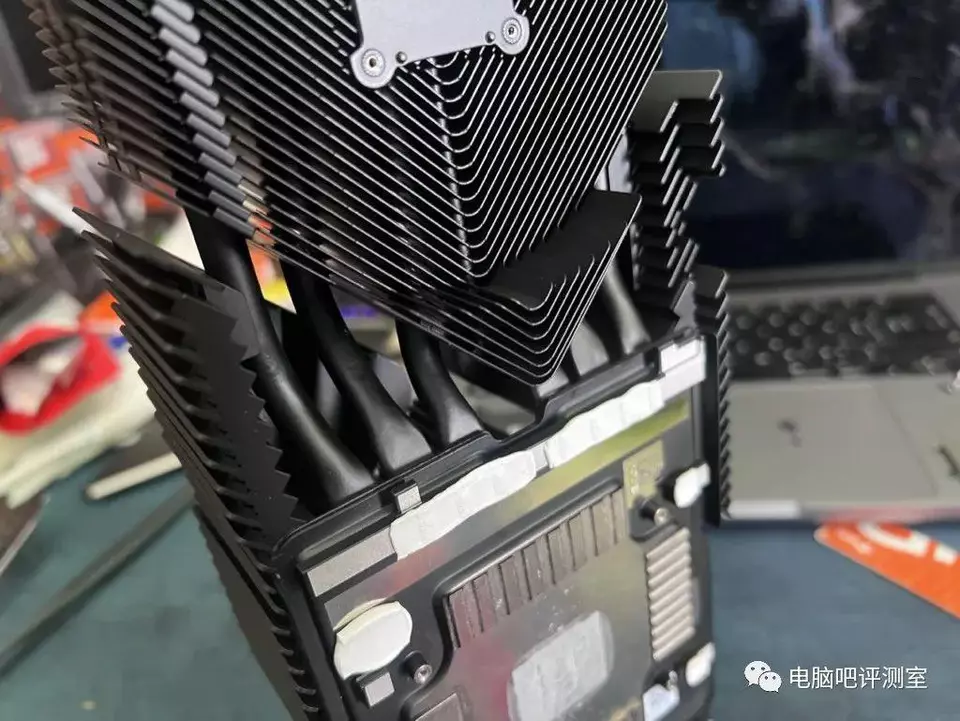

换一个角度能看的更加明显，中部区域的翅片很多都是悬空的，中间有很大一块区域是悬空的，这部分区域是用来让热管弯曲的，基本上大部分显卡都有这样的空间。 对应区域的厚翅片实际上并不和热管或者均热板直接相连，所以我说这个散热模块有功能性和装饰性之分，这部分就属于功能性为辅，装饰性为主。

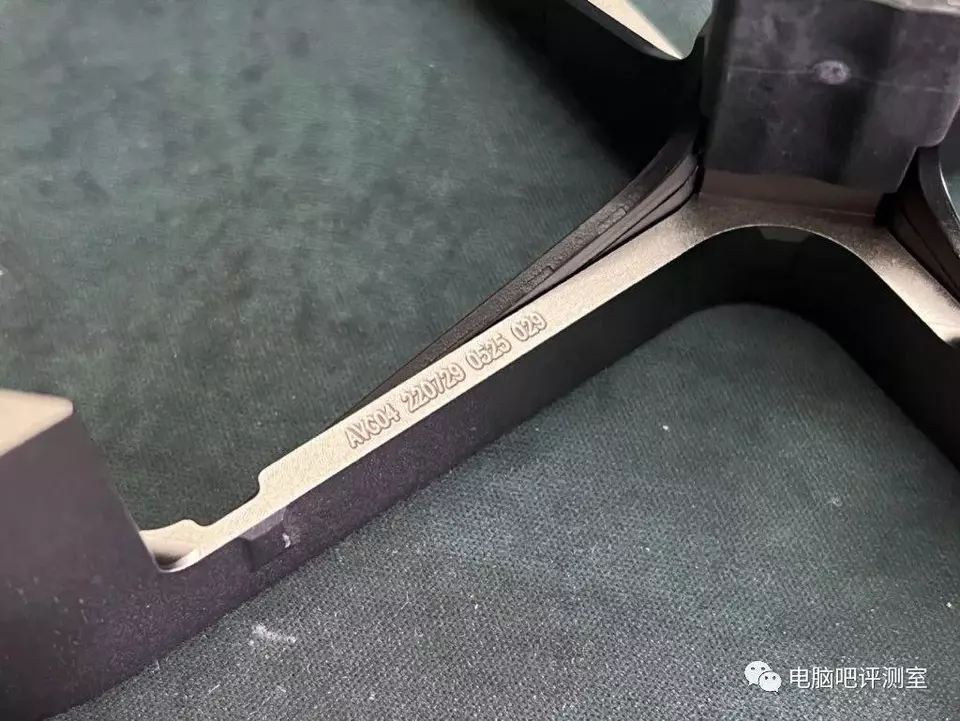

内部很多构件上都有生产日期，最早的一个是22年7月的，整个生产周期还是比较久的~~~

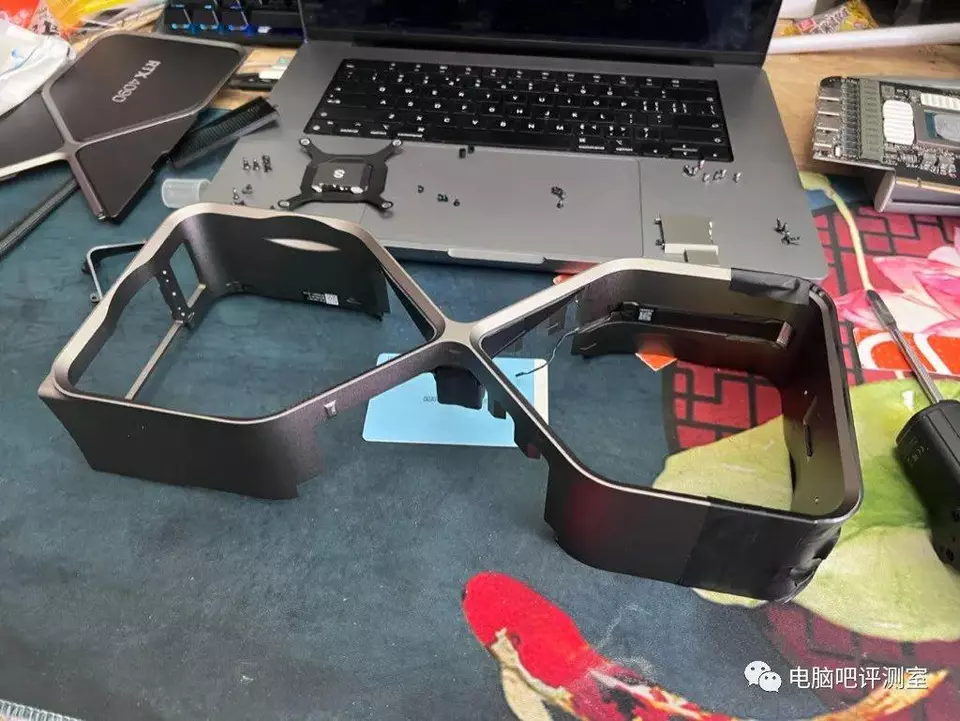

整个框框的做工还是很不错的，非常奈斯，对应风扇区域也可以看到凹槽，这次这俩风扇是真的大。

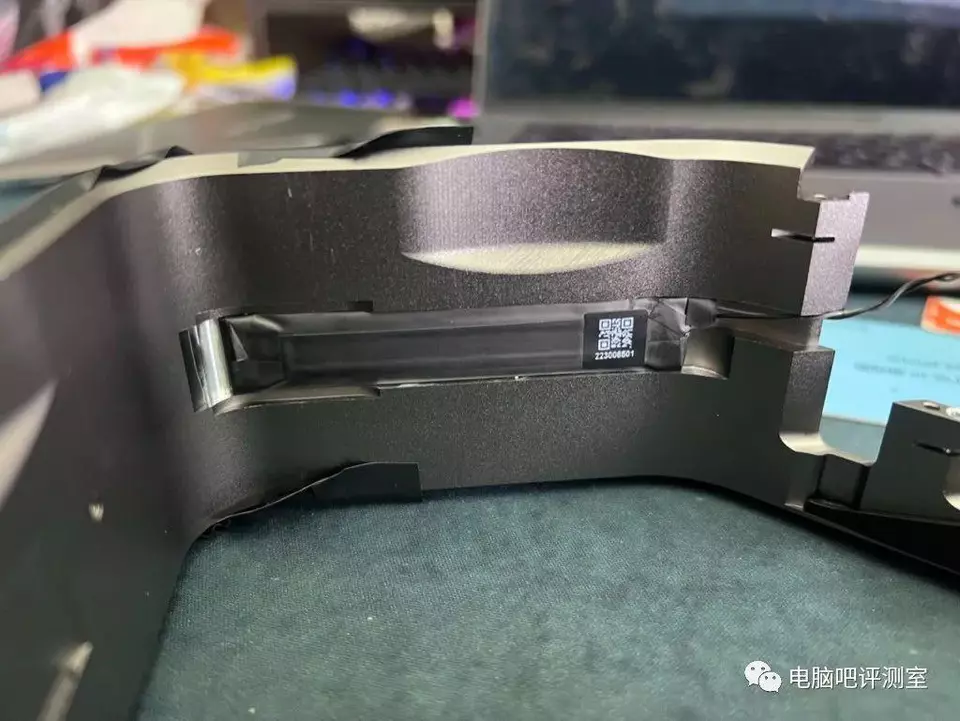

顺便看了下logo灯部分，发现是用胶水粘死的，硬拆很可能会恢复不了，所以就没拆灯了，因为灯的供电线还返工了，不注意的话会被散热片压在下面。。。听难搞的。。。 看logo灯是想把颜色改成绿色，就英伟达经典的那个绿色~~~最最开始以为是支持RGB但是仅以白光示人，最后发觉就只是白光而已。。。

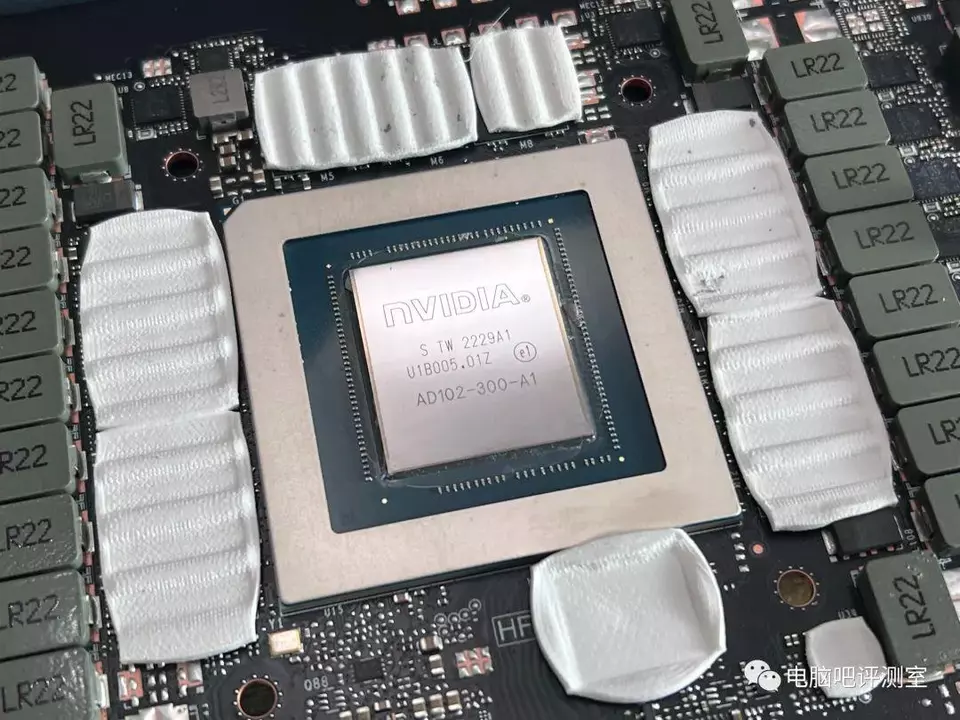

最后放一张核心照片，知道结构之后其实整体的拆解难度还是不大的，螺丝规格也比较好记，30多个螺丝而已。。。 整体RTX4090公版的设计是非常巧妙的，做工、用料各方面都不错，做工和设计的细节超过绝大部分的非公4090，特别是结构的设计，远超大部分的AIC厂商，因此RTX4090自身定位旗舰级是没任何毛病的。
|
