板皇的存在一直就是一个象征，从来不考虑买不买得起，只求把这一代芯片组最强大的解法玩出来。所以每次测试ROG Extreme系列的板子时，我都感觉有种不知道该说什么的苦恼。一方面是因为得Intel给力，板子才给力；另一方面个性化这种东西其实也看土豪的理解。好在今年Intel终于在某一方面给力了，至此板皇的意义终于体现了出来。
——华硕 ROG MAXIMUS Z790 EXTREME 优点（√）： 1.迄今供电规模最大的主板之一 2.最豪华的规格 缺点（×）： 1.我更穷（指价格上到1W） 主板本体一览

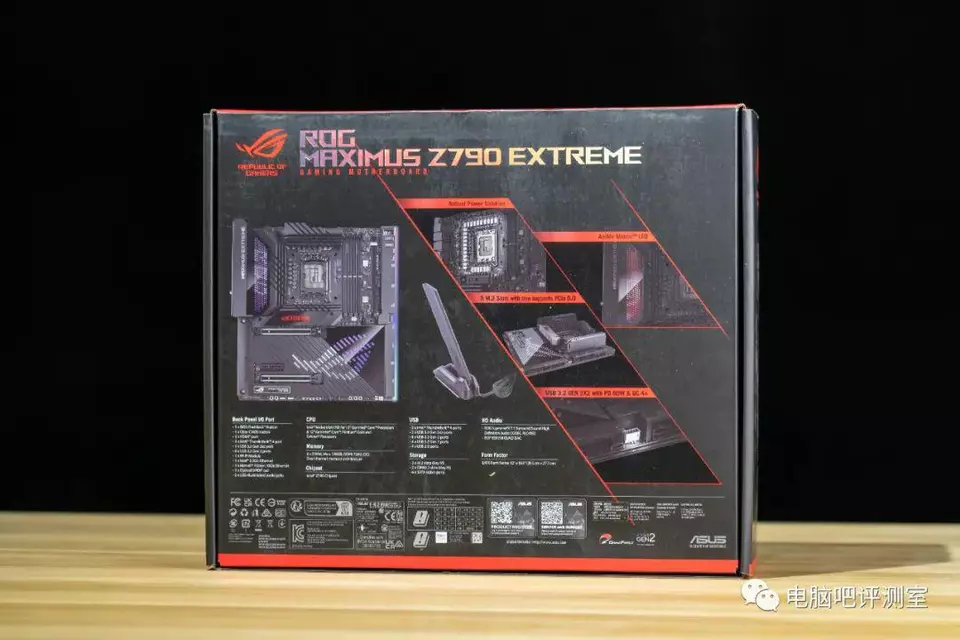

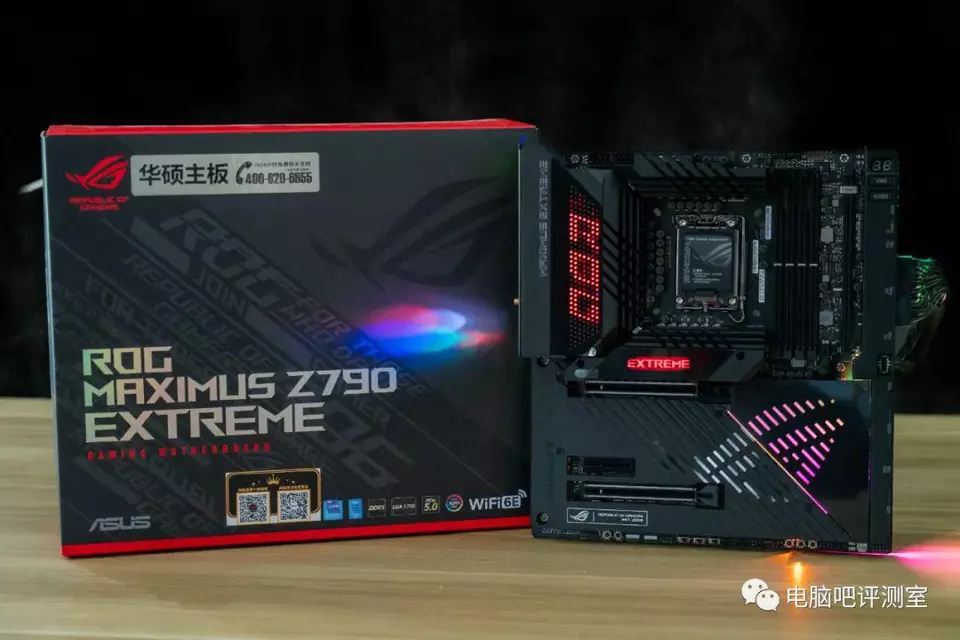

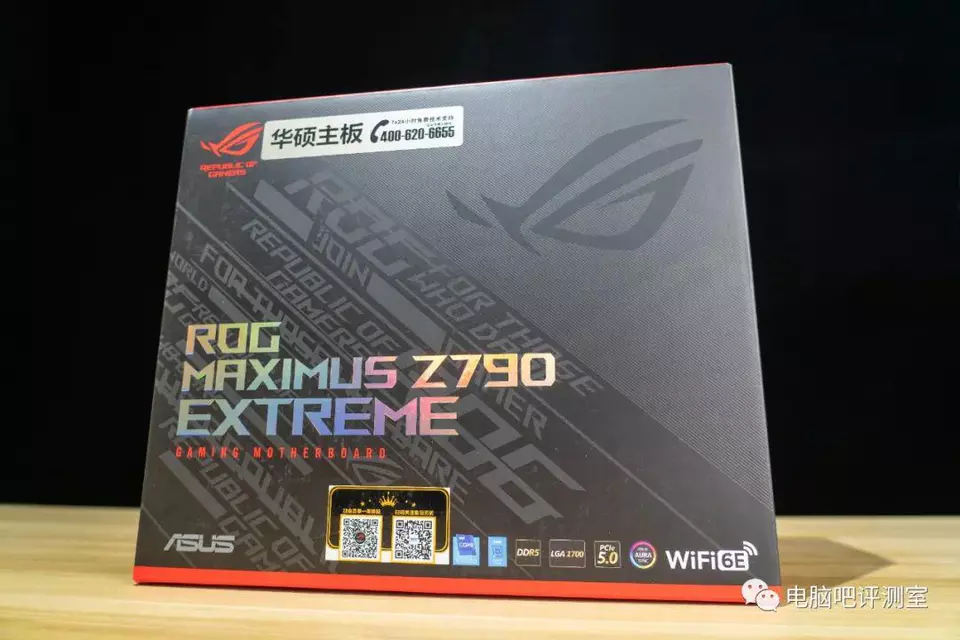

还是那个味儿，和去年一样不会再有数字，而是准确的芯片组型号。

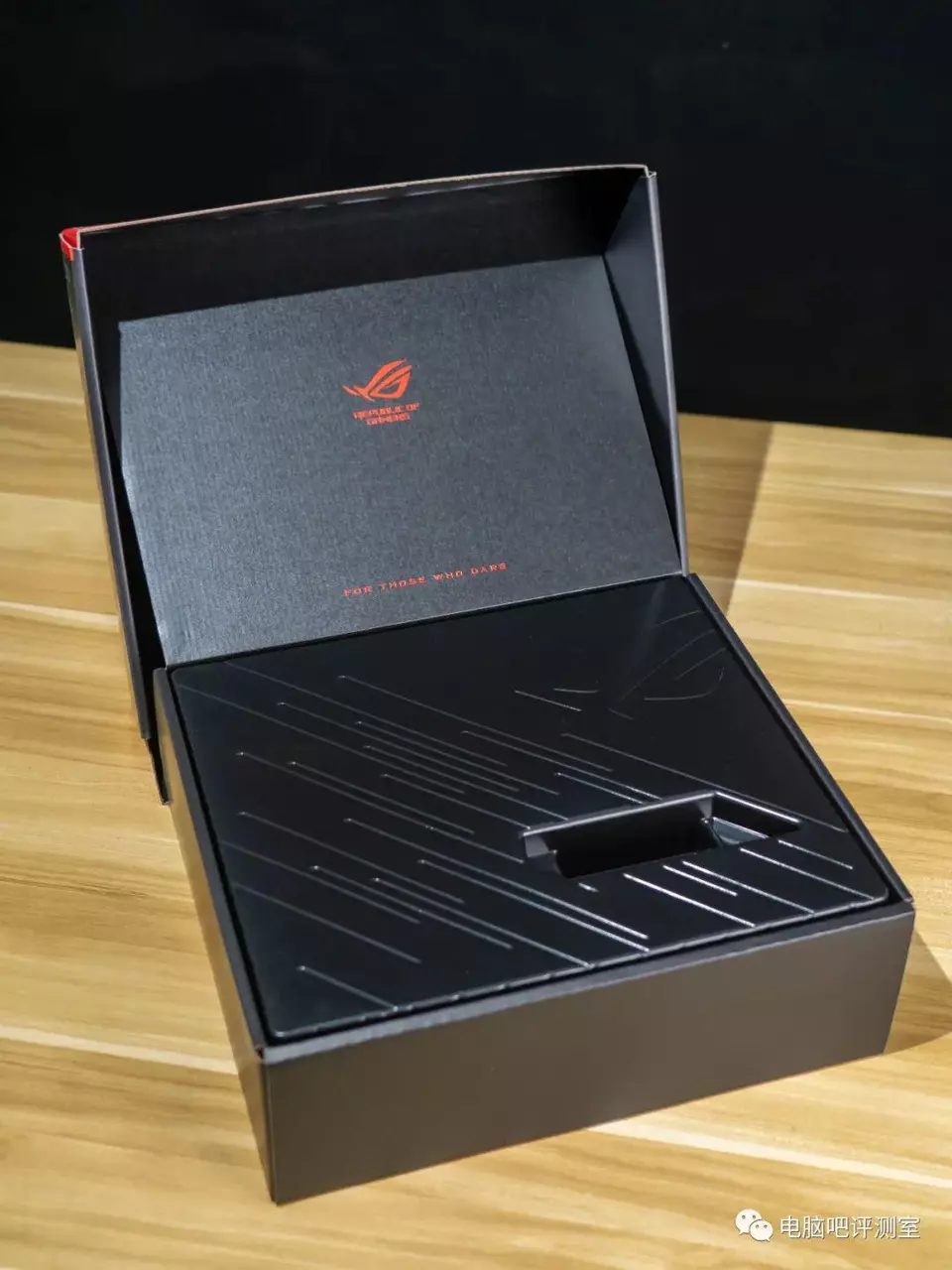

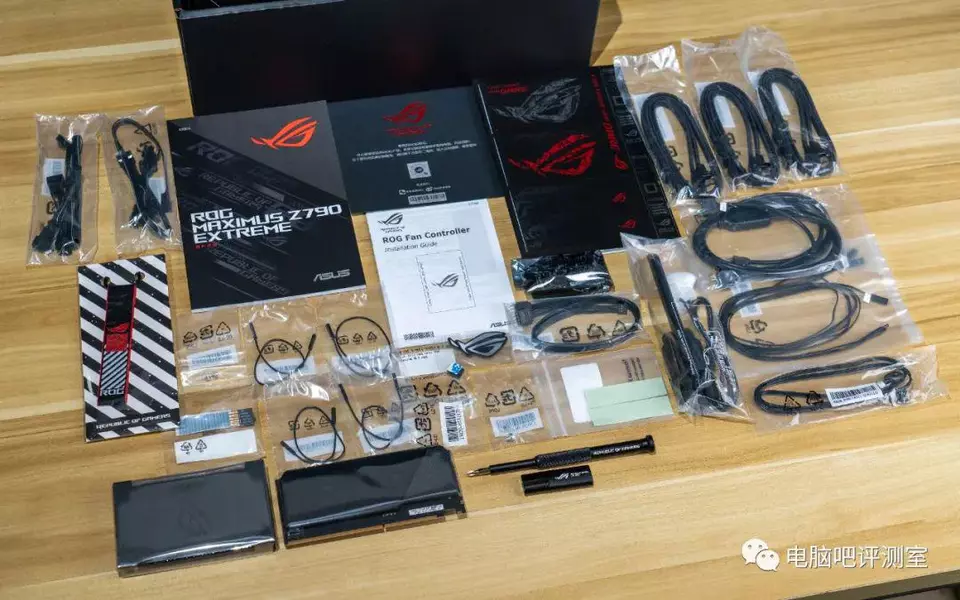

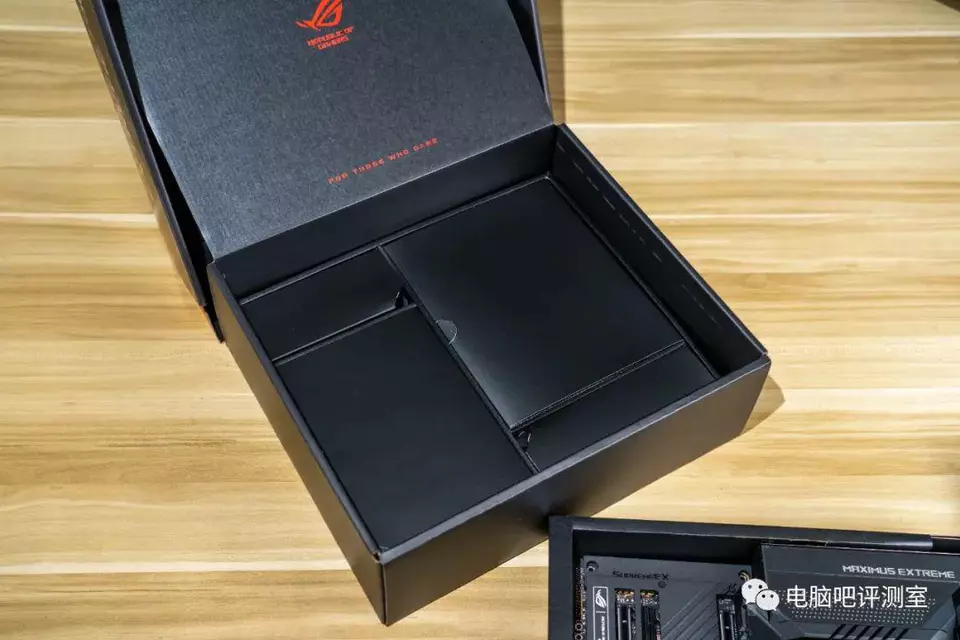

配件其实没有太大差别，倒是今年的盒子的包装隔层不用厚瓦纸。改用薄卡纸了。估计是这个盒子很快就要塞不下这么多东西了。

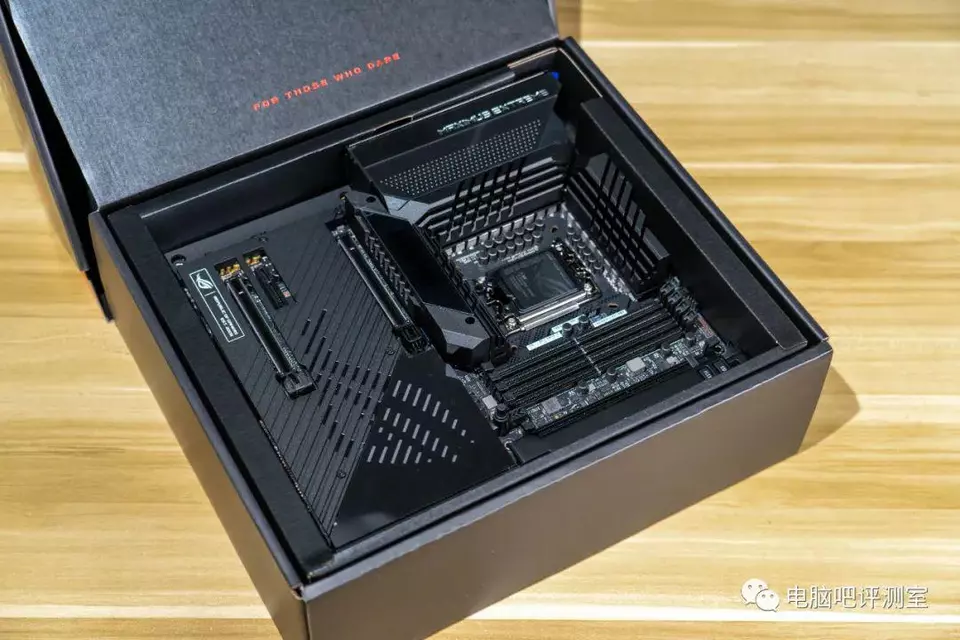

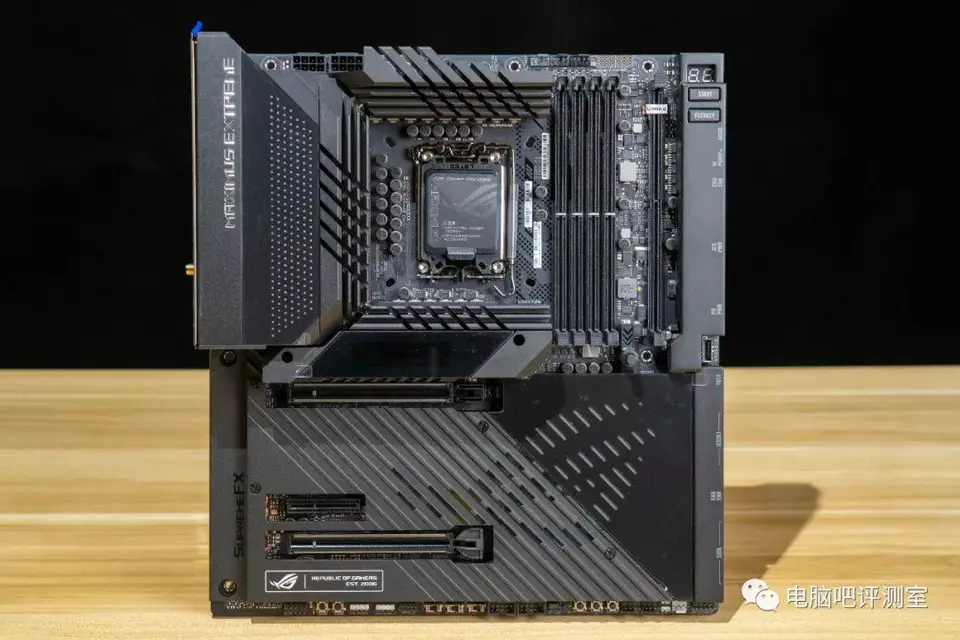

板皇依旧是全装甲包装，装甲开始做空间划分。

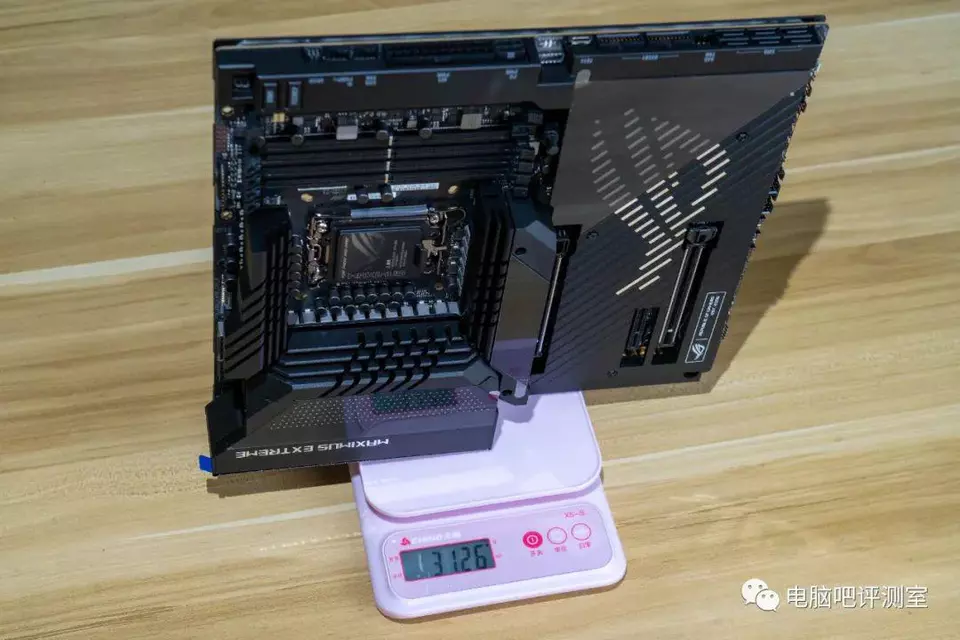

主板净重3126g。在ROG名字里面这是标准操作。

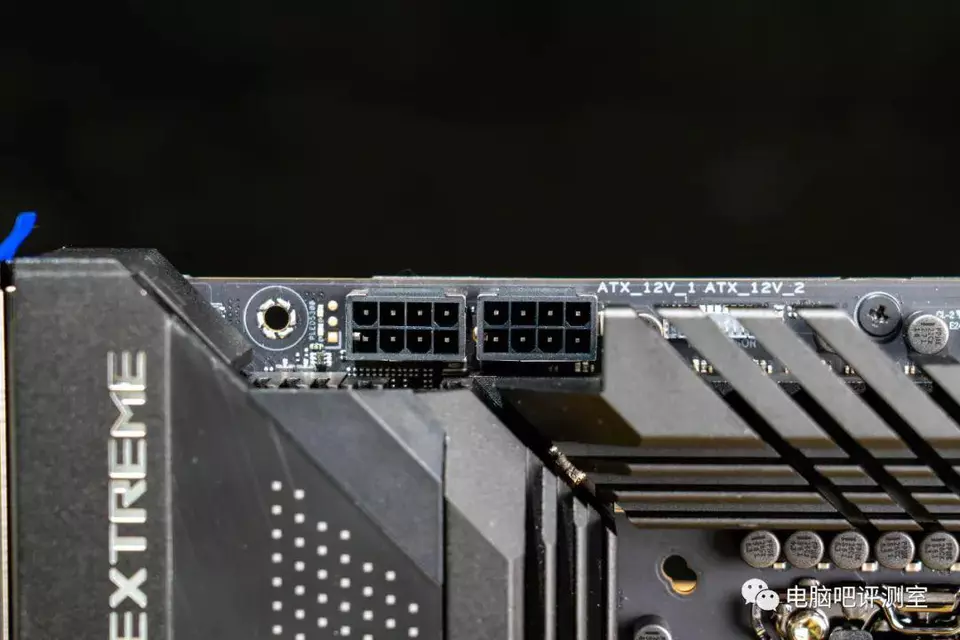

CPU的供电采用8+8PIN，还做了强化。按道理来说，每个8PIN接口可以提供150W-300W的功耗。
DDR5内存插槽与ROG DIMM.2，现在DIMM.2基本没啥更新。

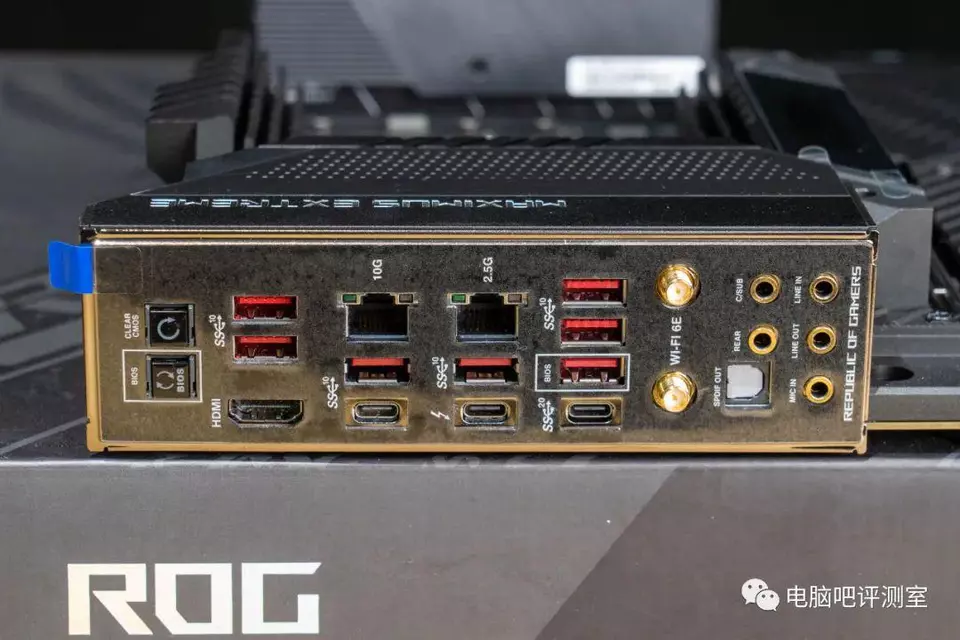

IO方面，一共1个雷电4 40Gbps；1个USB4 20Gbps；8个USB3 10Gbps（7A+C）；1个2.5G网口，1个10G网口；带WIFI 6E无线网卡。带1个清BIOS和BIOS Flackback，输出的接口为HDMI2.1与Type-C DP。

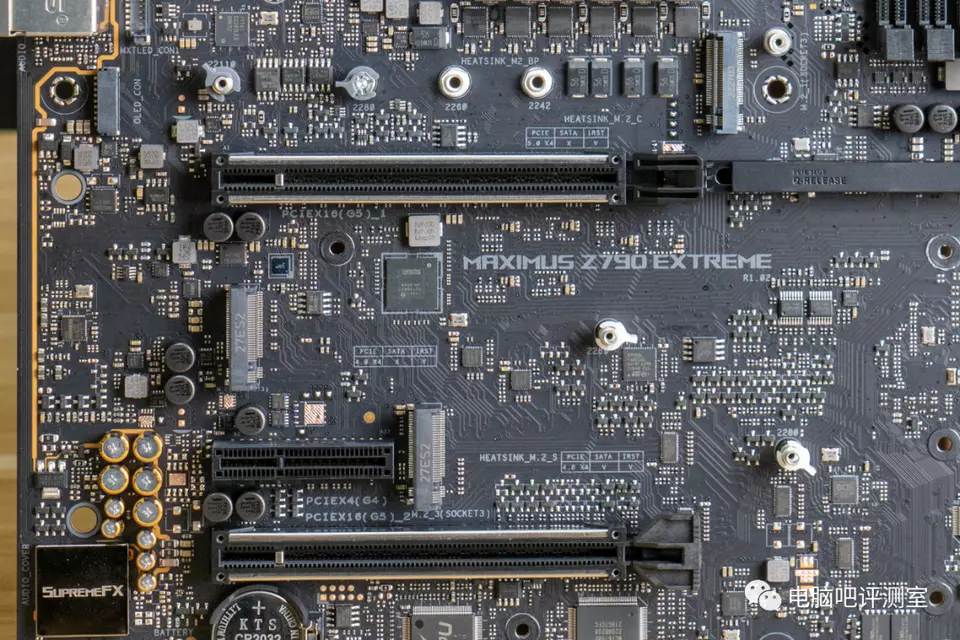

PCI-E方面，有2个PCI-E X16，都来自于CPU，为PCI-E 5.0 x16。当两个都使用时则拆分为x8/x8，同时第二个PCI-E与第一个M.2共享。当第一个M.2使用时则第二个PCI-E失效。剩下的PCI-E 4.0 X4来自芯片组。
存储方面，5个NVMe+6个SATA，最邻近CPU的M.2拆分自CPU。支持M.2 22110，与第二个PCI-E X16冲突。第二个M.2来自CPU的PCI-E 4.0 x4，剩下的M.2与ROG DIMM.2都来自芯片组的PCI-E 4.0。
小开关们，这个已经是ROG近几代的特色了。

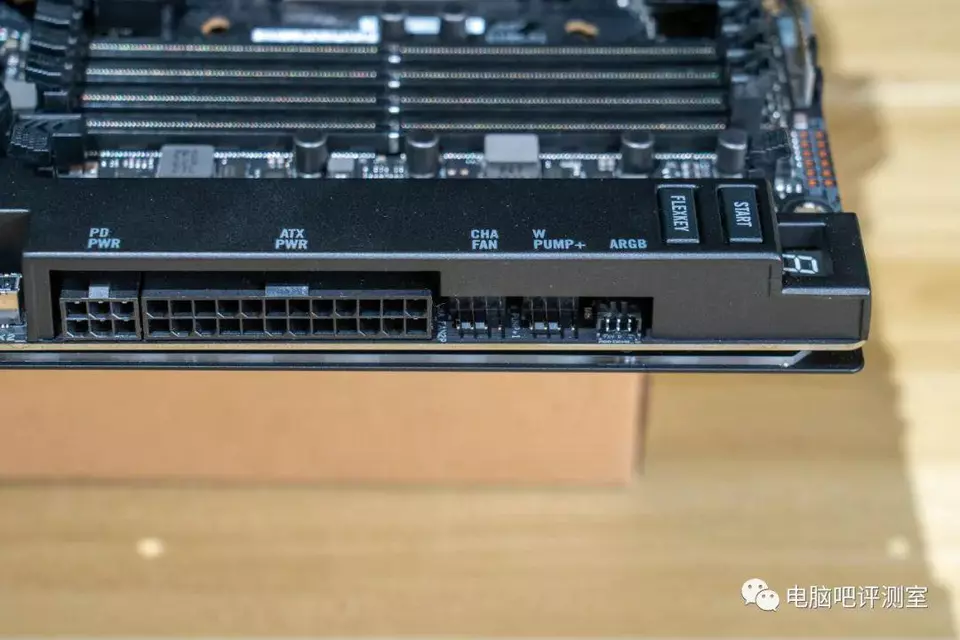

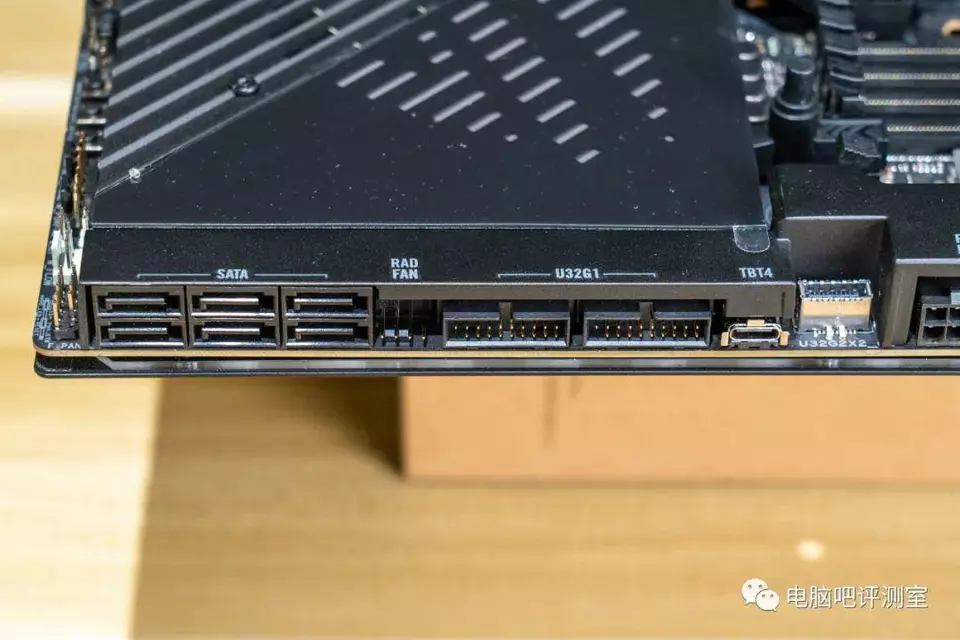

其他小接口。需要注意6Pin是为雷电4 PD充电供电的。不接上只有27W的充电能力，接上就有60W。

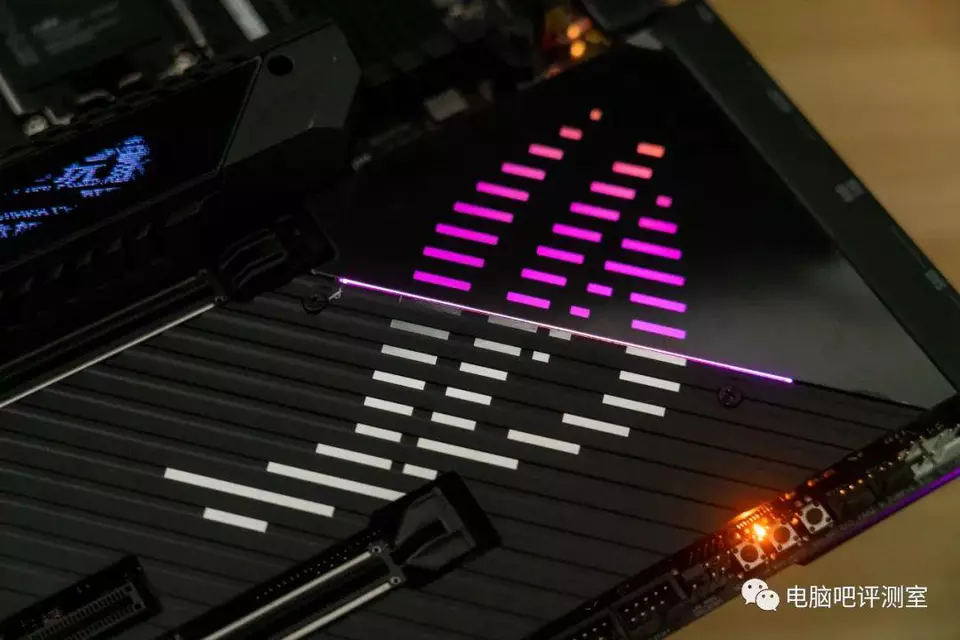

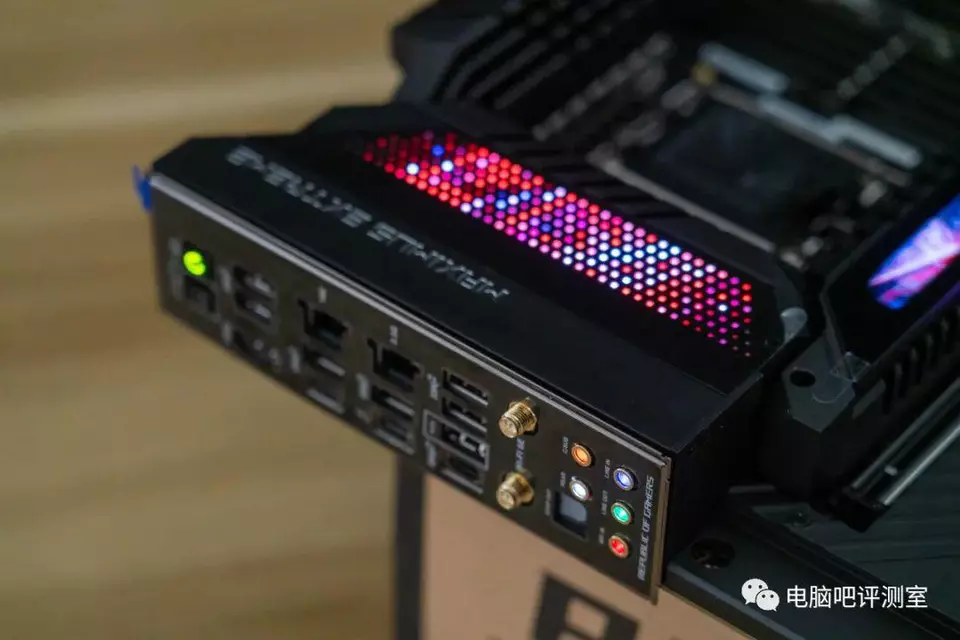

这代ROG的灯板终于做了一点屏幕点阵，玩法会多点。
其他的灯效就是传统画风了 。 主板拆解一览
红框：核心供电电路 绿框：核显供电电路 蓝框：IO供电电路 整体电路总共有27组供电，其中24组为核心供电，1相为核显供电，剩下的2相为IO等供电。

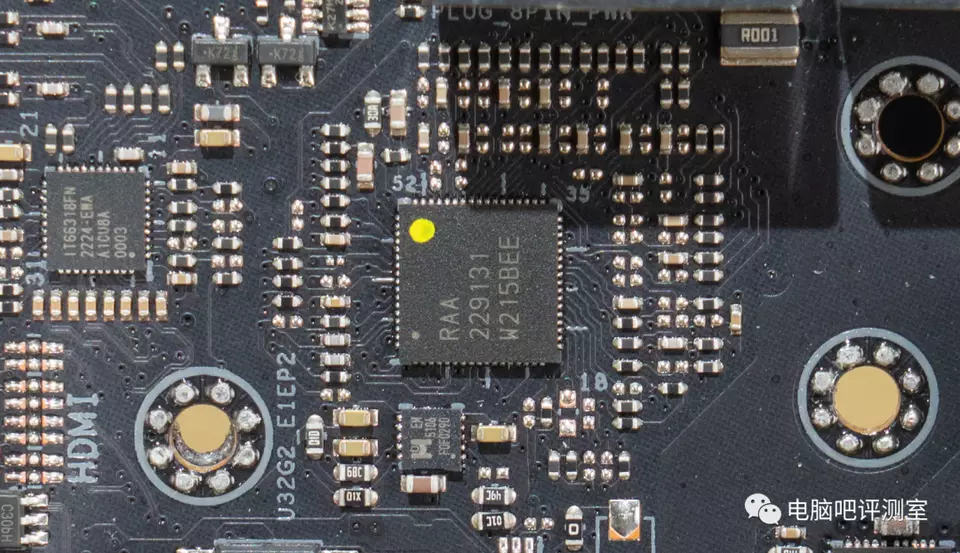

核心控制器为瑞萨的RAA229131，现在这里又传闻成了20相的供电控制器。但无论10还是20，驱动24相是不可能的。因此这里还是 配合华硕引以为豪的Team Power设计，12相输出24组供电。核显可以使用瑞萨的支路控制。

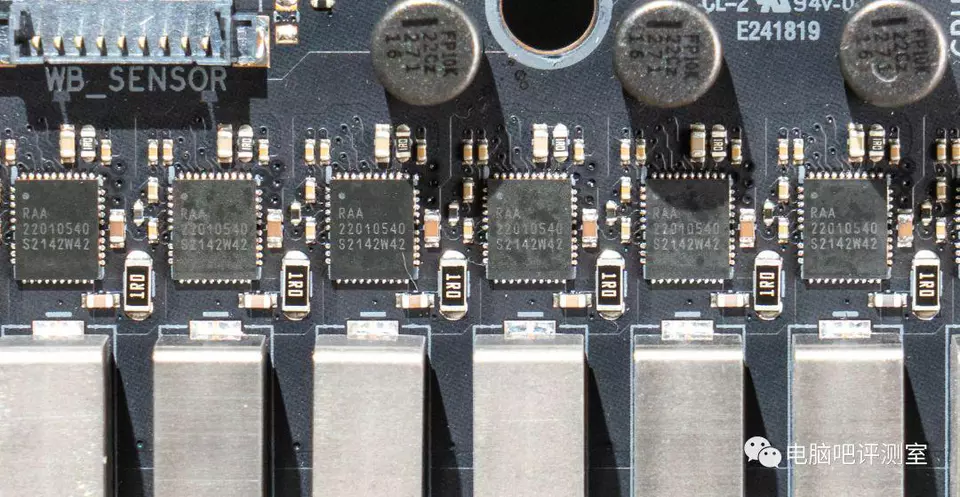

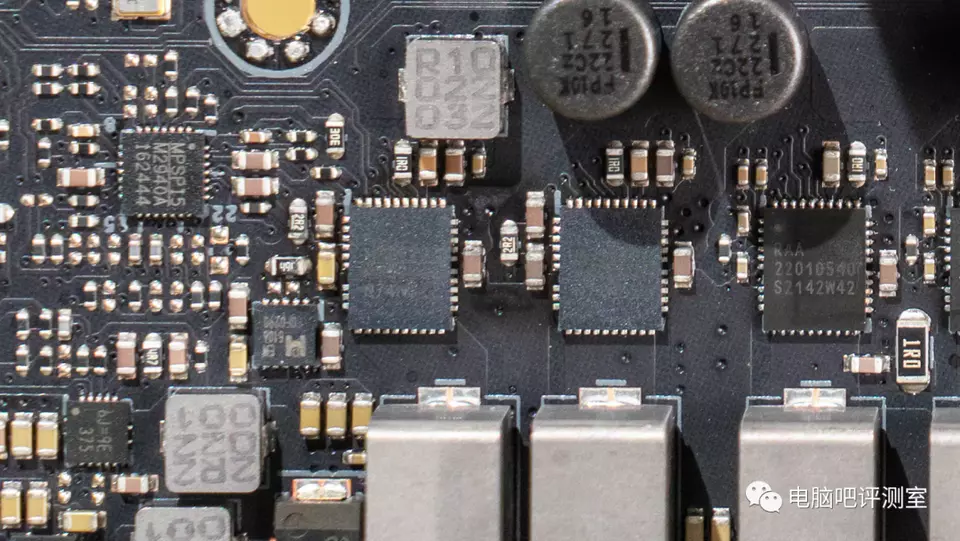

MOS为一体设计的瑞RAA22010540，为105A级一体MOS。超过100A的一体MOS已经是很离谱的了，24颗已经不好说了。越来越衬托Intel对功耗的把控能力。
IO供电的芯源系统的MP2940A+MPS86992。控制器应该是新的规格，暂时没有数据，大概率是2相。而MPS86992则是50A级的一体MOS，IO的供电就简单很多了。
内存供电则是简单的APW8728A+1上2下4C10C。
快拆PCI-E又一次升级为塑料连接结构，稳定性再一次提升。但是这个位置可能会被装上的ROG DIMM.2阻挡，手指不要太粗哦。

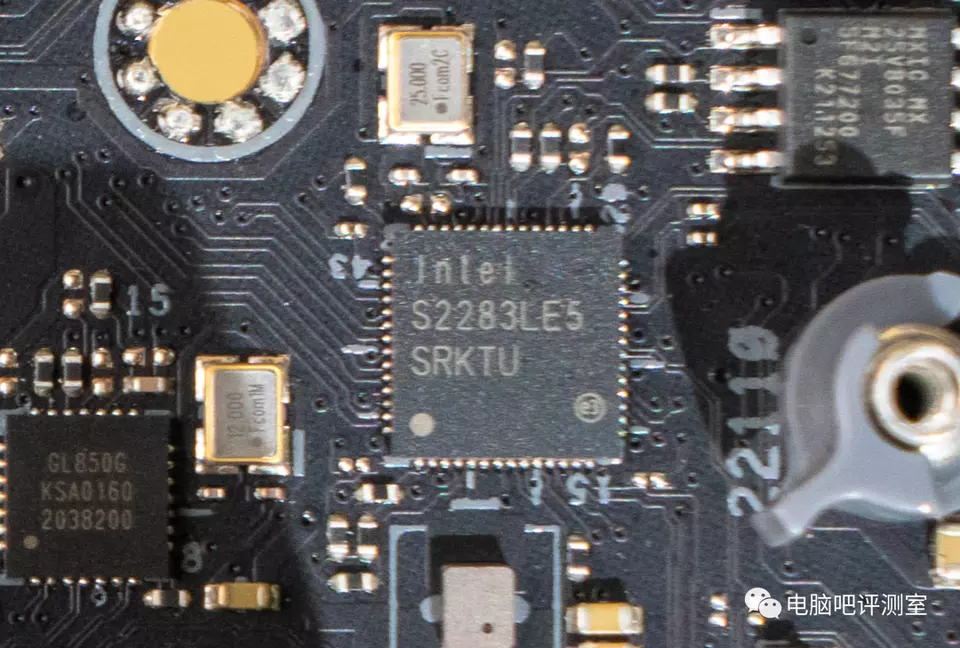

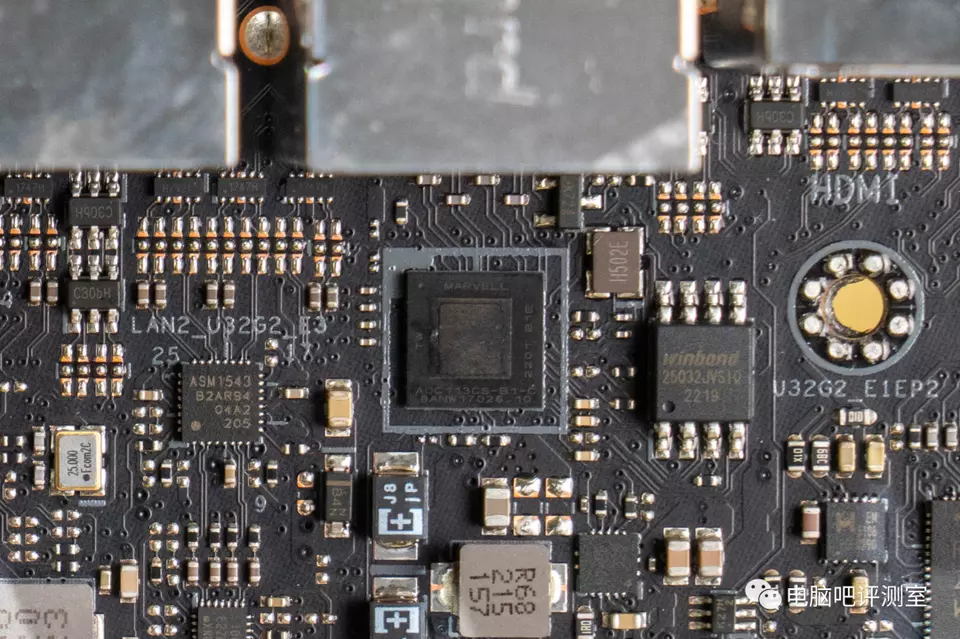

网卡方面，有线网卡是英特尔I226V（2.5G）与马牌AQC113CS（10G），无线网卡采用英特尔AX411网卡，声卡方面则是华硕专调的小螃蟹ALC4082。

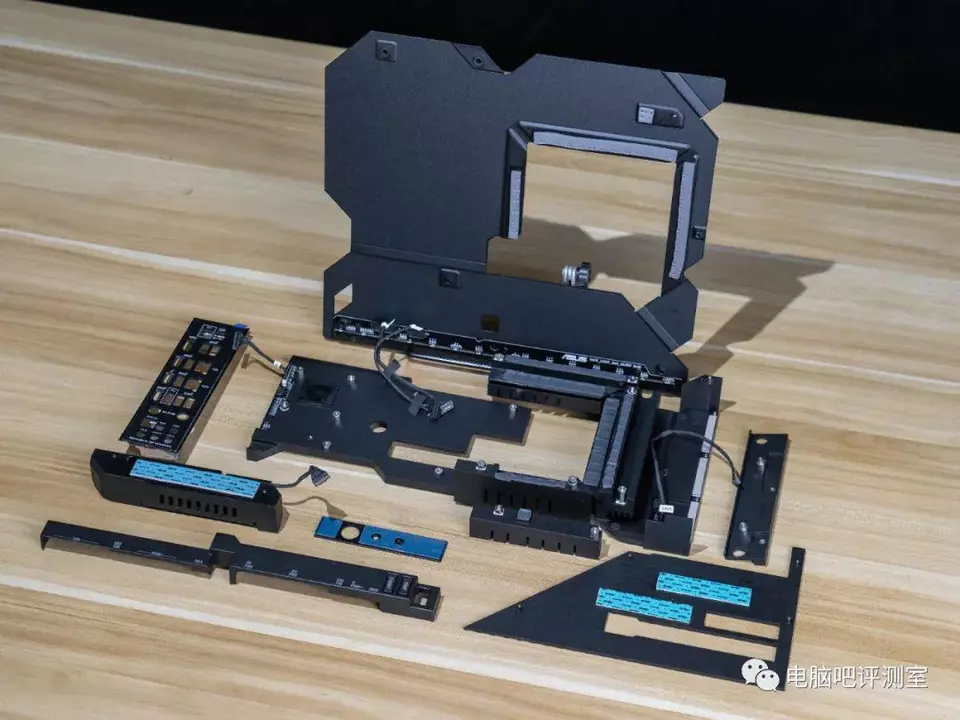

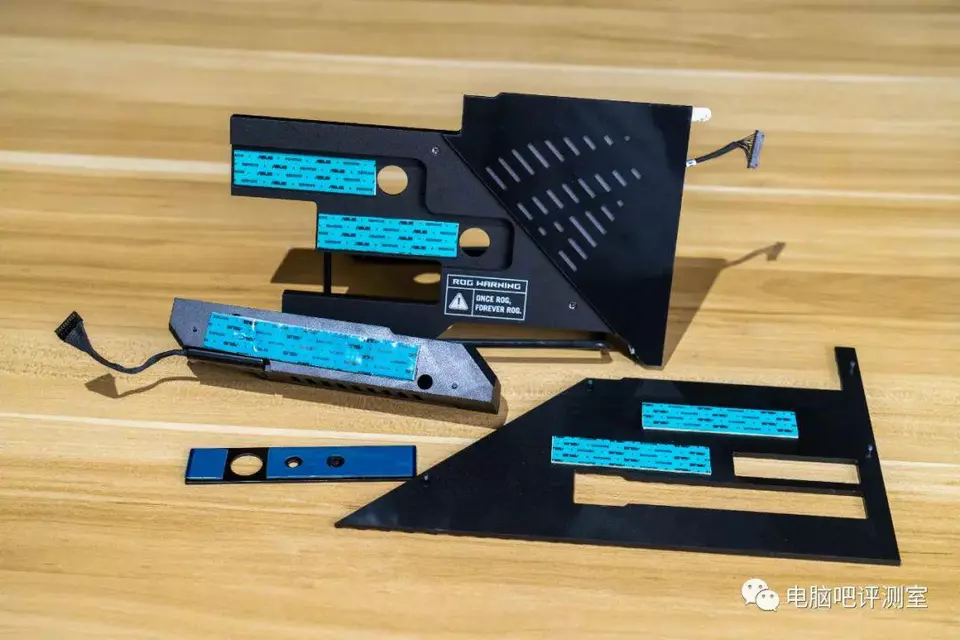

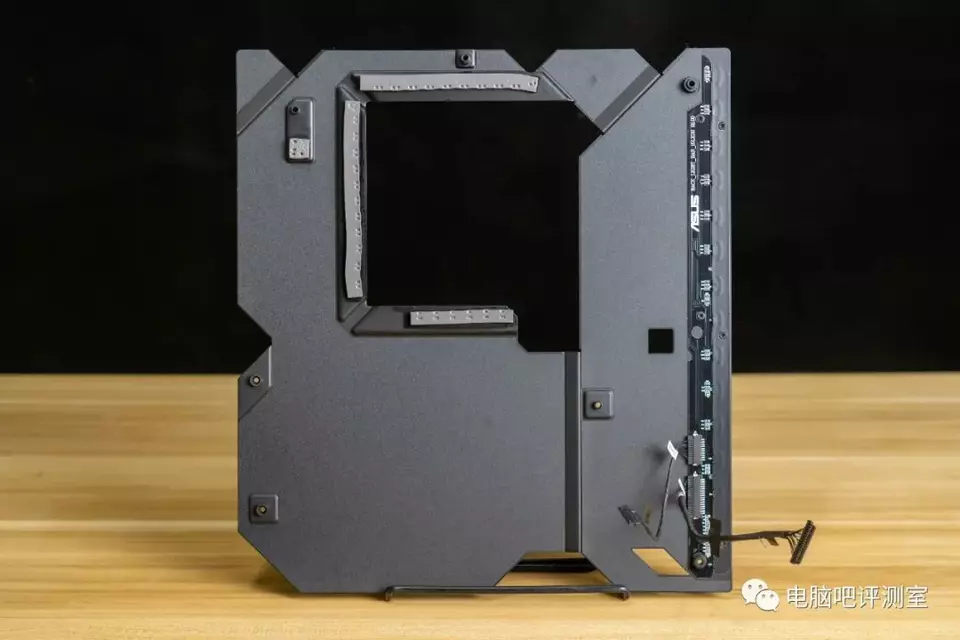

装甲图，其实改动不是很大，最大可能就是为了照顾MOS供电所以用一根热管贯穿了三侧的供电。然后最接近CPU的M.2也做了一部分隔离，不至于被供电烤熟了。

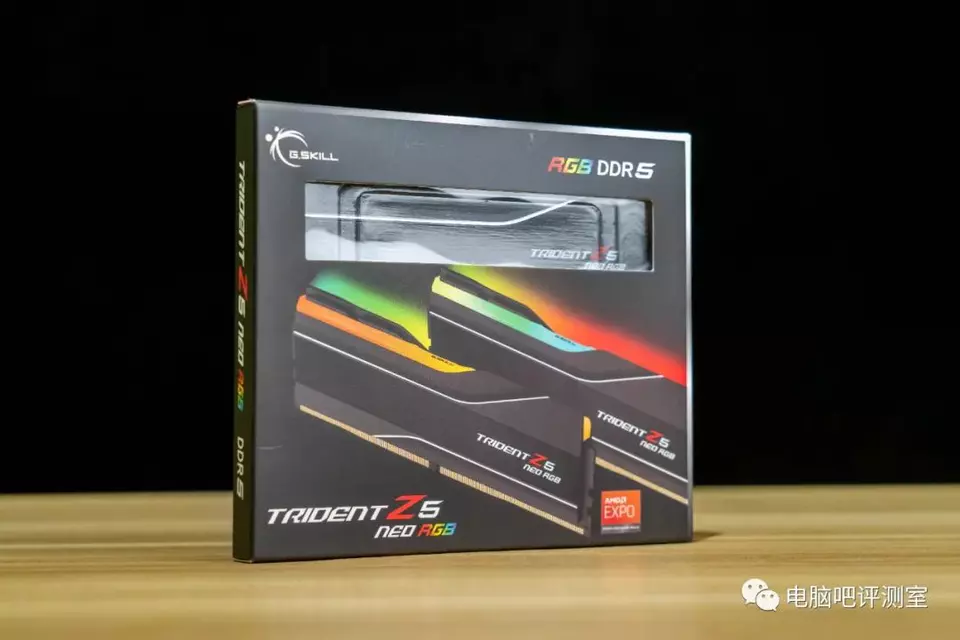

卸下装甲的Z790 EXTREME只有947.5g，多轻啊。 上机测试 测试平台： CPU：Intel Core i9 13900K 内存：芝奇 幻锋戟 RGB 16Gx2 DDR5 6000 显卡：UHD730 核显 主硬盘：浦科特 M10P 512G 从硬盘：浦科特 M9PeG 1T 散热雅浚：ECONOMIC AIO 5 白色 电源鑫谷：KL-1250G ATX3.0 全模组 1250W 系统版本：Windows 11 BIOS版本：0703（解锁全部Limit） 烤鸡软件：OCCT 电源烤机 25分钟 环境温度：28℃

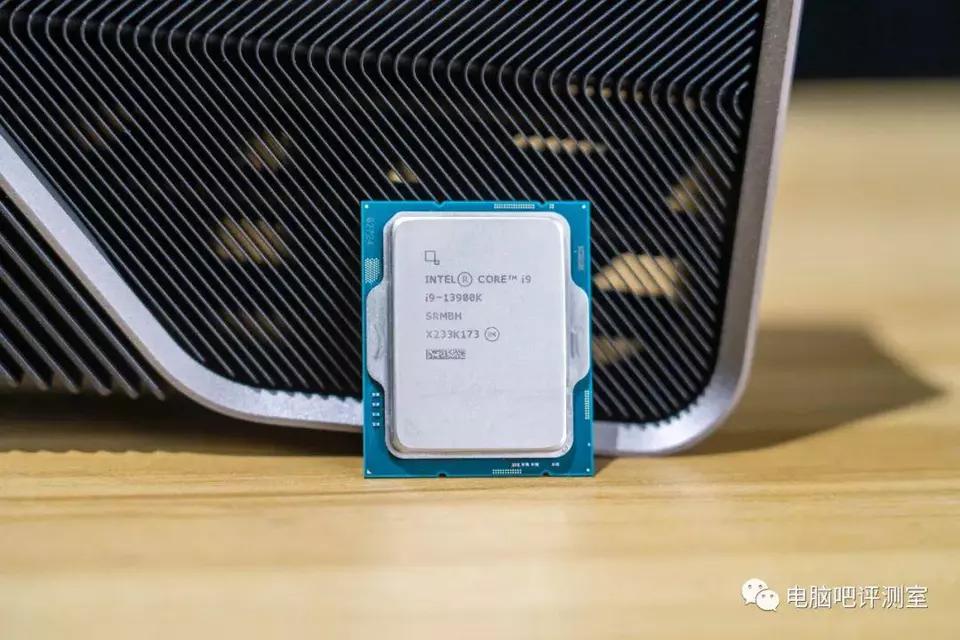

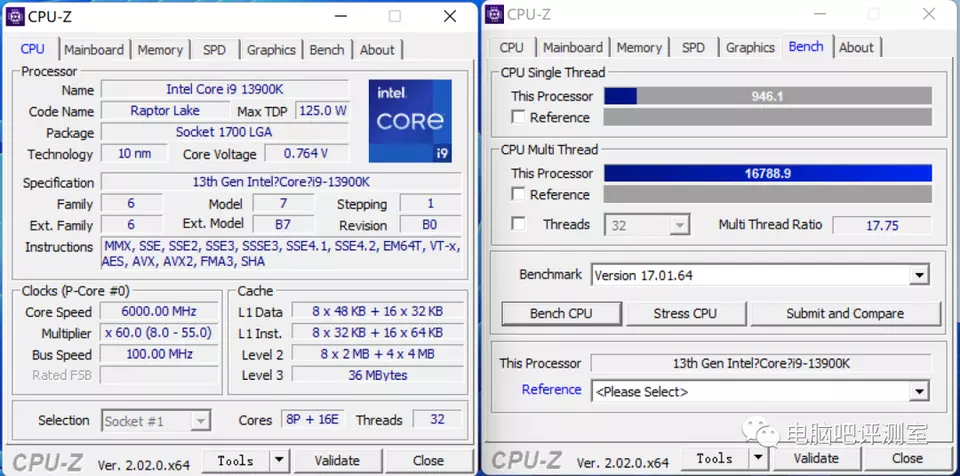

CPU采用英特尔酷睿i9-13900K。
华硕的主板能够支持在Intel主板运行AMD的EXPO，这是好文明。

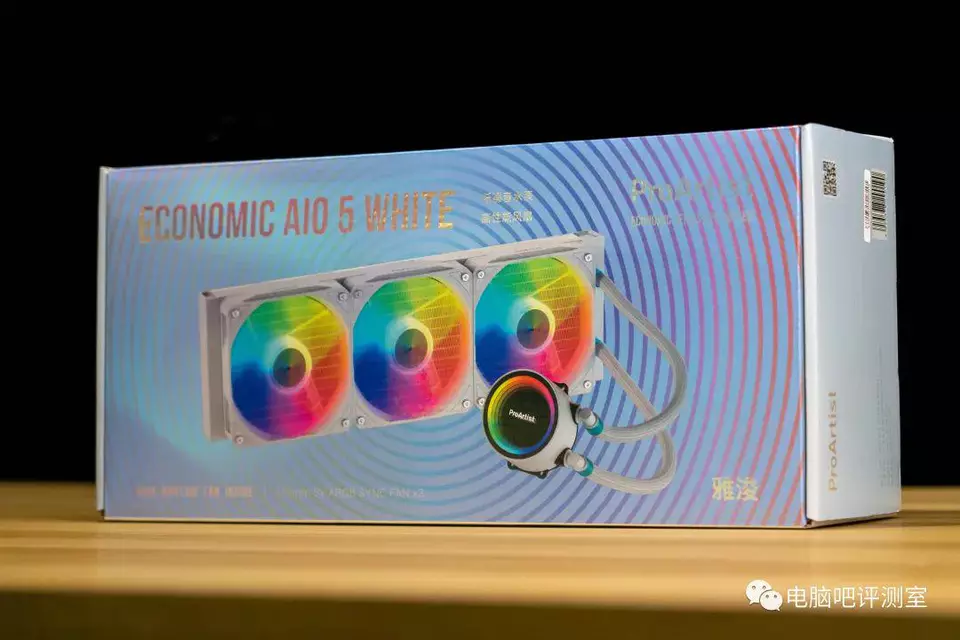

水冷则是全新的雅浚ECONOMIC AIO 5 White。

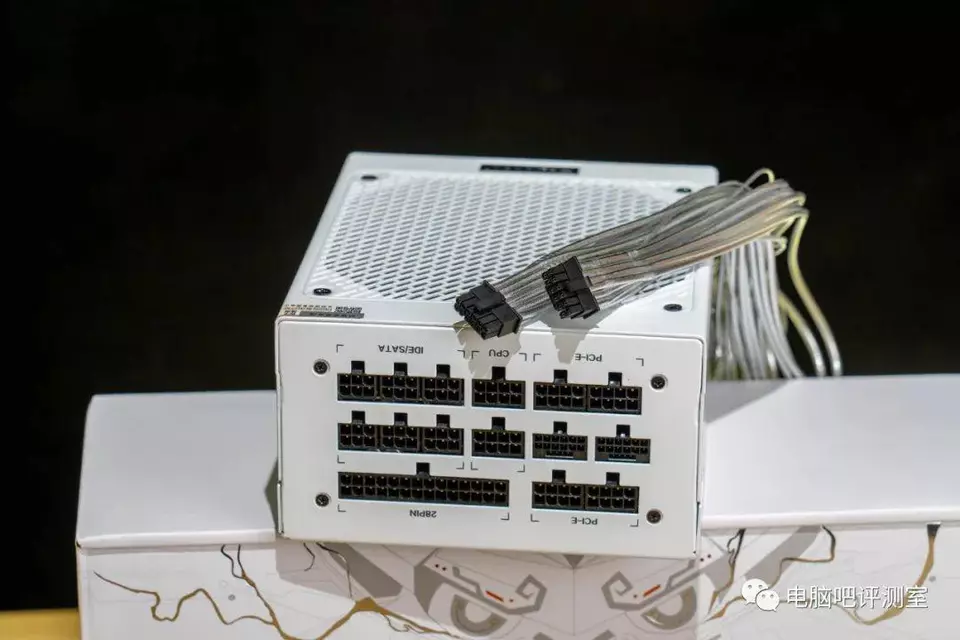

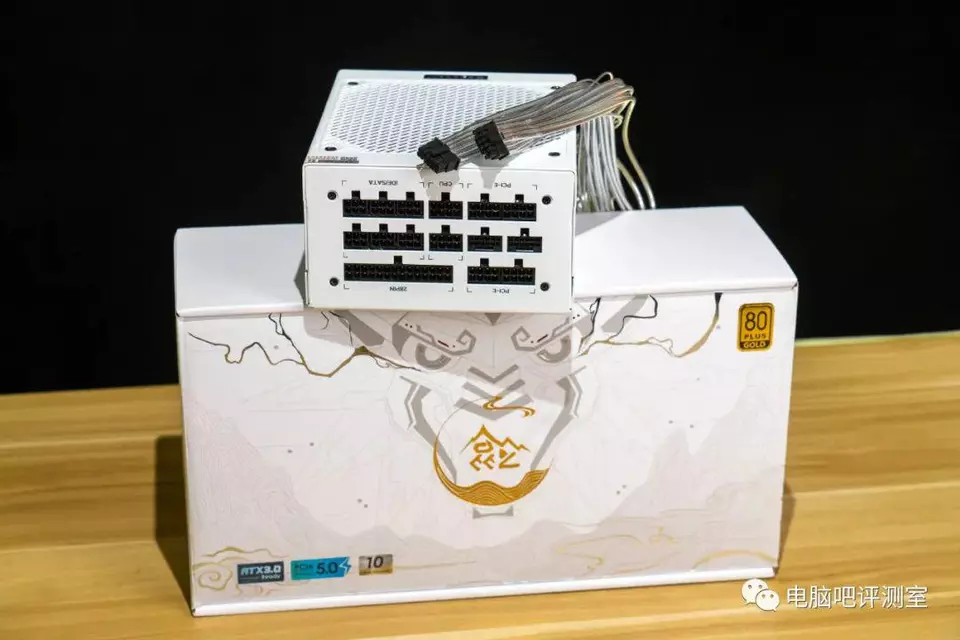

选用的电源为鑫谷KL1250G 1250W，支持ATX3.0。 烤鸡测试：

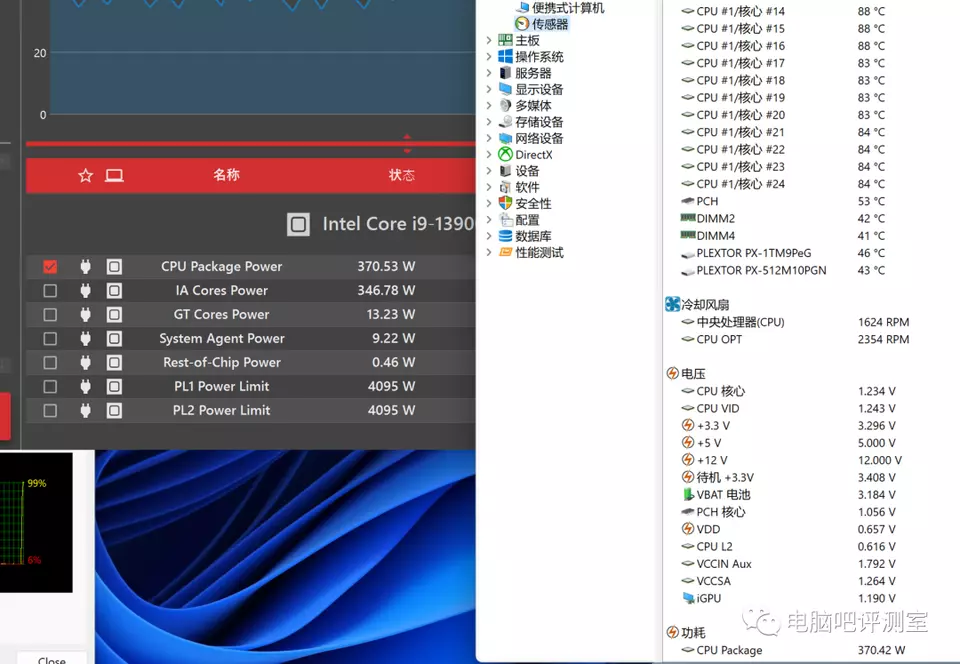

先前在上测试时，i9-13900K是只能跑到330W，然后因为主板的原因降到了250W。当时我就说板子瓶颈了。之后在测试七彩虹 CVN Z790D5 GAMING FROZEN时，13900K跑出了400W的超高功耗，我说这是主板原因导致电压与功耗偏移。那么现在有了板皇后，表现如何呢？ 13900K在Z790 EXTREME上跑出了370W的功耗，注意这里启用了核显，大概占了10W左右。那么13900K在这里的功耗为360W左右。但是有趣的事情发生了。检测8PIN的电流中居然不足370W！这里放出截图数据避免误解。

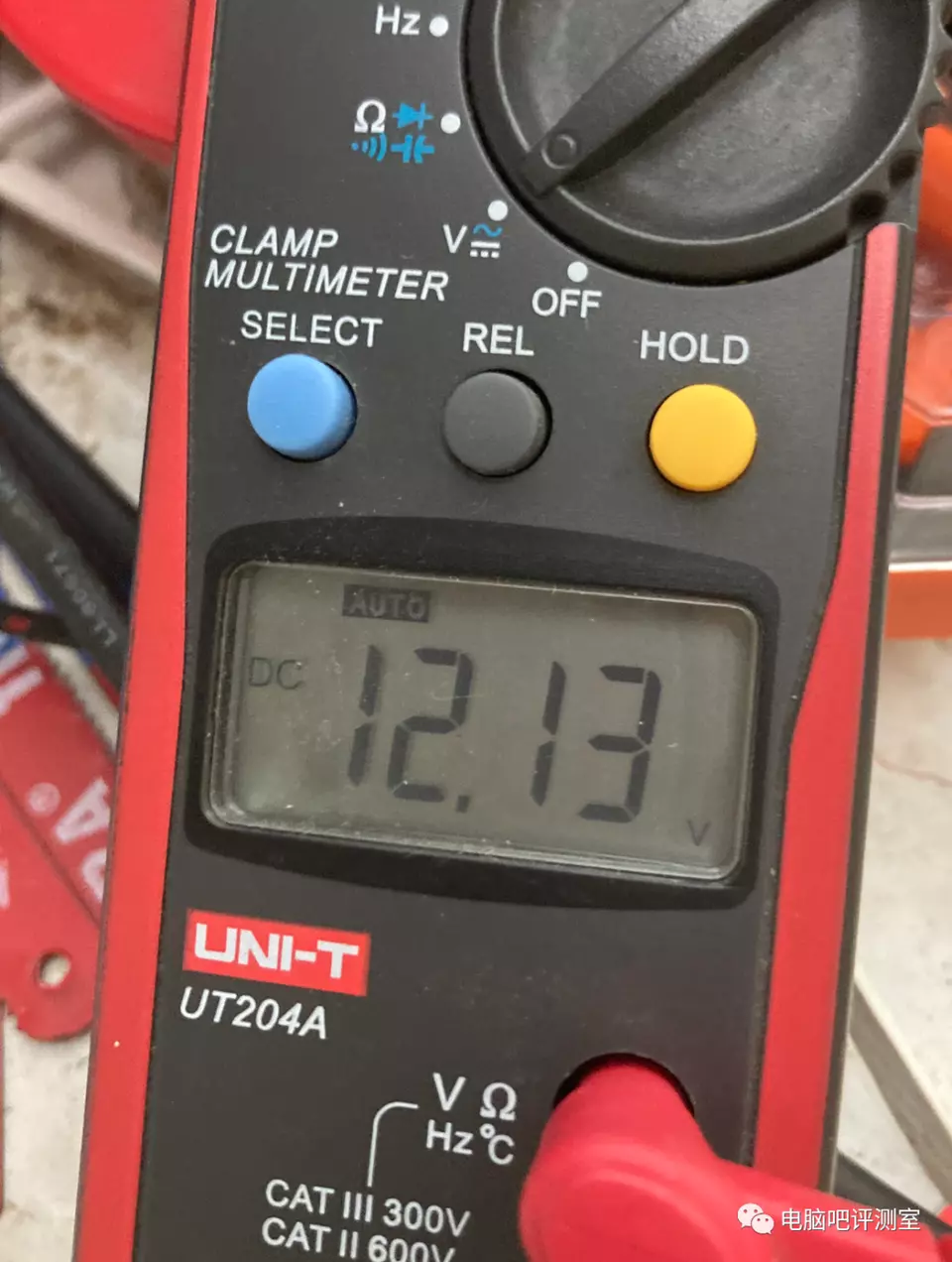

可以看到此时电流表为25.71A，电压为12.13V。换算下来此时流过8PIN的功耗只有311.86W。这个数值是远低于AIDA64上的检测功耗的。一直以来我们都认为Intel的功耗检测是非常可靠的。也默认这个功耗可以直接参考。但是出现这种电表倒转的问题让我不得不怀疑Intel功耗检测的可靠性。 但是怀疑归怀疑，这里也有一个问题。主板的12V输入不仅仅是CPU 8PIN可以提供，ATX 24PIN同样也可以。但是理论上来说，任何设备的供电都不推荐有混合电路输入发生。也就是说主板的12V是驱动CPU的其他设备，如IO或者核显。但这些设备似乎并没有那么大的功耗。总之在不清楚电流的具体设计时，我只能说13900K真的要消耗370W功耗。
为什么是370W呢？因为功耗仪上的功耗增幅是实实在在的超过400W的，我也测试了别的设备确认电流表正常。那么额外的电只能从一个地方来。也就是ATX 12V。测量也可以发现，此时ATX 12V通过的电流达到了6.89A。如果我们累加起来，功耗有395.44W，近乎可以解释，但是这只是猜测。 总之，那么多文字只为总结一个问题，Z790 EXTREME CPU是可能从ATX 12V上取电，而且取电的幅度不小。又因为主板的ATX 12V还要驱动主板的大部分设备（如PCI-E设备，PD等）。所以主板和电源的ATX 24PIN质量一定要好点。这个问题对老卡更严重点，因为新显卡（指40系）已经不爱从PCI-E上取电，但是老卡（30系和以前）还是传统取电。所以好鞍配好马好吧。

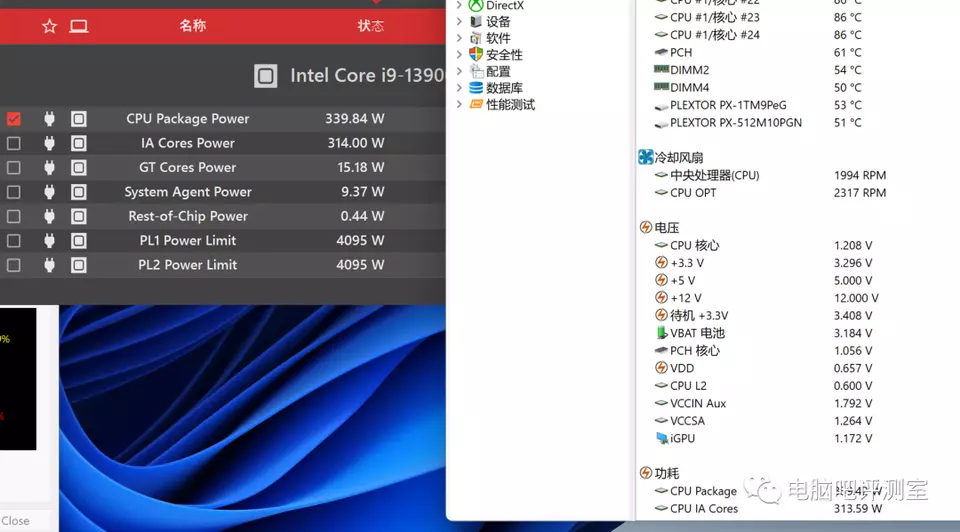

稳定烤鸡后的功耗为340W，主要因为CPU过热。
散热温度啥的还好，此时检测的温度已经摸到80的屁股，左侧温度68.2℃，上侧74.1℃。 OC测试：
拉6G和超内存这些都比较容易。不过功耗收益和可靠收益就不好看咯。这还是作为有钱人的玩意自己探索吧。总不能人人准备一罐液氮没事加点吧。当然如果有跨时代的500W散热器说不定就有用武之地了。 总结 挑不出毛病，说实话功耗测试那块我也不好说是毛病，毕竟哪有人上Z790 EXTREME还要上一张GTX980的。我只能说感谢Intel让板皇的价值重新得以体现。只是面对如今越来越高的售价和涨不起来的工资，这种板皇双飞的势头什么时候到头呢？
