全网首次成功把坏掉的笔记本主板改成台式机显

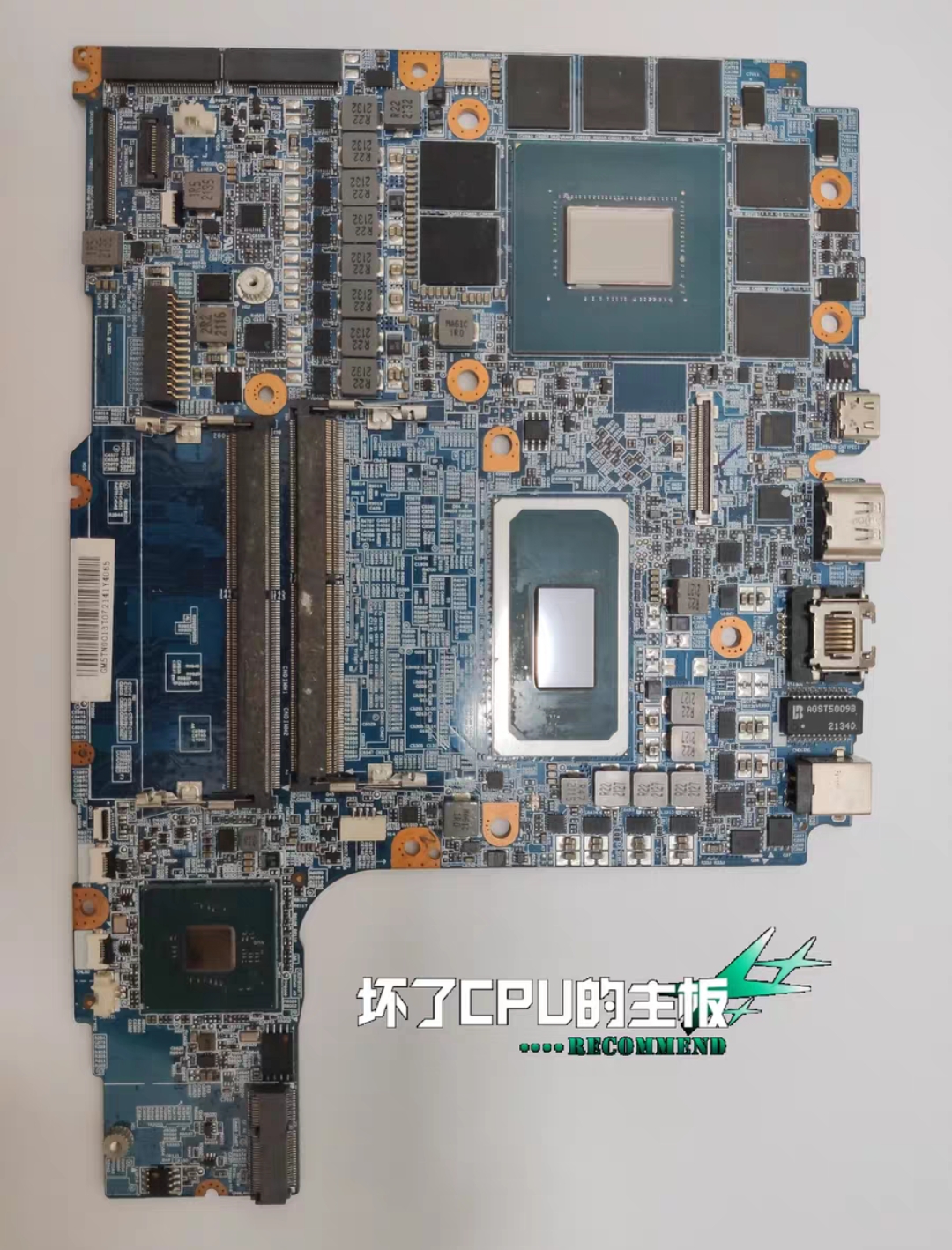

卡。手里的一张机械革命gm7主板，半载3060m
6g显卡，CPU是11260h已经短路坏了。突发奇想拿
来改成台式机显卡试试，第一步：找到类似的图纸分
析了几天，得出如何单独启动显卡的飞线方法，实

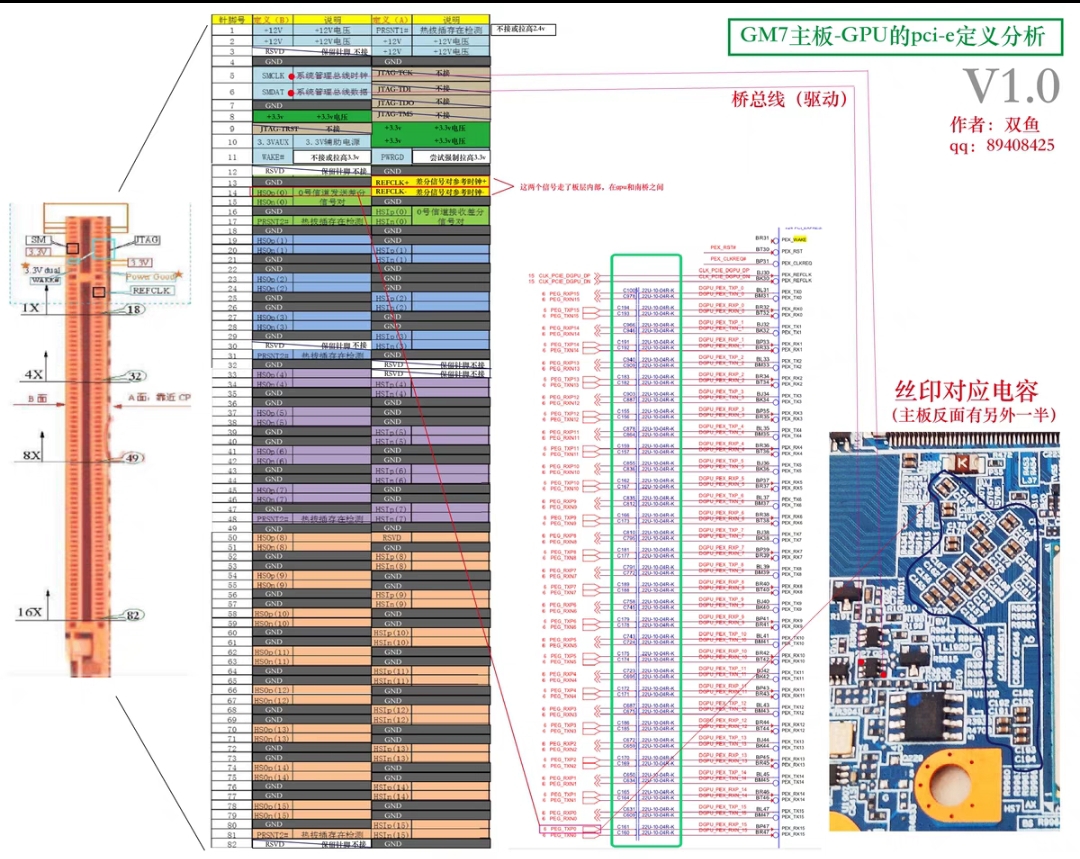

现了强制启动显卡发热运行。然后第二步：完整分析
pcie连接CPU和桥的信号，大部分信号是比较好猜
的，个别的gpu_rst和时钟请求信号要分析图纸找到
飞线点，还有最关键的桥总线驱动信号这个没有地
方飞线，庆幸有过孔，挖开过孔绿油获得了飞线

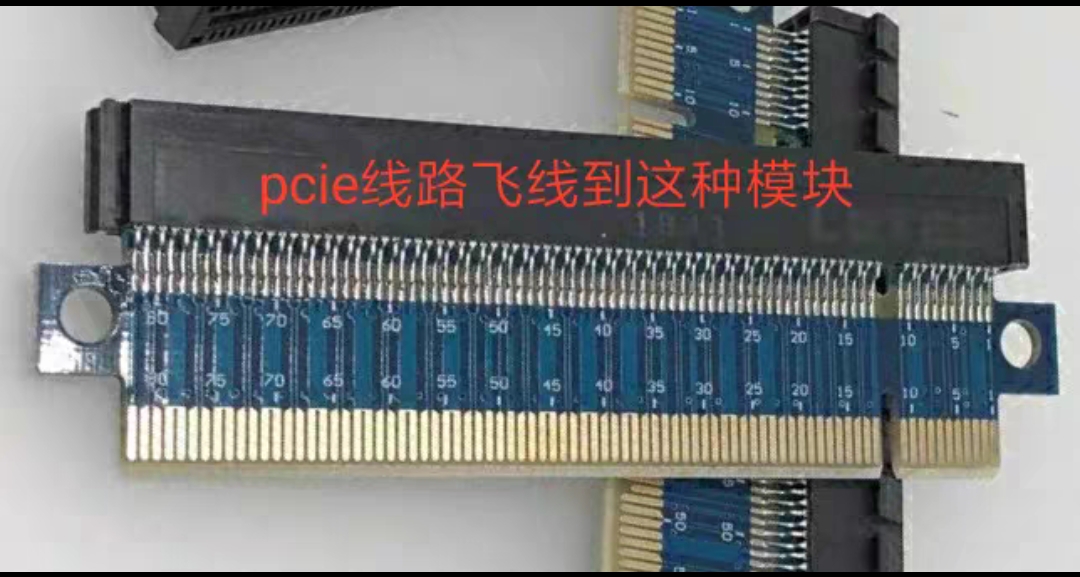

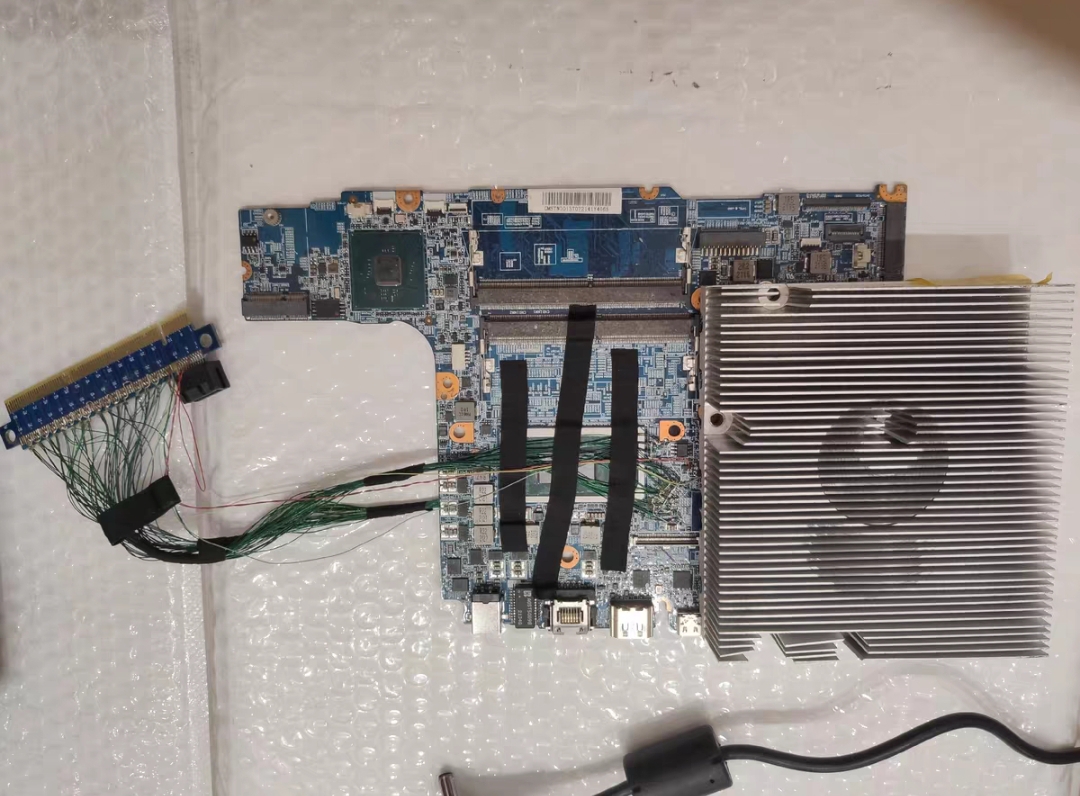

点。第三步：用几十根同轴线，把找到的飞线点和
pcie金手指上的引脚全部一一对应飞过去。第四步：

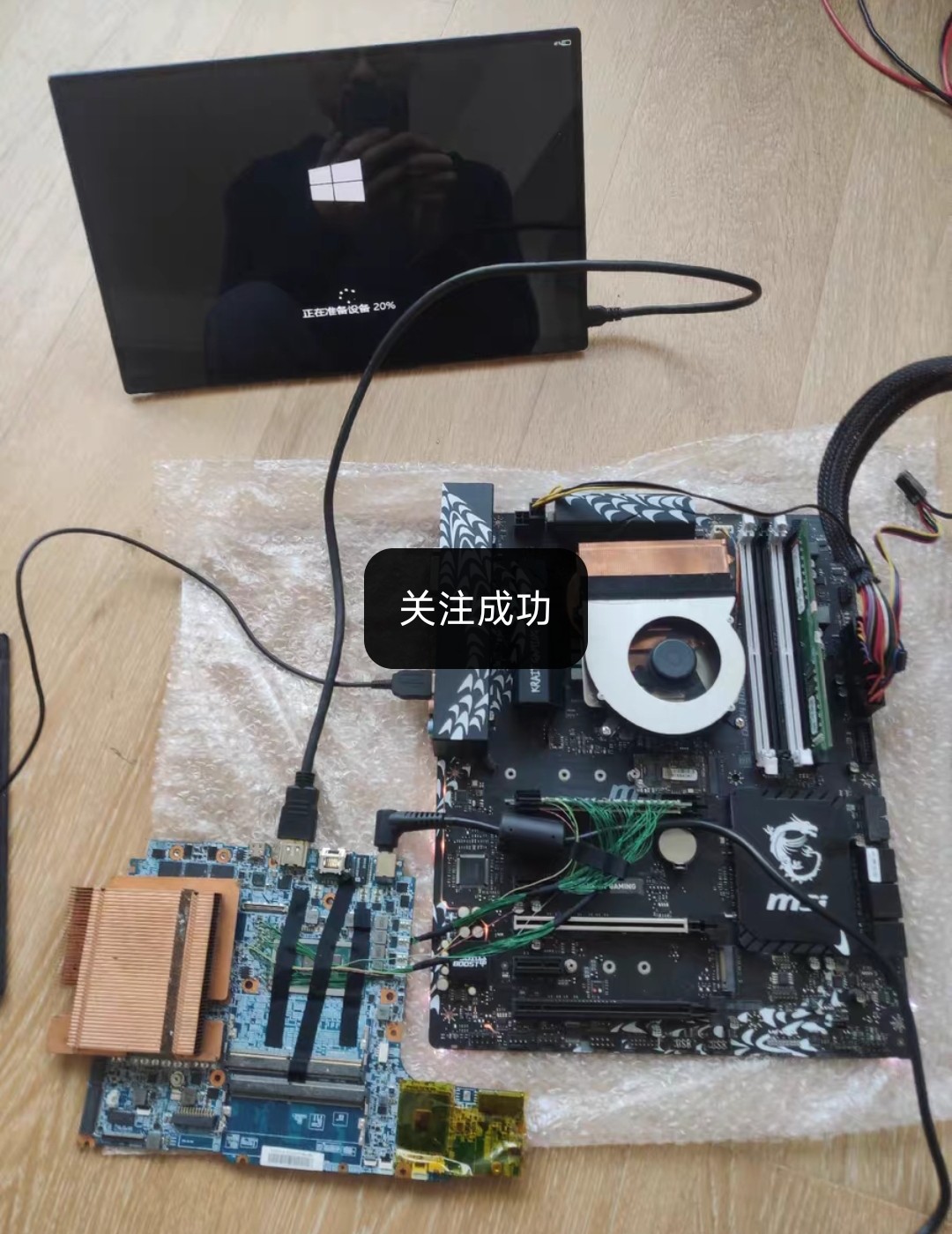

接台式机主板测试，这一步遇到了问题，手里的主
板都是4代u的芯片组，因为很多年没玩台式机了。
这种老板子不支持3060m这种魔改卡，于是这个项
目停了一个多月。后来要感谢oure DIY大佬看到帖
子以后给我送的微星z370和i78700k板U套装（图里
的板子)，开启pcie的4g支持，才顺利点亮。验证成
功。目前图里分辨率和色彩有问题，是由于3060m
需要特殊的魔改驱动，这个我还需要去做做功课，
目前就是这个结果，基本改造成功了
|
