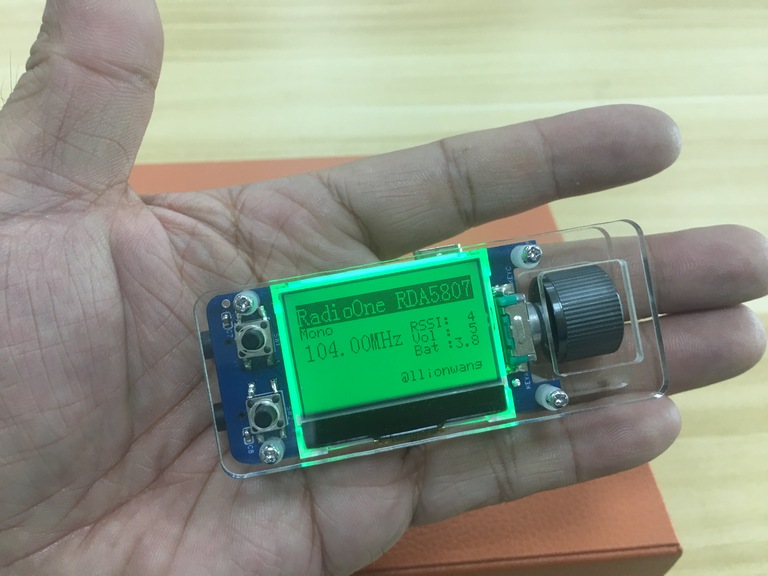

断断续续花了数月时间，终于弄了一台自己还算满意的收音机！ 这款应该是市面上最小的、带大显示屏、可旋钮操作、又可自行开发的超便携数字收音机了吧，虽然还能小，但就不方便DIY了！
功能描述如下：

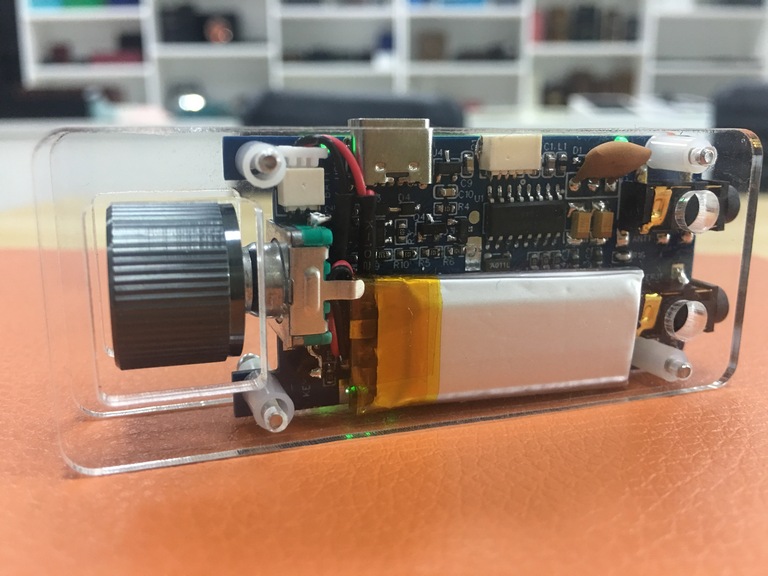

（1）电路板尺寸：60x30mm，耳机输出，音量0-15级可调；

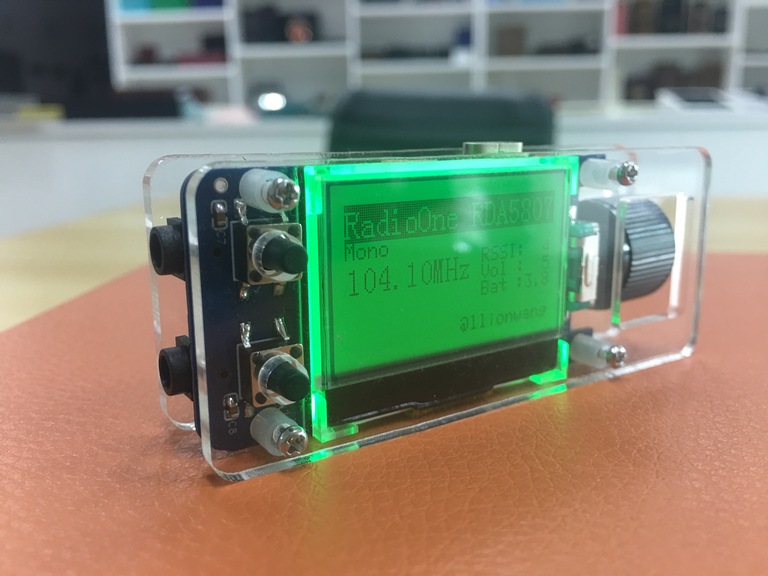

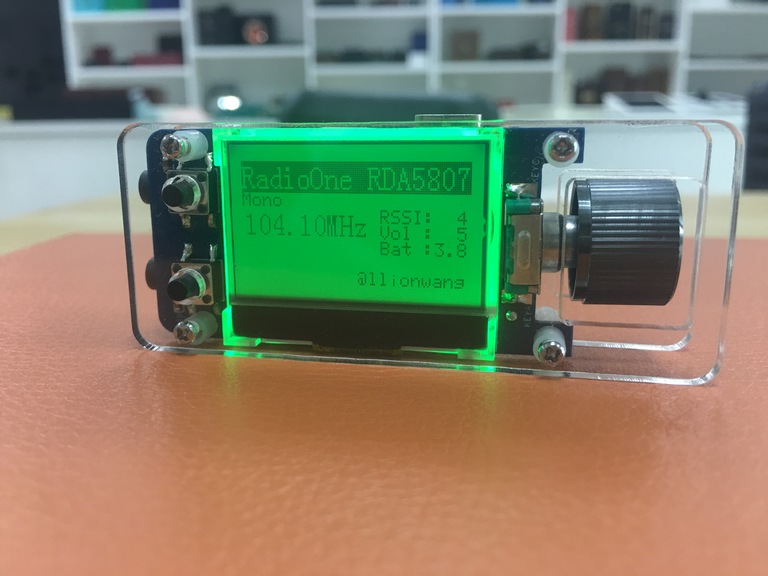

（2使用12864单色点阵液晶屏，带背光，背光可独立控制；

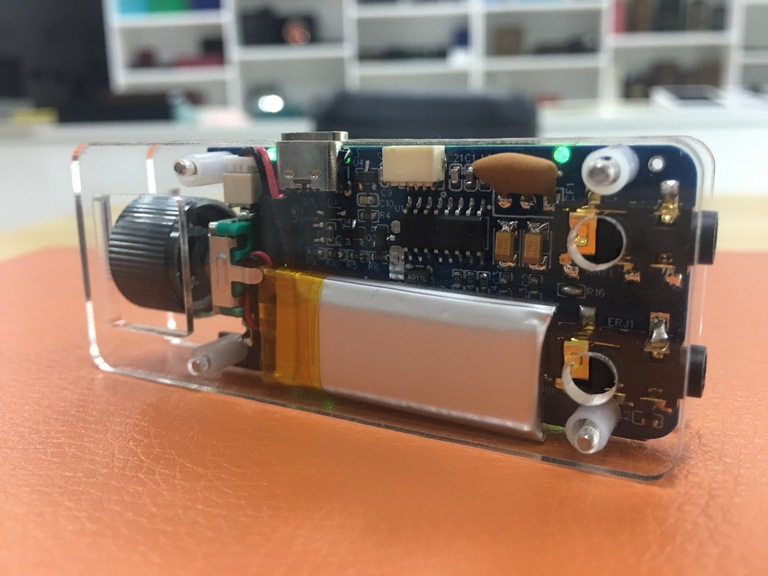

（3）可使用USB Type-C或锂电池供电，有锂电池充电及电压检测电路；
（4）使用RDA5807FP芯片，板上有I2S输出端子，可输出数字音频；
（5）使用STC8H4K64S2单片机，程序空间(FLASH)64K；烧录不用买烧录器，串口直接接就行；
（6）天线有两种连接方式：
（1）板上有3.5mm天线插座，可外接天线；
（2）拔出外接天线时，自动切换为使用耳机线做天线。
（7）有两个按钮开关和一个编码器旋钮开关，可以开发为模拟传统的手动旋钮搜台或其它各种功能。
现在每晚都用这台收音机听东莞104音乐台的恒主播节目，音质非常好[呲牙]a
附上电路图和固件，大家一起试试吧 RadioOne_RDA5807FP_V2_SCH.pdf RadioOne_V2.zip
|
