g显卡核心是GPU
Q首要作用是处理图形图像数据、转化为显示器可识
别的信号并输出画面，保障从桌面显示到游戏3D渲染
的视觉呈现
Q同时凭借超强并行计算能力，加速视频剪辑/3D建
模/A!生成等专业任务，并大幅减轻CPU的运算负
担，是电脑视觉输出和高算力并行任务的核心硬件。

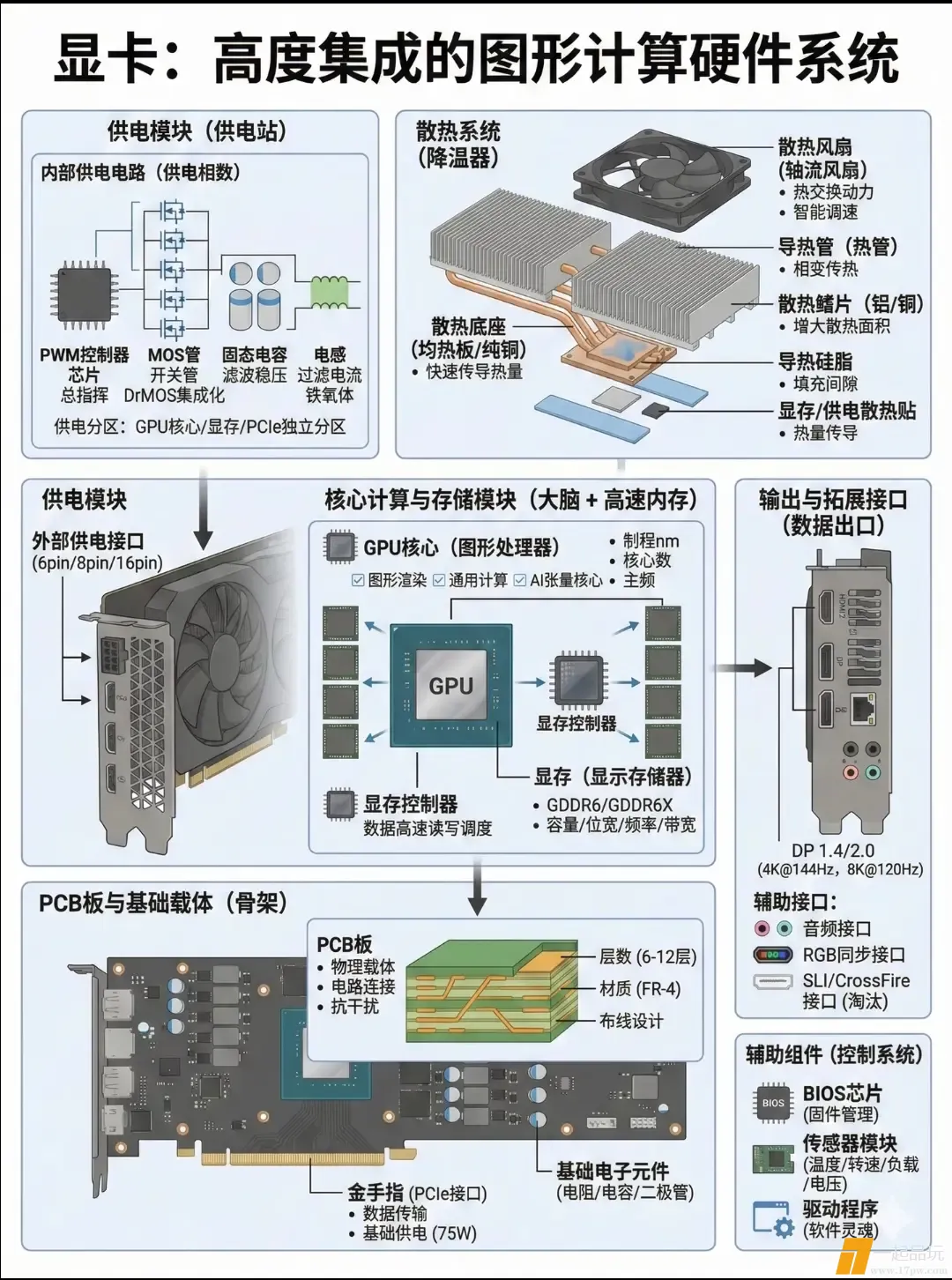

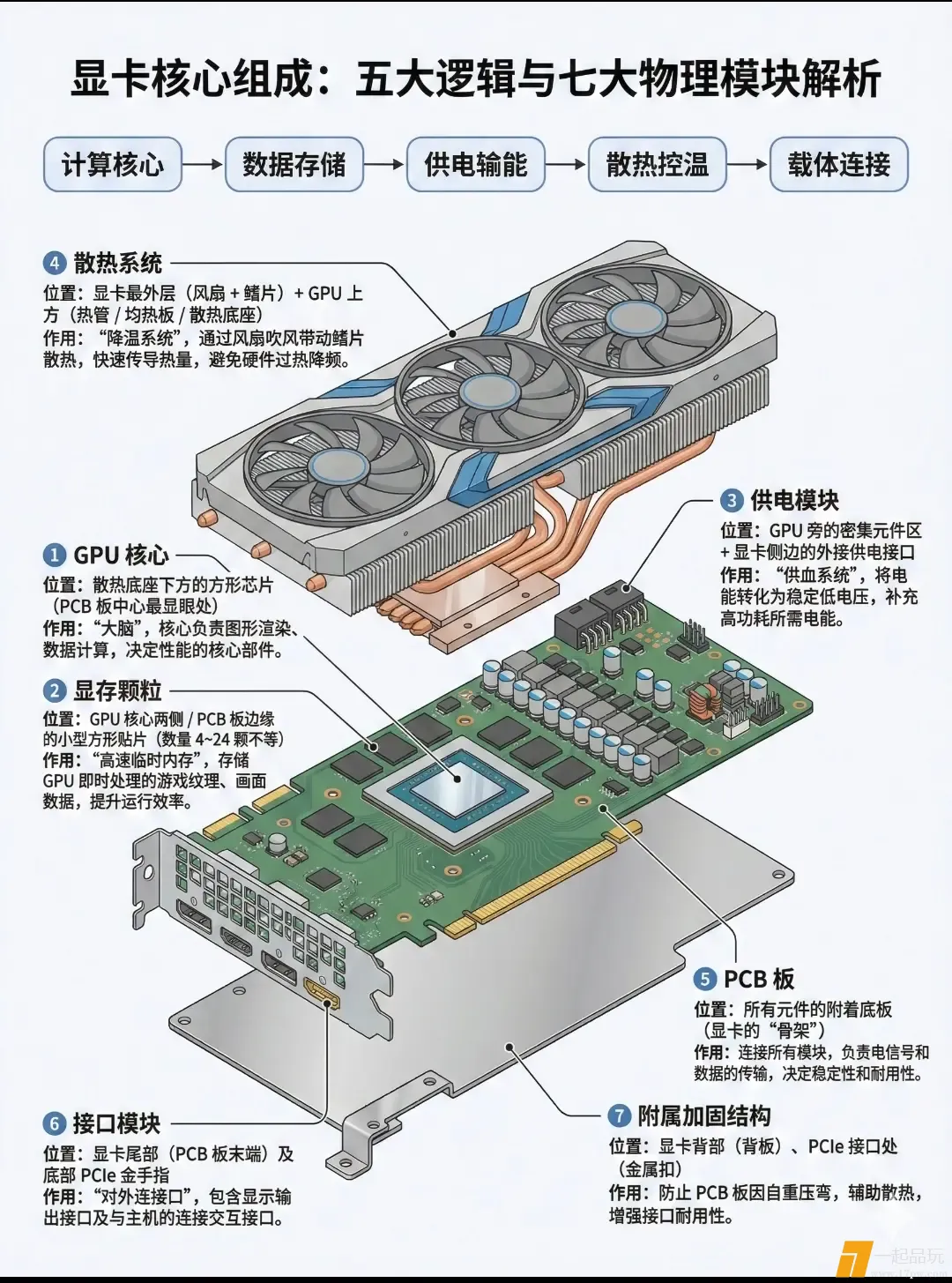

显卡组成
]GPU核心（图形处理器)
位置：显卡散热底座下方的方形芯片(PCB板中心最显
眼处)
作用：显卡的“大脑”，核心负责图形渲染、数据计
算（游戏/设计/A)，是决定显卡性能的核心部件。

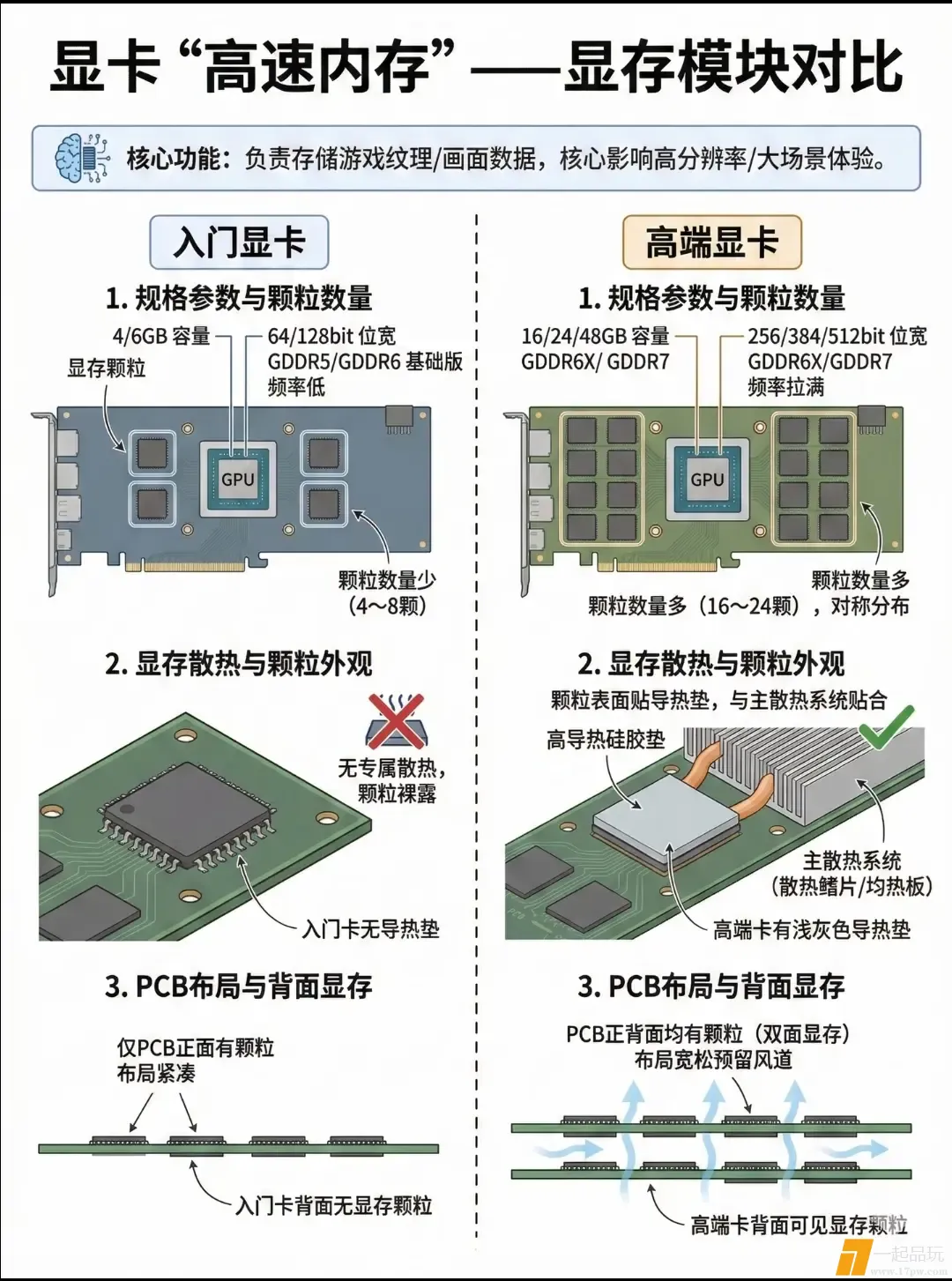

2显存颗粒
位置：GPU核心两侧/PCB板边缘的小型方形贴片（数
量4~24颗不等)
作用：显卡的“高速临时内存”，存储GPU即时处理
的游戏纹理、画面数据，避免GPU频繁调取内存，提
升运行效率。

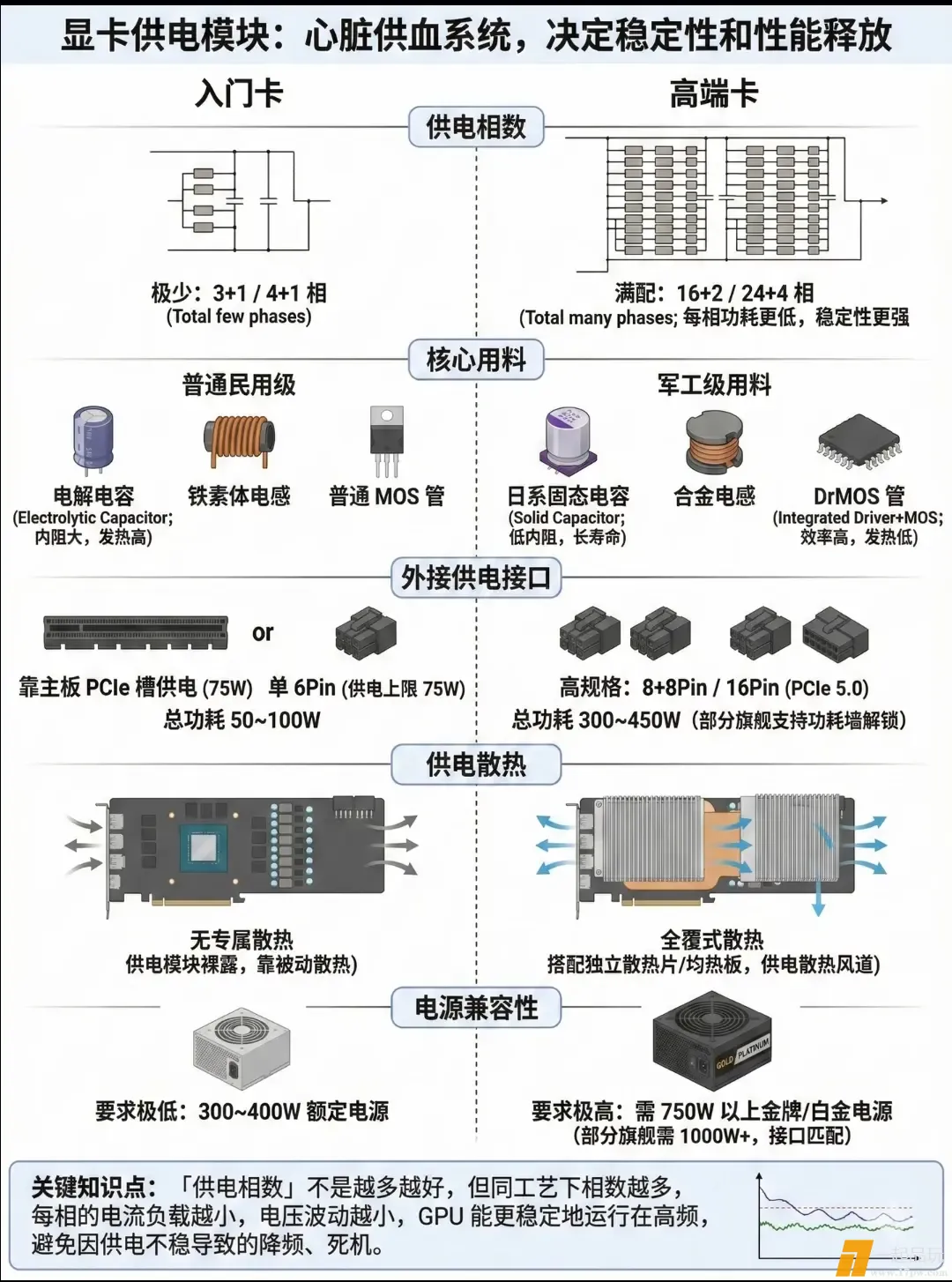

3供电模块
位置：GPU旁的电容/电感/MOS管集群(PCB板上密
集的贴片元件区)+显卡侧边的外接供电接口
作用：显卡的“供血系统”，将电源/主板的电能转
化为GPU、显存可用的稳定低电压，外接供电口负责
补充高功耗所需电能，供电元件保证电压稳定。

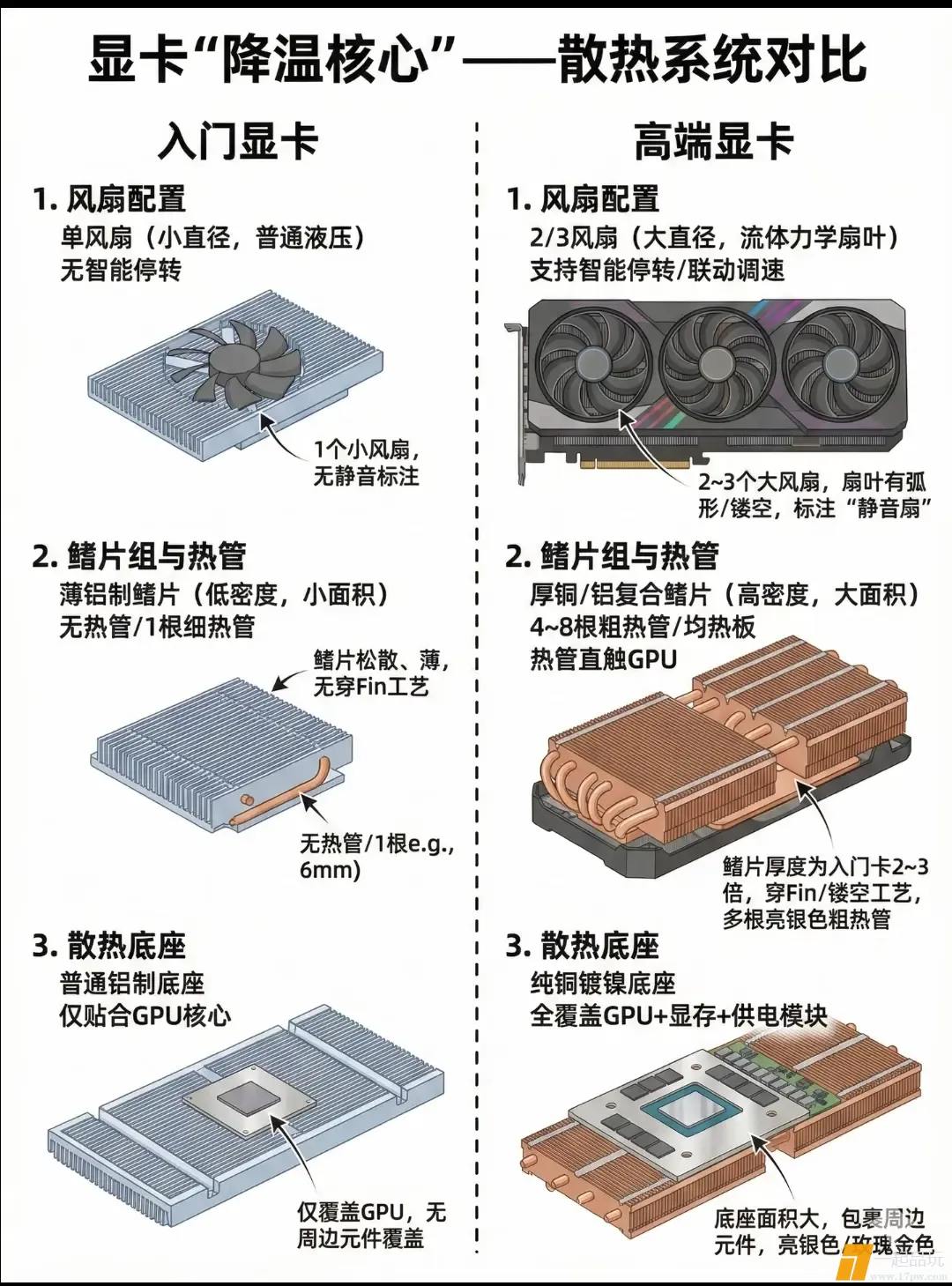

4散热系统
位置：显卡最外层（风扇+鳍片）+GPU上方（热管/
均热板/散热底座)
作用：显卡的“降温系统”，通过风扇吹风带动鳍片

散热，热管/均热板将GPU/显存/供电的热量快速传
导至鳍片，避免硬件过热降频。

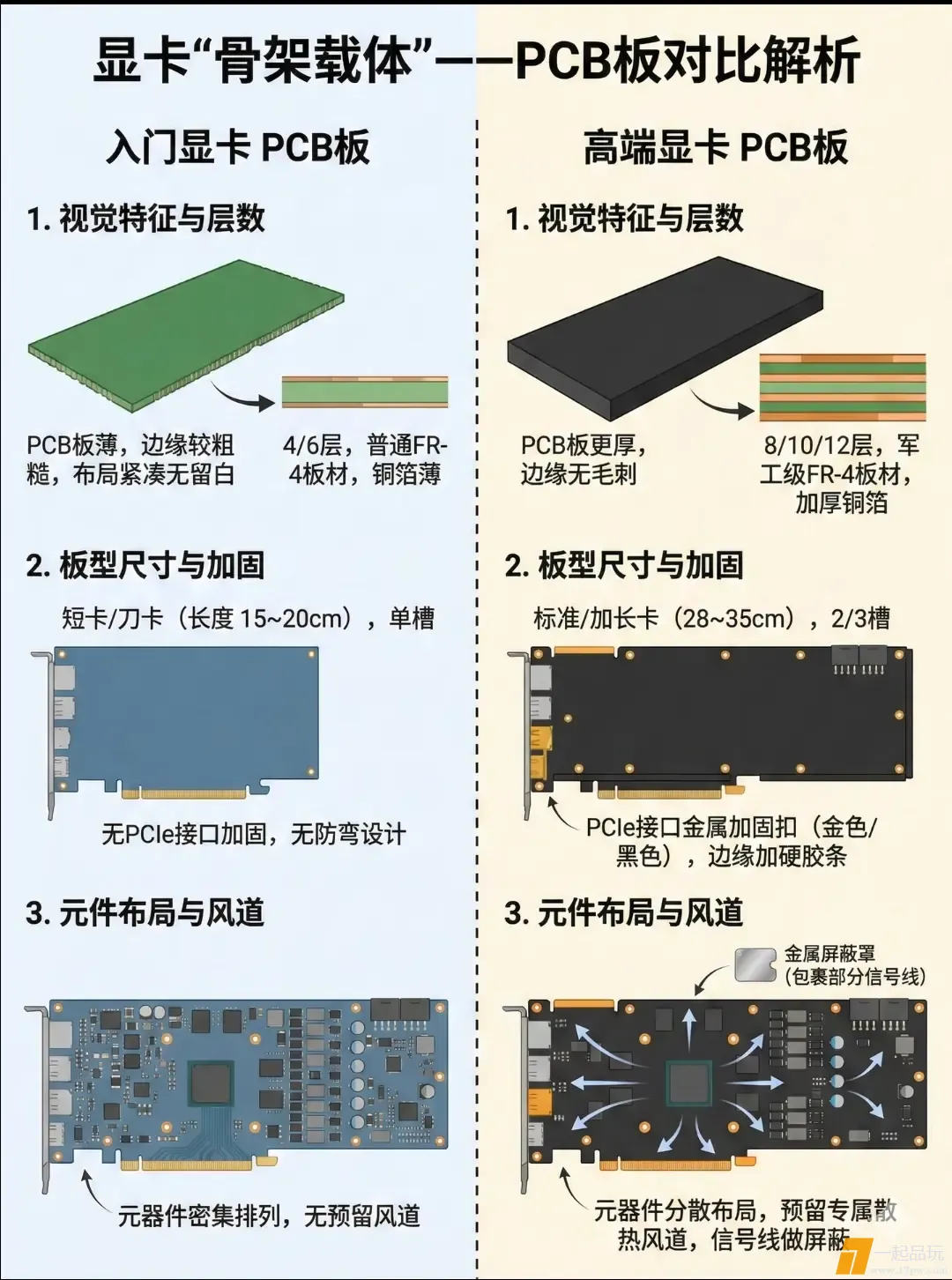

5PCB板（印刷电路板）
位置：所有元件的附着底板（显卡的“骨架”)》
作用：连接GPU、显存、供电、接口等所有模块，负
责电信号和数据的传输，板层/用料决定传输稳定性和
显卡耐用性。

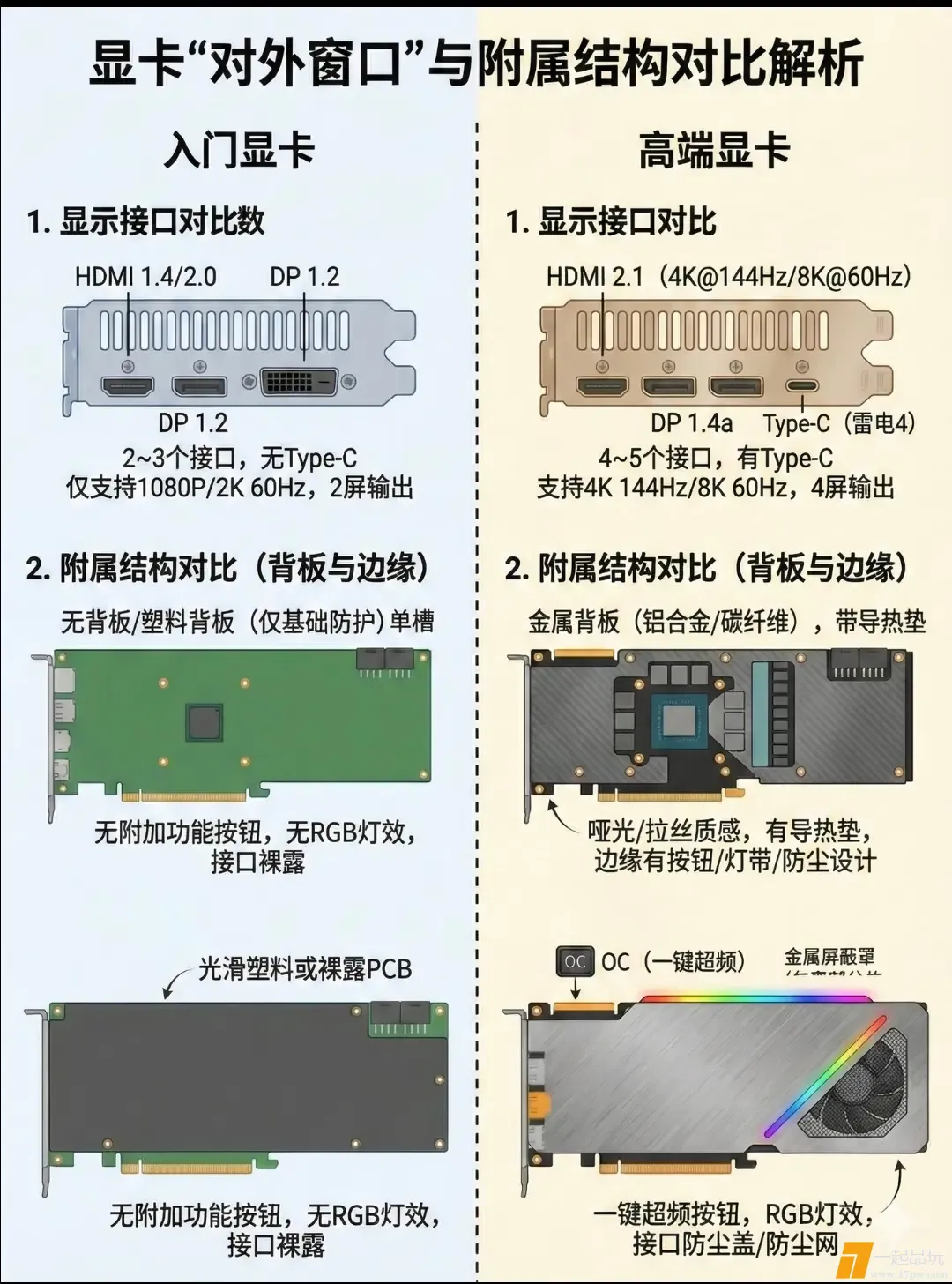

6接口模块
位置：显卡尾部（PCB板末端)
作用：显卡的“对外连接口”，包含显示接口
（HDMI/DP/Type-C,连接显示器输出画面)、PCIe金
手指（插主板，实现显卡与电脑主机的连接和数据交
互)。
☑附属加固结构
位置：显卡背部（背板）、PCIe接口处（金属扣)
作用：金属背板防止PCB板因自重压弯，部分可辅助
显存散热；PCle金属加固扣增强接口耐用性，避免插
拔损坏。
#
