显卡竖着装:增加寿命减少变形还能降低噪音?Tony哥亲测...

坏刚 发表于 2020-6-28 10:35:44 [显示全部楼层] 只看大图 回帖奖励 倒序浏览 阅读模式 1 1030
显卡竖着装:增加寿命减少变形还能降低噪音?Tony哥亲测晒图
Tony哥的PC日常
这两天端午节假期,吃鸡队友们都忙着过节陪家人,因此昨晚未能开战。闲来无事,继续折腾一号机~
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F5a3db2dbj00qclf550019c000hs00dcm.webp

其实折腾的动机也很简单,前天刚装上的RTX2060Super iCraft电竞之心显卡,正面风罩也有灯效,而且看起来似乎还不错~ 况且实测时发现风扇噪音有点大,心大如我——直接用手按了按那个噪音异常的扇叶,貌似动平衡稍微有点问题?一来二去决定折腾一波,把显卡竖着装:
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F7b76667ej00qclf55000uc000hs00dcm.webp
祭出雪藏大半年的追风者原厂GPU竖装模块(随515机箱送的,去年双十一的最佳斩获)
说干就干,拆箱子吧~
追风者515PTG竖装显卡安装过程
去年刚买机箱的时候竖装了一阵,后来有几次测试显卡时候来回折腾了几次太麻烦,所以直接拆掉了~ 今年给2号机升级到Ryzen5 3600了,因此1号机可以纯粹养老当游戏机了,竖装支架也终于重见天日咯:
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F7fb0b179j00qclf55001gc000hs00dcm.webp

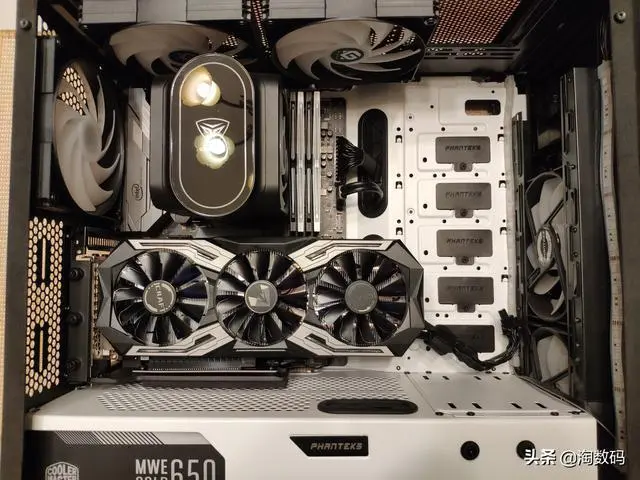

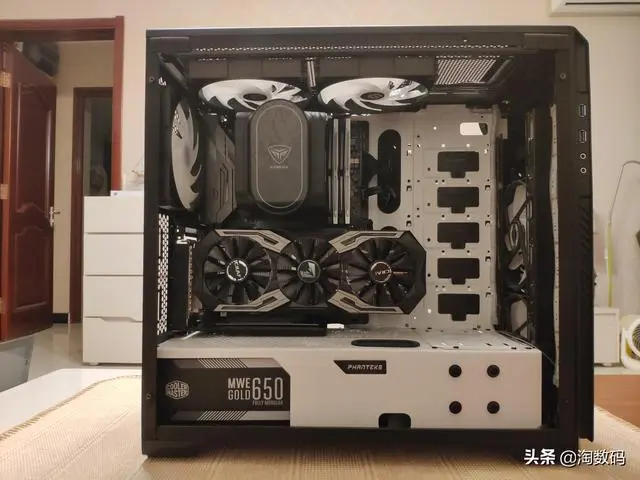

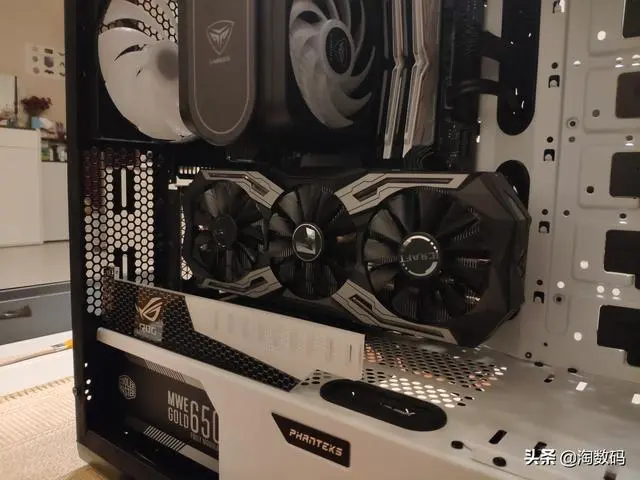

这是正常向安装的显卡
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F6c106591j00qclf55001ec000hs00dcm.webp

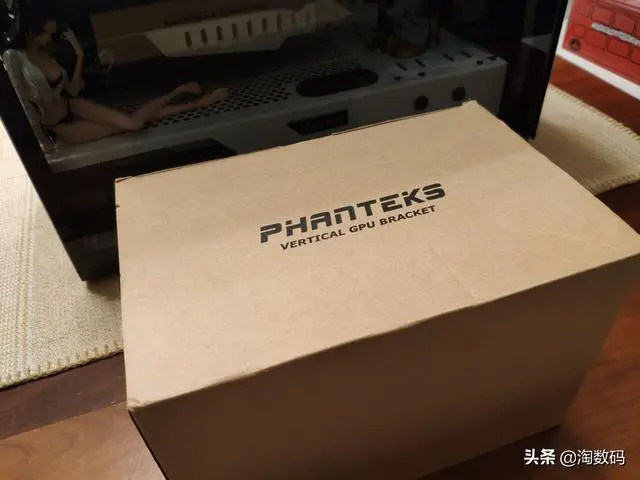

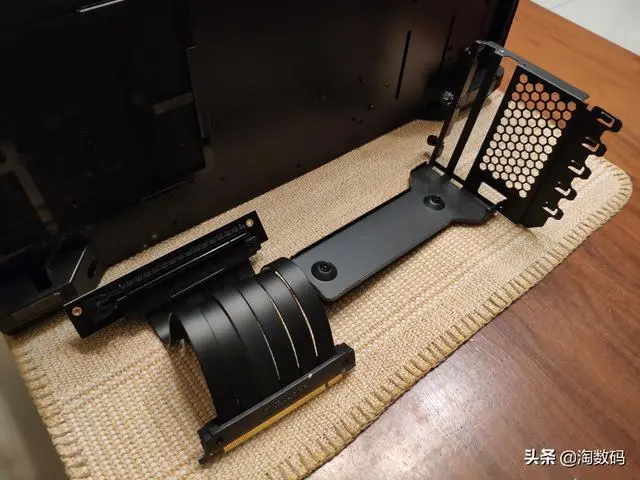

从盒子里取出竖装套件,去年装过一次就塞回盒子里了,因此基本全新
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F9b15f675j00qclf55000uc000hs00dcm.webp

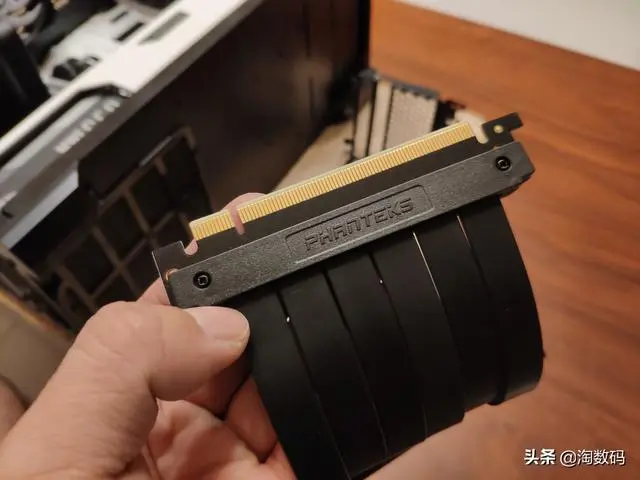

追风者原厂线哦
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F48933b1ej00qclf550018c000hs008wm.webp

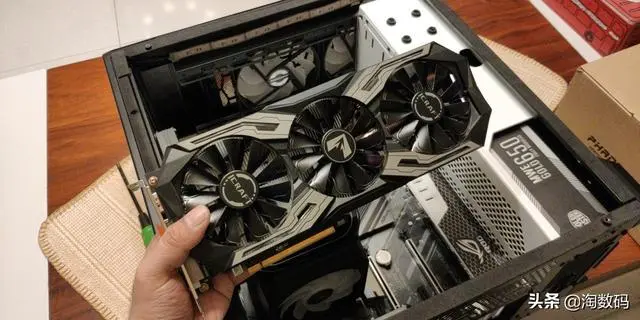

先把显卡拆下来吧~
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F3ac5444fj00qclf55001lc000hs00dcm.webp

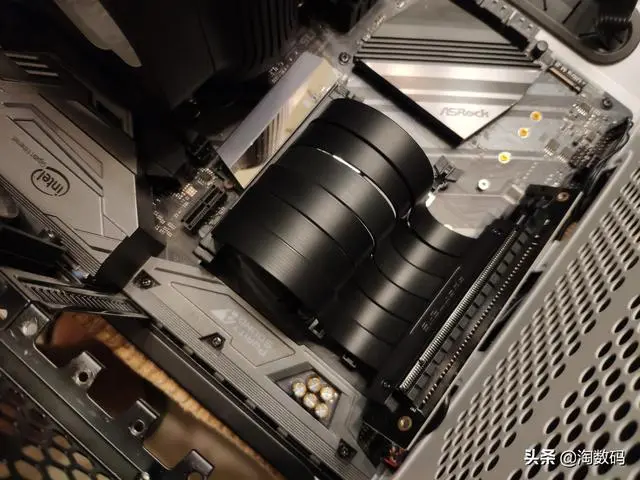

这个是错误示范哈~
直接把线插进PCIE插槽是没结果的~ 因为你等下还要给拔出来,别问我是怎么知道的╮(╯▽╰)╭
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2Fe1c65dcaj00qclf55001ic000hs00dcm.webp
正确的姿势↑

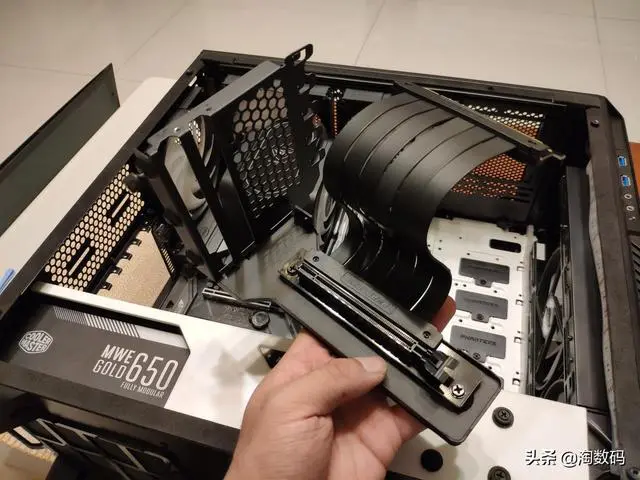

应该把竖装PCIE支架和延长线先固定好,然后再进行下一步()
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2Fe39646c6j00qclf55002sc000hs00npm.webp
错误示范x2 /(ㄒoㄒ)/~~
如果你把PCIE支架和延长线组装完毕之后,直接插入主板并拧固机箱螺丝,恭喜你~ 拆了吧,还是不对╮(╯▽╰)╭
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2Fa89b04f3j00qclf55001cc000hs00dcm.webp

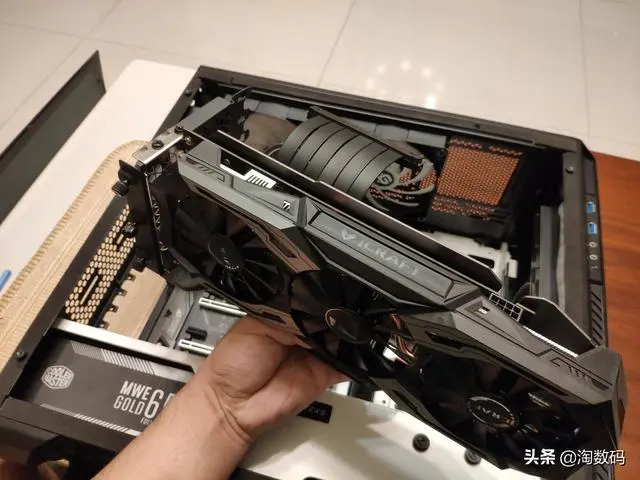

要把显卡先固定在支架上,上好显卡螺丝~
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2Fb58c0c3dj00qclf550014c000hs00dcm.webp

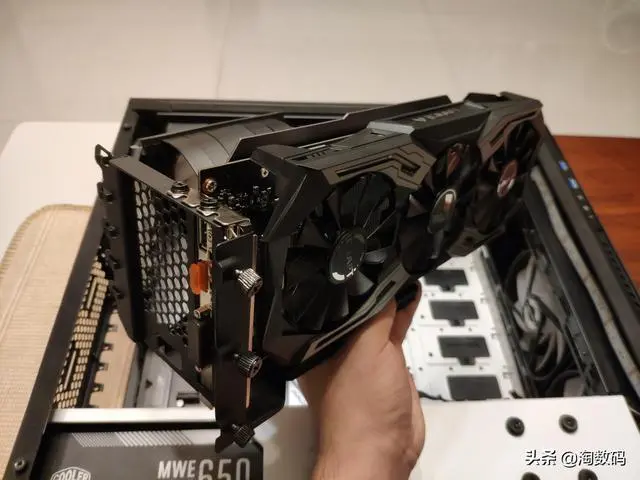

这样式儿的,然后一股脑装进机箱里。不然你会发现没法拧显卡固定螺丝╮(╯▽╰)╭
一共就两三个步骤,我还装错两步,希望看过本文之后,能帮大家节约一些安装时间,少走点弯路( ω )y
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F3c9748d6j00qclf55001xc000hs00dcm.webp

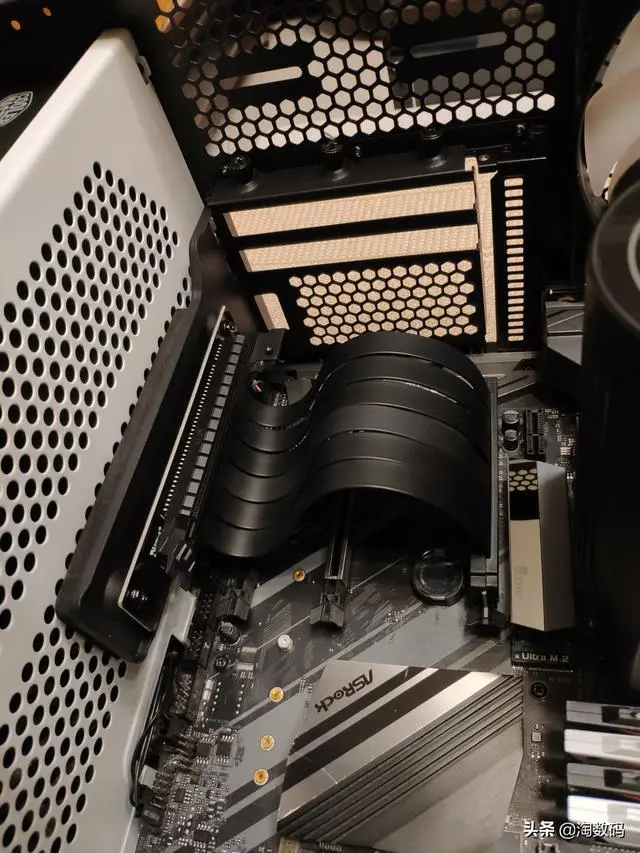

新装机或者一体水的话比较省事儿,直接把延长线插进主板就OK,风冷的话就比较窘迫了~ 比如我
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2Fb1395c35j00qclf55001sc000hs00dcm.webp

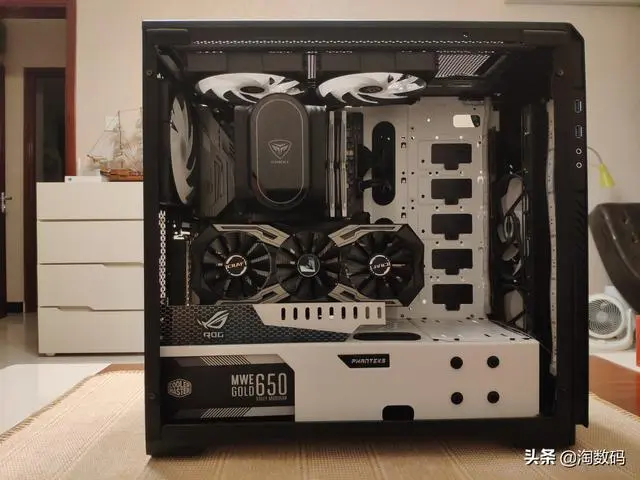

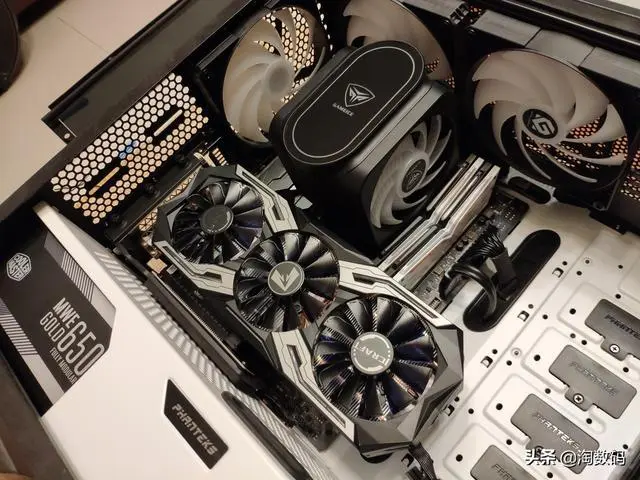

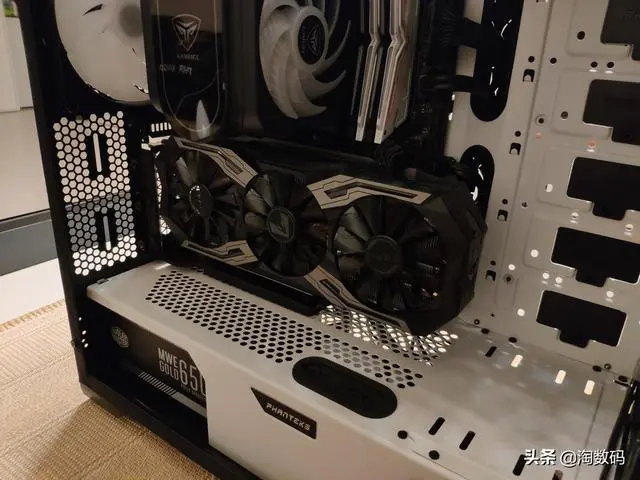

安装完毕的效果
追风者515PTG的箱体算比较宽的,竖装显卡之后,GPU正面、背面都有超过两条PCIE宽度的空间可以走风,参考上图前面板的两组140mm PWM普力魔,散热问题基本无虞。至于很多人说竖装显卡之后温度激增啥的~ 我除了表示深刻同情之外,也不晓得该说些啥。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2Fabd0ce83j00qclf55001fc000hs00dcm.webp

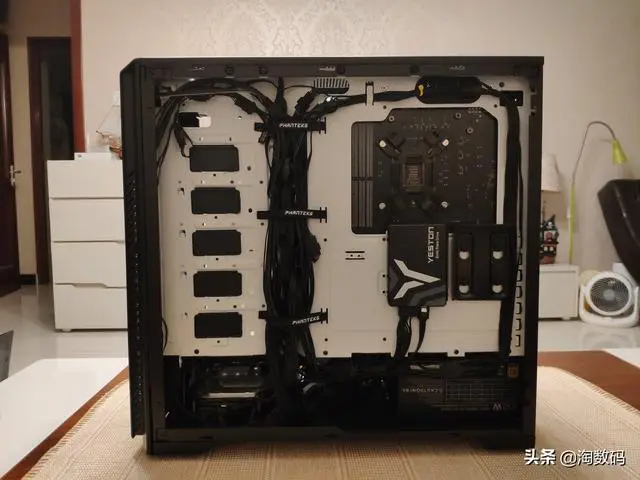

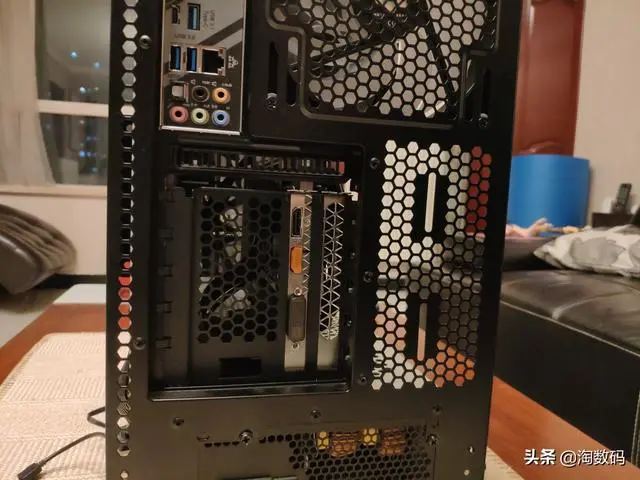

从机箱背面看竖装显卡后的前后风道空间,可以说毫无压力了~
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F62a655fej00qclf550019c000hs00dcm.webp
竖装显卡的另一个好处就是,机箱内基本上看不到任何电线数据线了~显卡把箱体内空间遮挡了大半,看起来也更整洁利索(适合强迫症理线狂)。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F8dc8326fj00qclf55001ec000hs00dcm.webp
最后记得把显卡电源线插上哈~(别问我为什么提醒你/(ㄒoㄒ)/~~)
然后~ 之前30多块钱买的RGB同步灯条(显卡支架)不能浪费啊~
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2Fa2c3b32cj00qclf550018c000hs00dcm.webp
我得想个办法把它继续利用起来
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2Feedb81b3j00qclf55000wc000hs00dcm.webp

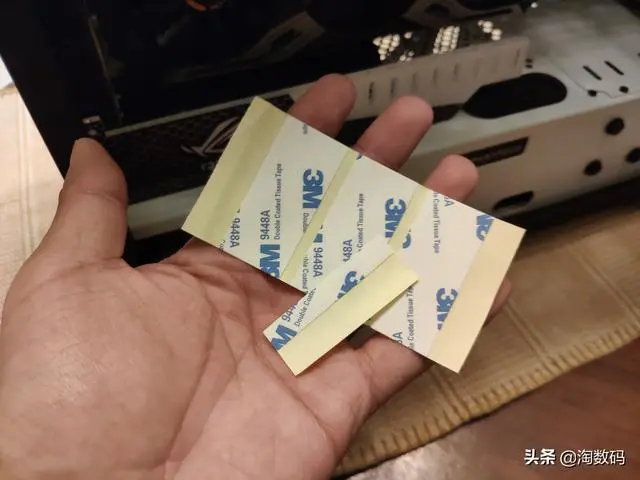

喝喝喝,无敌3M再度登场
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F3224c70bj00qclf55001ac000hs00dcm.webp

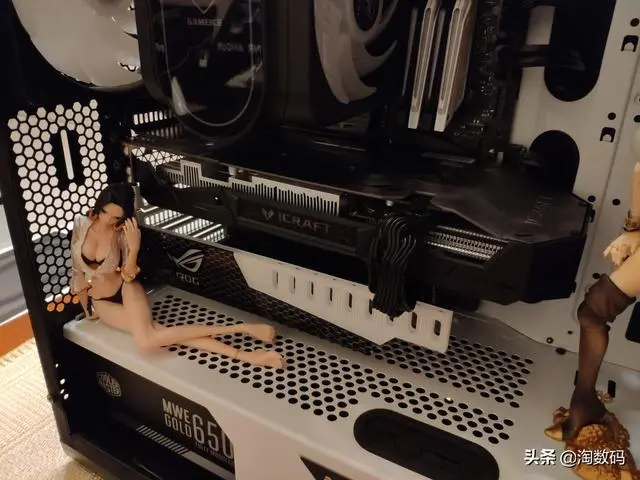

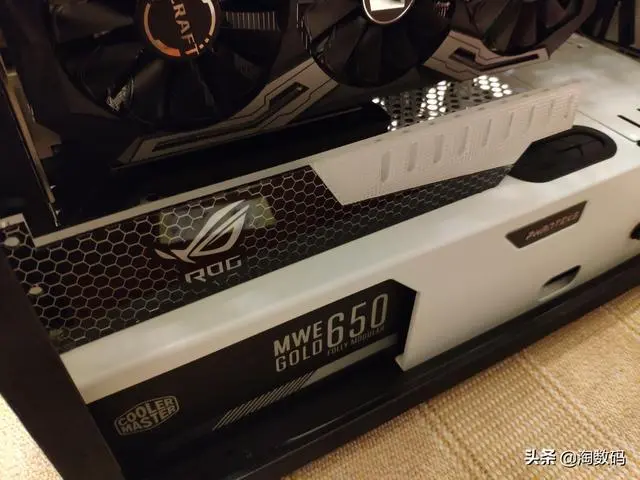

继续摆在显卡前面吧,刚好挡住显卡下面的PCIE延长线基座
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F634b4b78j00qclf550019c000hs00dcm.webp
装好了就这样的~
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F457a454fj00qclf550015c000hs00dcm.webp
布线的话基本没变化,原来啥样还是啥样
突然发现好像少了点什么?
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F530a20faj00qclf550017c000hs00dcm.webp

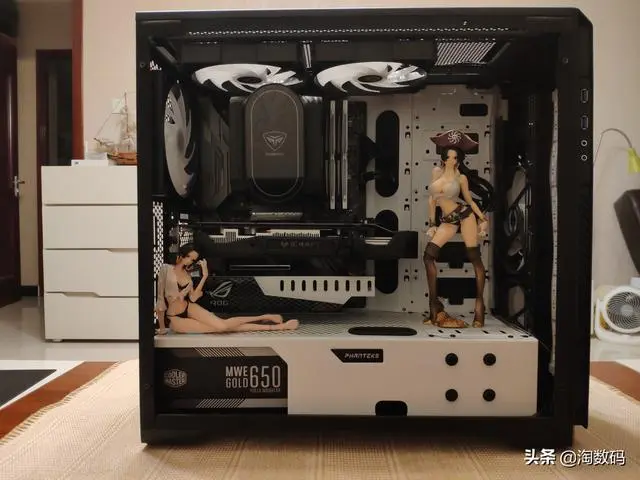

嗯,女帝归位~
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2Fc457a9fcj00qclf55001ec000hs00dcm.webp

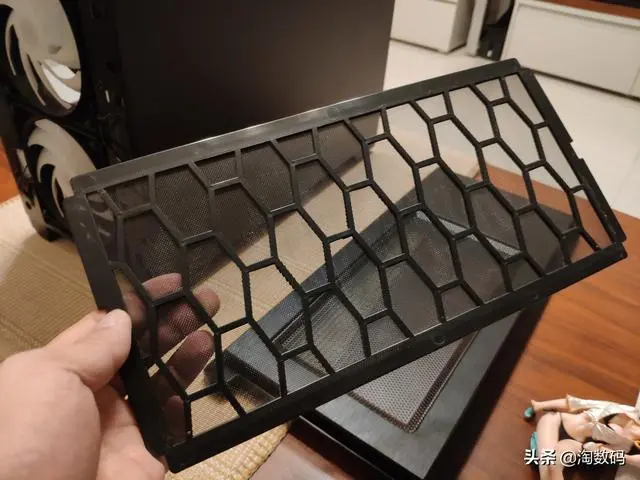

然后想到这个机箱买回来7个月了,从来没清过灰... ...
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F5cba7f13j00qclf55001ac000hs00dcm.webp

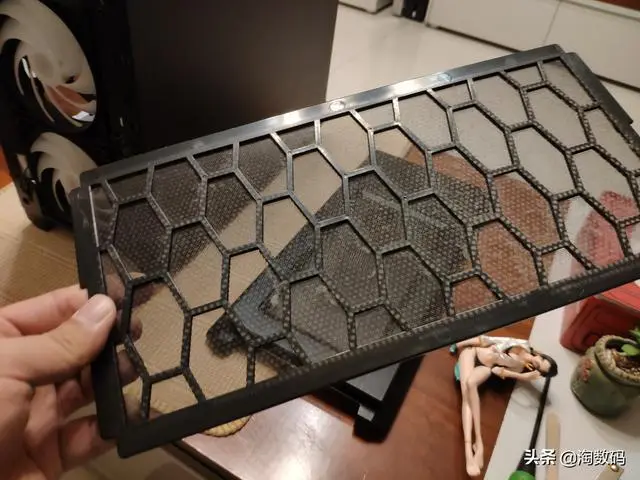

小毛刷扫一扫完事儿,大晚上就不水洗了~
总结&安装完工效果图
手机随便拍两张得了,机箱放在桌子下面也基本上看不见~

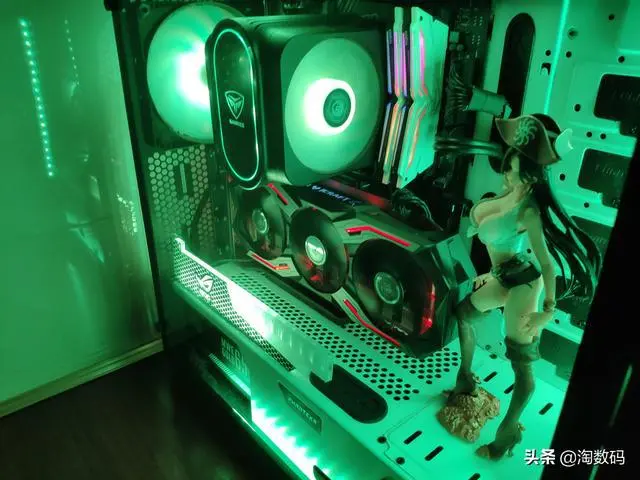

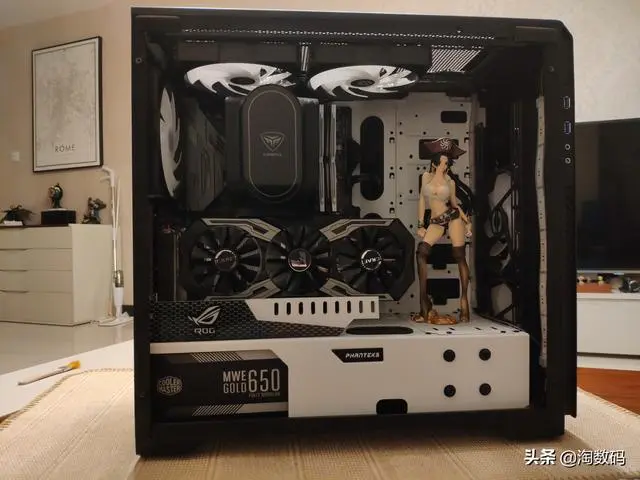

?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F1ccb1edej00qclf55001dc000hs00dcm.webp

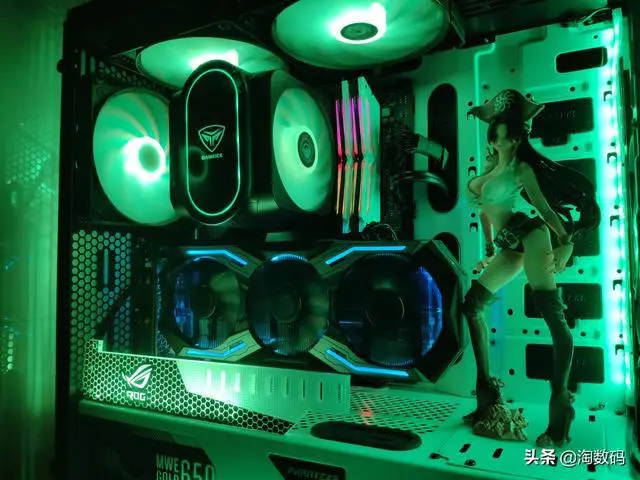

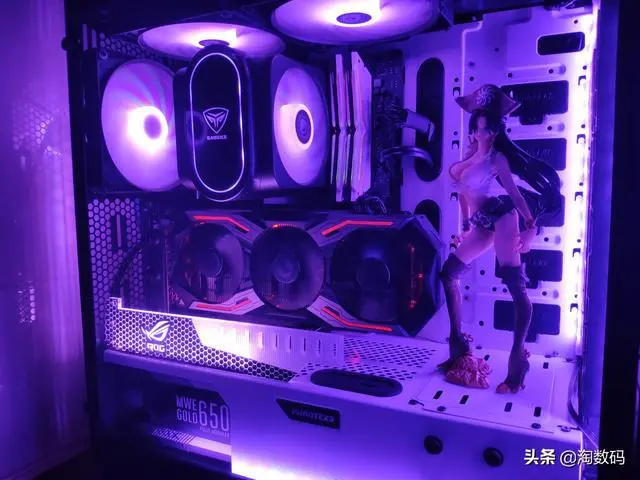

显卡正面的灯条也总算露出来咯
关于显卡垂直安装的好处,最重要的莫过于减少PCB负重变形带来的影响,不仅是减少显卡的形的负担,也是降低主板PCIE插槽的负担,毕竟现在的显卡越做越大、越来越重(而且是个很难避免的趋势。)
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F87a2af03j00qclf55001kc000hs00dcm.webp
电竞之心的显卡,貌似不能设置RGB同步吧?
另外,很多CPU风冷散热器的下侧鳍片会将CPU热量排放到显卡背面,如果竖装显卡的话,即便有蕾丝情况,CPU风扇排出的热风也只是吹到显卡风罩顶部,基本上不会有啥影响~ 另外显卡安装在主板“之外”,将原本M.2硬盘、主板插槽区、芯片组区的集中热源,充分缓解隔离开来,也让机箱前入风道得以更好发挥,就散热方面来说还是蛮不错的。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2Fde4d0b3aj00qclf55001fc000hs00dcm.webp
不过显卡这么竖着安装也有个bug~
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2F5a3db2dbj00qclf550019c000hs00dcm.webp
左边这个大姐没地方待了╮(╯▽╰)╭
本着不抛弃、不放弃、不浪费的原则,我把她抱到2号机跟588作伴了~ ()
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2020%2F0628%2Fa1b33b63j00qclf55001ec000hs00dcm.webp
嗯,相得益彰相得益彰(●ˇˇ●)
对了,还有那个噪音的问题,竖装显卡之后,显卡左边风扇的微小瑕疵音也消失了,貌似摆脱了悬挂姿态,它转起来也更顺畅了。至于显卡延长线的性能损失问题,有些人说8%,有些人说5%,有些人说低于3%~ 对我来说,这都是可以忽略不计的问题~ 多了说超一超就打平了~不纠结╮(╯▽╰)╭
