AMD X570芯片组已经推出两年时间，各大主板厂商在主推系列的升级迭代早已结束，不过在旗舰系列上却是鲜有动作，优秀的X570主板有不少，但是规格能称之为“板皇”的似乎尚未出现。 其实不是不出，只是时候未到，随着锐龙5000系列处理器的推出，以及今年AMD对X570芯片组的升级优化之后，X570平台迎来了最终“完全体”。
随后，沉寂了四年之久的华硕ROG顶级主板系列——CROSSHAIR EXTREME正式宣告回归，对于追求Zen3处理器顶级性能的发烧友来说，终于能等到一款规格拉满的X570板皇了。那么PConline评测室也在第一时间收到了华硕ROG CROSSHAIR VIII EXTREME主板，今天咱们就来领教一下这款真·X570板皇的实力吧。 外观赏析 今年AMD新X570芯片组主要在于对芯片组的电压进行优化，降低了芯片组的功耗，不再需要小风扇进行主动散热，因此在噪音控制方面会更好一些，至于被动散热器的散热效能，在后面的评测部分会进行呈现。 主板的包装延续了今年ROG的家族式外包装风格，随着Windows 11即将发布，包装盒的正面也标出了“Windows 11 Ready”的标识，表示已经准备好新系统的适配了。
包装盒背面展示了产品的参数和主要亮点，包含强悍的供电模组、双雷电4接口、OLED屏幕、5个M.2接口支持。
提前目睹到主板的真容，随盒还附赠了WiFi天线。

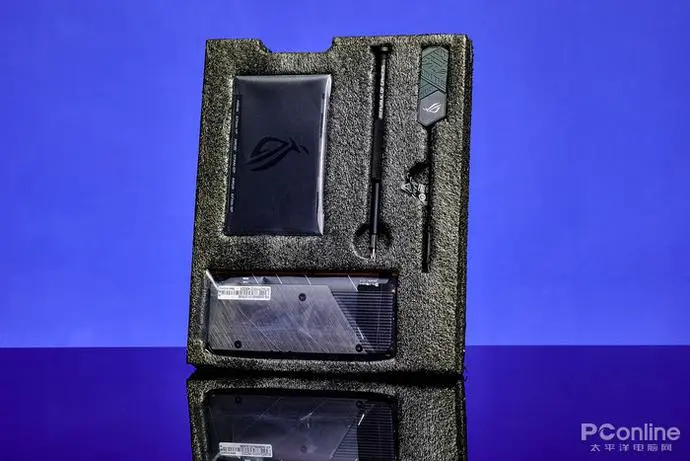

主板还随盒附赠了RGB&风扇扩展盒、螺丝刀、显卡支架，以及用于拓展固态硬盘的ROG DIMM.2扩展卡，此外钥匙扣、贴标等惯例信仰标配也随盒赠送，这里就不进行展示了。

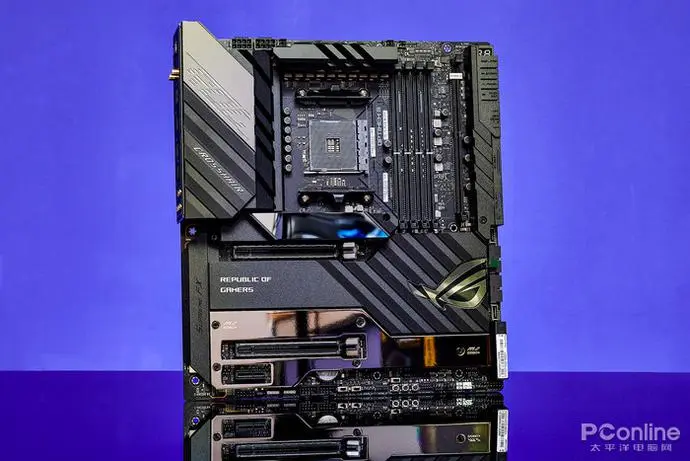

接下来是主板本体，ROG的EXTREME主板向来都是堆料狂魔，所以为了容纳更多的元器件也采用了E-ATX板型，主板正面基本已经被装甲所覆盖，这也非常让人期待主板的温度表现。

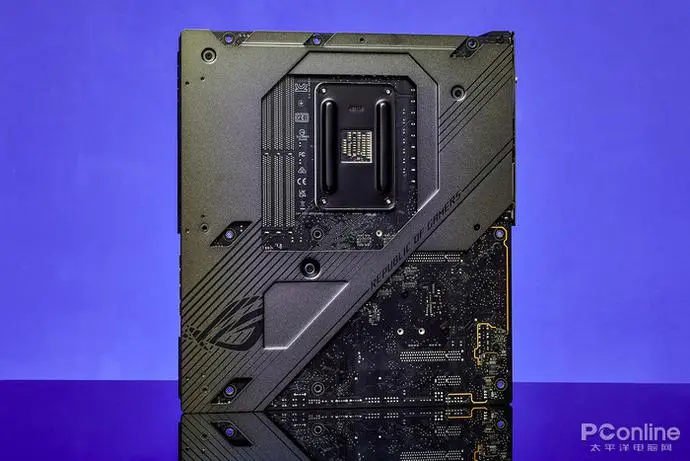

背面大部分同样被金属马甲所覆盖，这块主板除了正面右上角的按钮装甲之外，其余的马甲均采用了金属材质，既能保证散热和整体强度的同时，也提升了主板的外观质感，或许是堆料堆太狠，主板拿起来的时候感觉相当有“分量”。

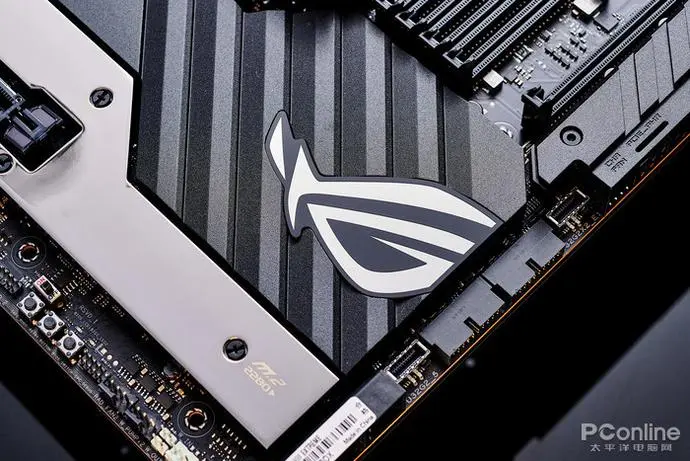

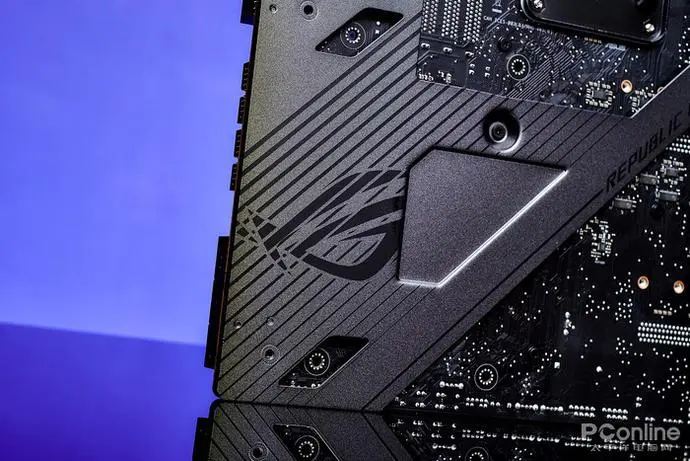

背面左下角的斜切电竞条纹以及ROG信仰之眼。

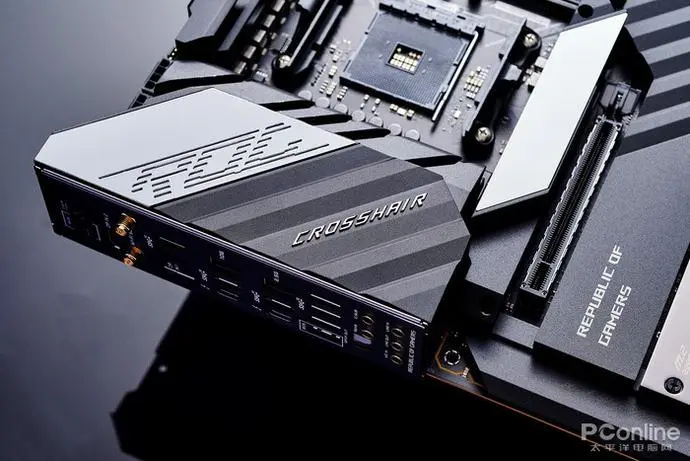

正面的IO装甲同样是布满了斜切线条，连ROG字样也是由线条构成，下面的“CROSSHAIR”字样表明系列身份。

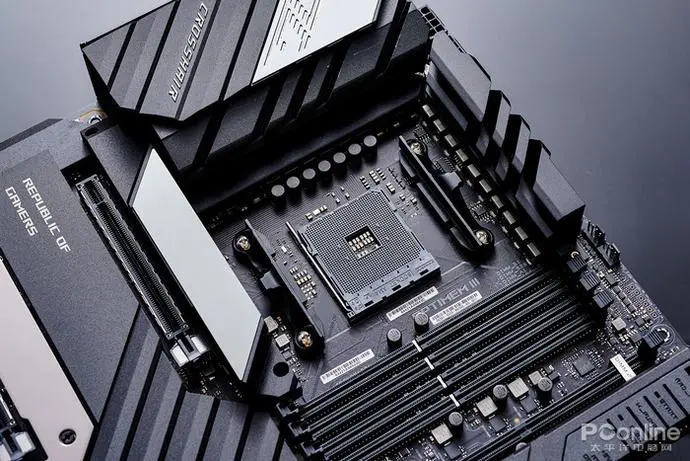

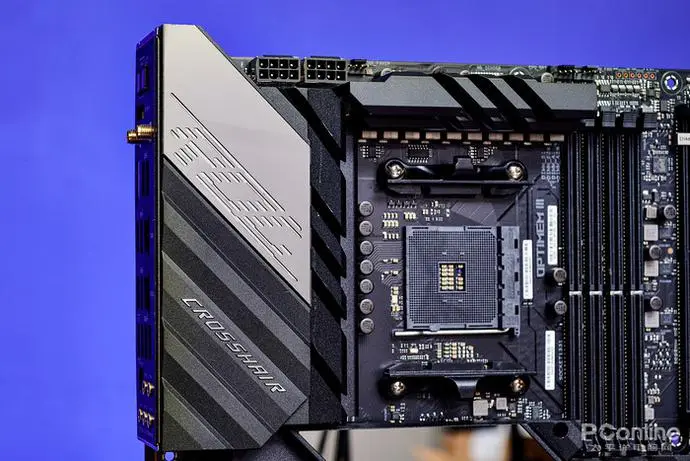

旁边是供电模组的散热马甲，三段式设计，通过热管相连，整块散热器均覆盖了供电模组的电感和DrMos，斜切式的凹槽既可以增加散热面积，提升散热效能，同时也兼顾到外观设计元素的统一。

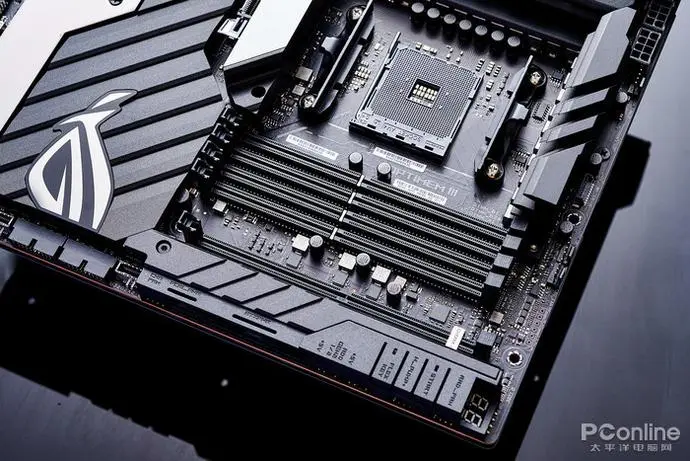

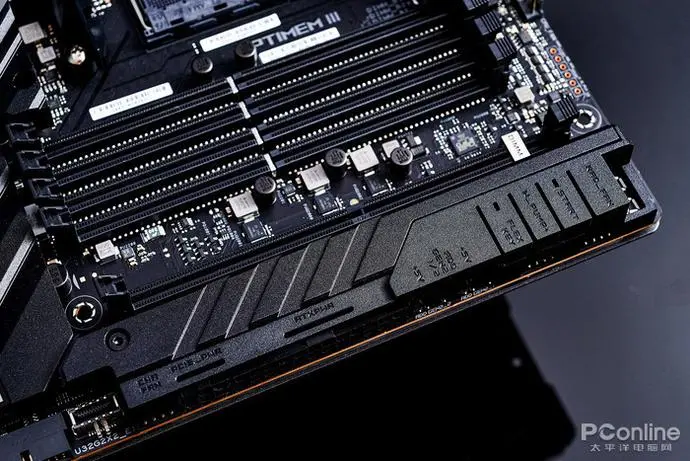

四条内存插槽，最高支持双通道128G，内存超频方面，得益于华硕的优化布局，锐龙5000/3000系列最高频率支持到DDR4-5000，锐龙5000-G/4000-G系列最高支持到DDR4-5100。

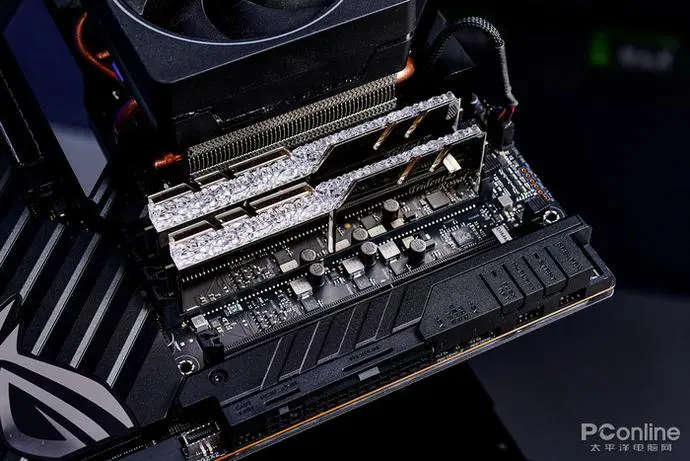

DIMM.2接口下方提供了风扇水泵接针、开机键、重置键、电压检测点、24Pin主板供电、6Pin PCIe/PD 3.0外置供电，装甲上提供了接口文字说明。

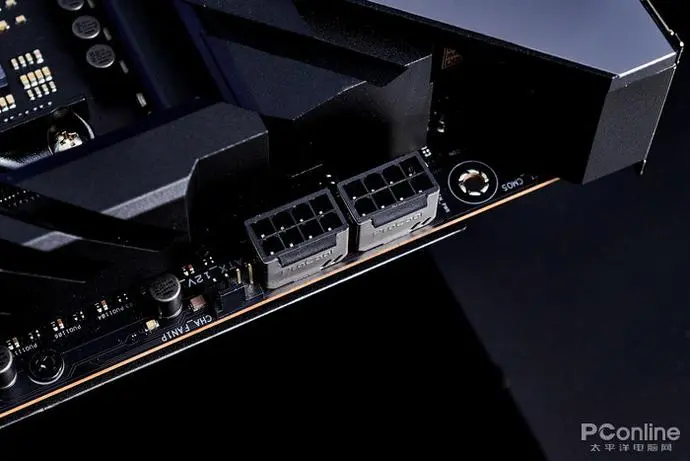

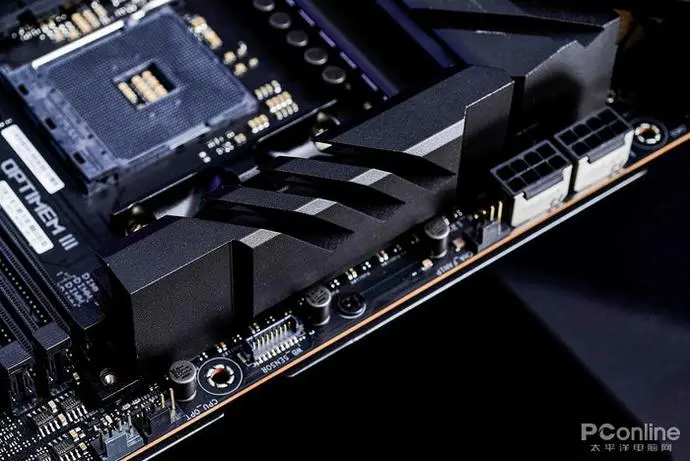

CPU外置供电提供了双8 Pin接口，理论上可以提供2*150W=300W的功率，配合强悍的供电规格，为锐龙CPU带来前所未有的性能释放能力。

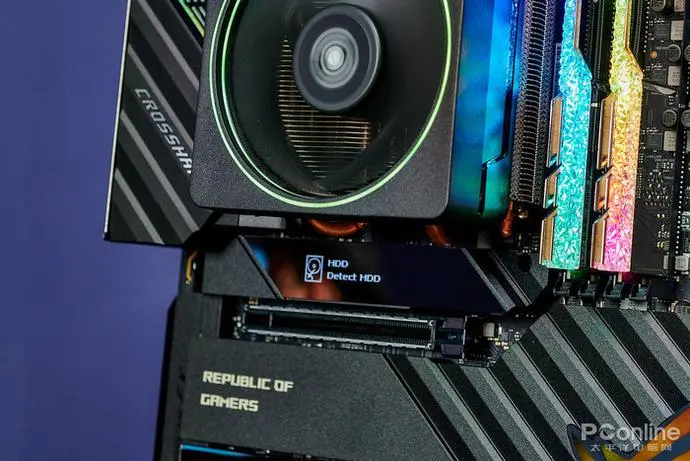

接下来看主板下部分，M.2散热马甲采用镜面设计，不过它不只是一个散热马甲这么简单，里面内置了一块2英寸的LIVEDASH OLED系统显示屏，不仅可以开机显示自检数据，在正常操作中还可以显示 CPU 频率、设备温度、风扇转速或水冷信息，玩家也可以自行预设个性化图像，为这块小屏提供了更多的可玩性。

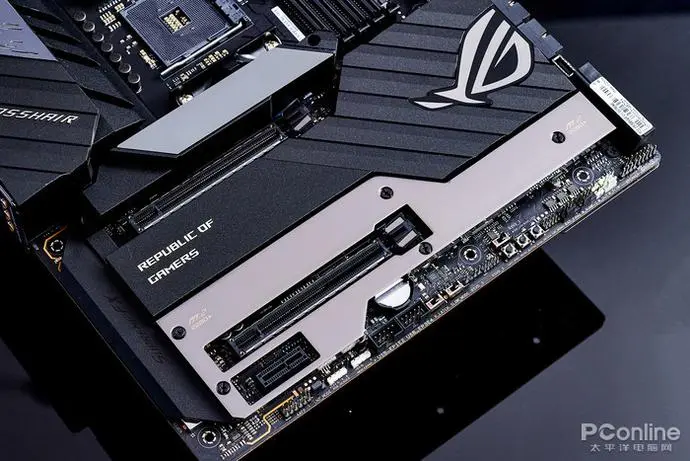

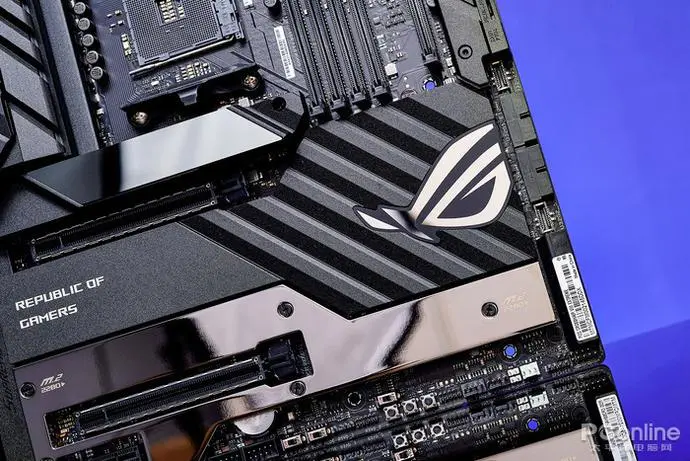

下方的两块大面积散热马甲的采用了两种不同的外观设计，上方为暗灰色的磨砂，下方为银色亮面，深浅撞色的拼接设计带来了别具一格的视觉感受。

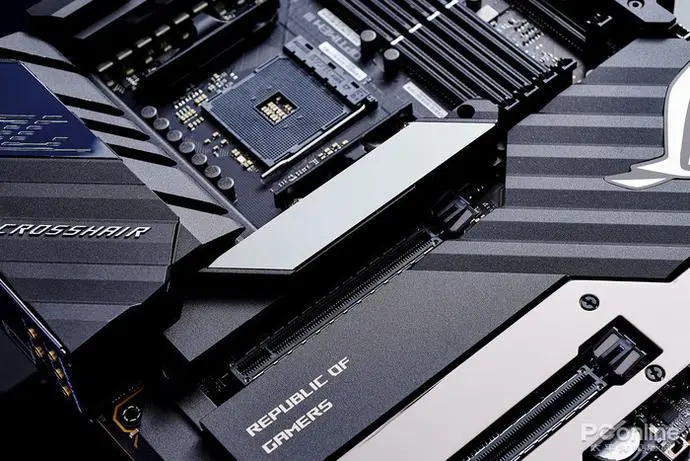

主板配备两个PCIe x16插槽，可将PCIe通道分配为一条PCIe 4.0 x16或者2条PCIe 4.0 x8。
拆下马甲可以看到第一个M.2马甲带有屏幕连接排线，所以拆装的时候一定要小心。

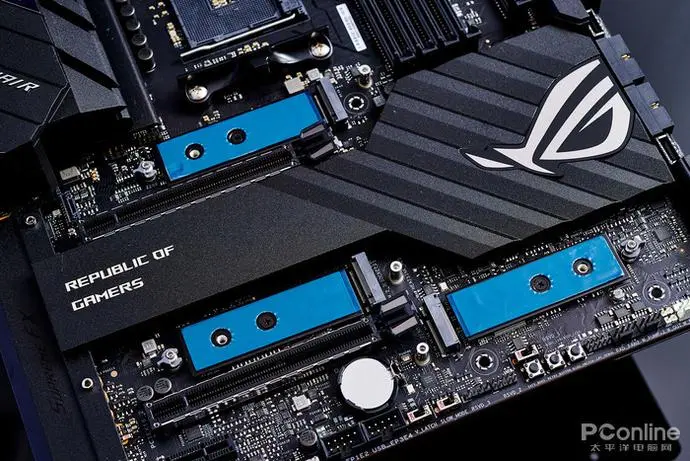

主板上提供了3个M.2接口，此外还可以使用ROG DIMM.2扩展卡另外拓展两个固态硬盘，其中主板上的M.2接口，在使用锐龙3000/5000系列处理器时，由CPU提供带宽，支持PCIe 4.0 x4速率，而拓展卡则是使用南桥提供的PCIe 4.0通道，支持PCIe 4.0 x4速率。 此外，主板还配备了6个SATA 6Gb/s接口，支持组建RAID 0、RAID 1、RAID 10磁盘阵列，带宽均由南桥提供。

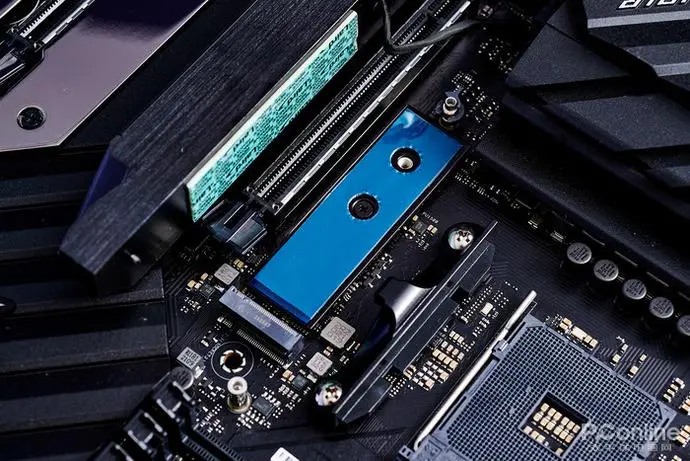

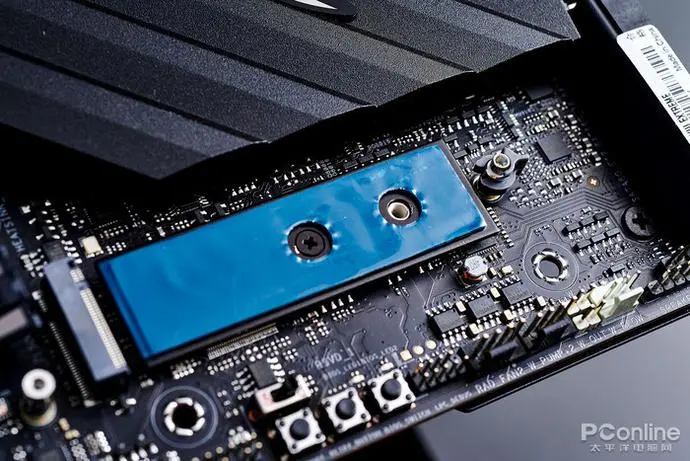

M.2安装位采用便捷的免螺丝安装设计，并且配备了导热胶贴与金属背板辅助散热，要知道现在PCIe 4.0固态硬盘的发热量也是不小的，充足的散热措施能让固态硬盘能够时刻保持冷静，避免过热掉速。

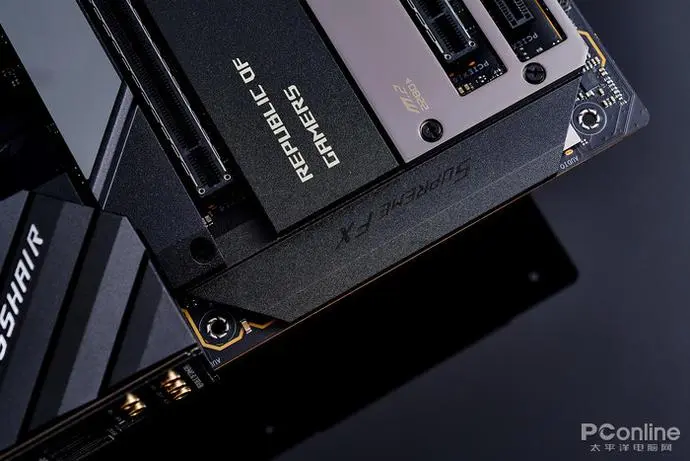

SupremeFX音效组件，同样被大面积的长条散热马甲完全覆盖。

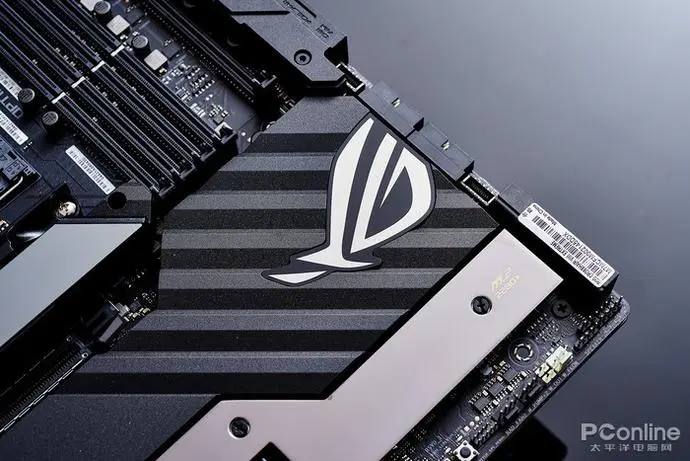

右侧的南桥散热器带有斜切线条设计，以及镜面信仰之眼Logo，支持ARGB灯效。

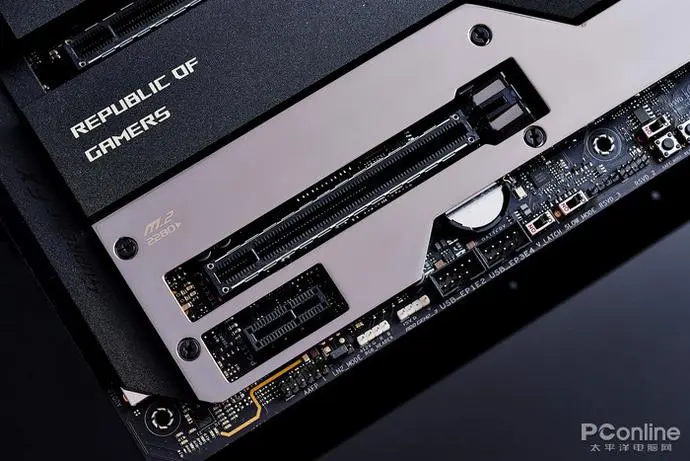

下方的M.2散热马甲完整覆盖整个M.2硬盘位，同时用文字表明了安装方向和位置，对于玩家而言又是一个非常友好的小细节。

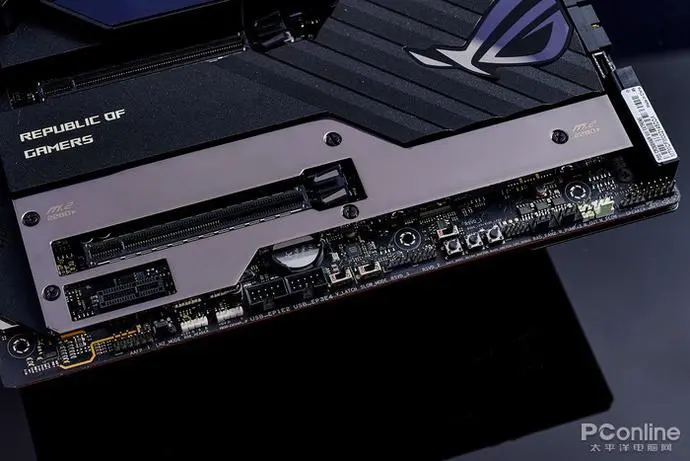

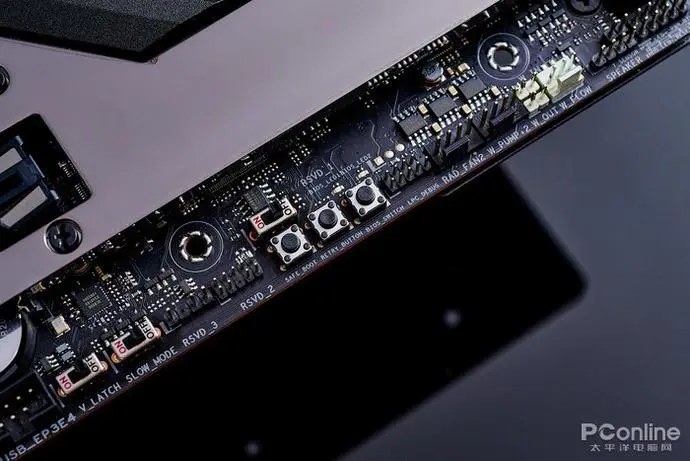

下方配备了可以监测电压情况的V_LATCH开关、慢速模式开关、安全启动开关、供超频玩家使用的重试按钮开关、BIOS切换开关。
IO接口方面，主板提供了2个雷电4接口、2个基于雷电4的DP IN接口、8个USB 3.2 Gen2 Type-A接口、WiFi天线模块、2.5G有线网口、万兆有线网口、光纤输出口、一组音频接口，以及重置BIOS按钮和BIOS快速升级按钮。

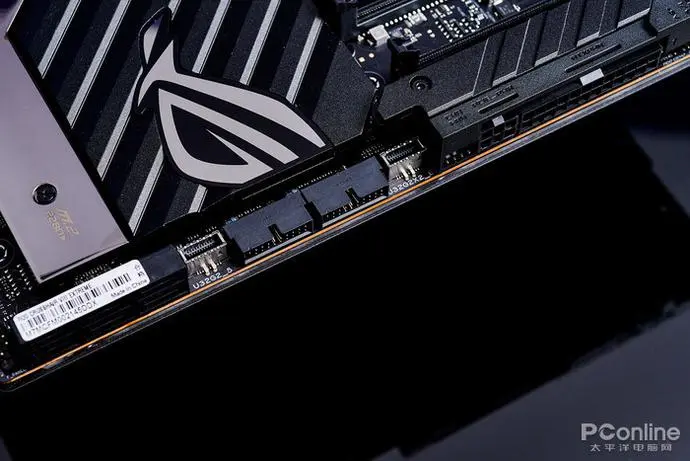

USB 3.2 Gen 2x2速率的连接口，值得一提的是，接口支持PD 3.0、20V/3A的60W快充；旁边则是提供了USB 3.2 Gen 1的接针；主板总共提供前置+后置一共20个USB接口。

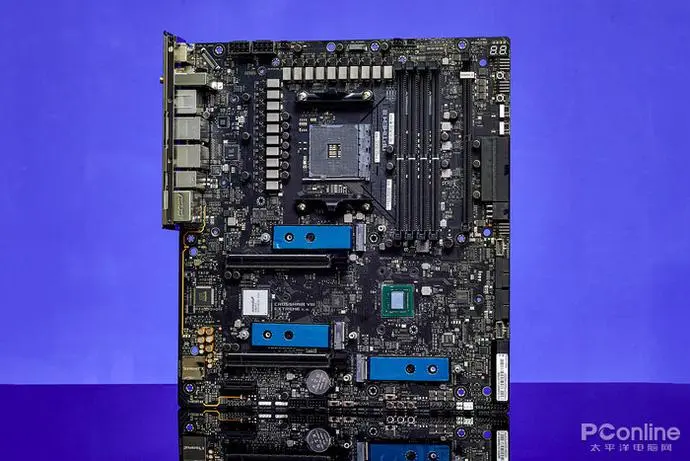

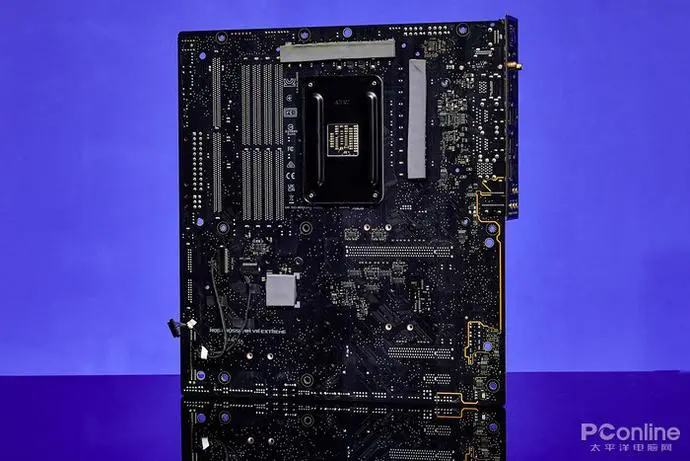

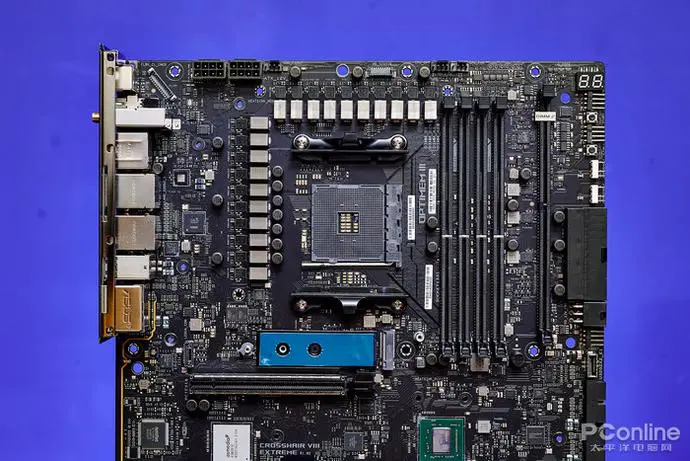

拆解赏析 接下来将主板的马甲全部卸下，可以看到即便是E-ATX大板，主板上还是布满了众多元器件，不愧是EXTREME级别的用料规格，属实厉害。
主板背面的供电和南桥位置均覆盖了导热胶贴，与金属马甲协同辅助散热。

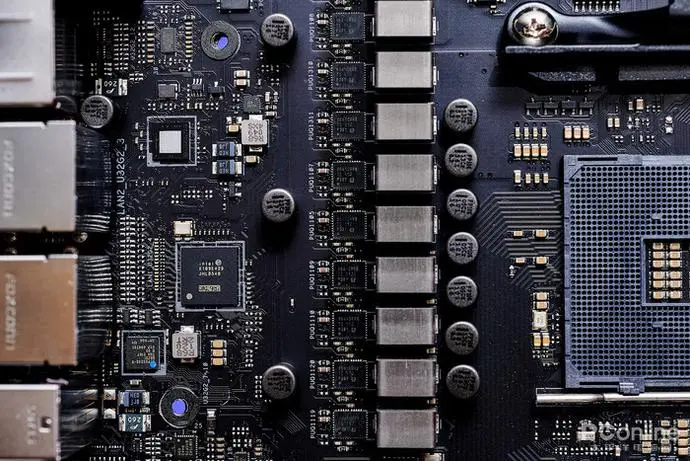

主板采用了整合式供电模组设计，配有数字控制芯片，能够将电流直接迅速、精准地传送到CPU上，供电规格配备为18+2相（CPU+SoC）。
每相供电均配备了来自德州仪器的95410RRB DrMos，单颗芯片最大支持电流为90A，18相供电理论上最高可以输出1620A的电流。

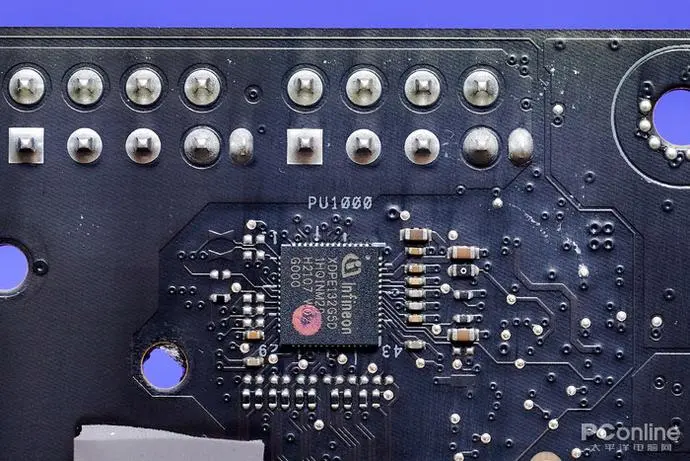

VRM供电的PWM控制芯片为来自英飞凌的XDPE132G5D，根据资料，主控支持单路16相控制。

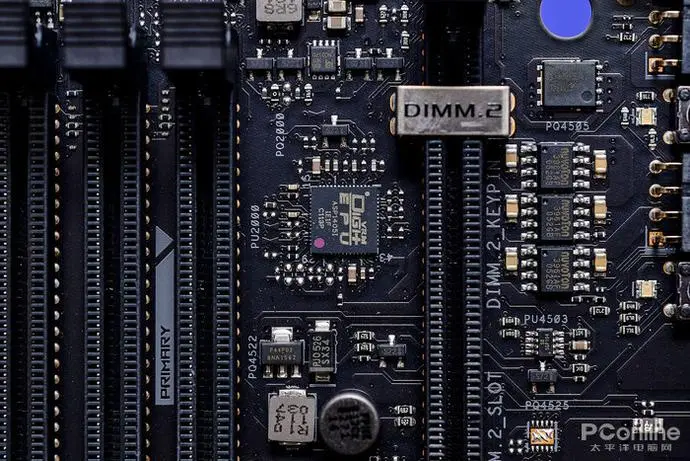

另外还有一颗华硕定制的ASP14051 PWM控制芯片，控制内存供电。

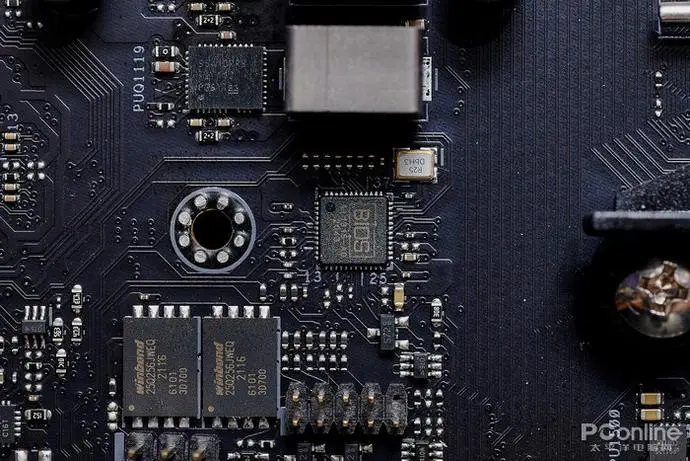

BIOS芯片。

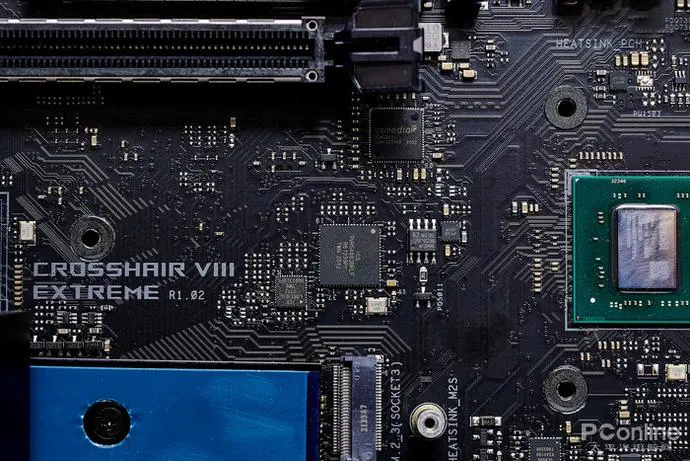

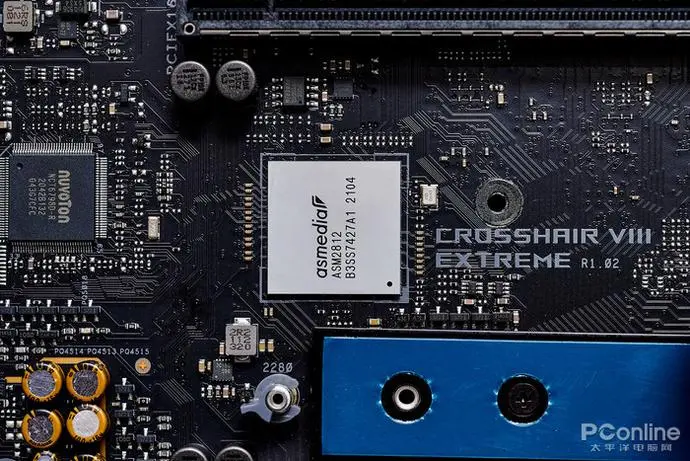

由于主板的拓展接口相当多，南桥提供的带宽无法全部满足，需要引入CPU上的PCIe通道来拓展带宽，因此搭载了ASM2812 PCIe桥控制器进行通道划分，满足接口的拓展使用。
英特尔的I225-V网卡，为2.5Gb有线网口提供支持。

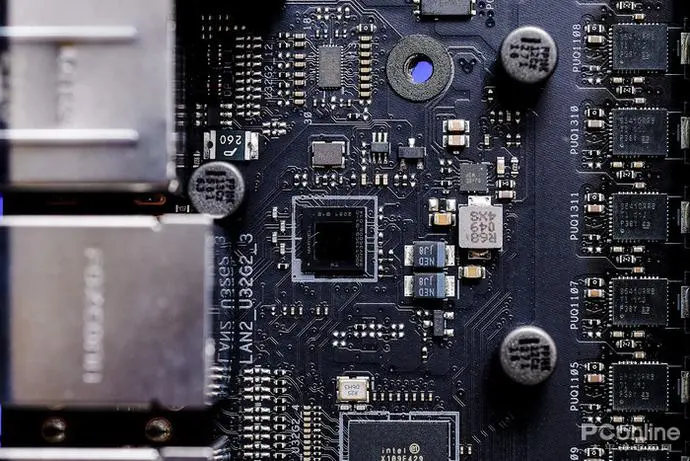

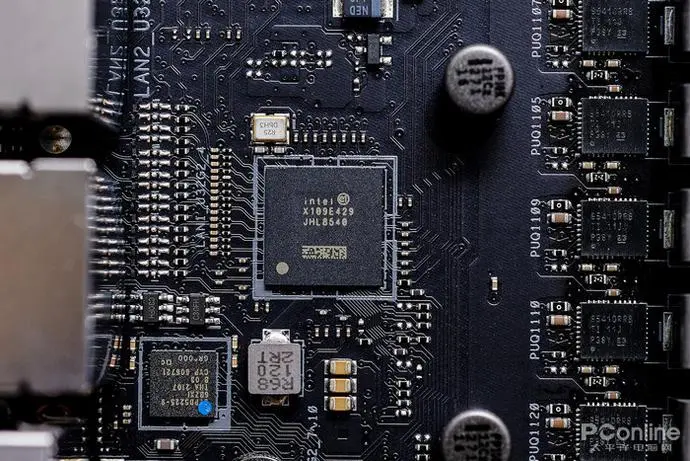

双雷电4接口支持由英特尔的X109E429芯片提供。
来自Marvell的AQtion AQC113CS万兆网卡，为10Gb有线网口提供支持。

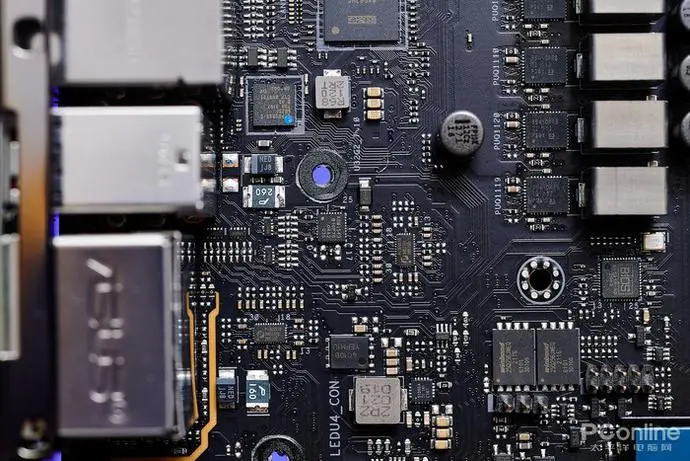

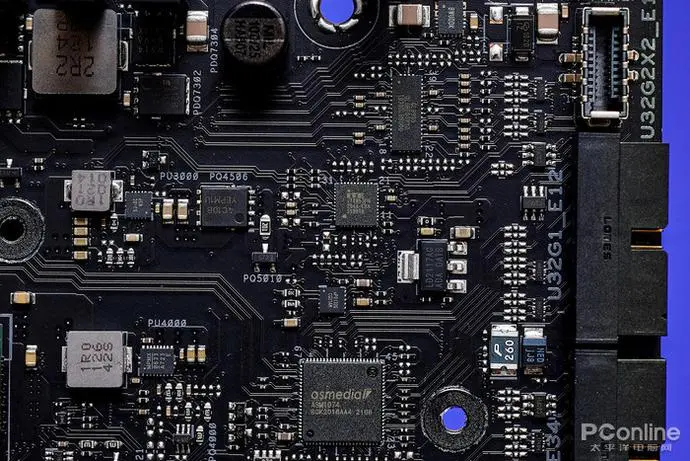

USB-PD控制器是来自iTE的IT8853FN，下方的ASM1074是主板USB 3.2控制芯片。

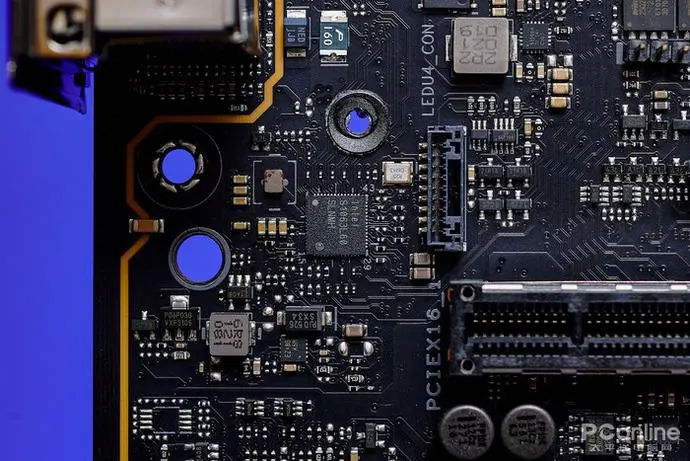

ICS 9VRS4883BKLF时脉产生器。
Type-C MUX芯片ASM1543。

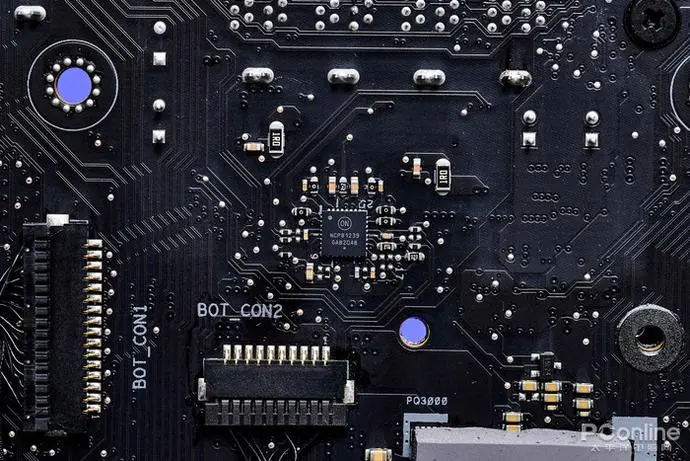

PD充电控制芯片是来自安森美的NCP81239，为主板PD充电功能提供支持。

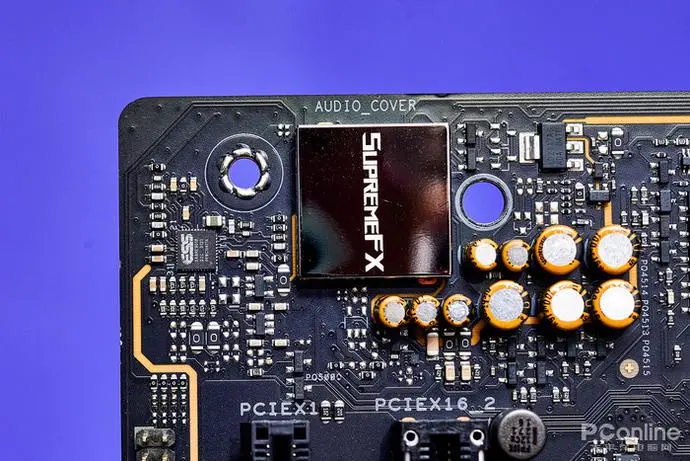

SupremeFX音频组件，由SupremeFX音效芯片、ESS Sabre 9018Q2C DAC/AMP增益芯片以及高品质电容组成。
性能测试

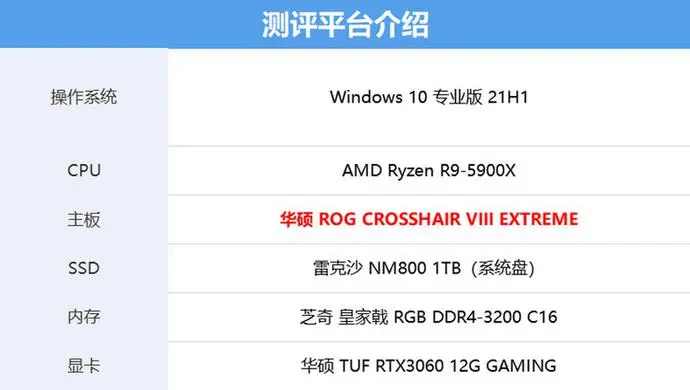

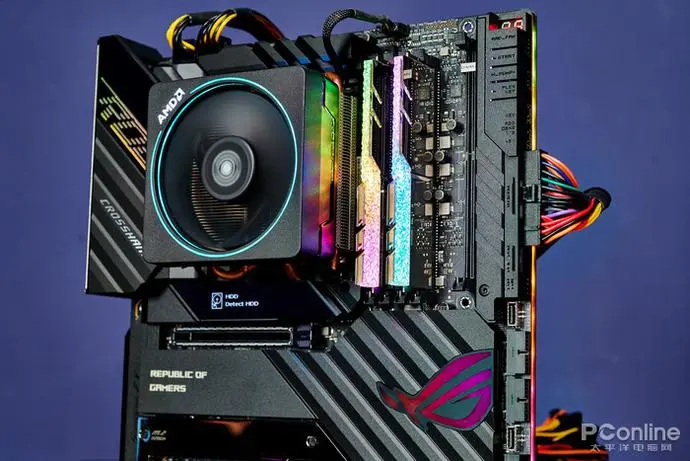

接下来对主板进行性能测试，首先放上配置。

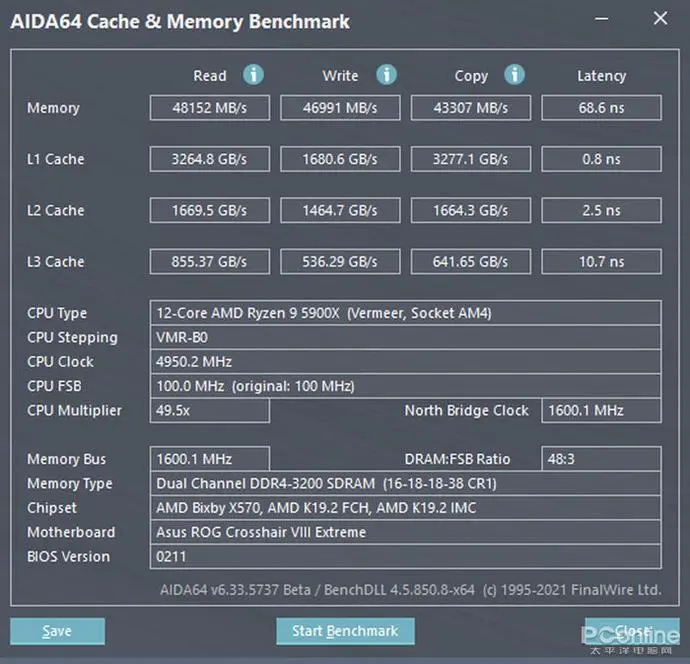

首先使用AIDA64软件对内存性能进行测试，我们采用了一套双通道时序C16的内存条，跑出的成绩如图所示，可见主板可以很好地发挥出内存的性能。

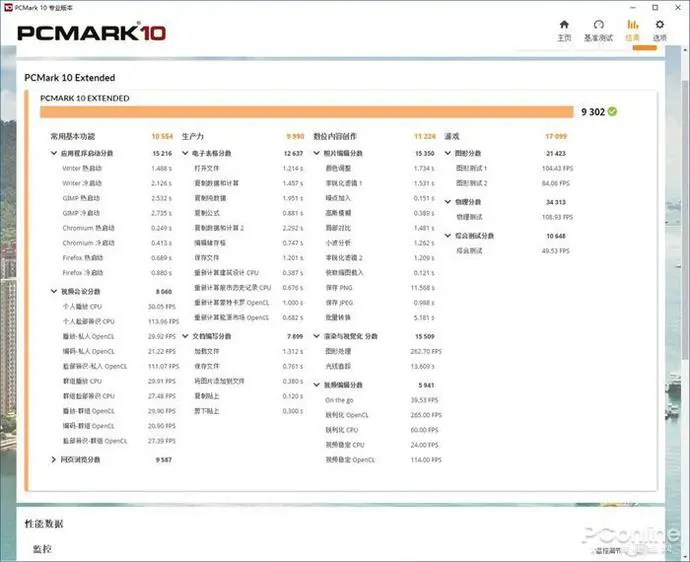

进阶玩家也可以使用体质更优秀的内存，通过BIOS或者控制器进行内存超频，提升读写性能。 对于日常体验的性能评估，我们采用PCMark 10 Extended项目进行测试，PCMark 10 Extended相比PCMark 10常规测试要更为严苛，除了常用基本功能、生产力以及数位内容创作三部分测试，还加入了游戏测试部分，从而更为全面地了解这套平台的使用体验。
在经过测试后，主板的综合分数为9302分，在日常体验、内容创作、游戏方面表现优异，说明R9-5900X配合主板能够拥有极佳的使用体验。

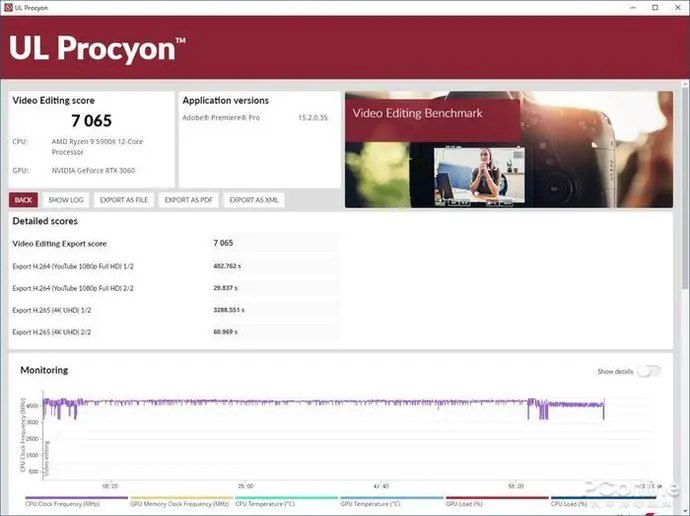

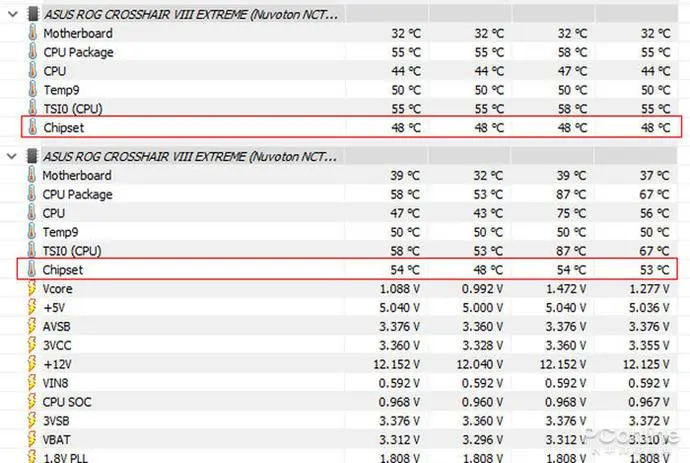

同时我们也通过hwinfo64软件，对芯片组在测试前和测试后的温度进行监测，在测试前待机温度为48度，测试过后芯片组的温度为54度，温度处于正常范围中，主板的温度监测显示出来的温度也相当不错，说明新X570芯片组不需要主动散热，也是可以把温度保持在良好的区间中。 在基于Adobe软件的性能测试UL Procyon中，视频编辑基准测试得分为7065分，CPU全程都能保持在一个较高的频率运行，这离不开主板强大的供电实力。

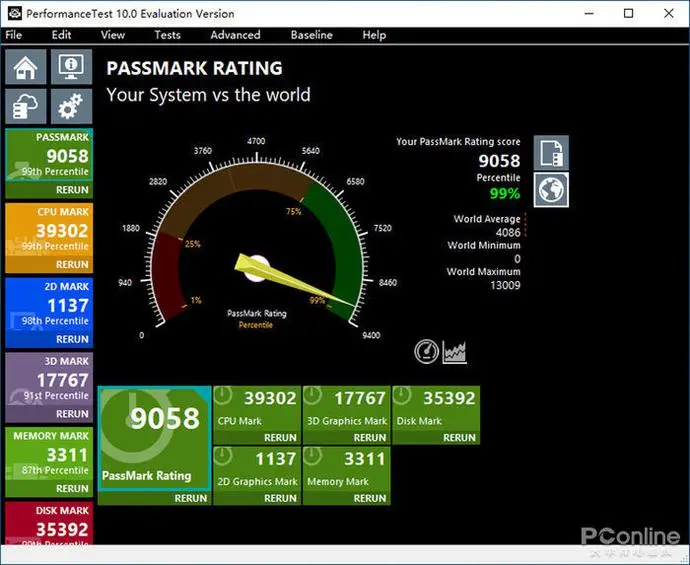

在整体性能测试Performance Test中，整体分数为9058分，在主板极致的用料和出色的调教下，平台的整体性能能够很好地释放。

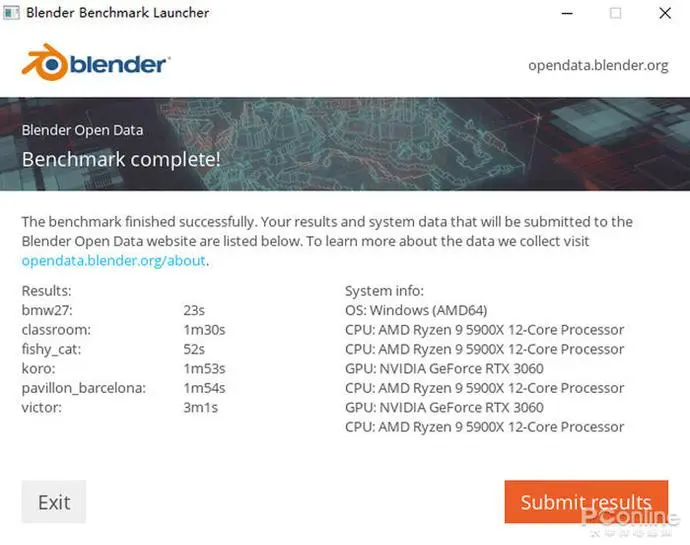

blender渲染测试，所有项目都能在非常短的时间内渲染完毕，说明这套平台的3D渲染能力不错。

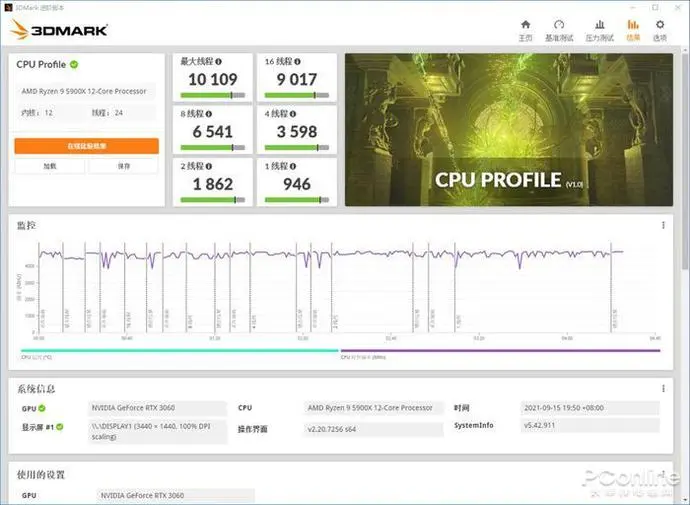

3DMark新出的CPU PROFILE测试，24线程下的分数为10109分。

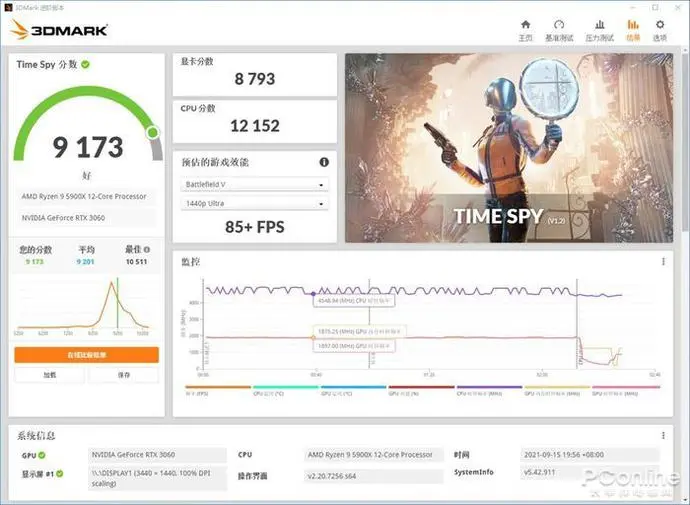

TimeSpy显卡理论测试，CPU分数为12152分，显卡分数为8793分。

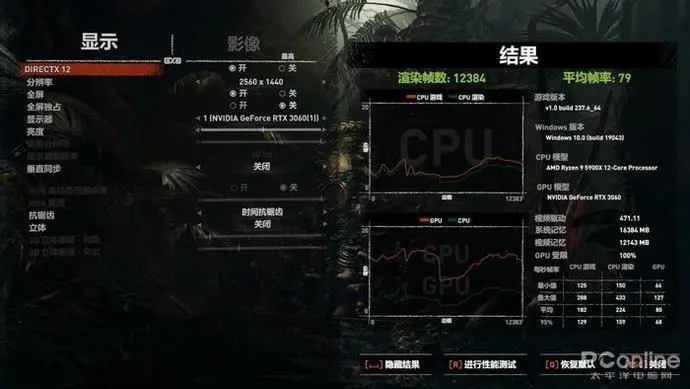

《古墓丽影：暗影》2K分辨率极高画质帧数测试，平均帧率79帧。
评测总结
自X370时代的ROG CROSSHAIR VI EXTREME之后，CROSSHAIR EXTREME产品线并没有推出基于X470主板的旗舰，在X570升级优化之后，AMD主板中的王者选手终于重新归来。 这次华硕ROG CROSSHAIR VIII EXTREME主板从规格上就已经达到了X570主板阵营的顶级水平。无论是18+2相供电、全副武装的散热马甲、极致的拓展能力，以及对于发烧友非常友好的进阶设计，可谓是集ROG技术之大成，无愧X570板皇之名。 除此之外，华硕ROG CROSSHAIR VIII EXTREME主板所拥有旗舰配置和创新功能，在软件和硬件的协同发挥下，能够满足进阶玩家追求顶级性能的需求；在测试当中，主板都能够将处理器的性能发挥到非常出色的水准，同时温度也能保持在较低的区间中，因此，这款面面俱到的顶级X570主板，能够为你手中的锐龙处理器带来极致的性能体验！ |
