AMD APU 5600G+利民AXP90-X47+华擎DeskMini X300W准系统装机

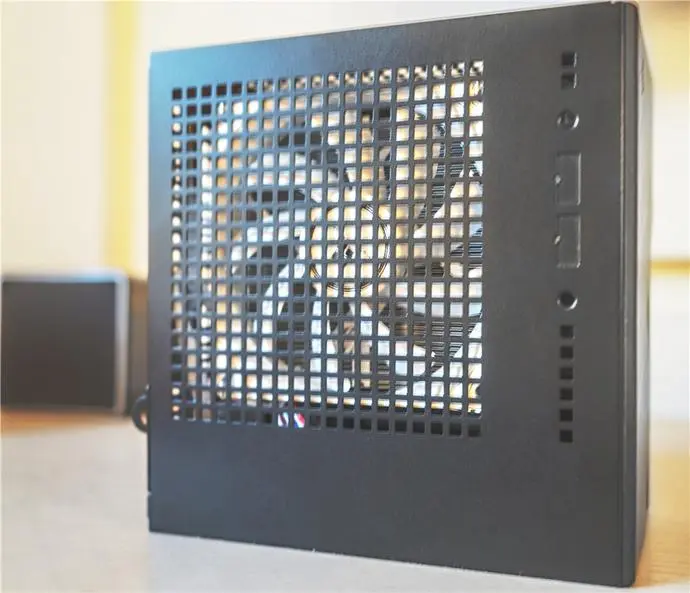

新一代APU上市之后帮人装了好几台用作客厅小主机,终于有个朋友选了华擎DeskMini X300W准系统(X300是不带WiFi的版本,X300W是带WiFi的版本,下文统称X300准系统)放客厅,以前装过好几台它的前辈A300,作为这个体积下AMD的绝配,不仅能够满足轻度办公,还有相对不错的扩展性,下面就来分享下。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F8e67919aj00r0r13j00fxc000r800gbm.webp
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F0bf22fe4j00r0r13j00kdc000r800ndm.webp
配置:
CPU AMD Ryzen 5 5600G
主板/机箱/电源 华擎DeskMini X300W准系统
散热 AXP90-X47 Black
内存 宇瞻 16G*2 DDR4-3000 SO-DIMM NOX内存
SSD 希捷Seagate 酷玩510 FireCuda 510 SSD PCIe 3.0 1T
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F31424104j00r0r13j00kec000r800n5m.webp

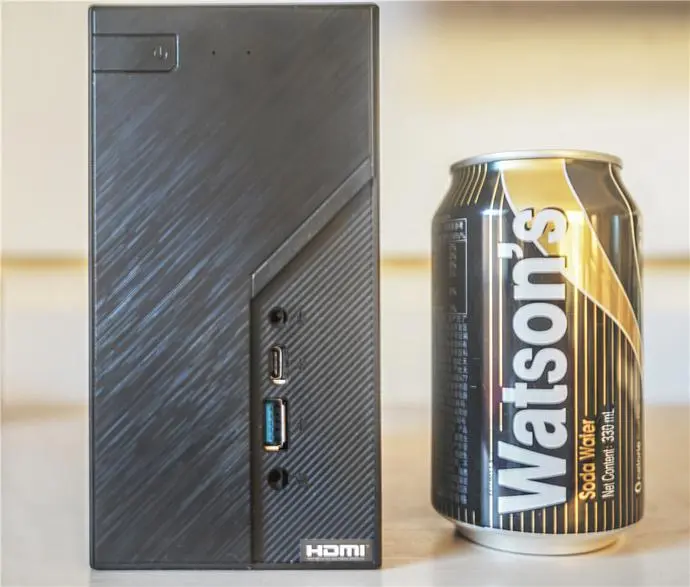

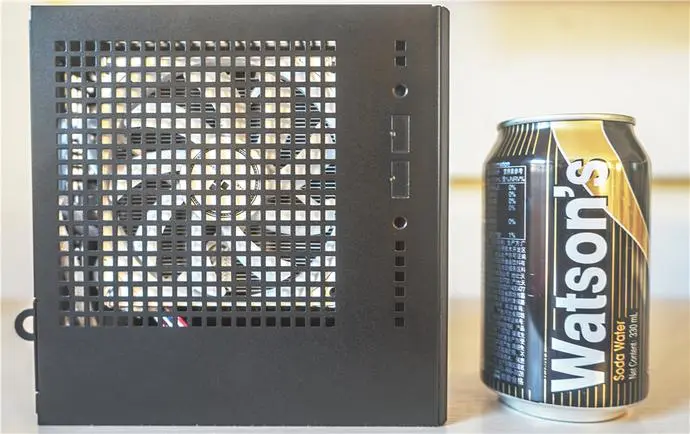

体积上颇为mini,330ml的屈臣氏苏打气泡水对比下。

配件

CPU
今年三月份的时候,AMD宣布了锐龙Pro 5000系列移动处理器,不过当时面对OEM市场,在Computex 2021上宣告锐龙5000G处理器会登陆零售市场,直到最近我才见到实物,这次好在有零售版的了,不像上一代锐龙4000G APU处理器没有面向零售市场销售。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F772605cbj00r0r13j00kzc000r800i5m.webp

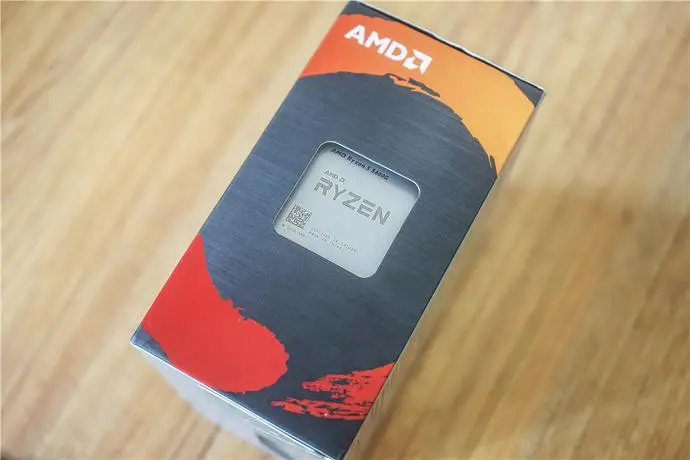

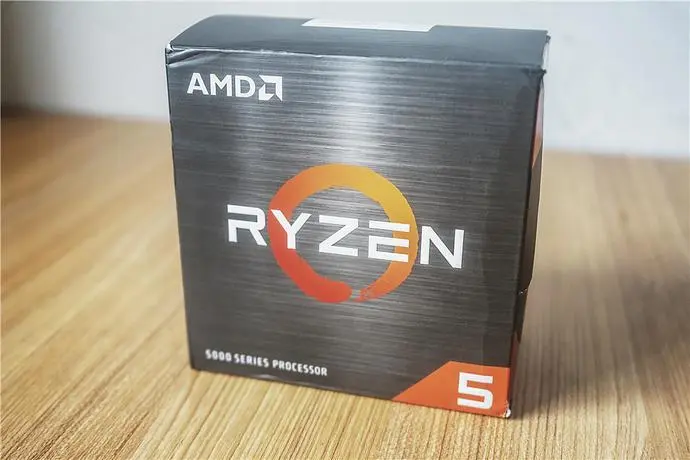

外包装还是老风格。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F98d3df96j00r0r13j00hxc000r800i5m.webp
AMD Ryzen 5 5600G,采用7nm制程,6核心12线程,三级缓存16MB,TDP热功耗65W。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fe81f9499j00r0r13k00r1c000r800i5m.webp

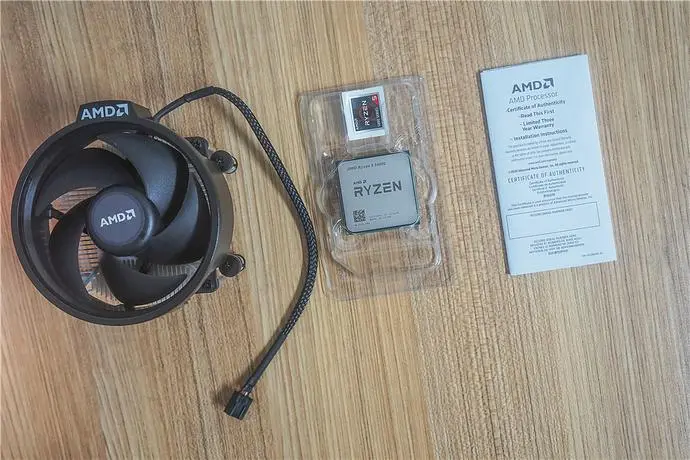

全家福,包括5600G本体、散热器、说明书,和一个小贴纸。
内存
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F659a07e9j00r0r13j00guc000r800i5m.webp

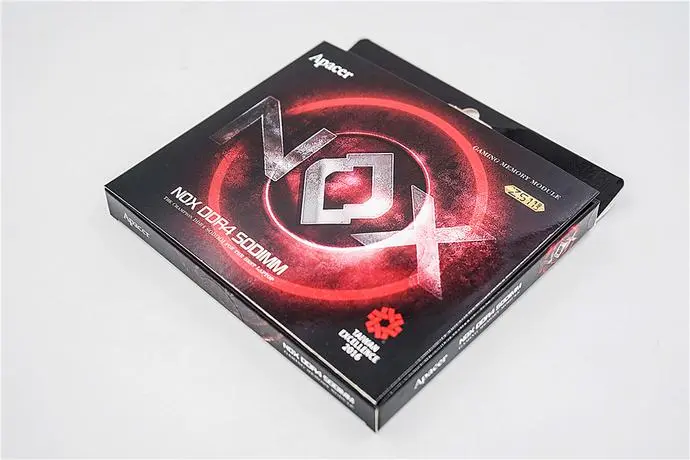

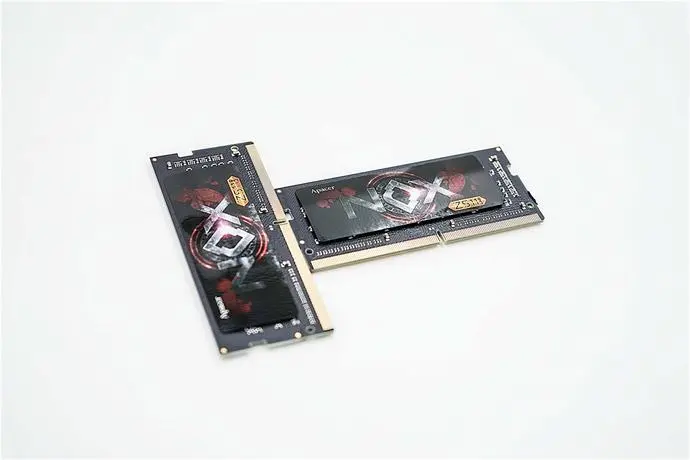

DeskMini X300所支持的是SO-DIMM内存,所以才能有这么小的身段,为了能够让内存的速度和稳定性更佳,我直接选择默频就能上3000MHz的宇瞻NOX内存,其实我知道这个内存的名字是因为“NOX”这款游戏,不过玩过这个游戏的人怕是都将近40了吧……
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fcbf73b0fj00r0r13j007qc000r800i5m.webp
常规造型来一张。
硬盘

?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Ff3100f13g00r0r13j0049c000r400i2m.webp

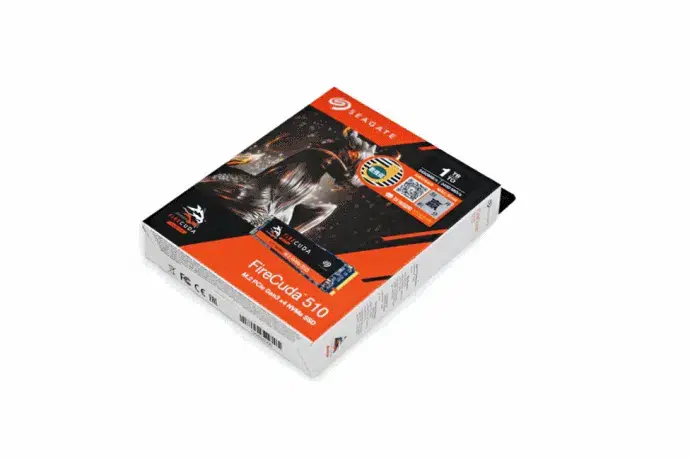

5600G只支持到PCIe3.0,所以上的希捷Seagate FireCuda 510,折腾过几块FireCuda 510,作为系统盘挺不错。
散热
散热我选的是利民的AXP90-X47 Black,4*6mm的AGHP逆重力热管+二次焊接热管鳍片且高度仅有47mm的下压式散热器。

?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F560b9f4fg00r0r13j00kfc000r400i2m.webp

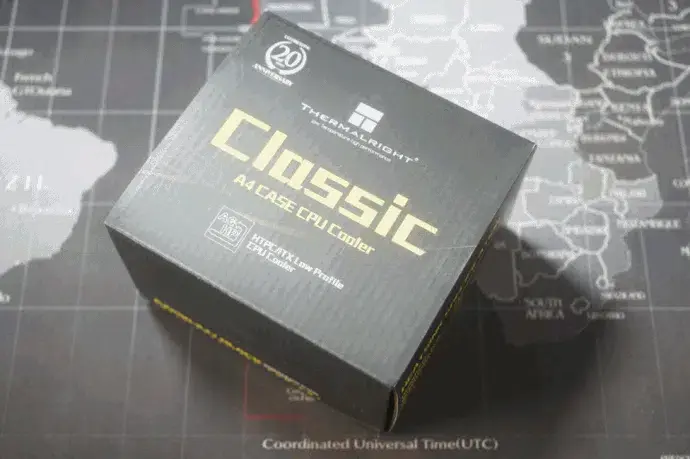

开箱动图先来一张。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F1ef8e56cj00r0r13k007dc000r800i5m.webp

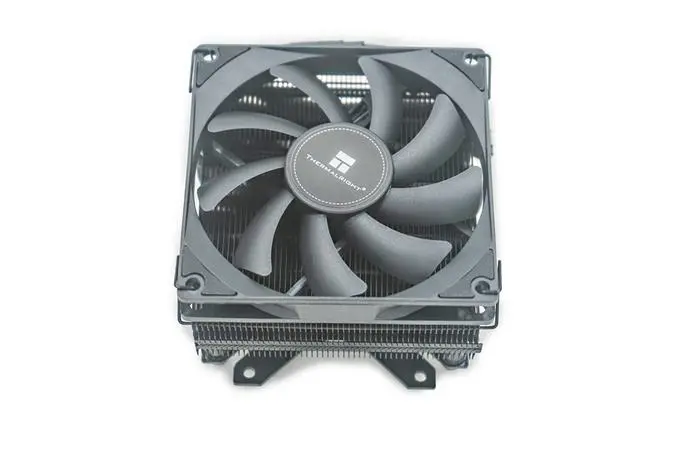

黑色TL9015B风扇出厂已就位,TL9015B风扇高度仅为15mm,2700RPM±10%,风量最高可达到42.58CFM,而且四角都有硅胶减震设计,噪音仅为22.4DBA。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F904c714bj00r0r13k00gpc000r800ptm.webp

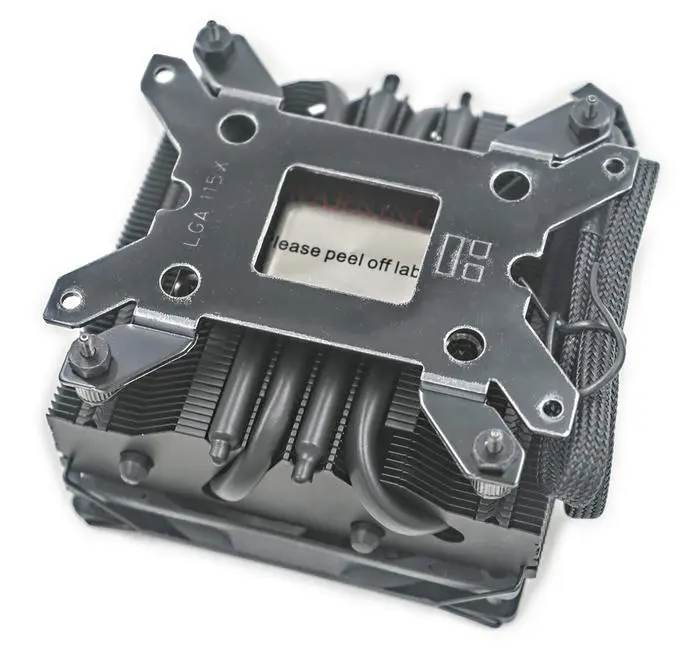

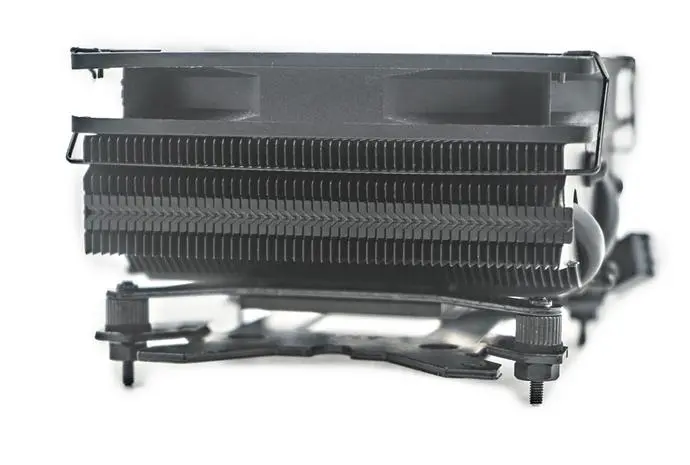

LGA115X/AM4背板出厂时已经和散热本体通过螺丝固定在一起,这个角度能看到4*6mm AGHP逆重力热管,微雕铜底底座带保护贴。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F44d89f23j00r0r13k008ac000r800hem.webp
经典黑化,纳米级喷漆膜工艺。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F6f4c9fd4j00r0r13k009qc000r800icm.webp

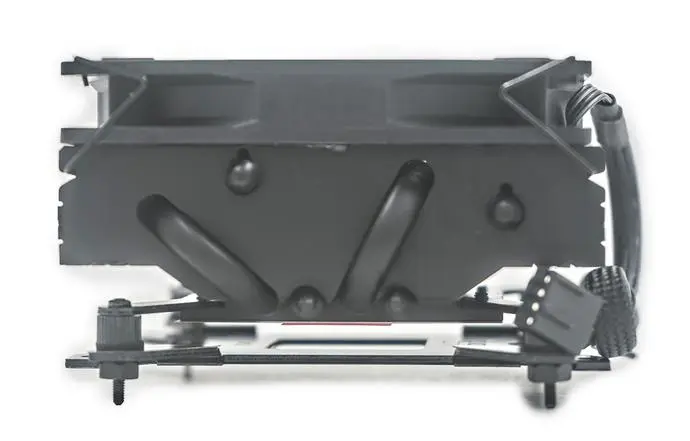

0.5mm扣FIN工艺,合体47mm的高度正好达到了X300的极限(华擎官方标识是46mm限高,但是AXP90-X47 Black其实是可以安装的,要用X300自带的背板且需要换利民自带的短螺丝,往里推的时候也需要一点巧劲),这个角度看着很规整。
主机
机箱这次选的是华擎DeskMini X300W准系统,毕竟朋友打算省点事,也希望体积上更加小巧。

?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fd933763fg00r0r13l00plc000r400i2m.webp

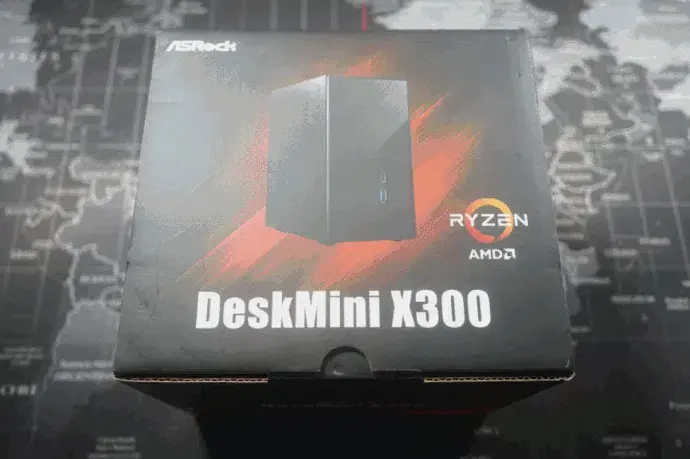

开箱动图先来一张。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fbaa3e02fj00r0r13l00kxc000r8018ym.webp

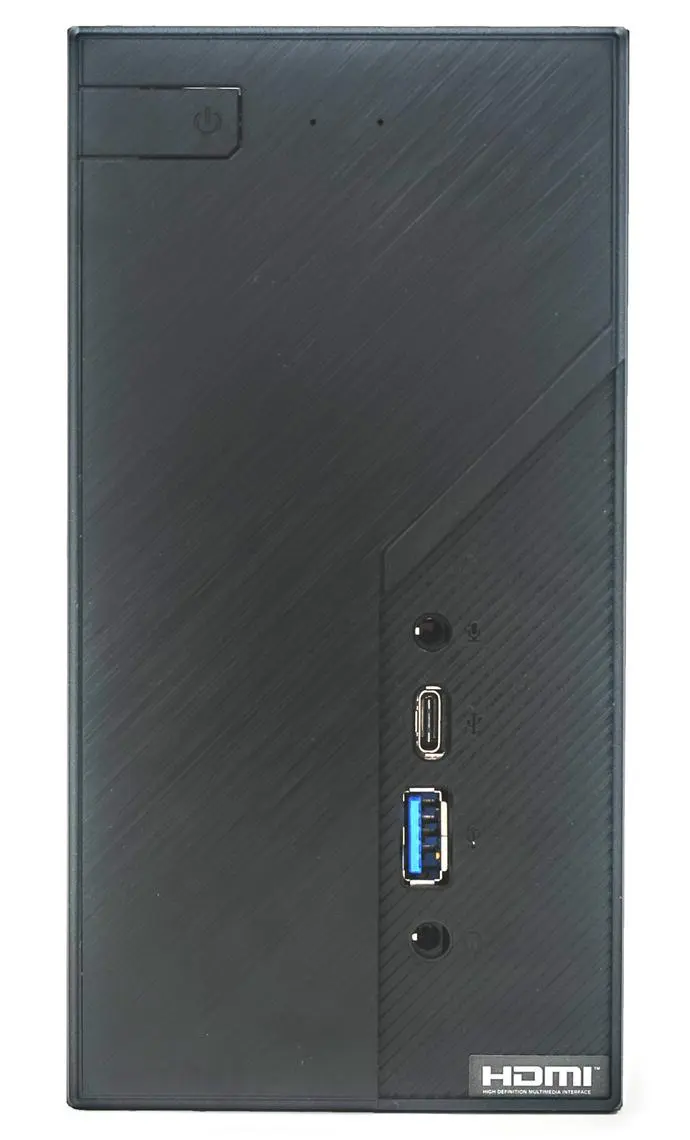

X300准系统前面板左上是开关键和两个状态灯,右下不知道为啥有个HDMI的Logo,logo上是耳机和麦克风接口、一个USB3.2 Gen1 Type-A接口和一个USB3.2 Gen1 Type-C接口。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F0d1af959j00r0r13l00kuc000r801bnm.webp

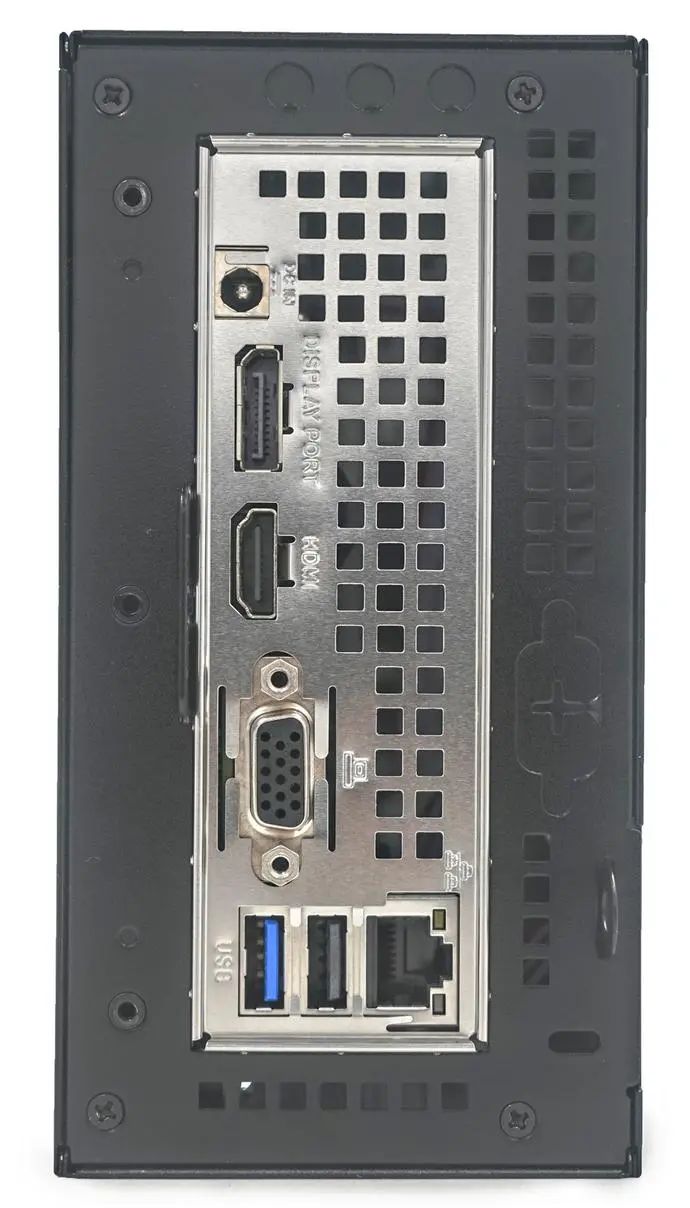

X300准系统的菊花位接口方面,由上而下依次为电源口、DP、HDMI,还有一个VGA接口(私以为换DVI更好……),USB3.2 Gen1 Type-A和USB2.0 Type-A各一个,千兆网口一个。注意四角的螺丝,拧下来就可以抽出主板啦。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F4b45df99j00r0r13l00mcc000r800okm.webp

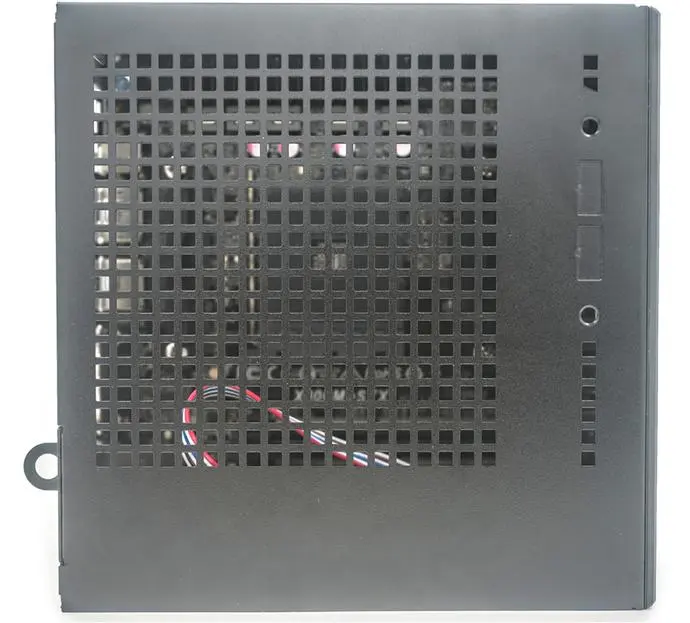

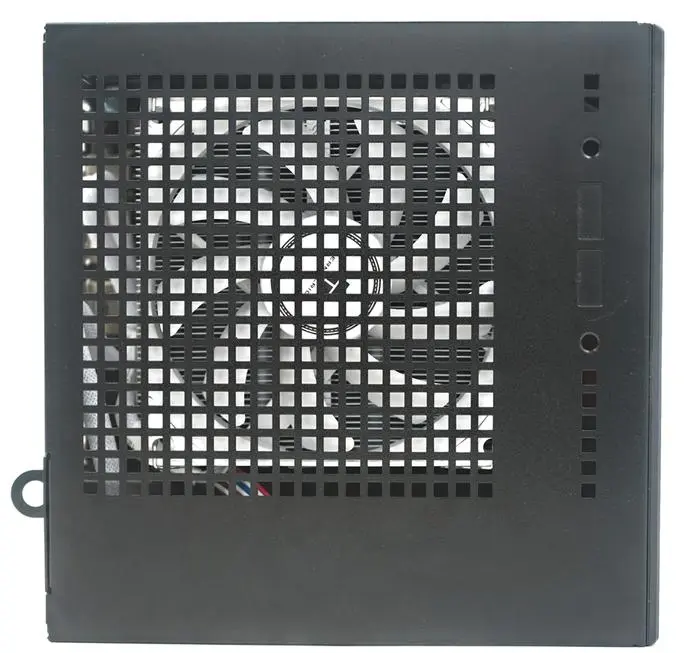

X300准系统的小机箱侧面和顶部有大面积的散热孔。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F36b7cd29j00r0r13m00ihc000r800q4m.webp

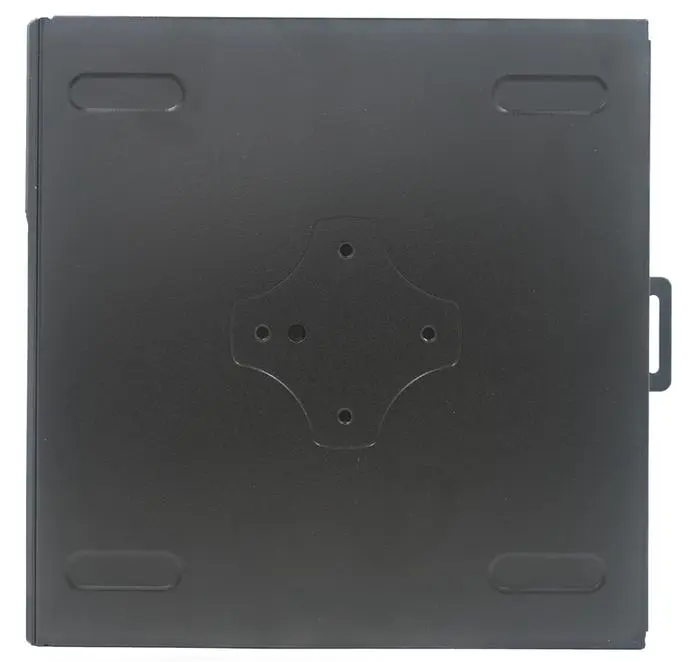

侧面的安装孔是为了能够安装VESA转接架,搭配合适的显示器可以和X300准系统组合COS出一台简洁的一体机办公组合玩玩看。在底部和侧面都预留了4个脚垫凹槽,这个延续了上代的设计,取舍在于怎么安放这个机器。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fb7eb43b8j00r0r13l00hic000r800j5m.webp

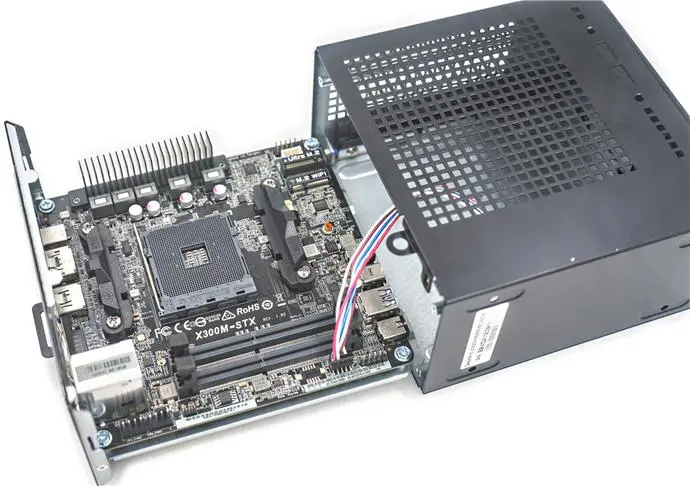

X300准系统在卸下4颗螺丝后很轻松就能将主板抽出来,不过要注意把数据线断开。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fa1cf43f0j00r0r13l00l8c000r800mnm.webp

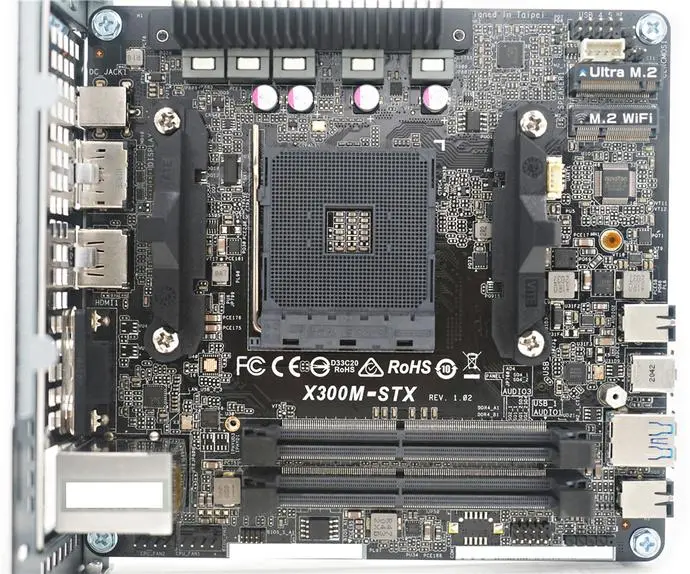

X300准系统的主板正面来一张,AM4插槽,支持Raven Ridge、Picasso、Renoir的最高TDP 65W处理器,上方就是5向供电。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fc54c68abj00r0r13m00etc000r800dmm.webp

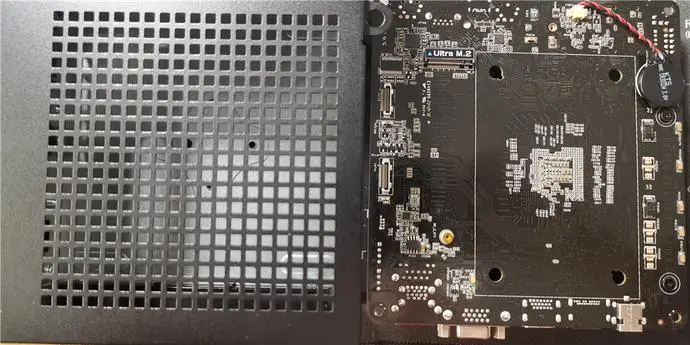

要想窥探X300准系统主板背面还要把金属主板托架卸下,金属托架上预留了位置,可以再安装两个2.5寸硬盘,主板背面还有一个Ultra M.2插槽,支持2280的,2个SATA3接口在靠近边沿的位置。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F3641bd1cj00r0r13m00phc000r800j2m.webp

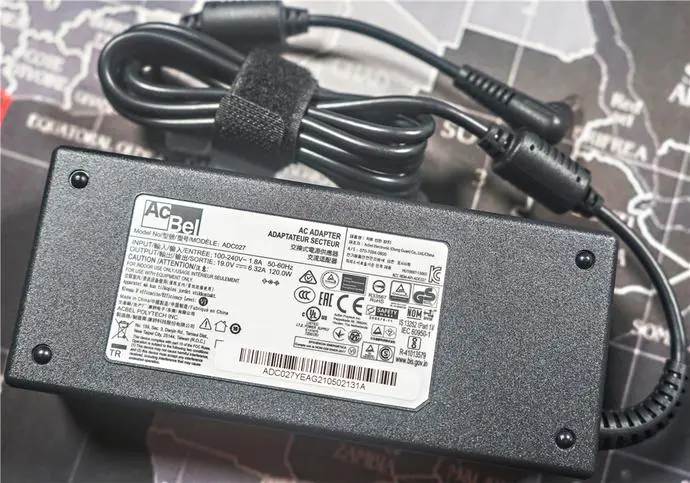

X300准系统的电源是100-240V适用,19V==6.32A的120W输出。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F00f46450j00r0r13m00qbc000r800i5m.webp

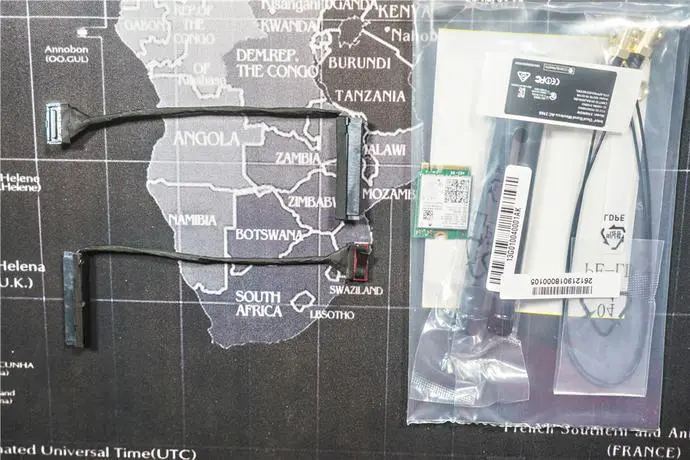

X300准系统配件全家福,包括了双SATA连接线、零件包(含橡胶脚垫)以及WiFi天线和Intel 3168网卡光盘和说明书没啥拍的就没放。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fa26bb89aj00r0r13m00kpc000r800l4m.webp
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fb95c0d80j00r0r13m00lfc000r800m5m.webp

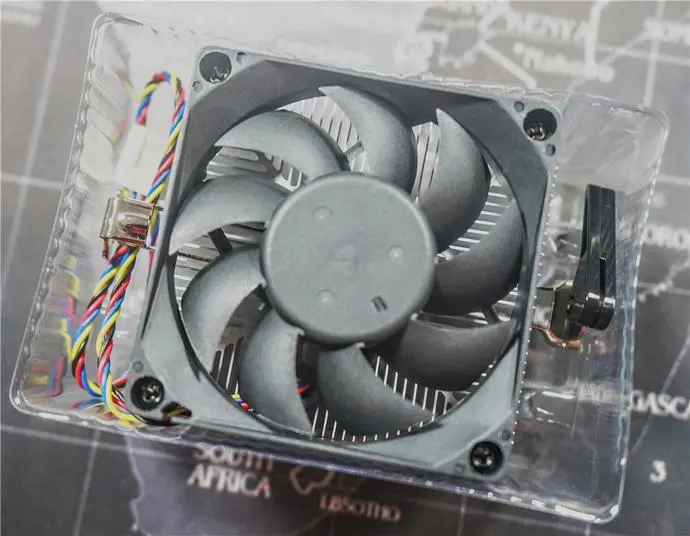

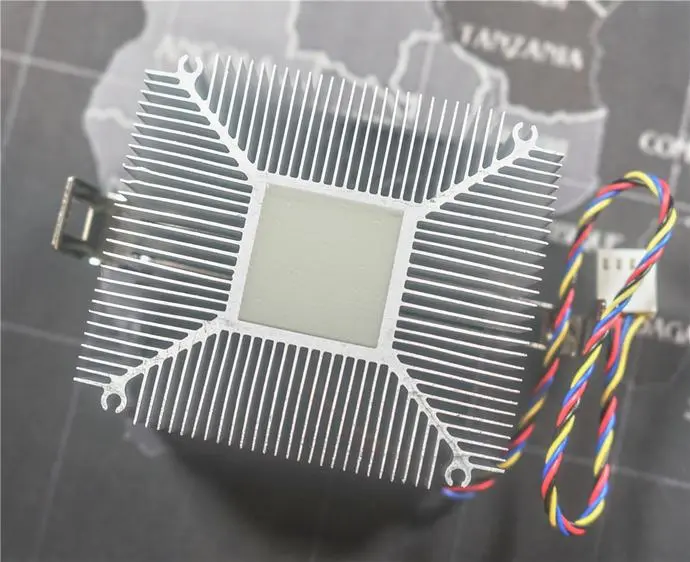

随机附送了一个AMD扣具散热,虽然小,但是已涂好现成的硅脂。

装机

?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F876c3410j00r0r13m00m9c000r800jim.webp

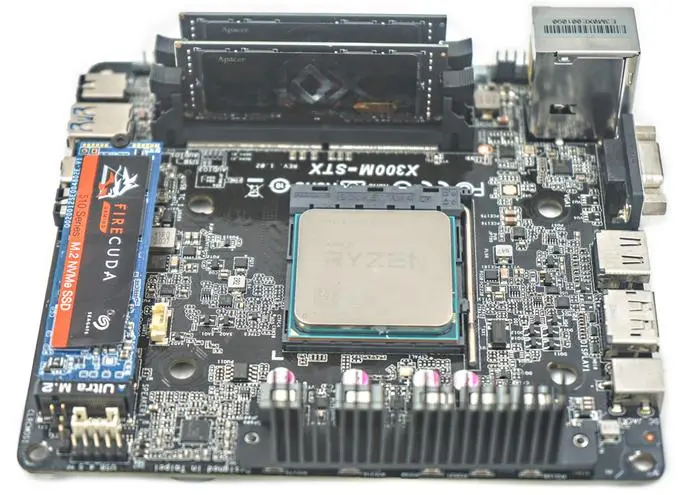

5600G、NOX内存和酷玩510硬盘就位。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fa438de28j00r0r13m00jec000r800nvm.webp

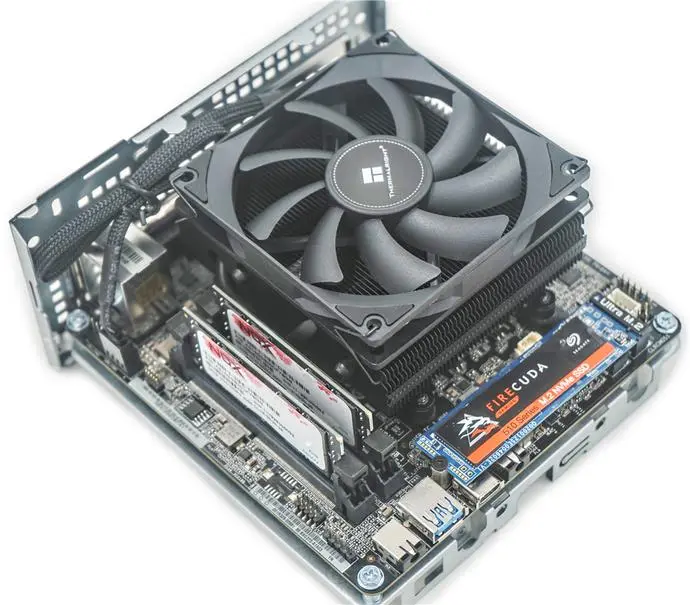

主板有多小,看看这个AXP90-X47散热器占据了多大面积也能估摸个大概。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F781ce1ebj00r0r13m00msc000r800prm.webp
朋友选的是黑色的AXP90-X47 Black,但是拍照的时候我给换成白色款了,后面测试还是用的Black版本。不过需要注意,AXP90-X47 Black的47mm的高度正好达到了46mm限高,要用X300自带的背板且需要换利民自带的短螺丝,往里推的时候也需要一点巧劲。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fe03a7c59j00r0r13n00atc000r800dmm.webp

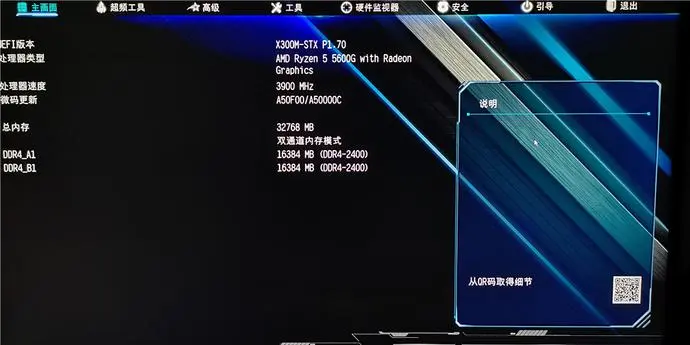

通电一次成,BIOS的界面先进来看一眼。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F6e3dea0bj00r0r13n00c2c000r800dmm.webp

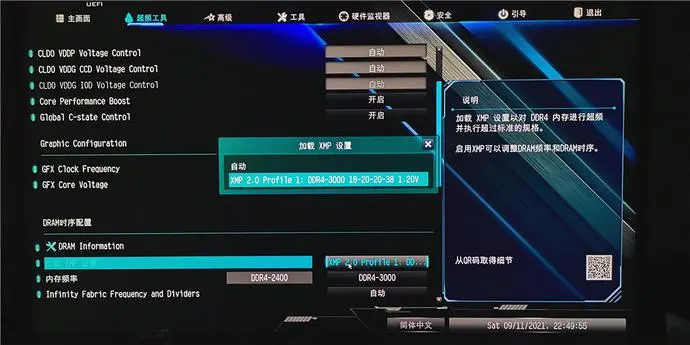

内存开启XMP,然后就安系统啦。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F38bffc8fj00r0r13n00hfc000r800gnm.webp

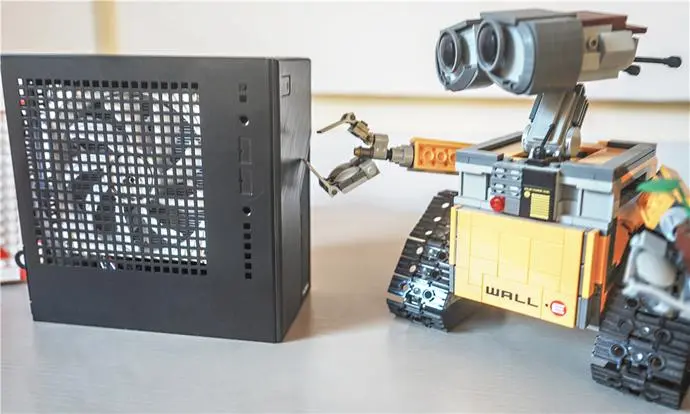

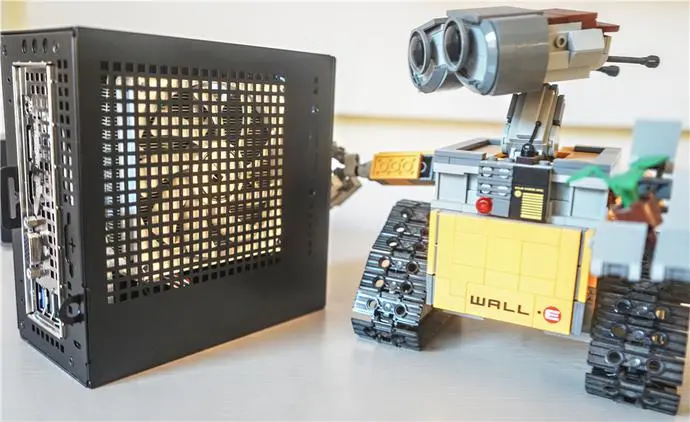

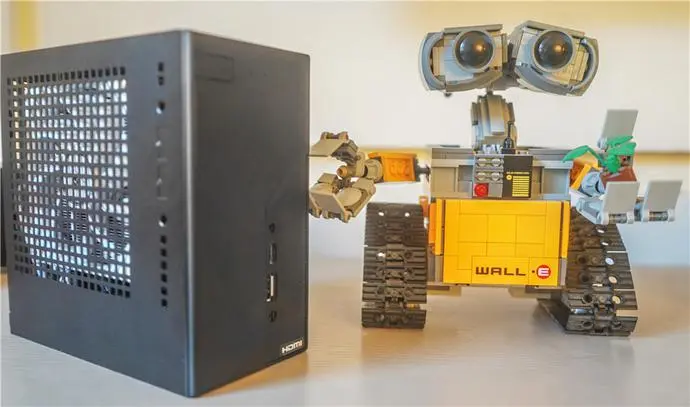

整机完成,来张美照,和我的小瓦力对比下大小。

测试

?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F54176d6aj00r0r13n00e2c000r800r6m.webp

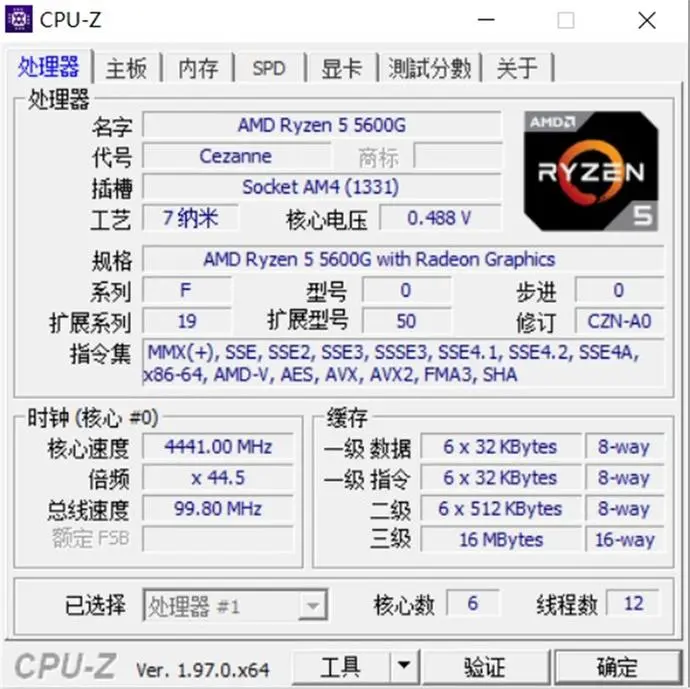

CPU-Z验明正身,AMD Ryzen 5 5600G,采用7nm制程,6核心12线程,三级缓存16MB,TDP热功耗65W。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F47bf090dj00r0r13n00ajc000r800r9m.webp

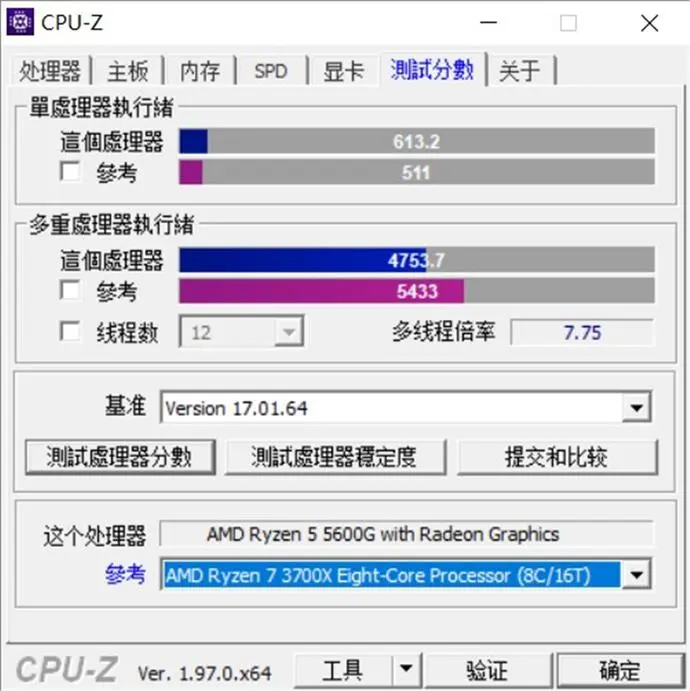

小跑一下测试,对比下AMD Ryzen 7 3700X。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fdaf1eaedj00r0r13n00hkc000r800zam.webp

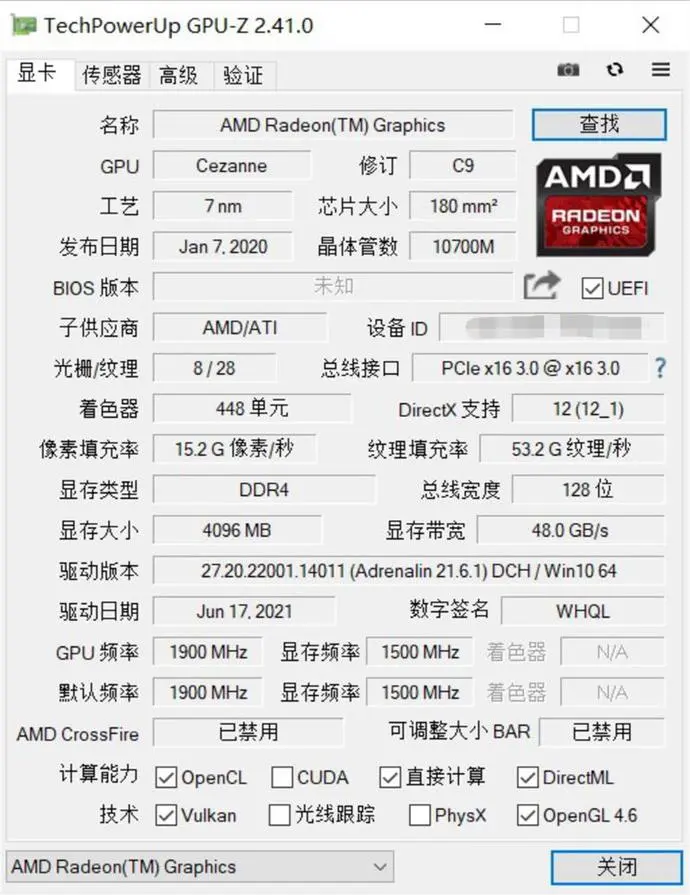

GPU-Z再看一眼。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fde25b26aj00r0r13n007vc000r800i4m.webp

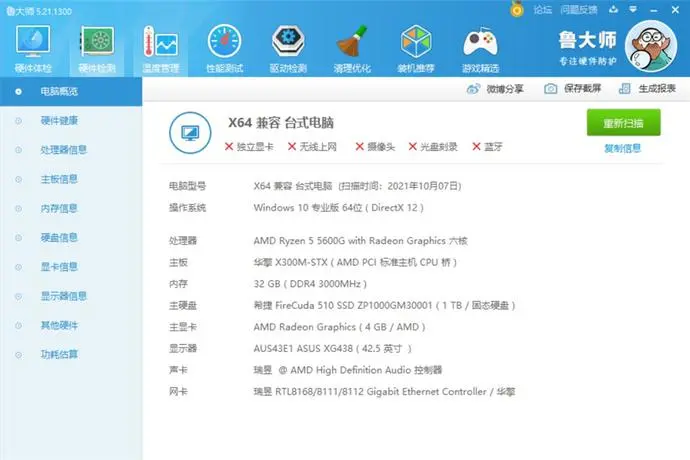

整机配置清单。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fca7fd8e4j00r0r13n00acc000r800i4m.webp

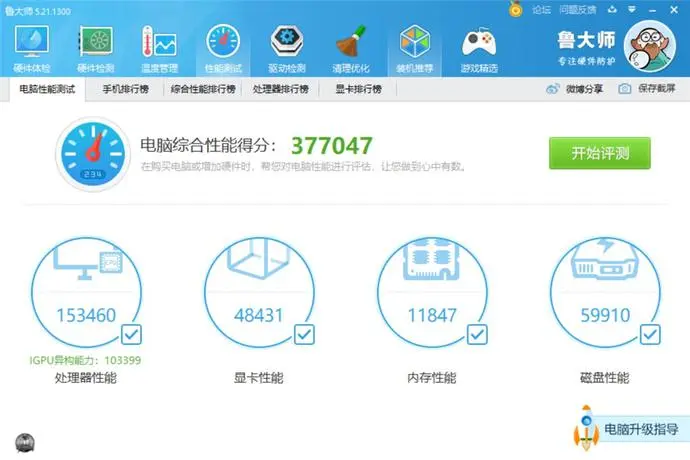

娱乐大师跑了一下。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Febf76fe3j00r0r13o00f8c000r80133m.webp

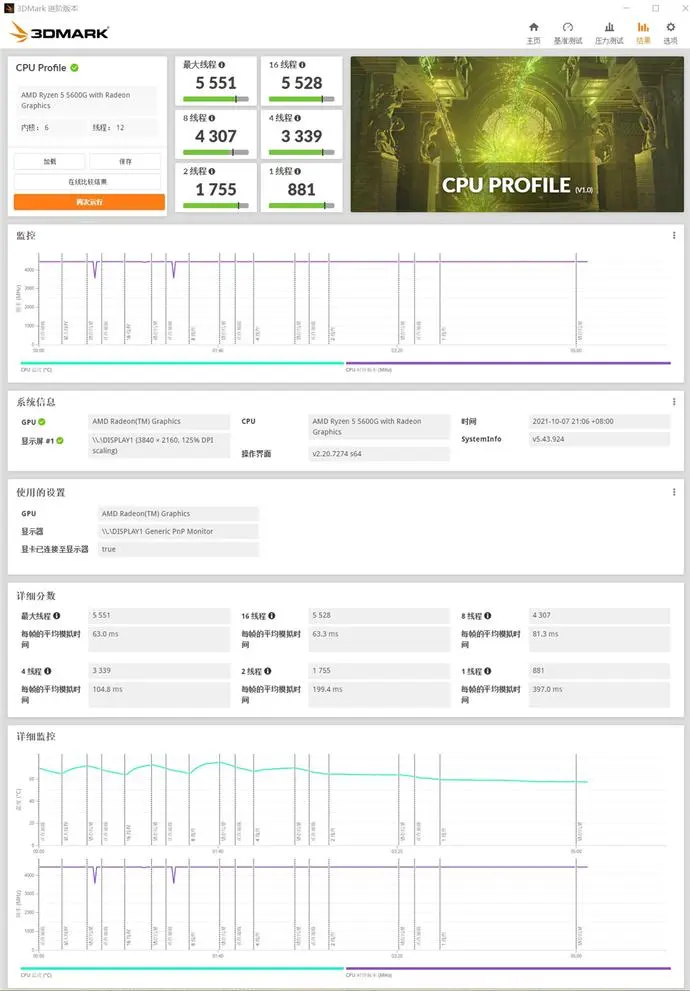

3DMARK CPU PROFILE测试,最大线程5551,单线程881。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F3ee291afj00r0r13o00byc000r800sfm.webp

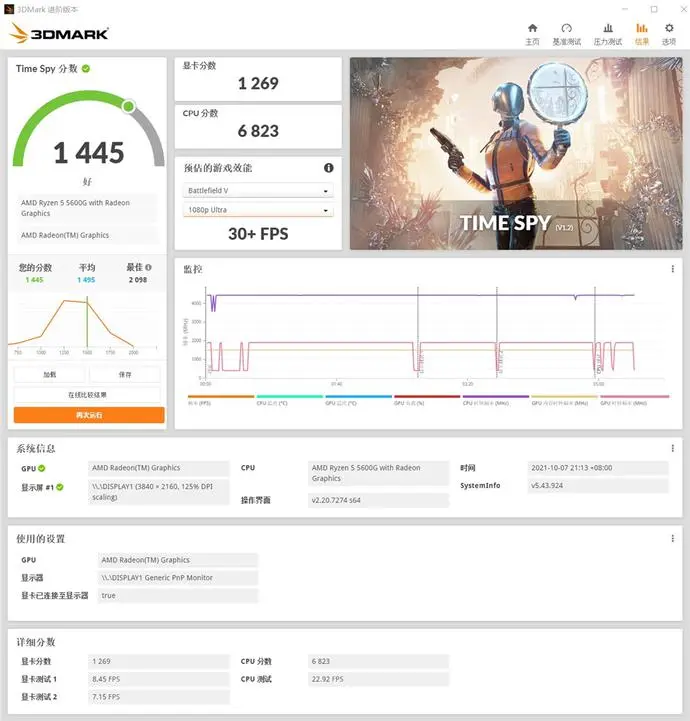

3DMARK Time Spy测试,分数1445,CPU分数6823,显卡分数1269。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fa04d5b85j00r0r13o00c7c000r800sam.webp

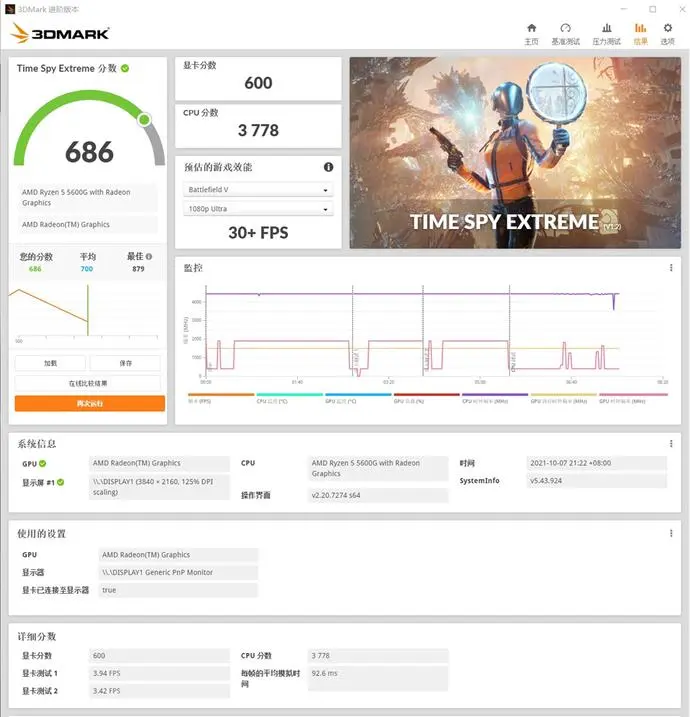

3DMARK Time Spy Extreme测试,分数686,CPU分数3778,显卡分数600。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F3c53761aj00r0r13o00bpc000r800q3m.webp

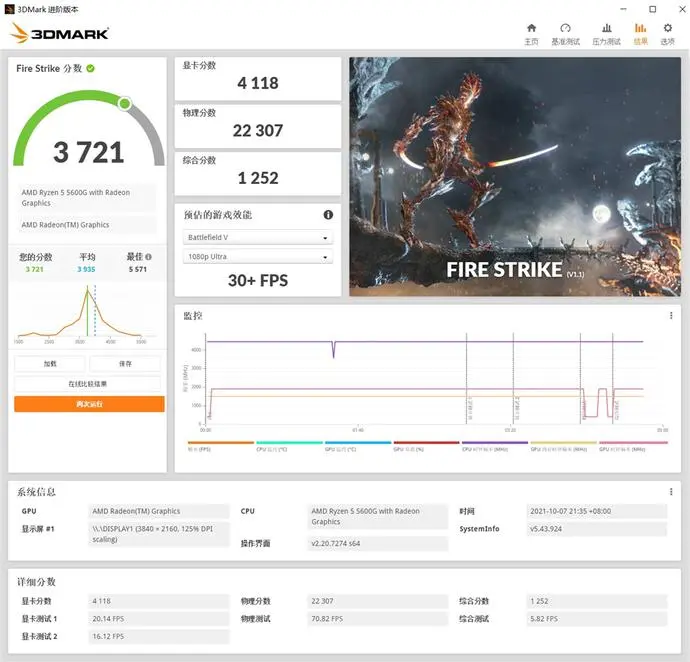

3DMARK Fire Strike测试,分数3721,显卡分数4118,物理分数22307,综合分数1252。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F133c2af6j00r0r13p00c9c000r800q2m.webp

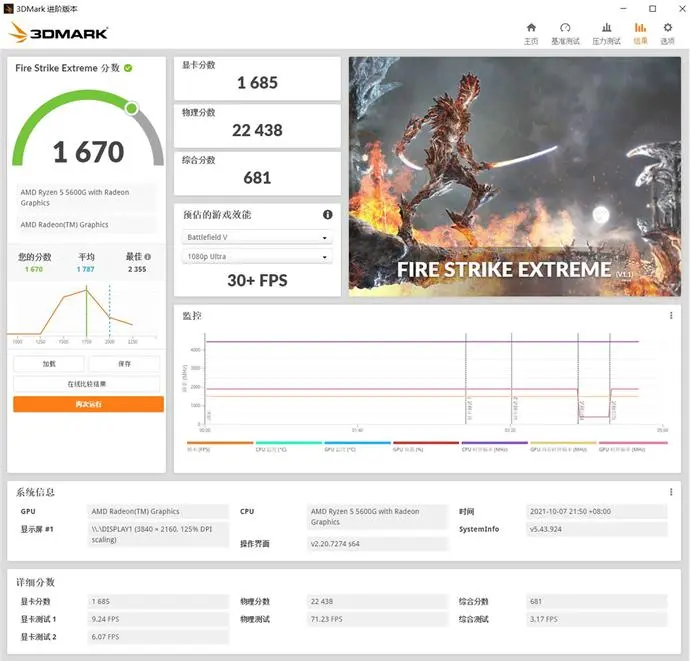

3DMARK Fire Strike Extreme测试,分数1670,显卡分数1685,物理分数22438,综合分数681。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Ff182d126j00r0r13p00awc000r800nvm.webp

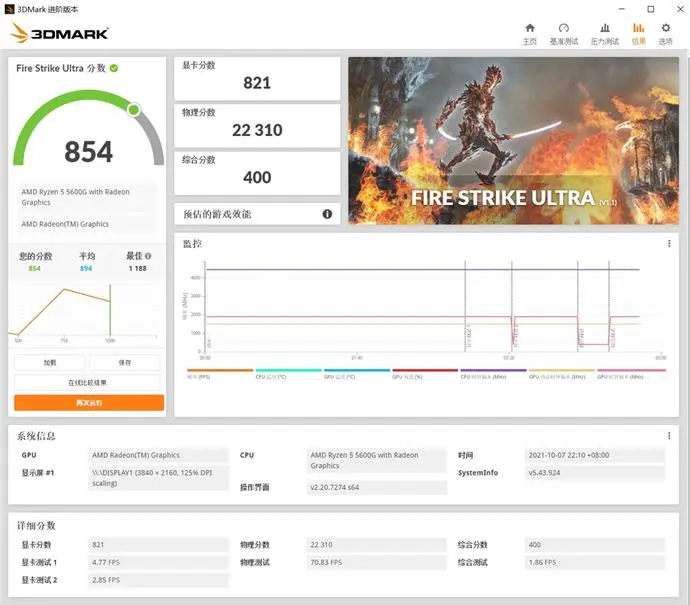

3DMARK Fire Strike Ultra测试,分数854,显卡分数821,物理分数22310,综合分数400。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fb59ebea5j00r0r13p00d0c000r800fbm.webp

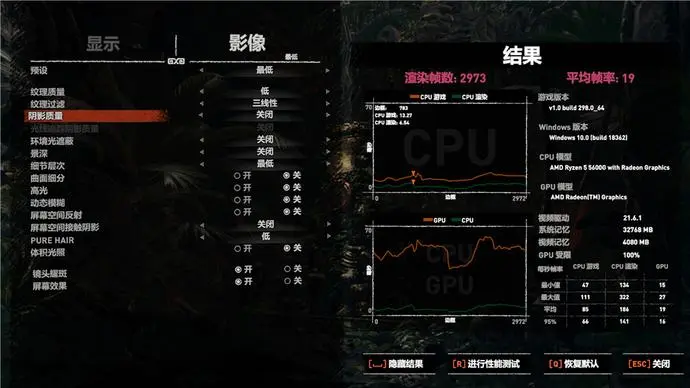

古墓丽影:暗影,1080P分辨率,如上设置,平均帧率19。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F7c8fb1e7j00r0r13p009nc000r800fdm.webp

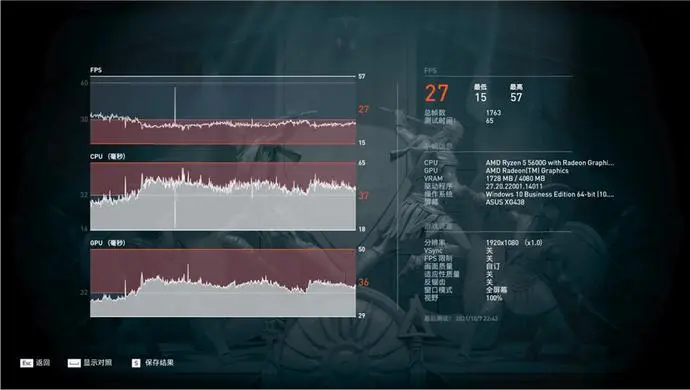

众生平等奥德赛,1080P分辨率,画质最低,平均帧率27。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Ff7f310e4j00r0r13p007lc000r800fem.webp

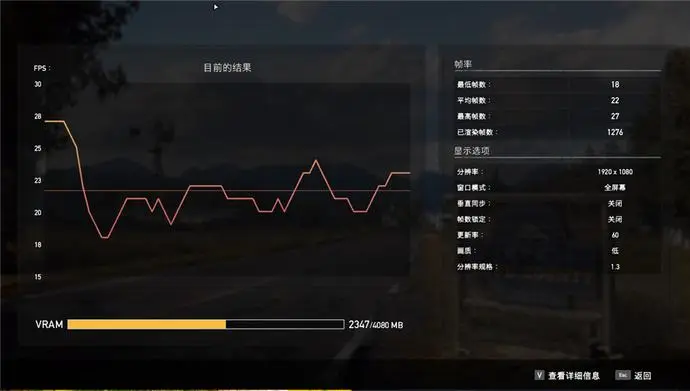

孤岛惊魂5,1080P分辨率,画质最低,平均帧率22。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fce87f2efj00r0r13p00e2c000r800fam.webp
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F97253c46j00r0r13p00cdc000r800f9m.webp

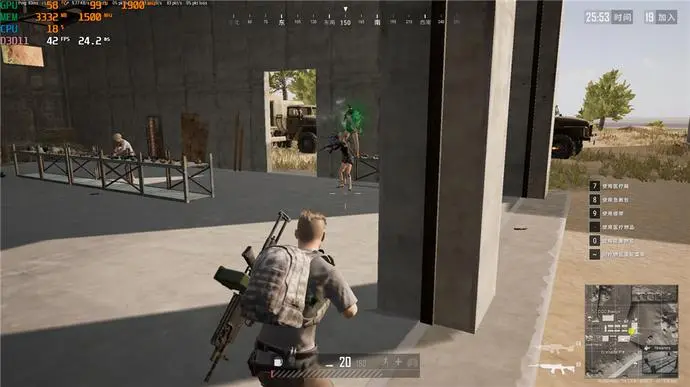

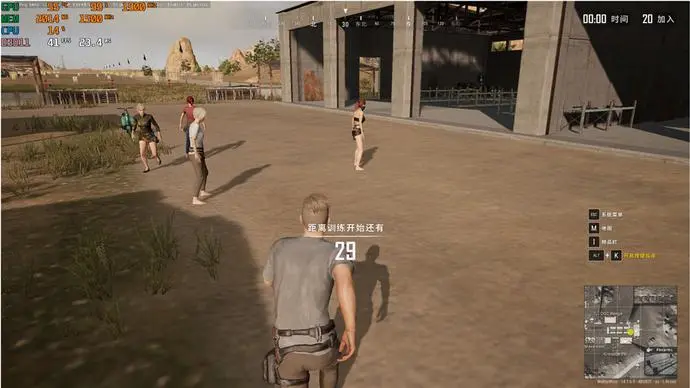

吃鸡1080P分辨率,画质最低,帧率在33帧-42帧浮动。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Feac97858j00r0r13q00hac000r800flm.webp

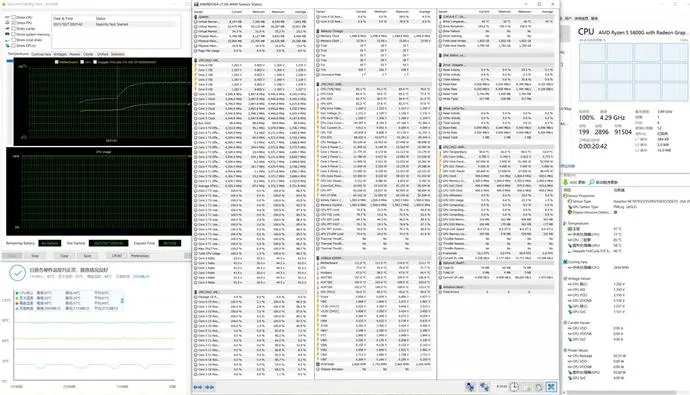

5600G没超频,全默认,未关闭主板功耗墙,单烤FPU跑了12分钟,全核4.29Ghz,室温26℃——CPU温度85℃。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fbdd23fcfj00r0r13q00h8c000r800fgm.webp
FPU和GPU双烤17分钟,全核4.28Ghz,室温26℃——CPU温度85℃。AXP90-X47压住了没问题,朋友那没有极限情景就正常家用,所以够用没问题。
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2F11c52642j00r0r13q00iqc000r800h3m.webp
?url=http%3A%2F%2Fdingyue.ws.126.net%2F2021%2F1010%2Fcbff9c29j00r0r13q00eyc000r800g2m.webp
以上就是本次AMD APU 5600G+华擎DeskMini X300W准系统主机装机的全部内容,收工~
