早些时候intel就已经完成了“AlderLake K”系列的i5、i7、i9的各个型号的布局。其i7-12700KF处理器就已经是这个时代相当的强者了。12核（8颗性能核+4颗能效核）20线程设计，拥有25MB三级缓存和12MB二级缓存。性能核的基准频率为 3.6GHz，最大睿频4.9GHz，睿频加速Max 3.0最大频率为5.0GHz；能效核基准频率为2.7GHz，最大睿频3.8GHz。PBP功耗为125W，MTP功耗为190W。无核显，散片性价比自然也很香。

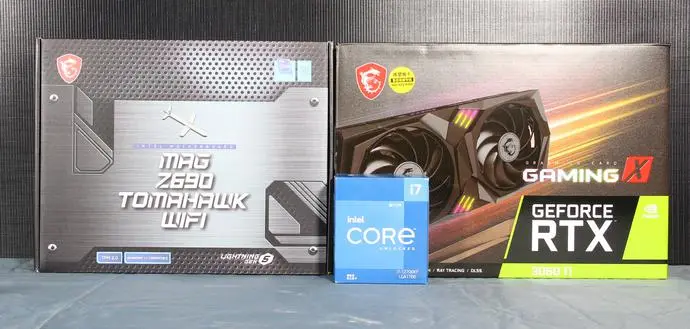

今天带来的则是i7-12700KF配DDR5版Z690主板和RTX3060Ti的实测，而主板则是新款的MAG Z690 TOMAHAWK WIFI战斧导弹。

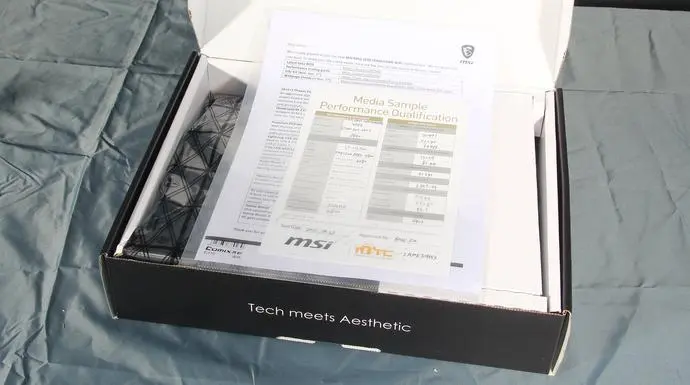

外包装一如既往的军事元素，黑灰配色包装盒中间的MAG Z690 TOMAHAWK WIFI字样显得醒目，还有那个熟悉的导弹图标，其实早在Z590、490上早已熟悉了。

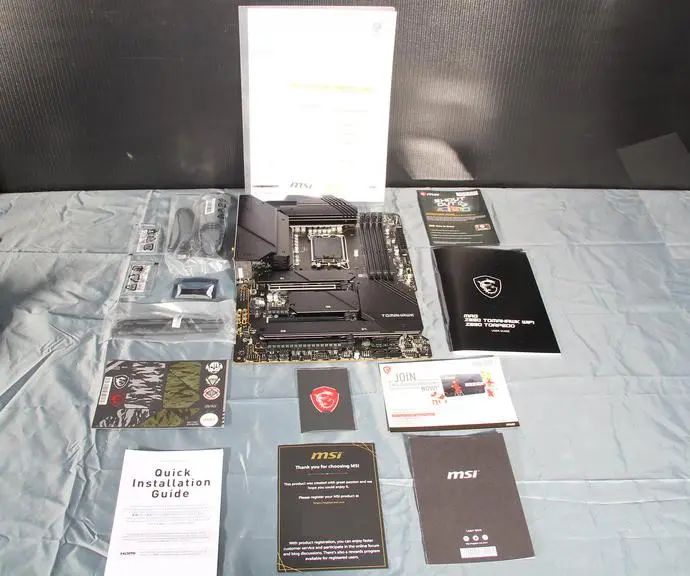

附件方面自然展现出主打性价比的一面，它并不像MPG Z690的附件那么丰富。一对SATA线、一把驱动U盘、一对WIFI天线、彩页贴纸、以及各类说明书啥的。

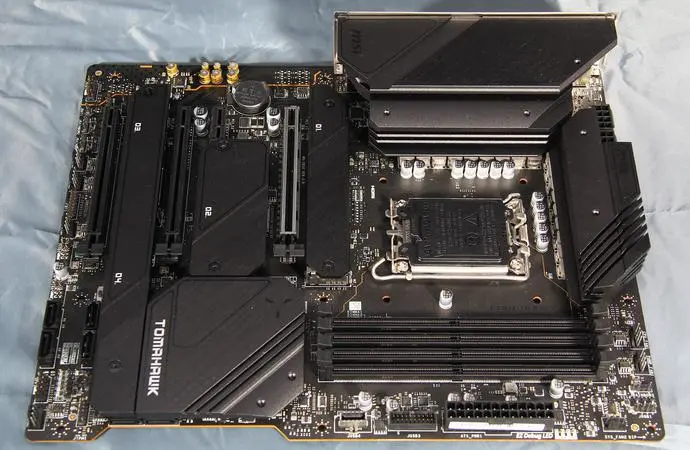

与上代Z590战斧导弹主板相比，新一代Z690战斧外观设计更为简约低调。黑色PCB上面覆盖了同色的金属拉丝质感散热铠甲，这款主板定位中端性价比，第三代钛金电感，6层PCB板2盎司铜强化设计，采用了新一代SMT焊接工艺，做工用料可以说是近几代战斧导弹中最强的一款，不信称下重量便知。

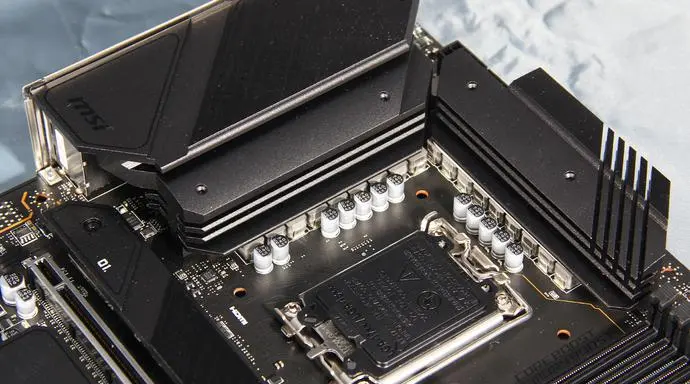

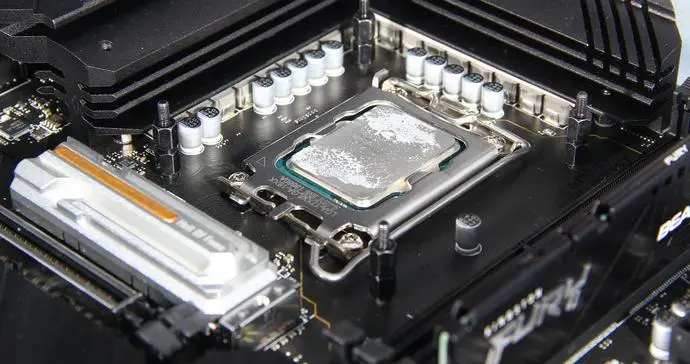

第十二代酷睿采用Alder Lake 10nm制程工艺，插槽内的针脚数明显增多，CPU尺寸自然从原来的正方形变成了奇特的长方形，扣具的开合方式也改变了。供电方面采用16路供电设计，搭配单路70A的DRMOS管，对CPU输出能力非常强悍。

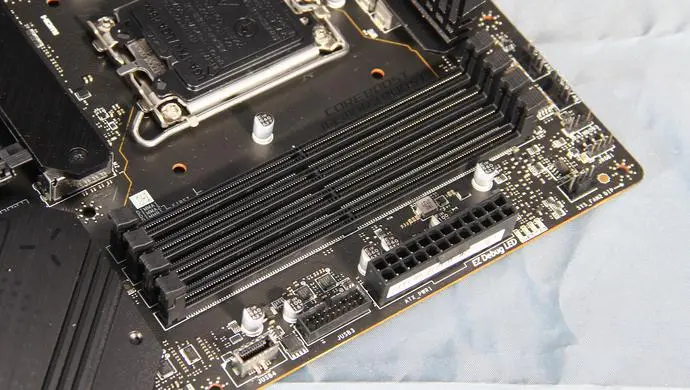

内存方面提供了4条同色DDR5内存插槽，支持X.M.P.最大可支持的内存容量还没啥概念，因为单条DDR5的容量能做到多大还没下文，通过BIOS支持的最高内存频率能到6666MHz。

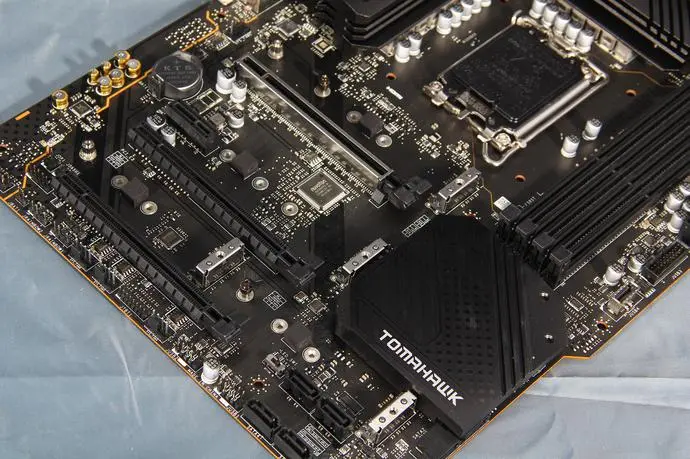

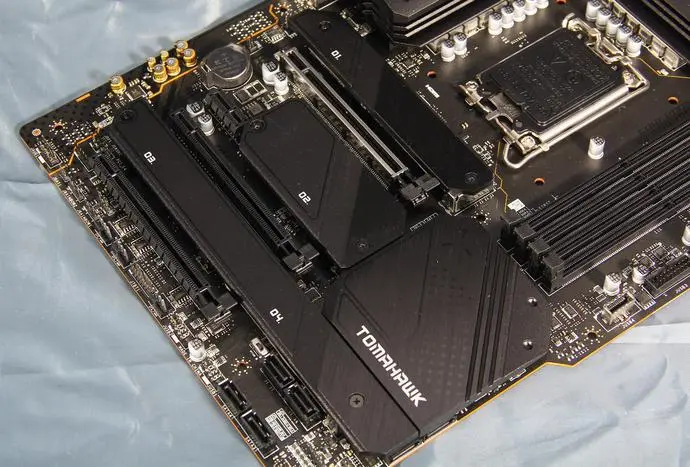

第一个PCI-E插槽有钢铁装甲保护，对于安装大尺寸重量级显卡起到防护作用。主板提供了4个M.2插槽，均有冰霜铠甲散热片覆盖，表面还有数字标注。其中3个为PCI-E 4.0x4规格，另一个为PCI-E 3.0x4规格，足够满足主流玩家使用和扩展需求。

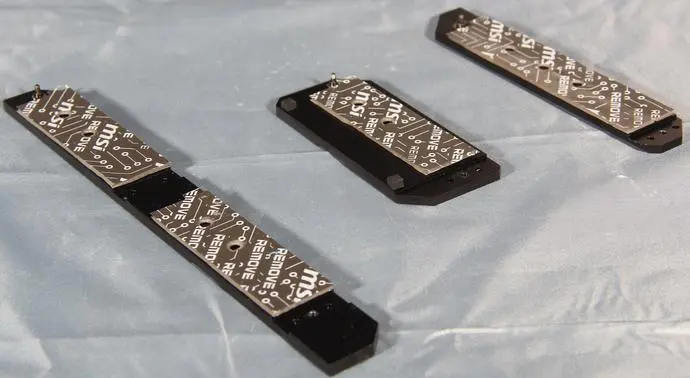

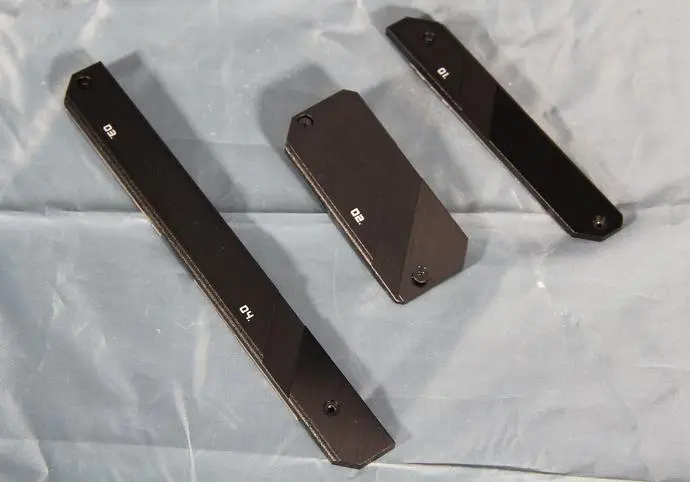

拆下散热片可以看到4个M.2接口，最高可容纳M.2-22110长度，总共有三片金属散热片和四块双面硅脂散热片，散热片上都标注有编号。

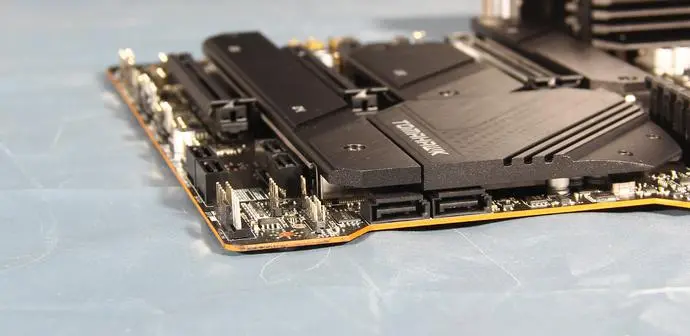

SATA接口位置PCB依然是凹了一块，这也貌似是战斧导弹的特点，南桥散热装甲面积也明显增大不少，SATA接口位置也发生了大变，6个SATA 6Gbps接口，均由南桥提供，由于南桥散热片增大，其中2个旋转了90°布置在主板右侧散热片下方边缘，4个垂直安装的布置在主板底部。

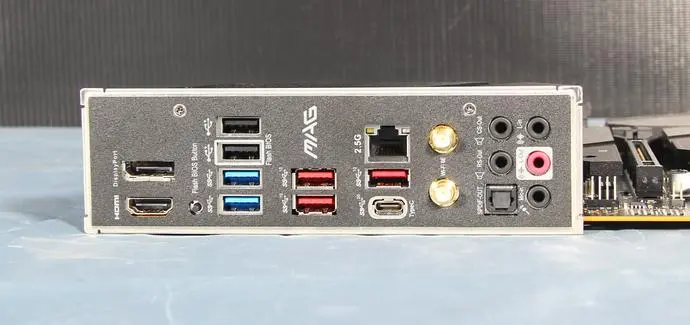

与Z590相似一体式I/O挡板设计已经成为主流，视频输出接口有HDMI与DisPlayPort各一个、一对USB 2.0，一对USB 3.2 Gen 1，3个USB 3.2 Gen 2 Type-A和1个USB 3.2 Gen 2*2 Type-C，1个SPDIF输出，WIFI6网卡和7.1数字环绕声接口，同时还有Flash BIOS Button，支持无硬件刷BIOS的绝学。

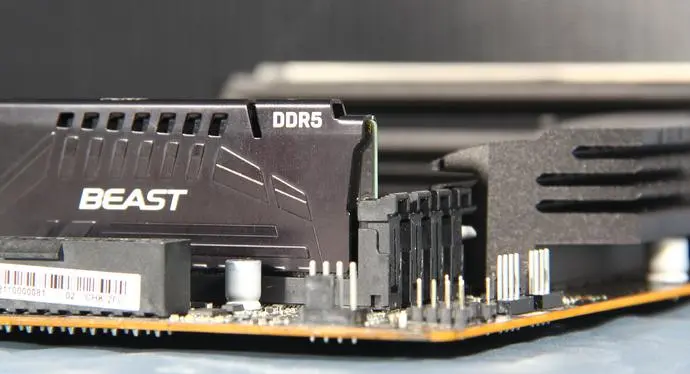

金士顿Beast野兽DDR5 4800 16GB新一代DDR5内存带来突破性的速度提升，4800MHz基础速度，支持XMP3.0规范，4800MHz时PnP自动超频。DDR5内存在双倍的列数和突发长度以及两个独立32位子通道的支持下，能出色地处理数据，为要求苛刻的应用提供强大支持。同时新设计的散热器具备大胆前卫的风格和强大的散热性能。
固态选的是影驰次旗舰级SSD，影驰HOF Pro PCIe M.2固态硬盘搭载群联全新主控PS5016-E16，强大的性能让其展现出令人惊叹的读写速度。E16是一款支持NVMe协议的8通道主控，基于28nm制程工艺打造，并且率先支持PCIe 4.0 x4，性能只能说还行。

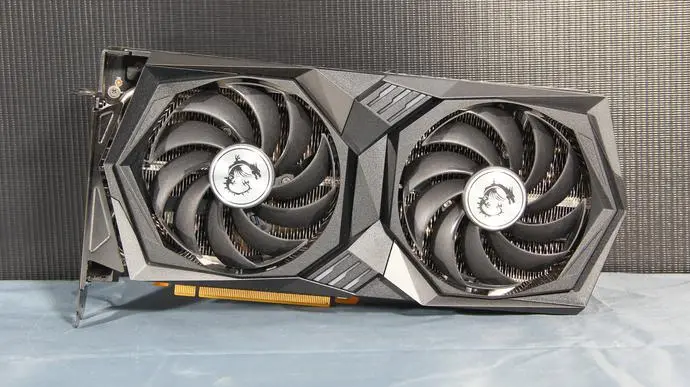

RTX 3060 Ti GAMING X 8G LHR在背板选用的是金属材料，既能够提升显卡PCB的防弯能力，又在内部对应位置加了硅脂贴，直接协助PCB散热，采用10叶刀锋6代风扇主动散热，扇叶采用独特的交错排列环形设计与整个TWIN FROZR 8代散热系统配合，能够进一步降低噪音，提高风压。RTX 3060 Ti魔龙为GA104-200核心，RTX 3060 Ti魔龙1770MHz的核心Boost频率。配合8GB GDDR6显存，位宽256bit，速度14Gbps，4864个流处理器，152个Tensor核心，38个RT Core。

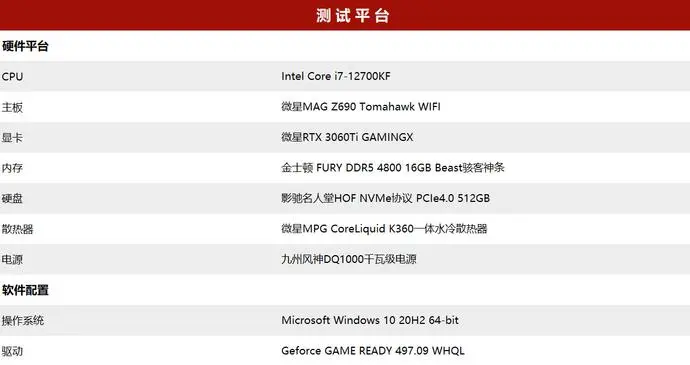

这次测试搭配的CPU采用了最新的英特尔12代酷睿桌面处理器，型号为Intel Core i7-12700KF，非常契合RTX3060Ti用户的实际装机选择，主板选择的是微星MAG Z690 Tomahawk，内存为单条金士顿Beast DDR5-4800 16GB，电源是九州风神的1000W金牌全模组电源，其他配置如上

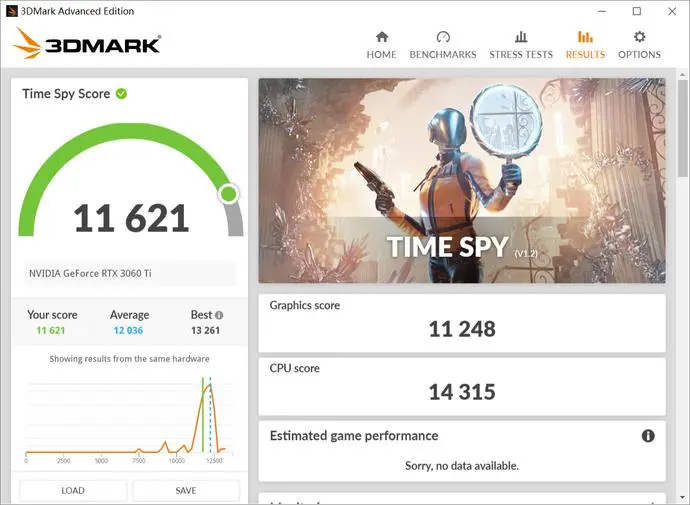

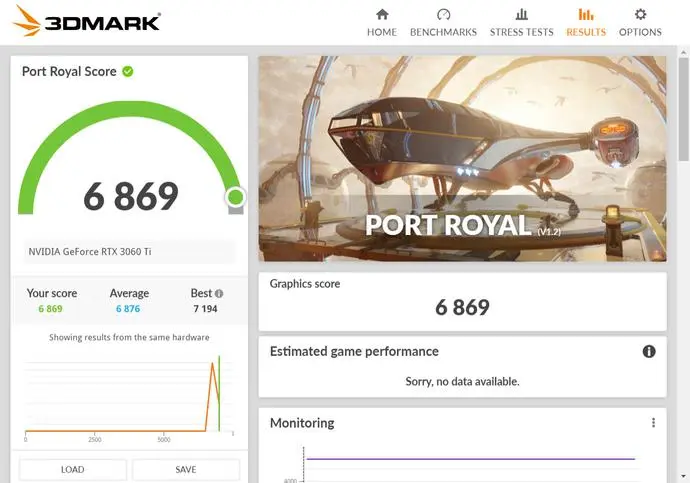

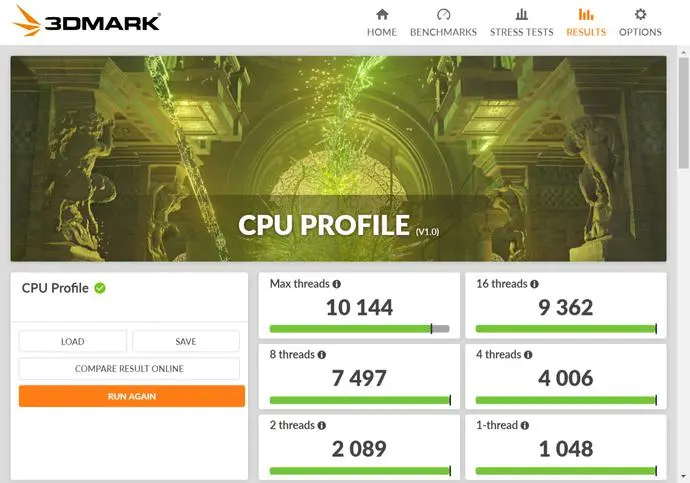

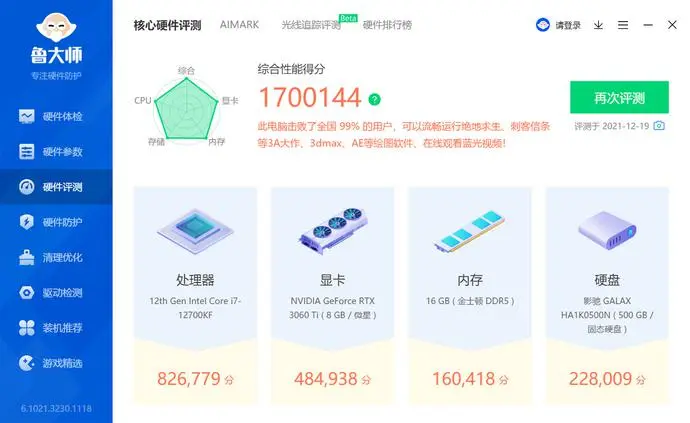

主板BIOS设置方面，除了开启XMP让内存运行在4800MHz频率上之外，还有就是将Resize BAR支持设置为“自动”，基准测试上，即便是12代i7的平台RTX3060Ti GAMING双扇魔龙显卡的成绩还行。

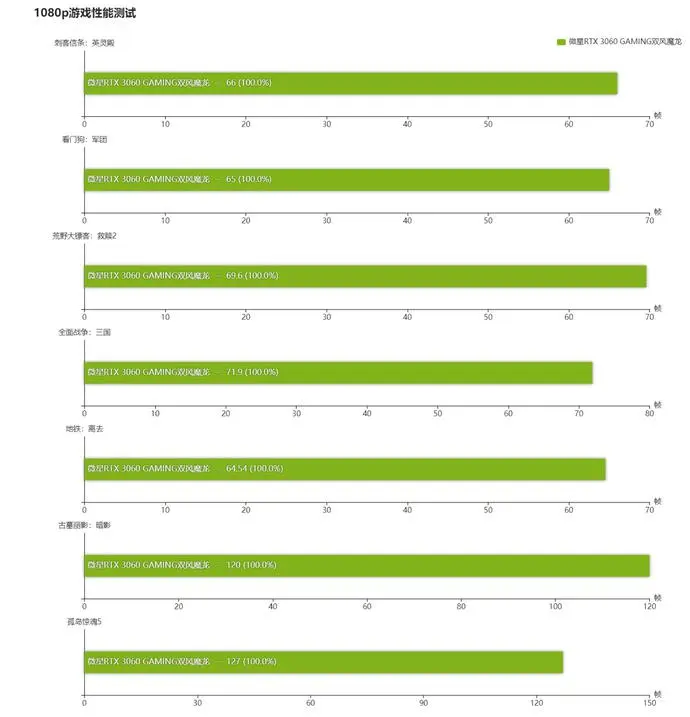

这部分游戏实测选择了7款游戏进行实测，测试均将它们开到预设最高画质（《地铁：离去》是开启Ultra画质），分辨率设为1080p，此外默认不是全屏的手动改为全屏，默认开启了垂直同步的手动关闭垂直同步，同时关闭动态分辨率等影响实际画质和帧数的选项，除以上所述之外其他选项均为默认设置，性能发挥还是不错的。

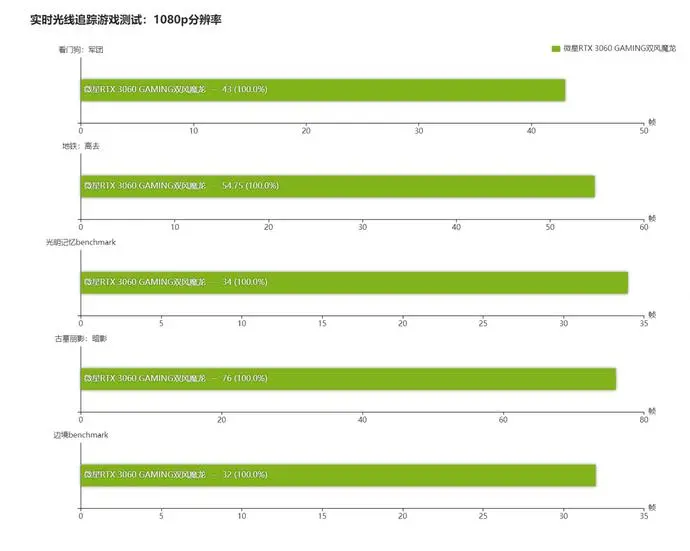

而在开启高级光线追踪效果之后，尽管不借用DLSS，微星RTX 3060 GAMING双风魔龙显卡的表现也是相当不错，《看门狗：军团》可以达到43帧，大幅超过30帧的流畅及格线，《地铁：离去》也是距离60帧的完美流畅度仅有不到6帧，当然这些都是没有开启DLSS的情况下，追求60帧以上的玩家打开DLSS就能获得更高的帧数和流畅度。 intel i7-12700KF CPU处理器，拥有12核心20线程，主频至高可达5.0GHz，PCIe 5.0至高可达16通道，25MB的L3及12MB L2高速缓存。而Z690 Tomahawk则是支持WIFI 6/6E和Thunderbolt 4接口，可提供40Gbps高带宽，支持多屏240Hz高刷新率。
|
