帮网友找回忆，拆解修复一台30年前的小霸王

起因

嗨，我是新昼，这次要说的故事是这样的。

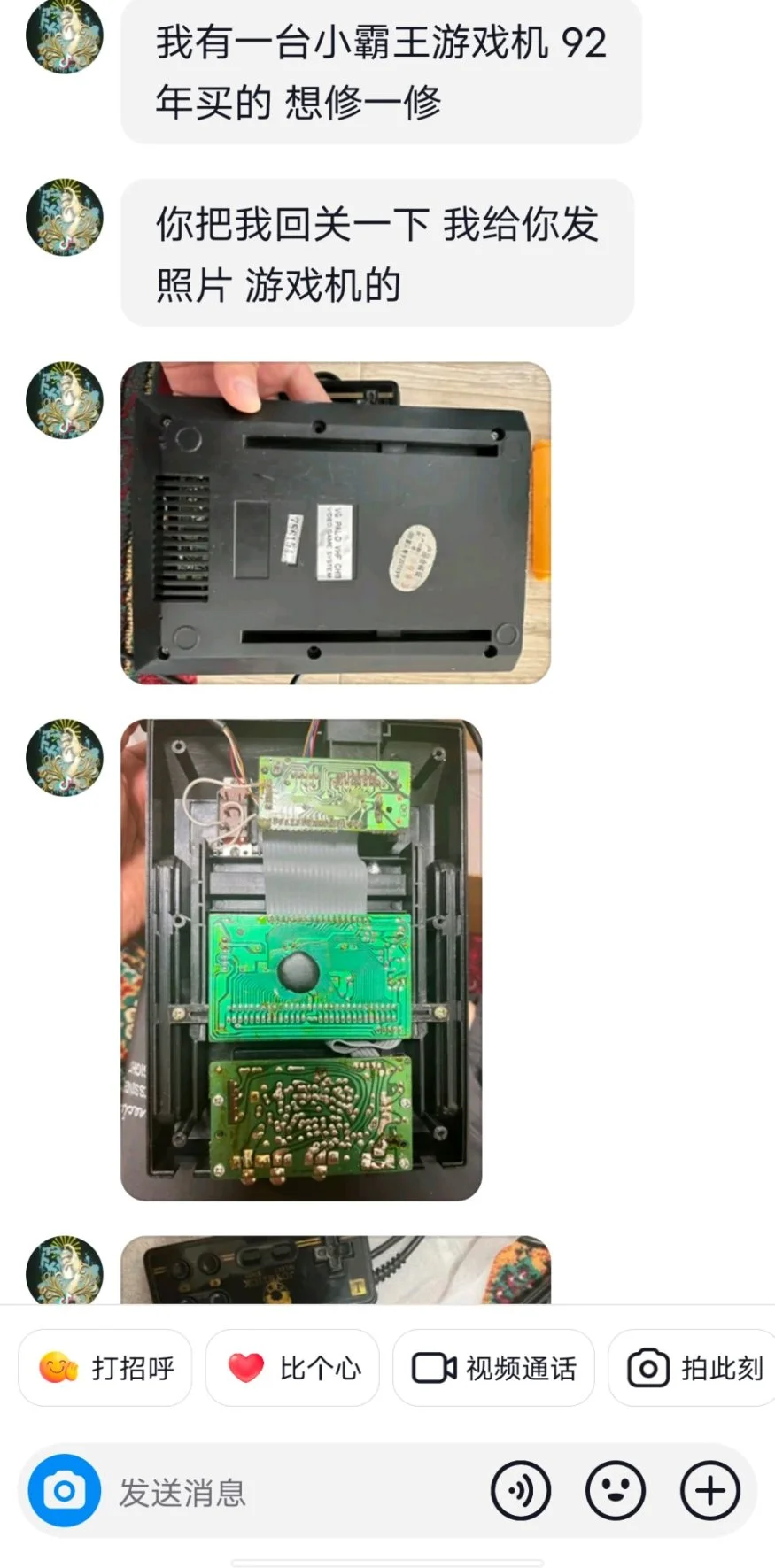

有天查看私信的时候，我在一个平台上看到有网友说需要维修一台游戏机，维修的对象是一台小霸王中期机型，据称是92年买的，我看了一下，一部分已经是使用牛屎芯片替代的，这样的机型其实并没有很大的市场价值。


但是对方很希望能修理一下，这说明这台机型肯定对他来讲有更深的含义，所以我就答应了，并且决定不收取任何费用。

开箱

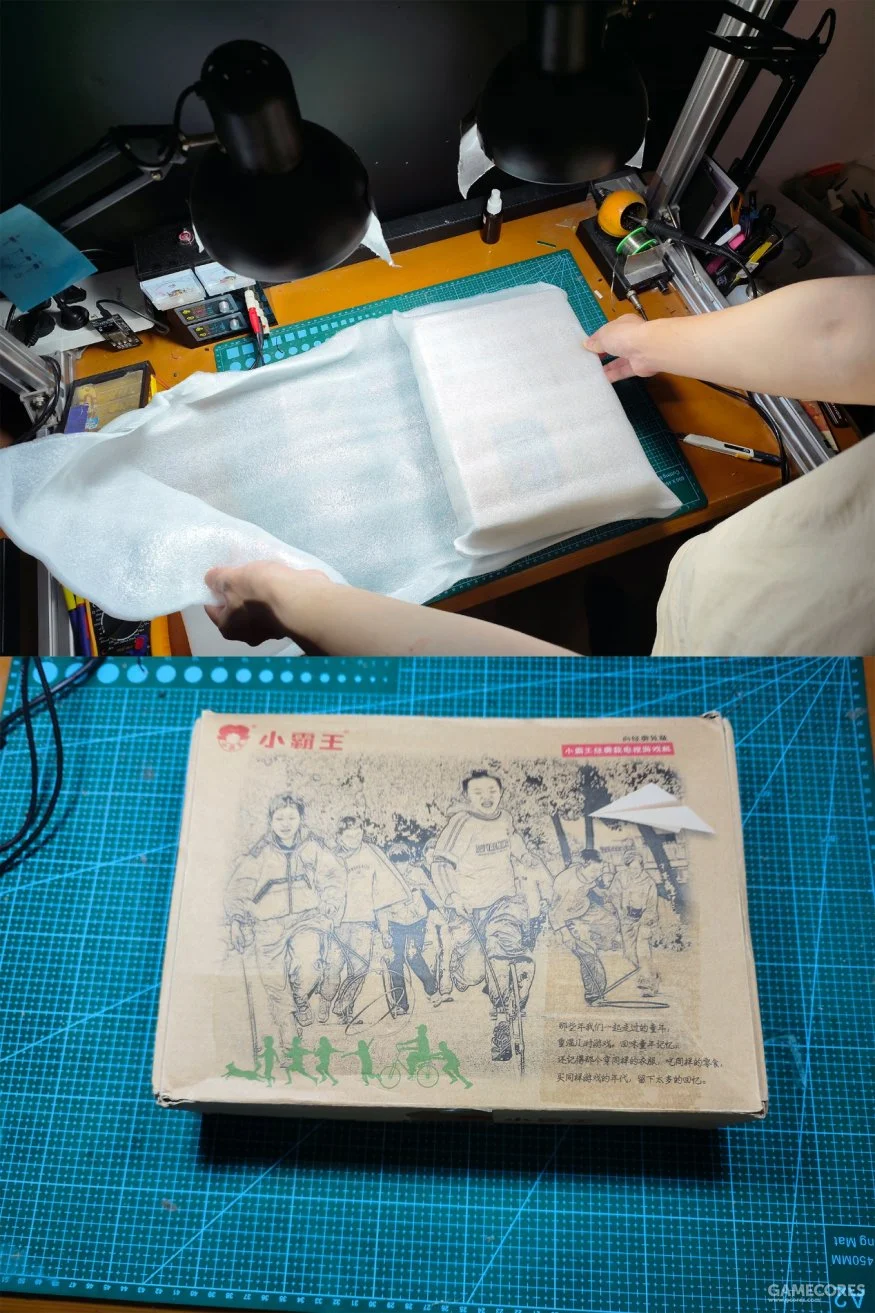

然后很快（大约是8天后），我收到了这样一个包裹，包装的非常结实，然后这个包装盒太新了，看起来是新产品的而不是原包装。

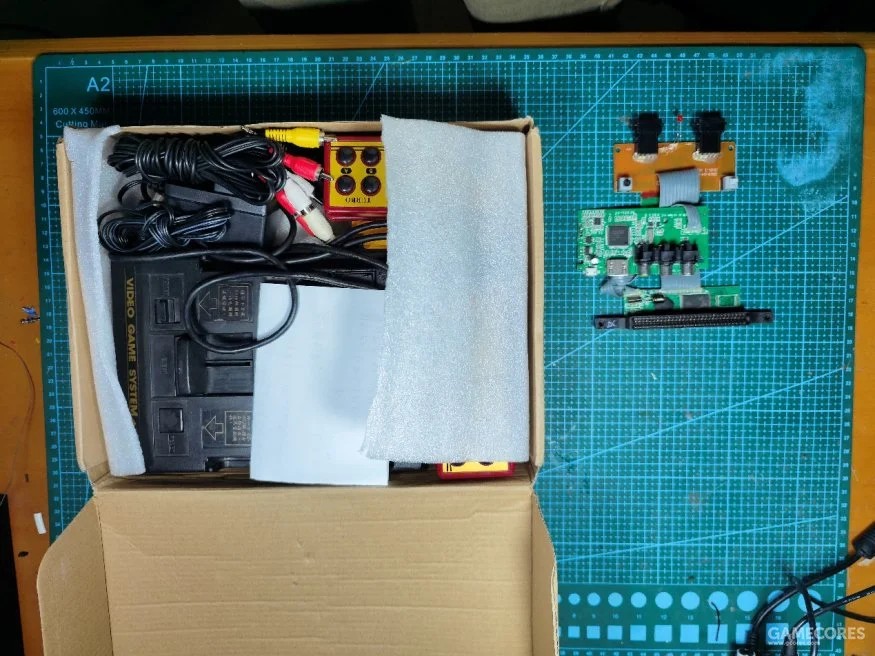

打开盒子后我发现，嗯？这里居然还有一块很孱弱但又先进的FC游戏机的主板。

然后里面附带的纸条，进一步阐述了这一套东西，它全文是这样的：

黑色小霸王游戏机是1992年买的，现在一晃间几十年过去。那时候为了这台极其好多朋友没有及时回家被父母挨打。每周末朋友都来我们家玩儿。……想修一修断续玩儿。裸机是新买的小霸王（型号：D101）自带500合1游戏。有时出画面有时不出画面，黑机子休不了的话，裸机装上也行，谢谢兄弟新疆xxxxxxxxxxxx

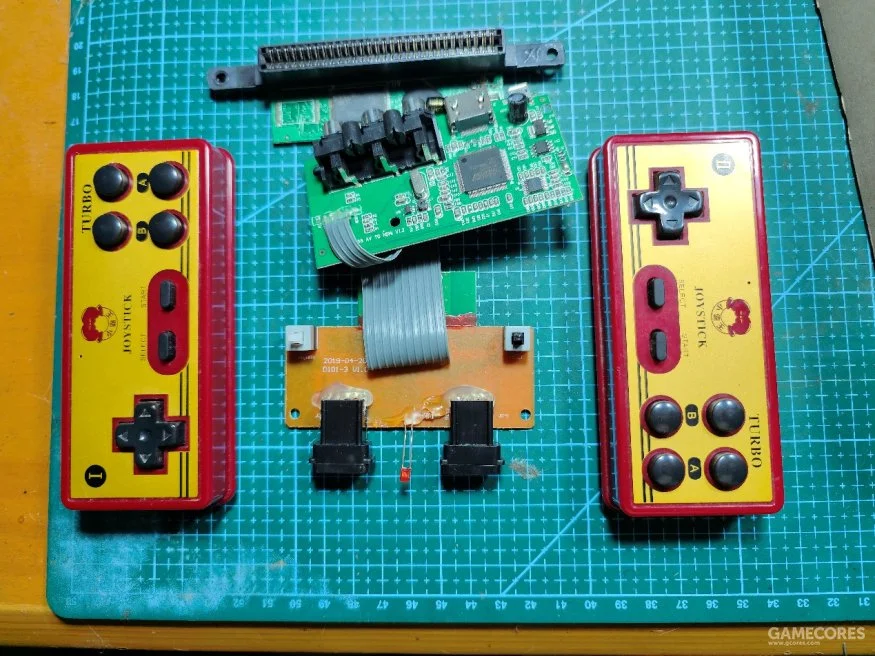

看了一下裸机也就是现代版本这个一套是两个无线手柄，然后主板，IO板和输出板，总的来说就是如果黑色的没法子修好，就把这一套东西塞进去。

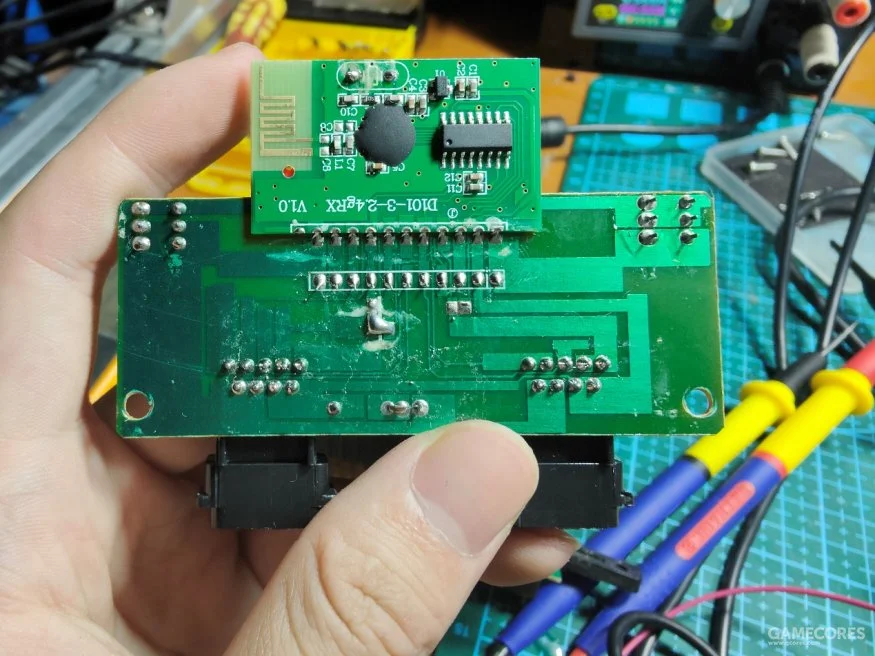

在这裸机的IO板上还很直接的焊接了一块2.4Ghz的无线模块。

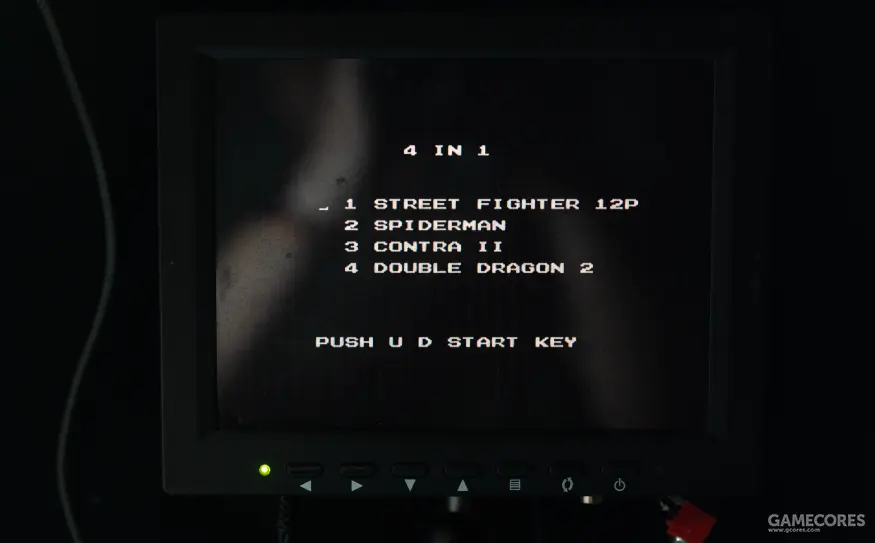

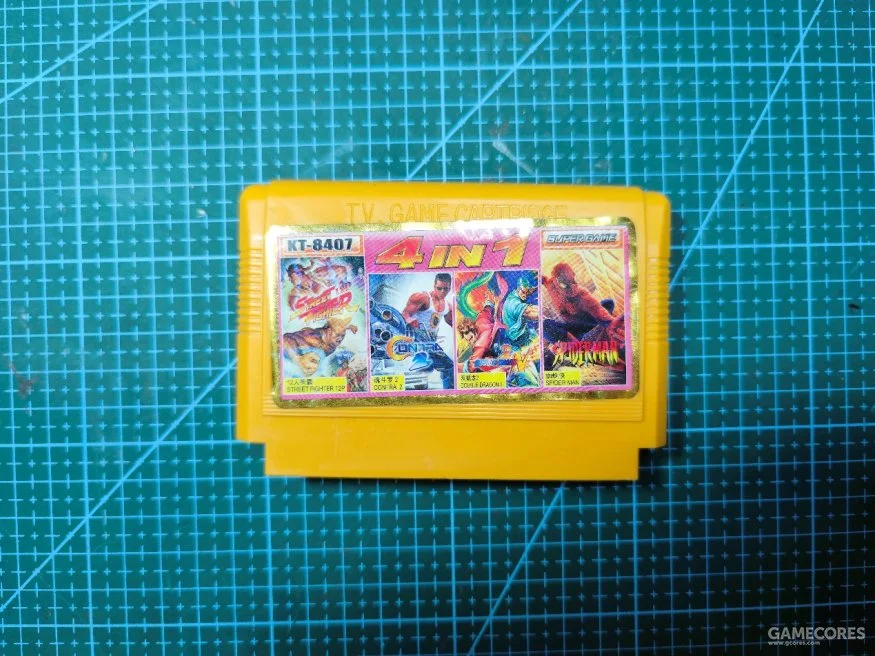

还附带一张试机卡带，4合1的，我们最后试试。

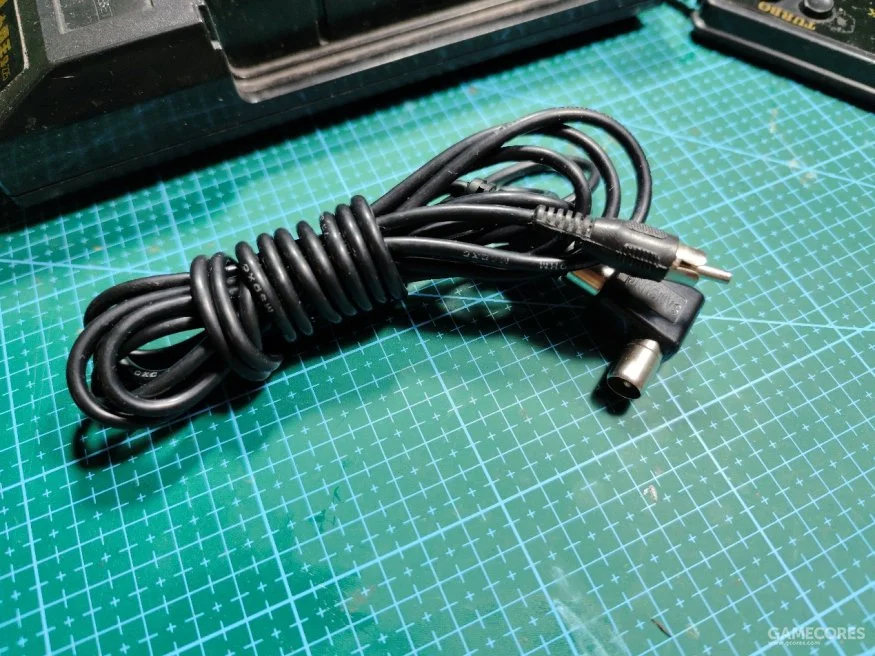

这是一根莲花转电视输入的线缆，我认为是92年那台原配的东西。

附带一充电器，是TPLink路由器用的，电压9V，但接头线序不对，正负位置和FC的正负极是反的，FC以及一票寨机都是内负外正。但愿没插太久。

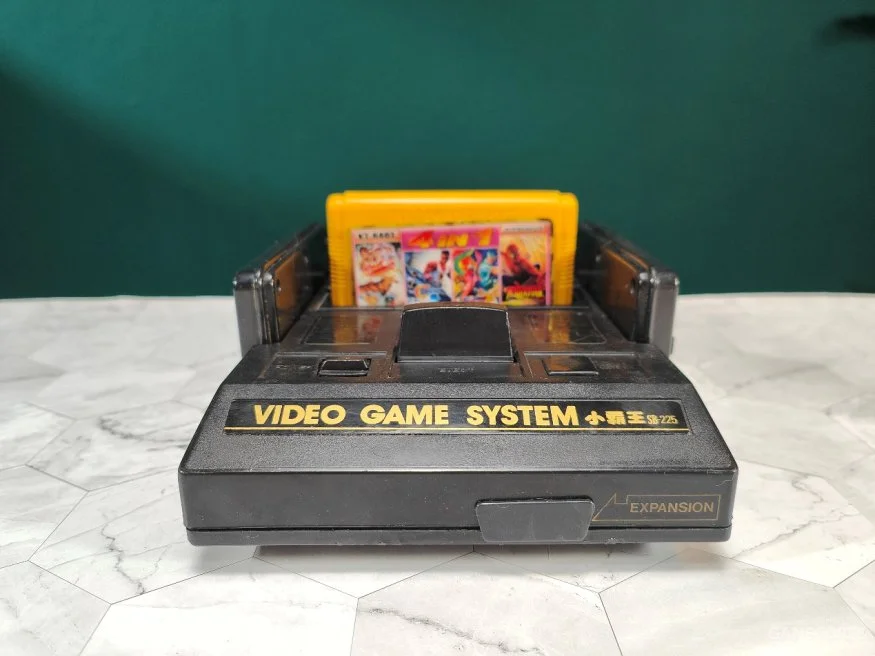

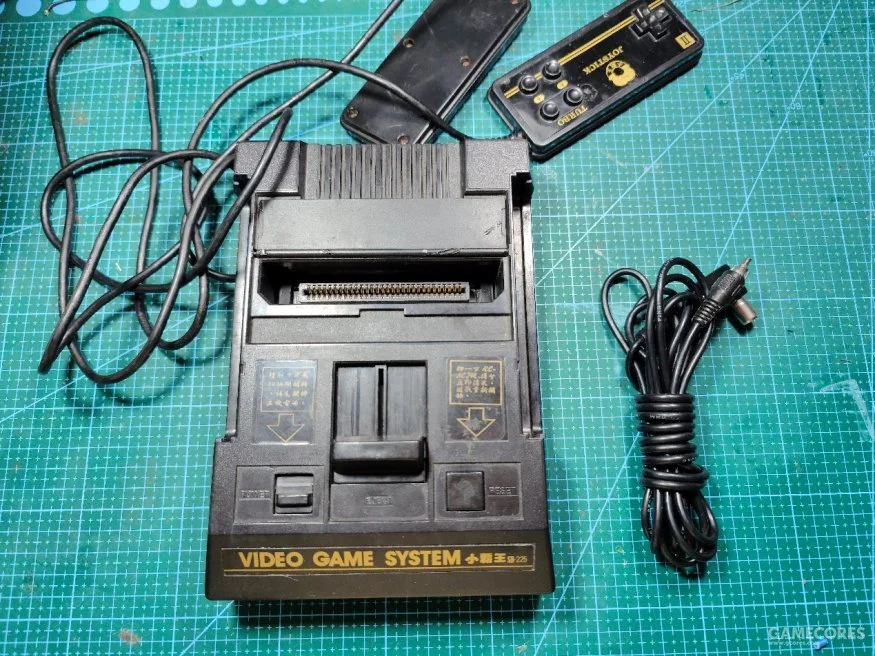

然后就是本体了，这是一台黑色的FC模具的小霸王，相对少见一点，因为小霸王后面开始出各种魔改的MD模具还有键盘式的学习机了。

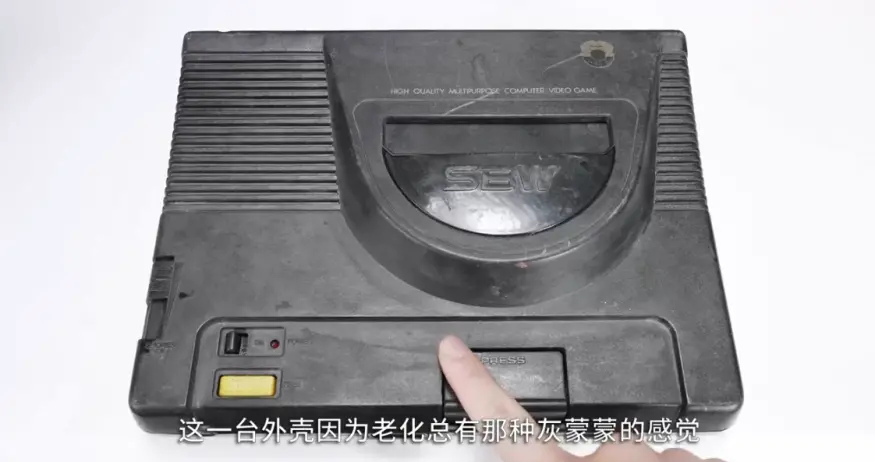

比如我们之前有个视频内容，就拆过这样的后期机型。

看一下接口，还是老样子的，DC口，AV口和TV口。

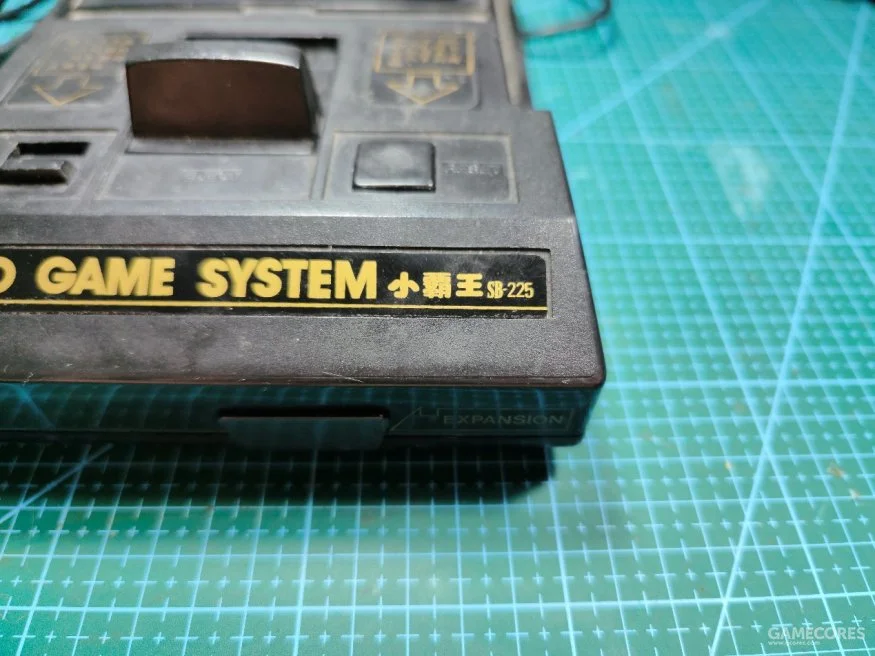

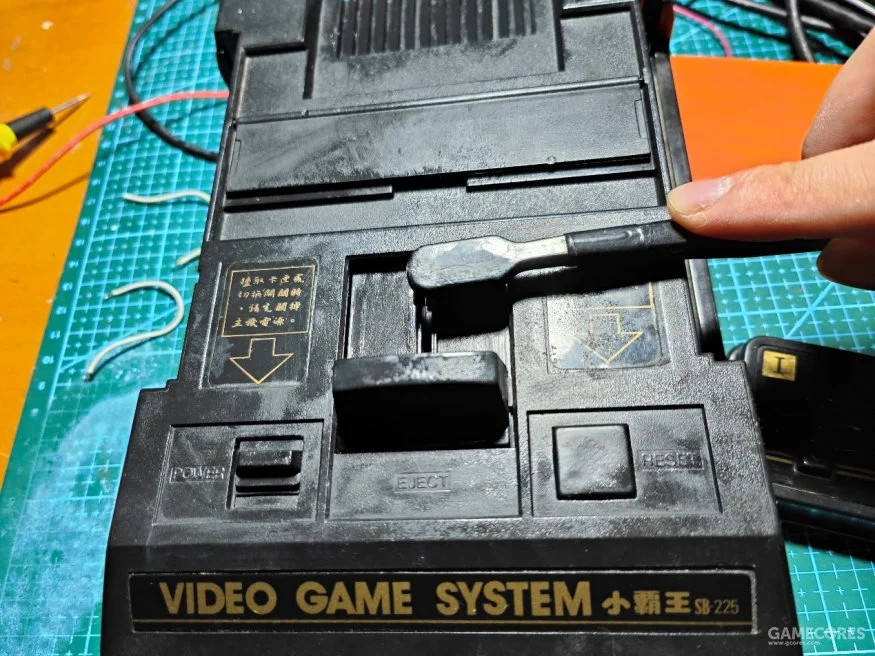

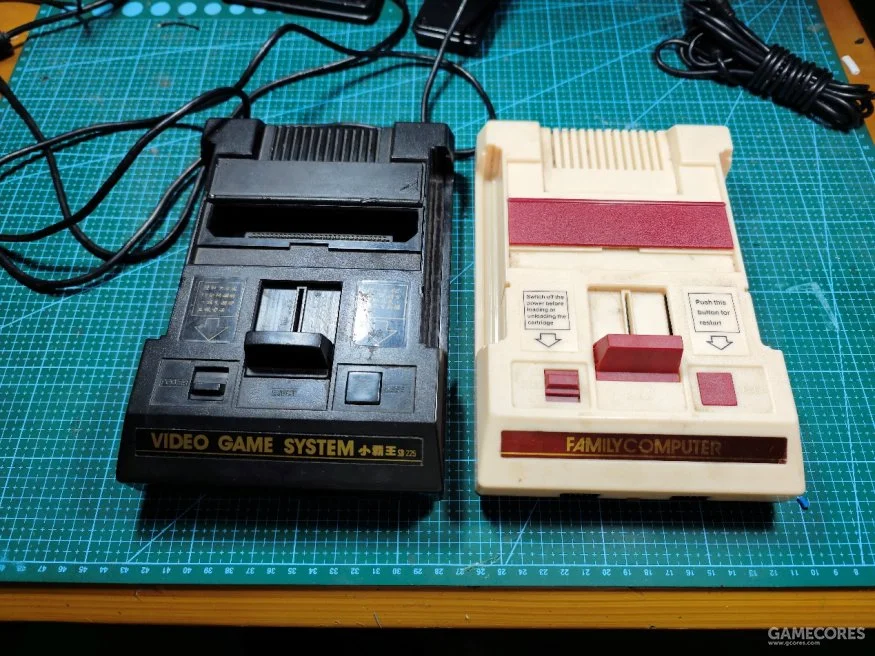

这次的这一台机器的型号为SB-225，可以和其他寨机比较一下，确实就只是颜色换了一下。

拆解和修复

接着开拆这一台，因为是老模具了所以没有任何出乎意料的地方。就是哪个散热的开口好像不太对，正常应该是放在后边靠近稳压芯片的位置。

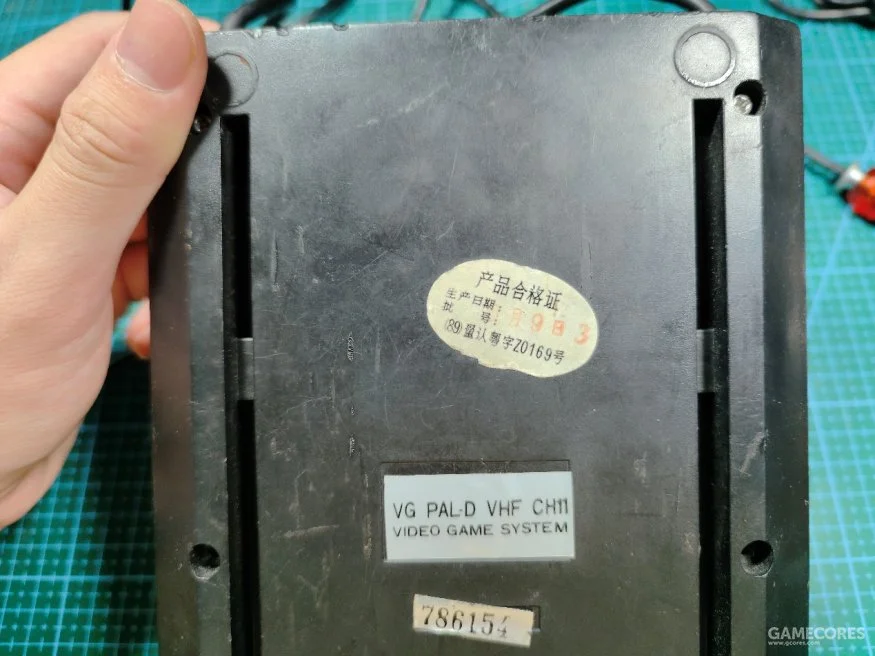

底部贴有89年的合格证，生产日期6月9日，还有贴一个PAL-D的电视格式以及频道11。

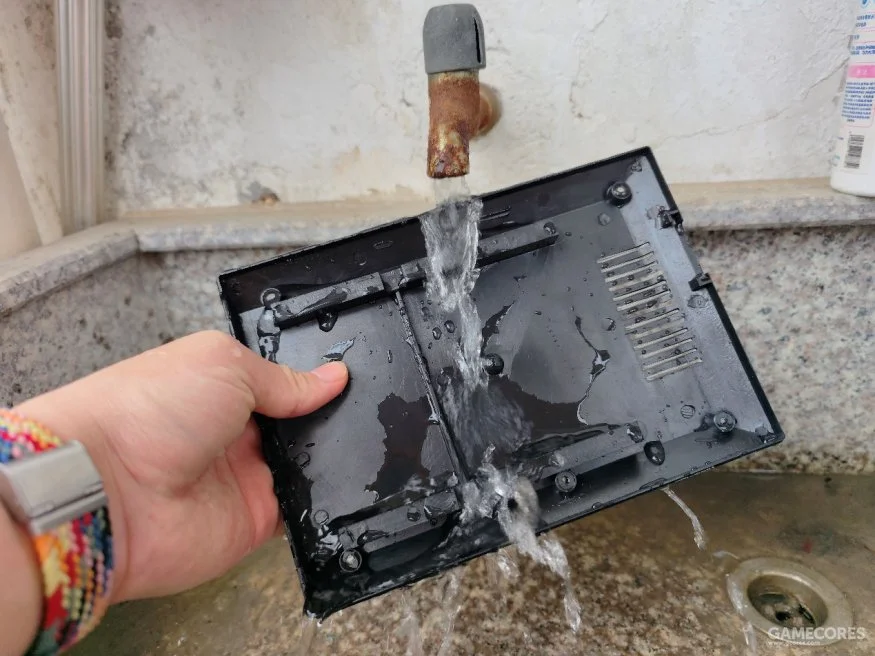

壳子拆下后我就直接送去水洗了。

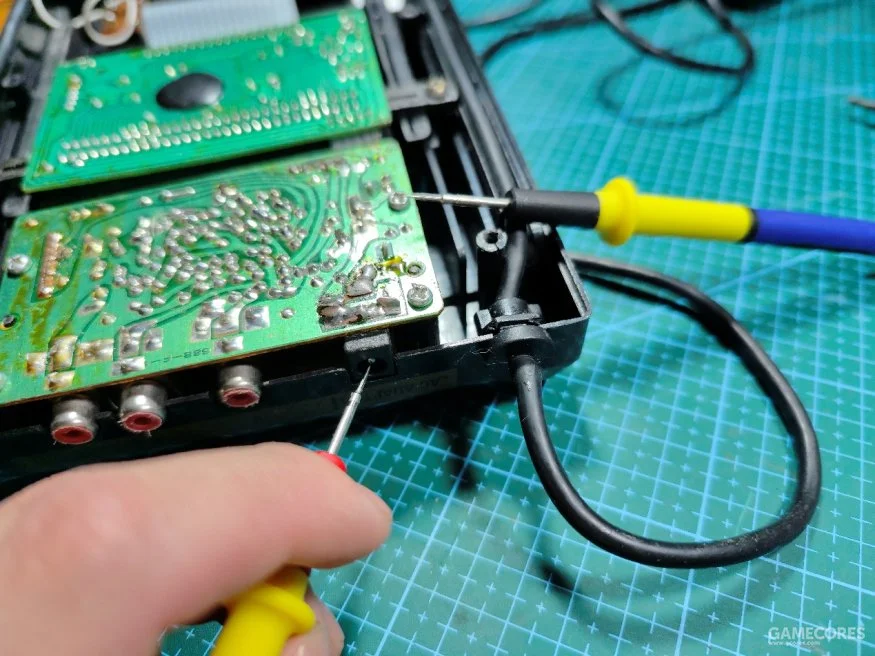

接着，我们先来测量一个接口，果然还是FC的内负外正。

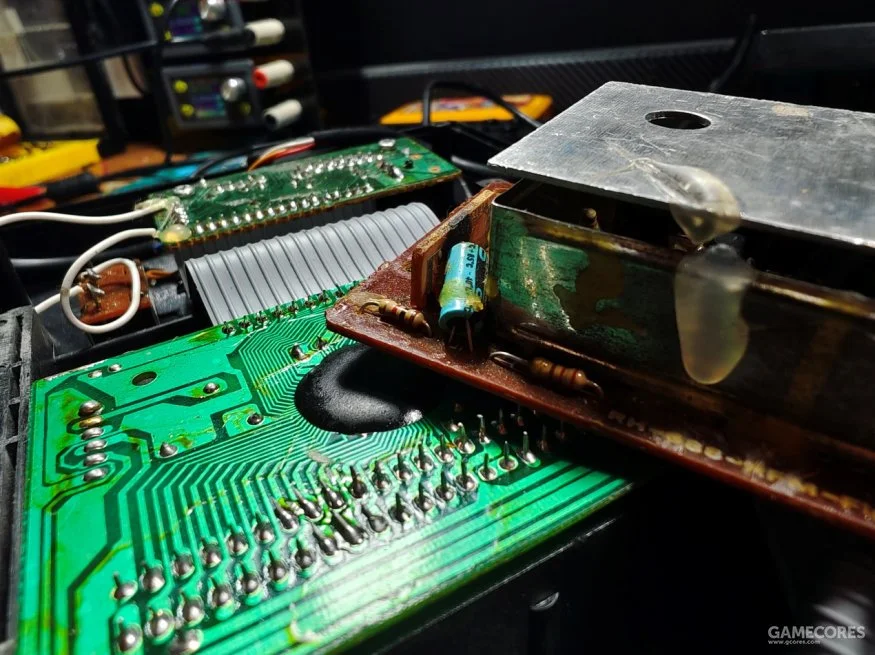

略为简陋的输出板，不管这已经算是比较豪华的了，后面更过分的都有。在靠近下方的位置有一个竖起来的PCB，这个上面有个音频芯片，功能是开机会响起“啊哈，小霸王其乐无穷啊”。

正常情况下，高频部分应该要用金属片包围并隔离，不然就会导致电磁干扰。

接着我们来测试一下看是什么问题。

刚才已经测量过正负极了，不过为了看下电流，我还是决定飞线。

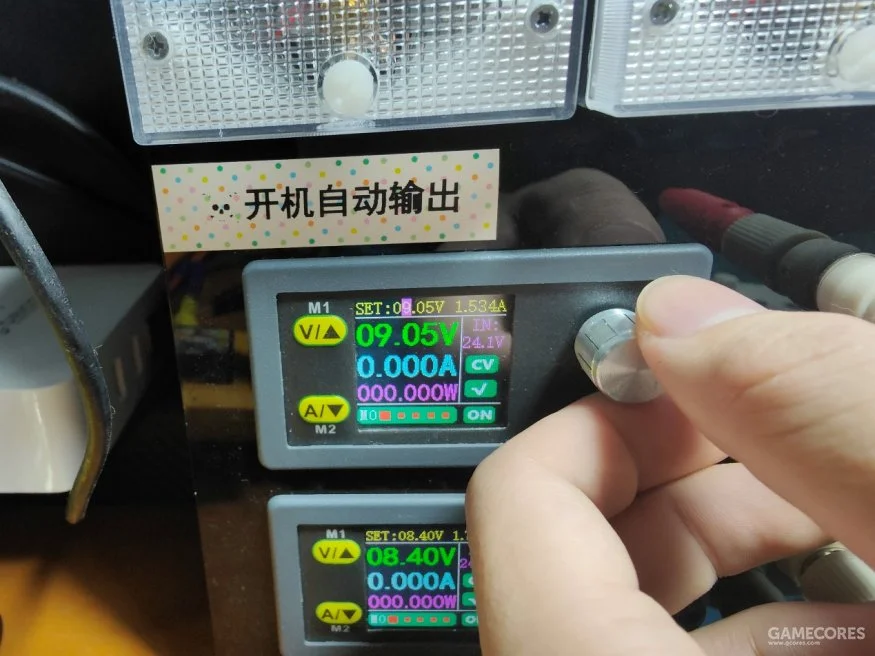

打开后没有任何电流，说明存在断线。

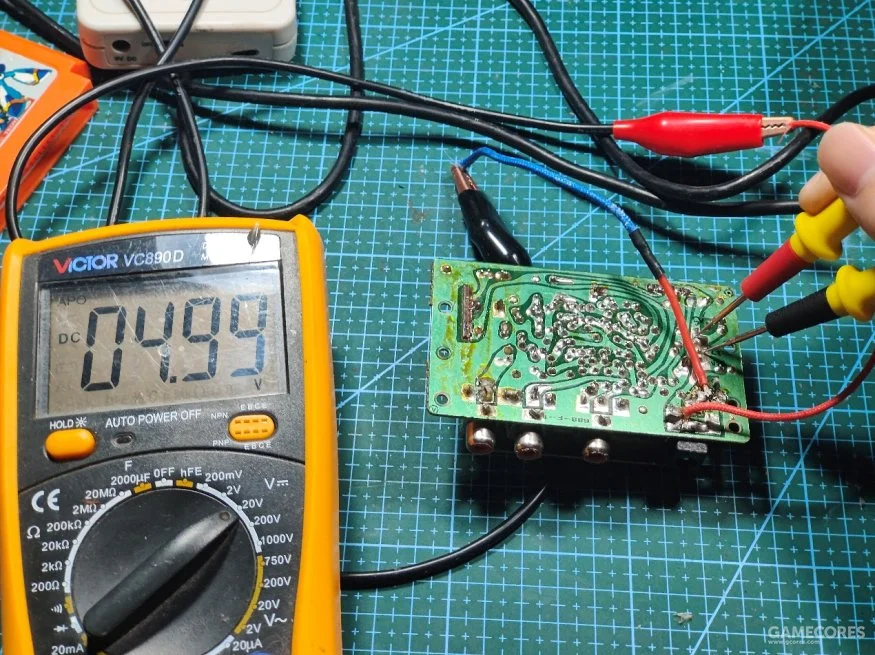

测量一下，发现5V供电到主板这部分是正常的，所以游戏机的供电应该没问题。

为什么以前的PCB是这样弯弯曲曲的呢？明明现在都是笔直的一条条线，这是因为早期的印刷电路的母板是手工绘制的，所以就是这样子。

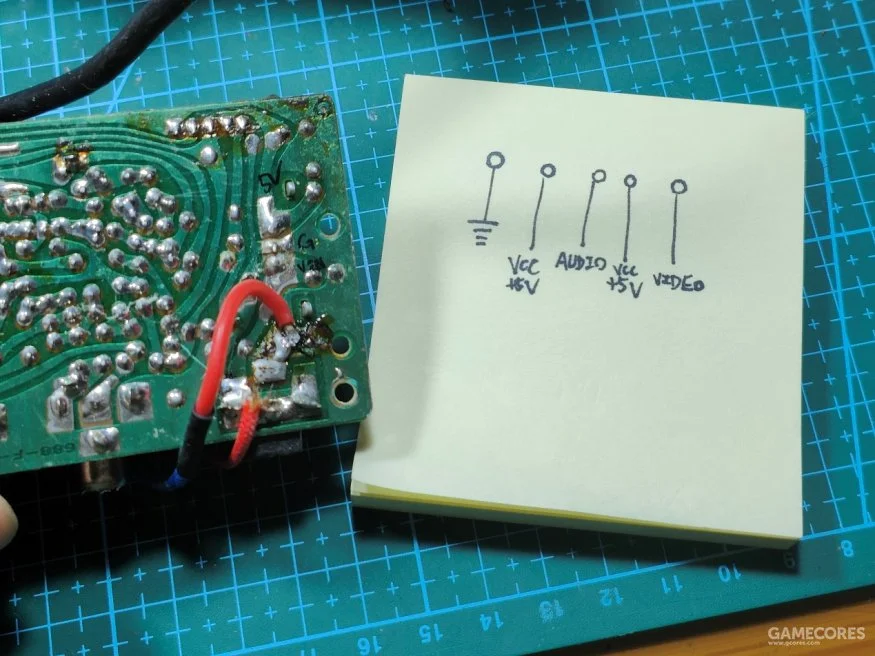

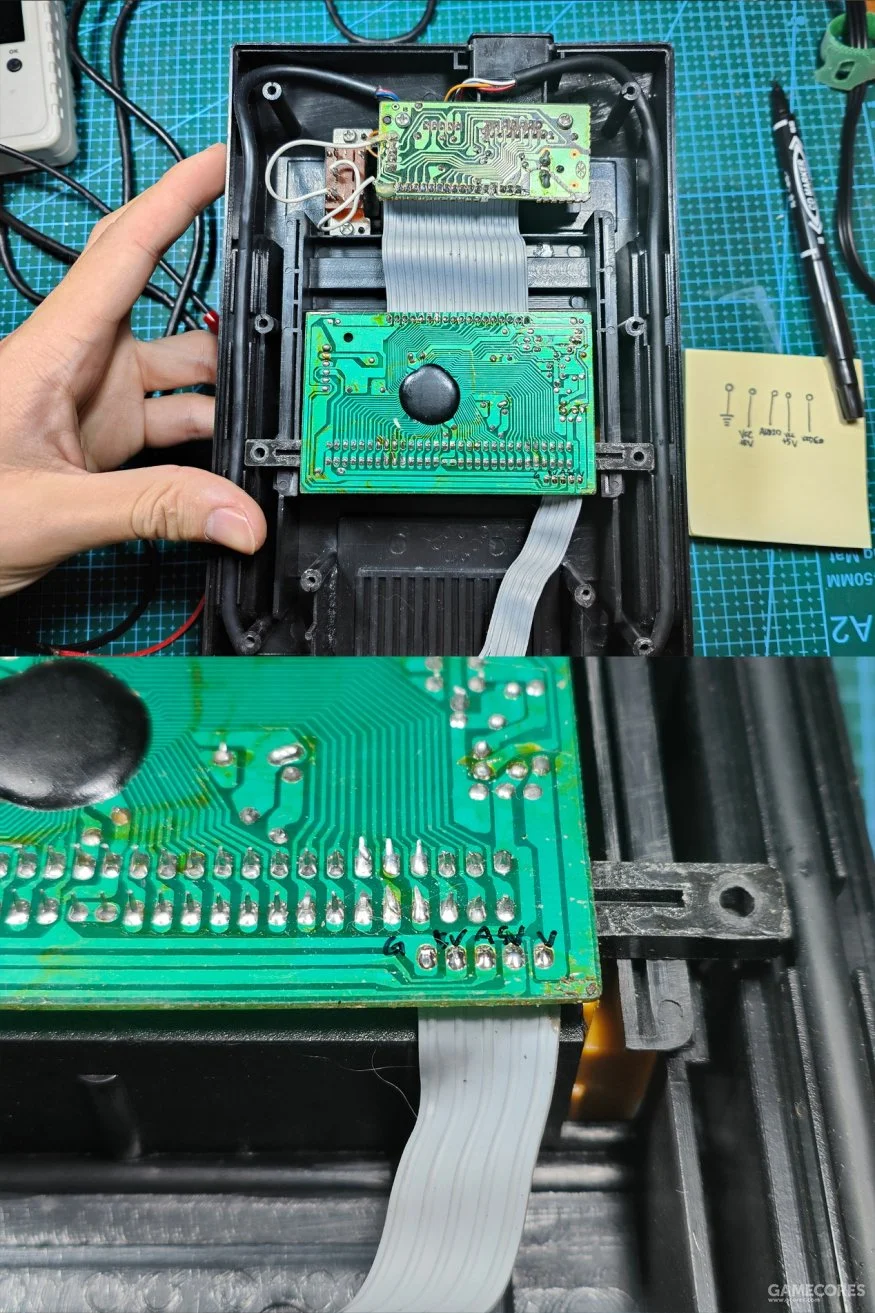

我通过电路设计，找到了和主板连的五条线的定义，可以看到有两个正极，为什么这样设计我们等会说明。

核心板上我也做了标注防止出错。

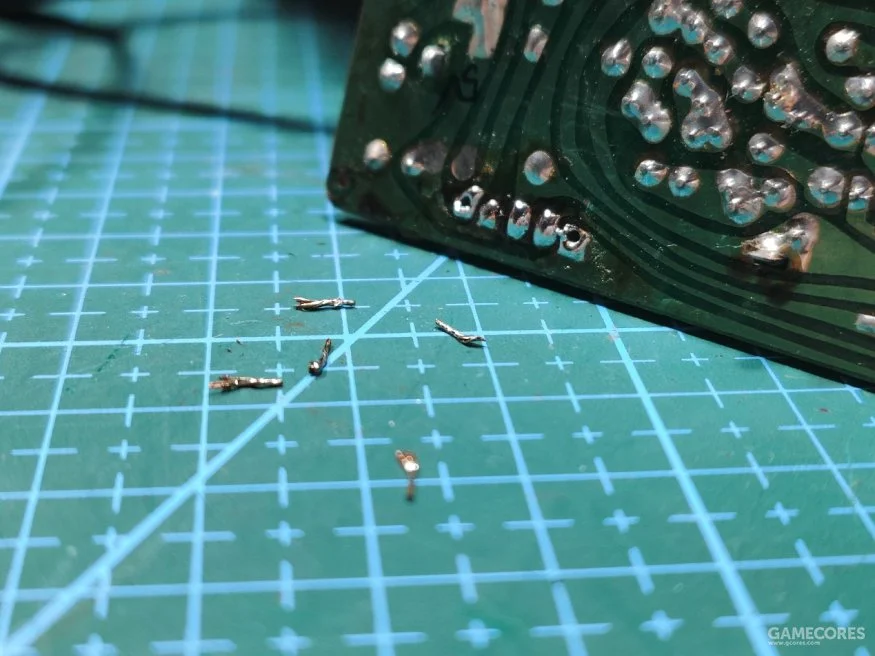

如果说是连线问题，那很明显是必须要怀疑排线断了的情况，我首先清理了输出板残留的排线。

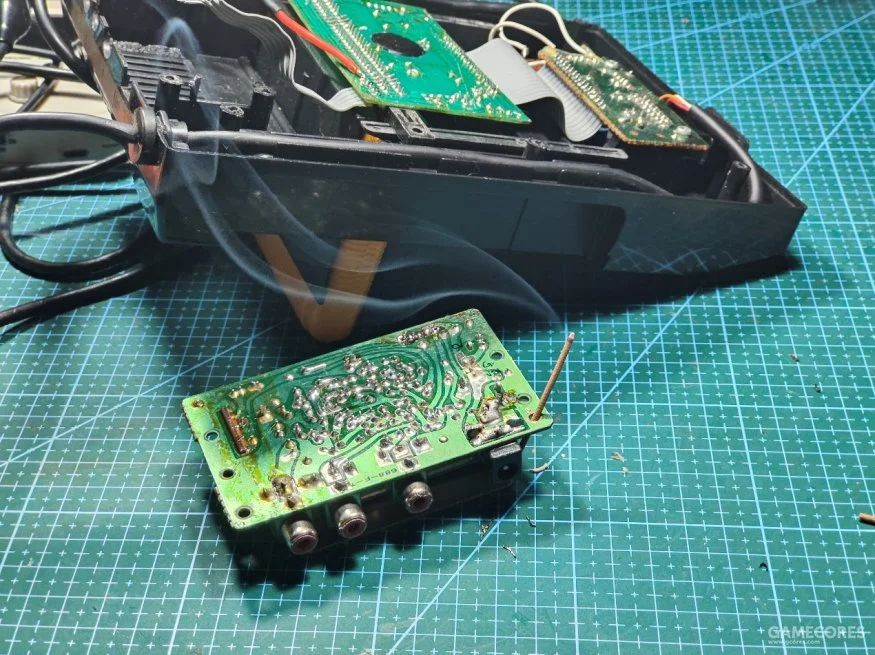

之后点了一炷香（非必要的加buff行为）。

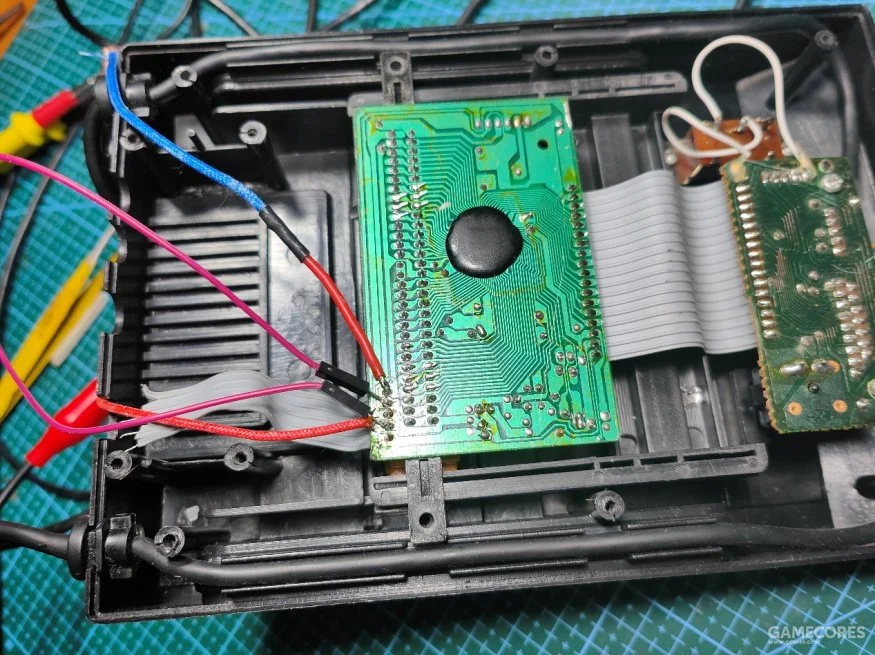

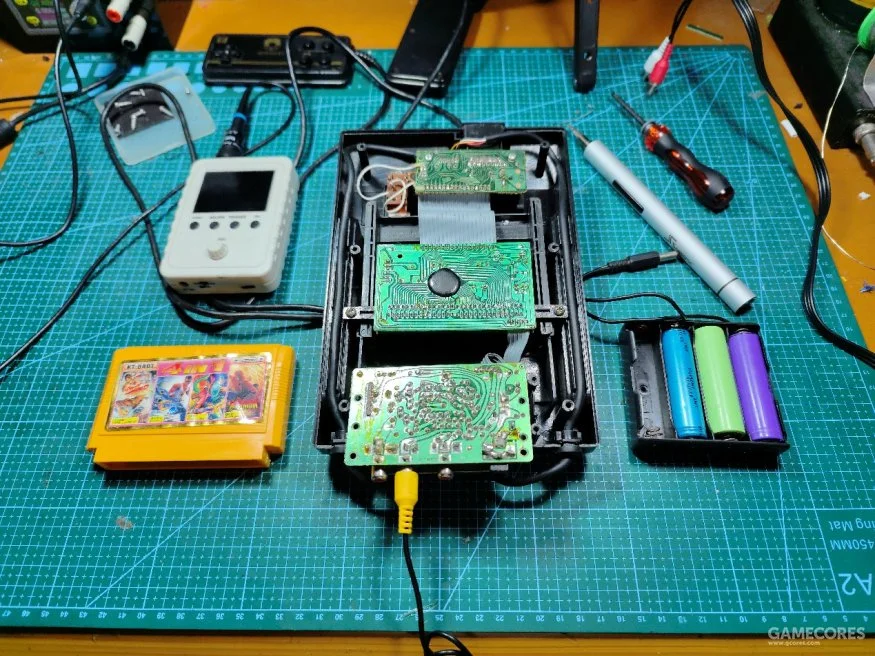

凭借刚刚标注的线序，飞线正负极到核心板上面，在另外一侧我插上了一张500合1的卡带，并没有使用网友附带的卡。

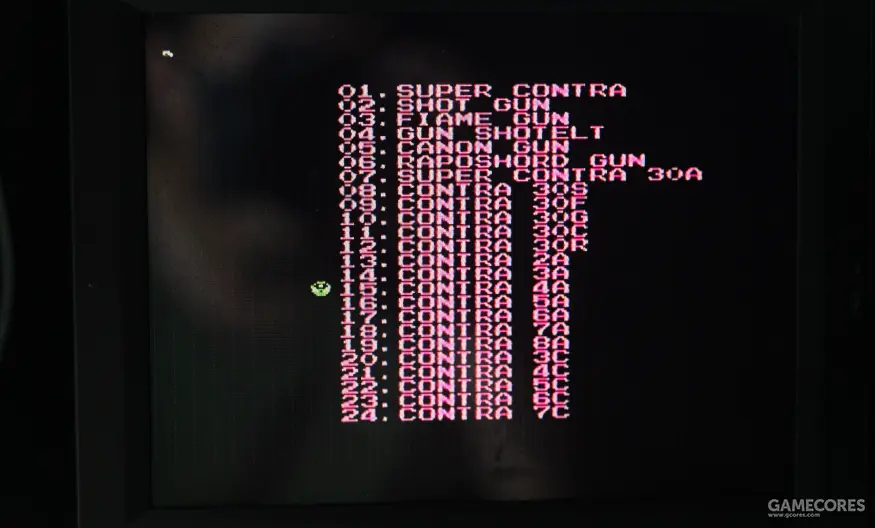

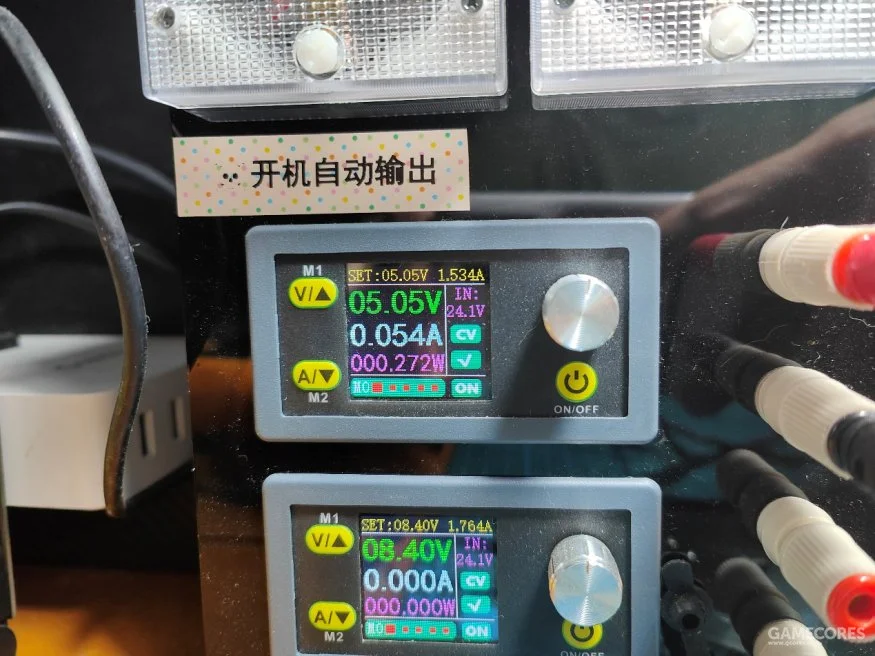

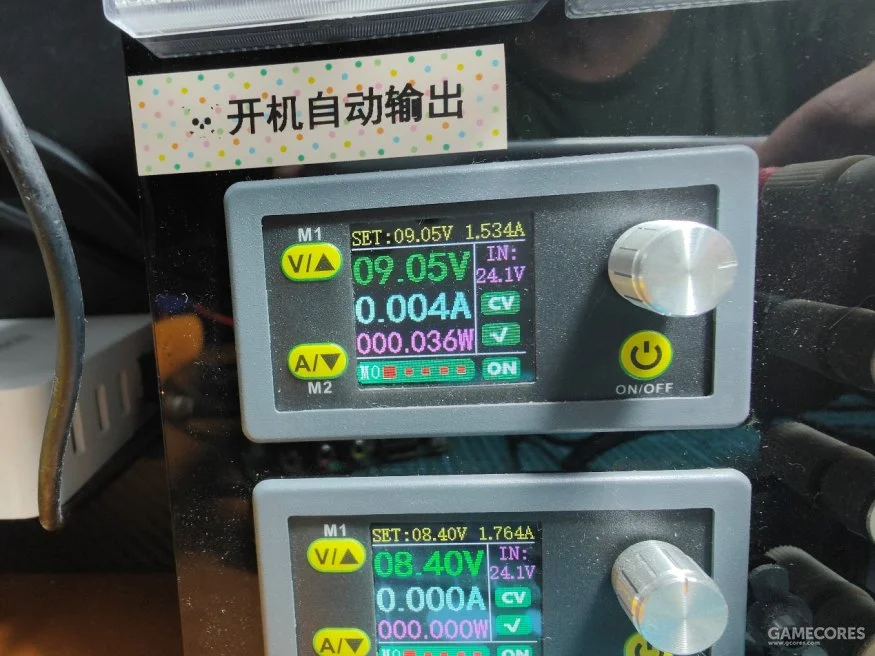

接着来上电，看起来有合理大小的电流，这说明核心板是正常的运行。

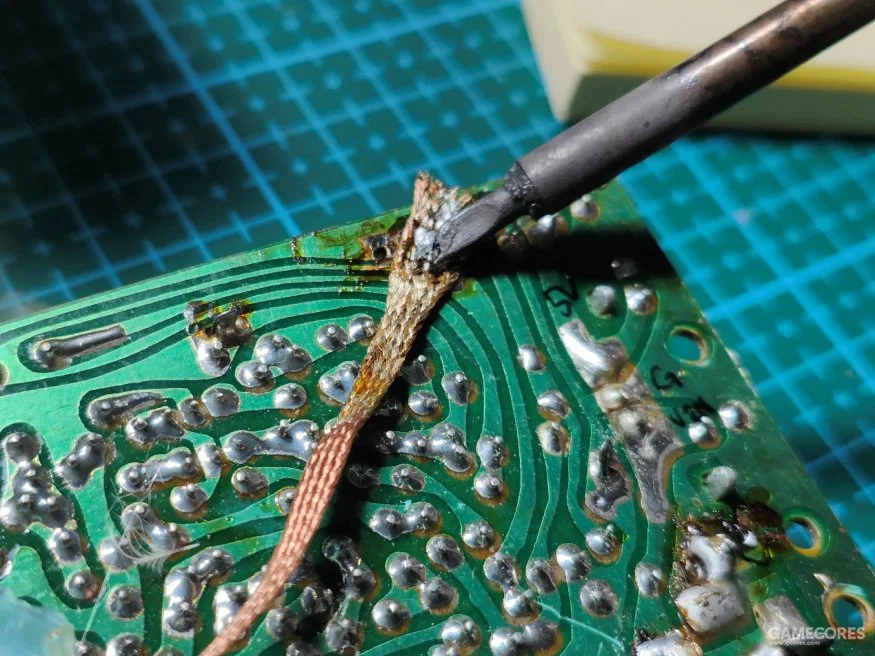

那这个就比较怪了，先从清理PCB来试试吧，把排线连接端焊盘的焊锡全部清理掉。

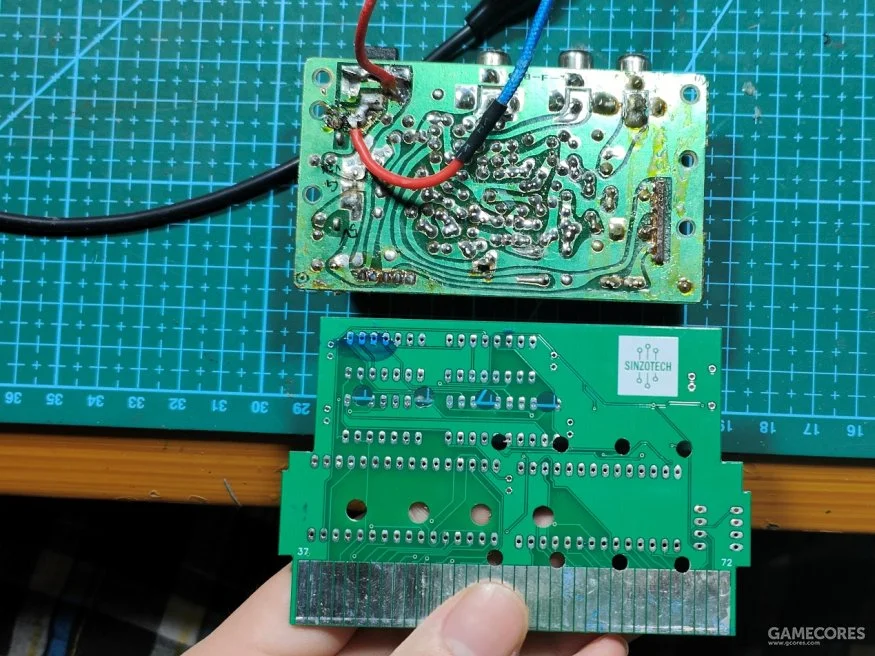

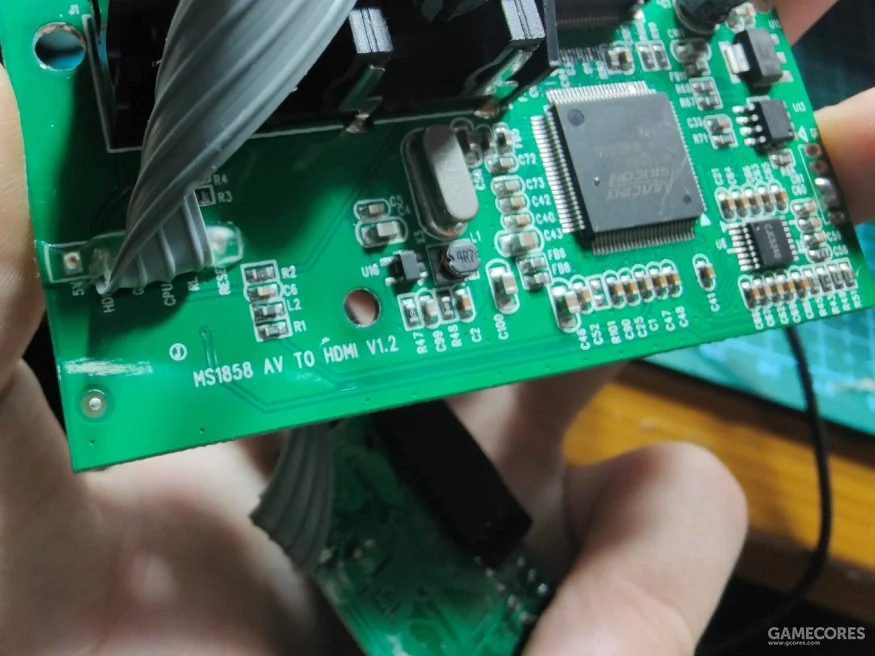

如果说，这个输出板有问题，是输出部分的电路导致断路一类，那还可以换上那台裸机的输出板，这输出板居然还是HDMI的。

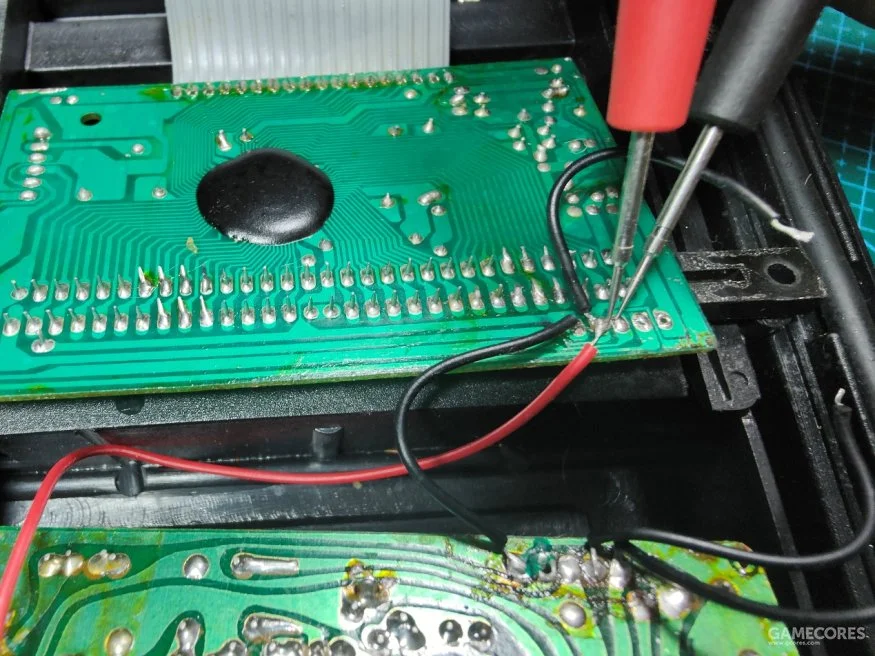

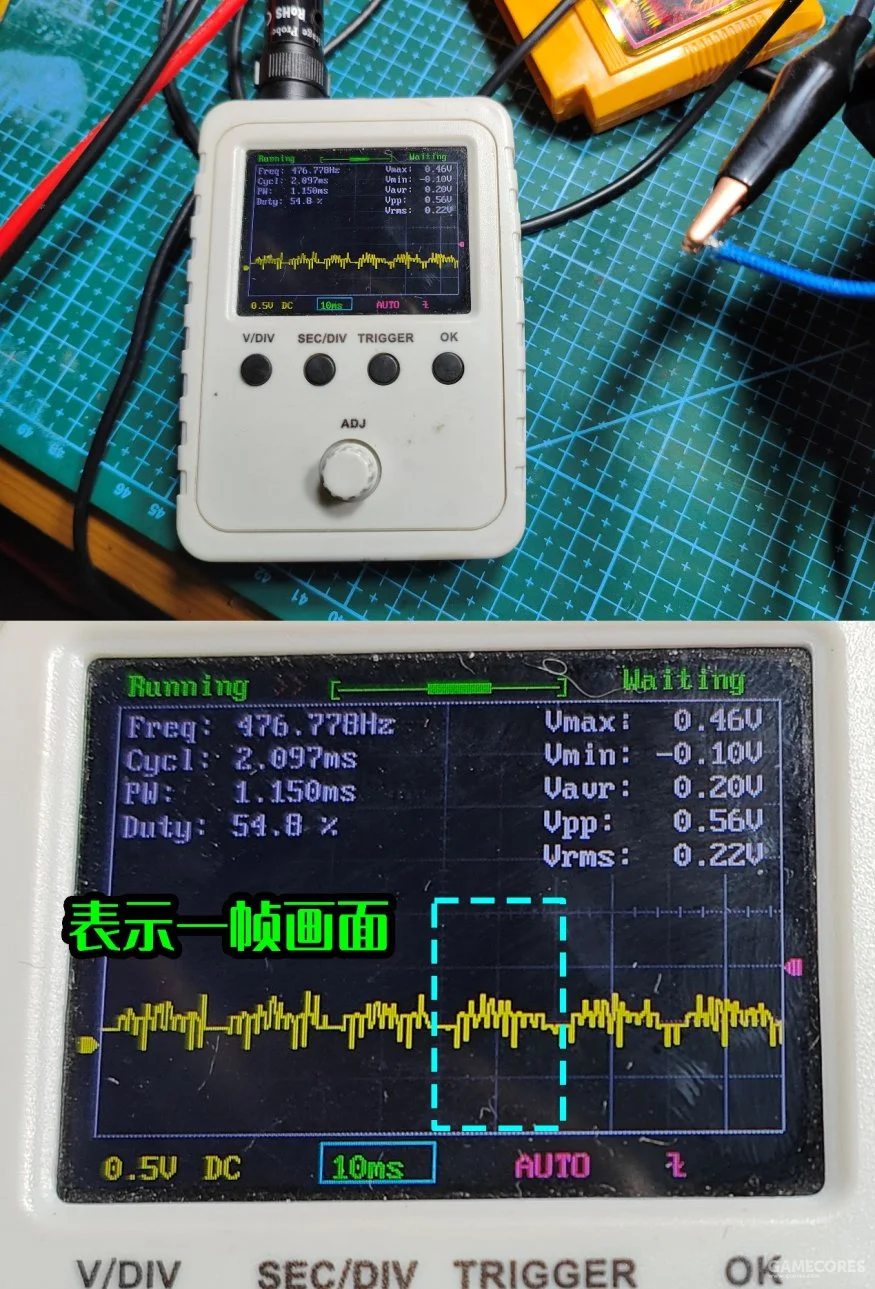

测量一下输出的视频信号，看起来没问题，没接输出板的时候，此时的视频信号是正常的。

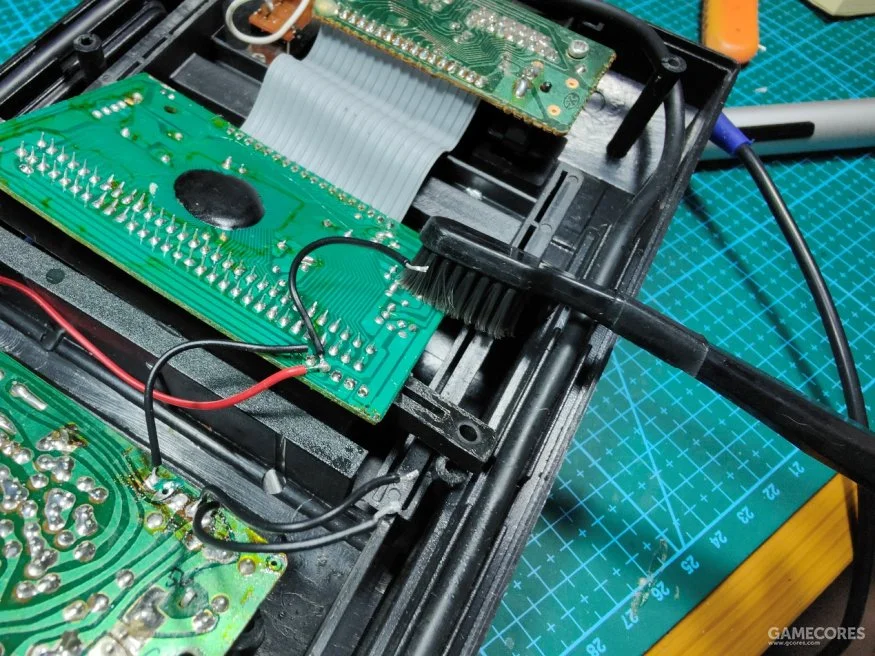

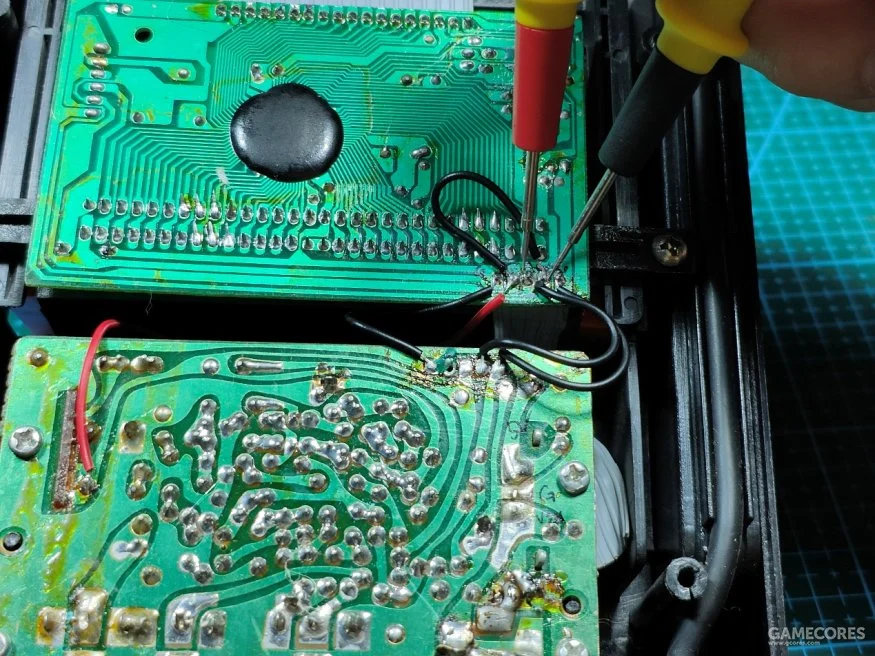

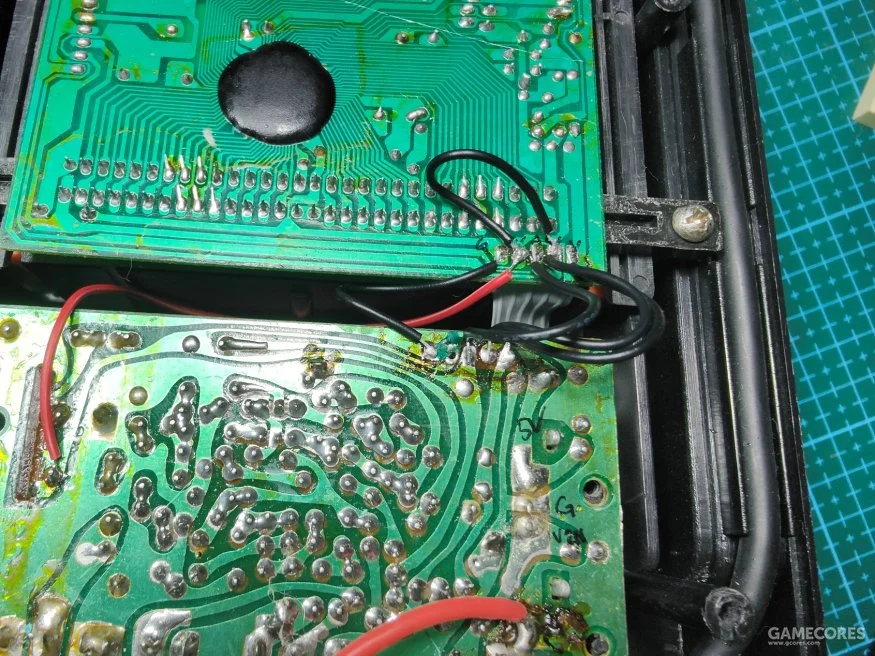

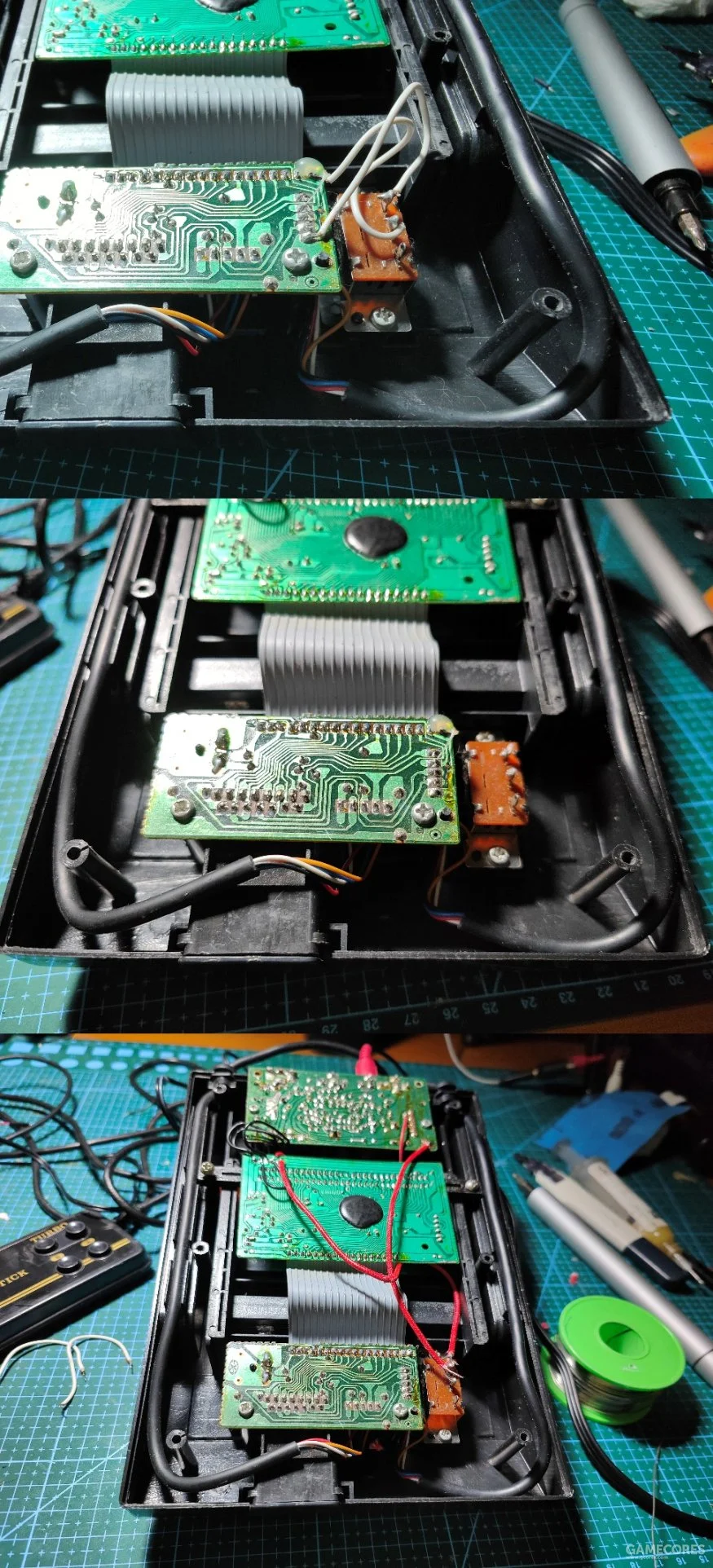

这说明这机器应该没问题，我弃用了原来的那个排线，直接用飞线形式连接。

然后，上电，又是啥也没有。

难道是开关问题？我测试了一下前面的电源开关，发现开关的状态非常好，但是，两个5V接口，一个应该是由开关控制才有输出的，那一个无论如何都没有电压。

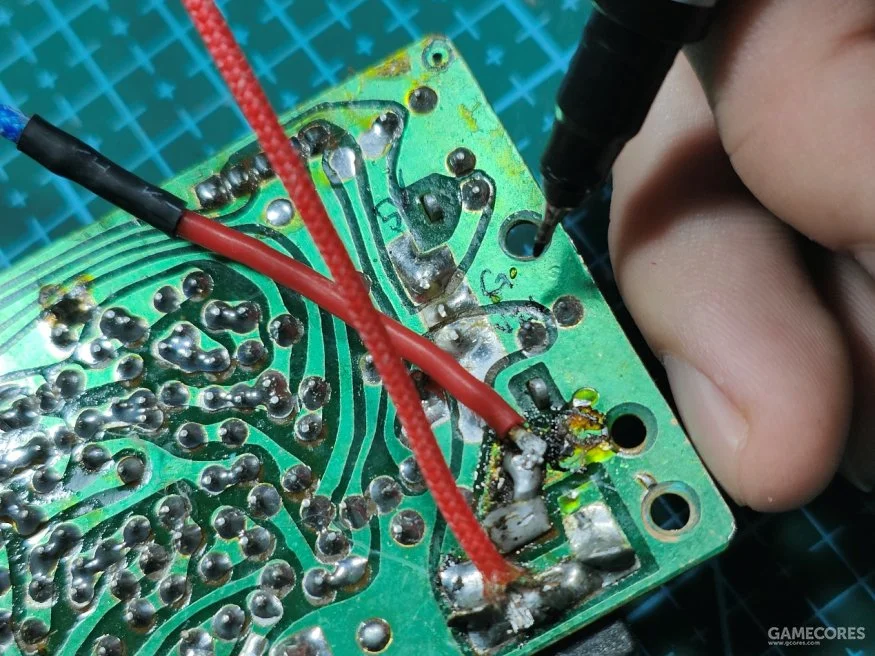

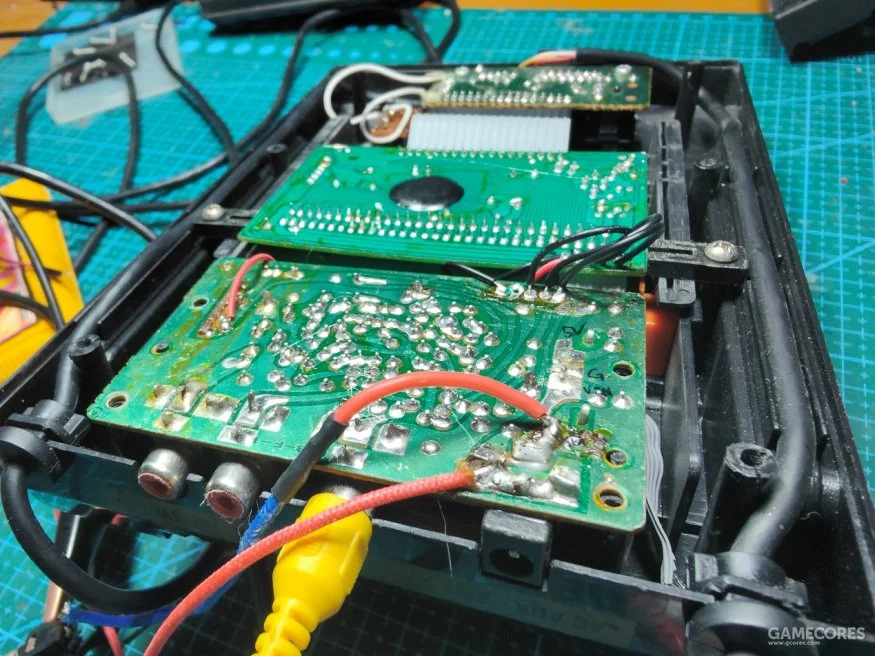

这解决简单啊，我直接啪地一下飞一条线，你开关部分的电路有点毛病我不要你开关了总可以了吧？

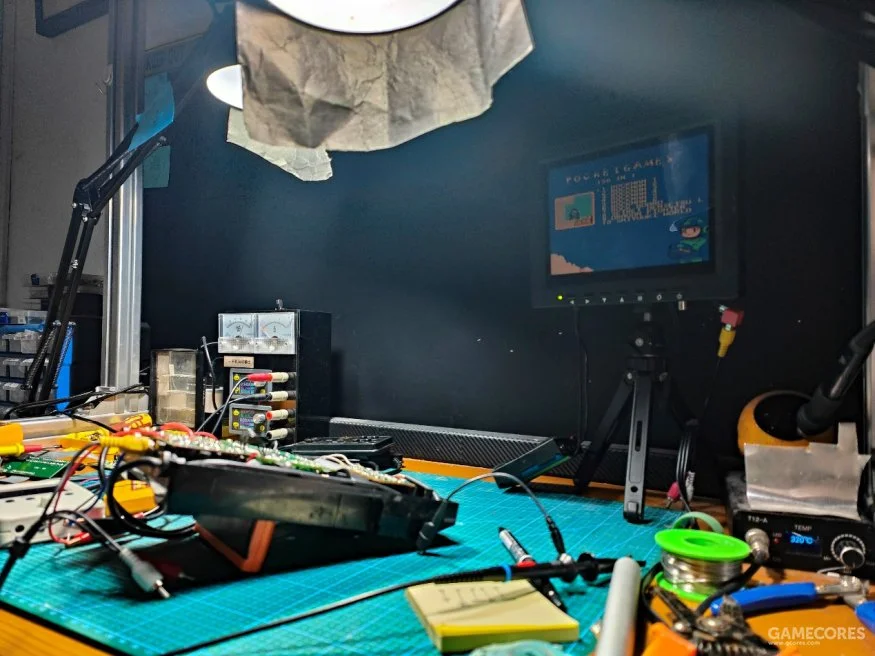

这个操作很成功，居然正常启动了，画面也能很好的显示，看起来可以装起来寄回去。

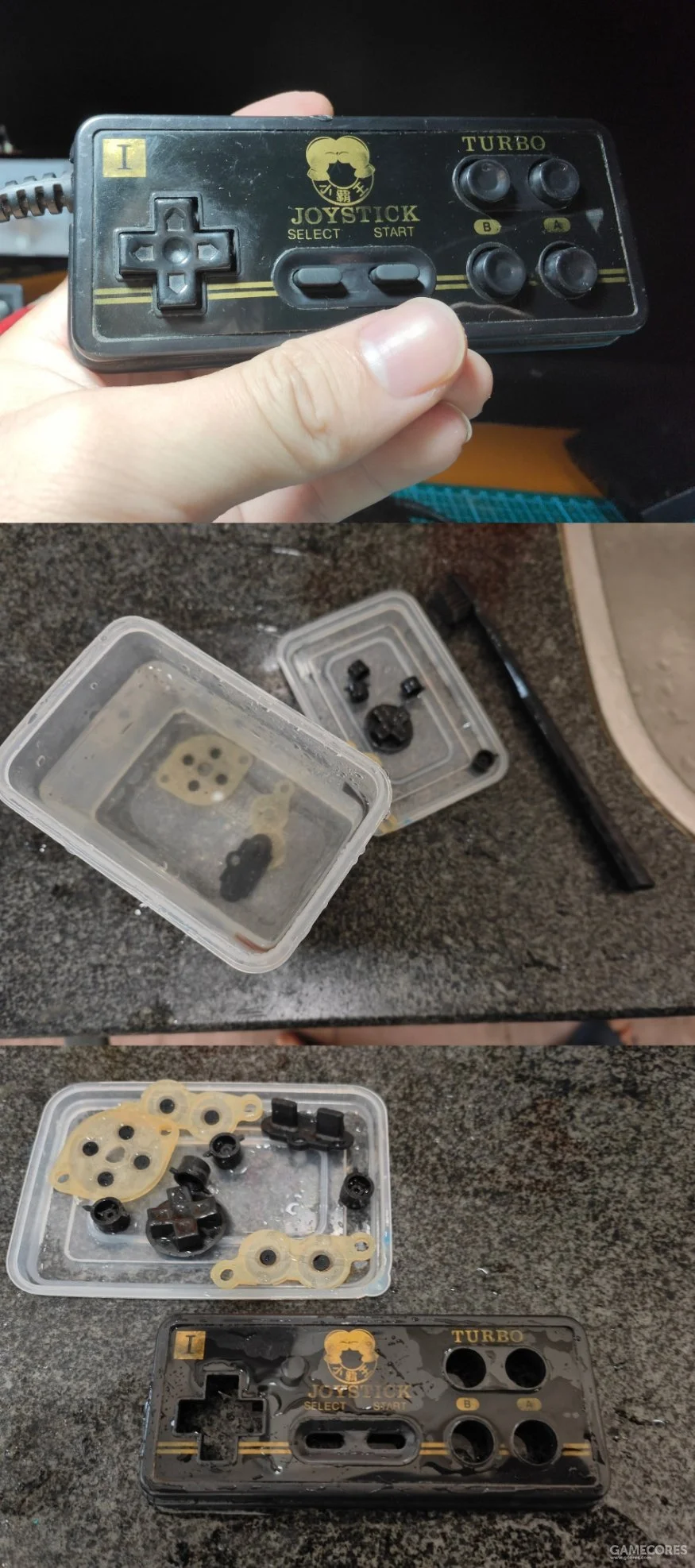

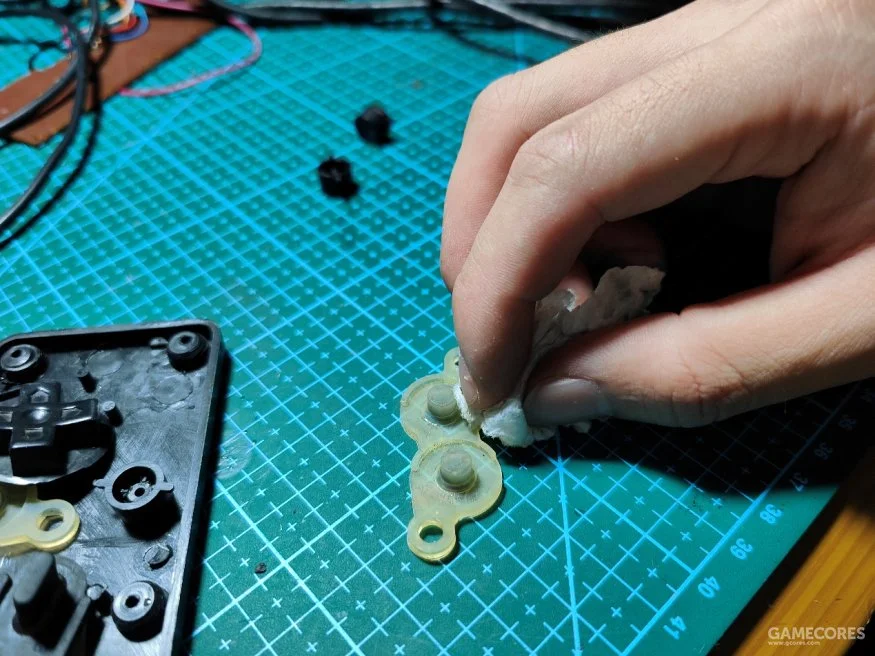

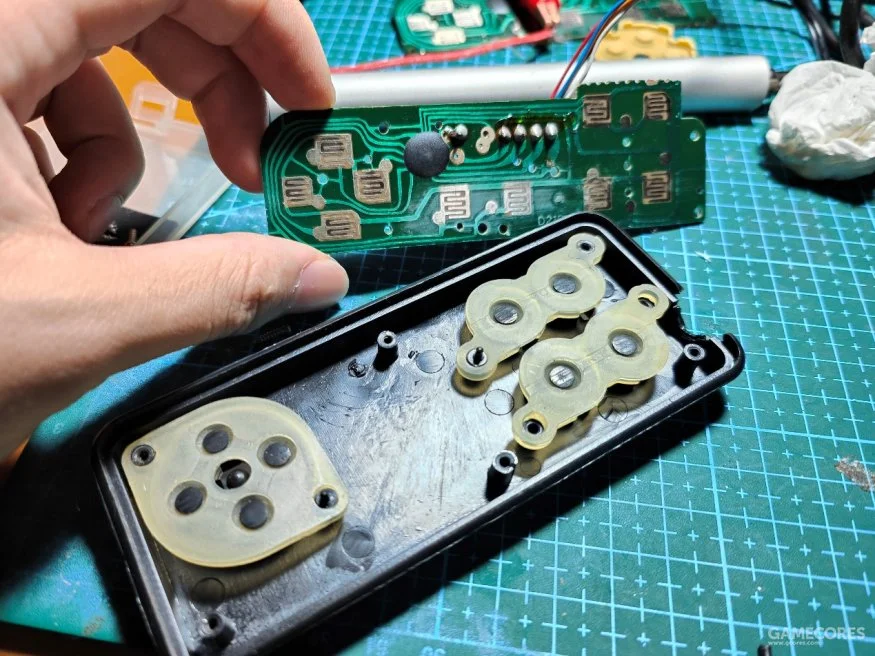

但是我试了一下，发现这个手柄不行，按键需要特别用力，大概是要拆开清理一下，简单洗刷后等待晾干吧。

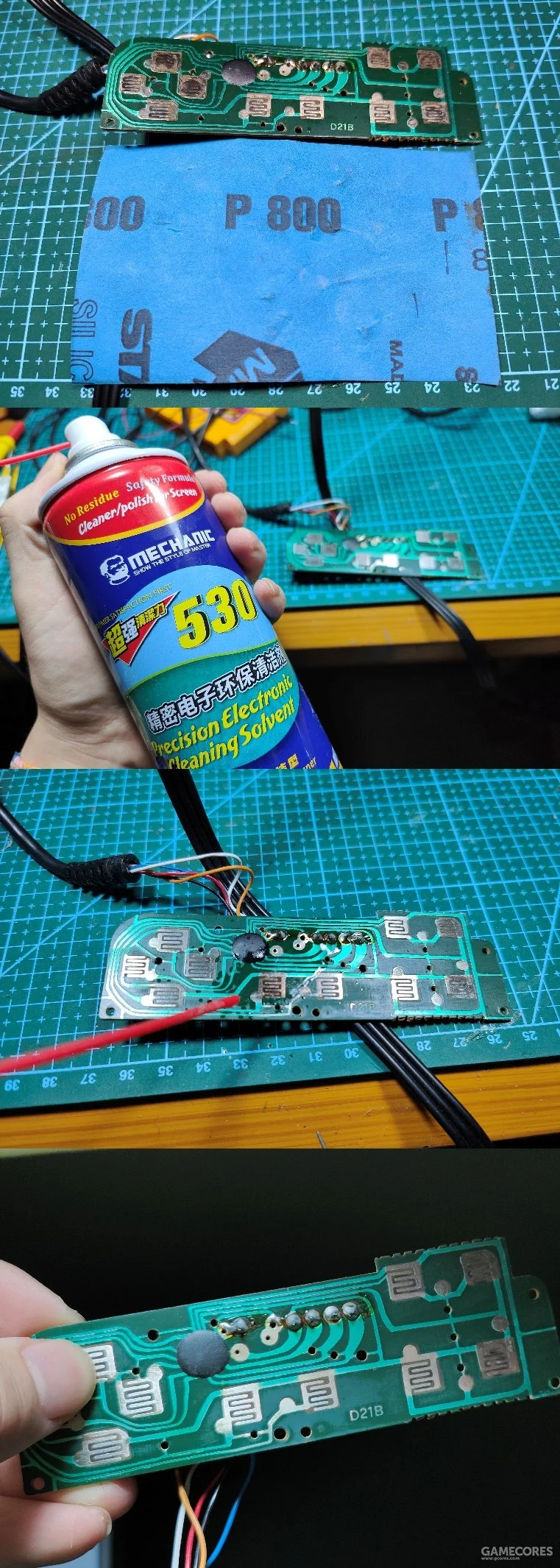

然后处理一下电路板，主要就是用砂纸去除氧化部分。

Player2的手柄我也同样的处理，这里可以看到，其实和Player1的手柄是一样的PCB只是外壳上面没有START和SELECT按钮的开口。

开关我们还是必须要加上的，我把接地部分飞线连接到开关，这样就可以正常使用了，并且每次开关还能跳过“小霸王其乐无穷”这句话，因为这句话是只有上电时候会响的。

我有点忽略这几天雨天了，直接给它擦干吧。

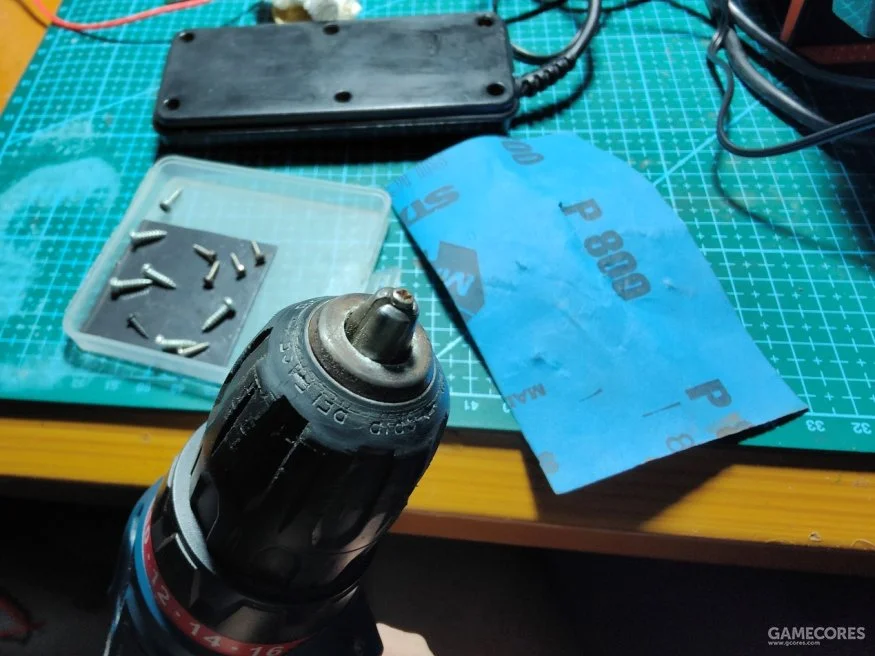

所有螺丝打磨一下装回，这样会显得新一点。

最后就是全部装配，这部分没啥问题。

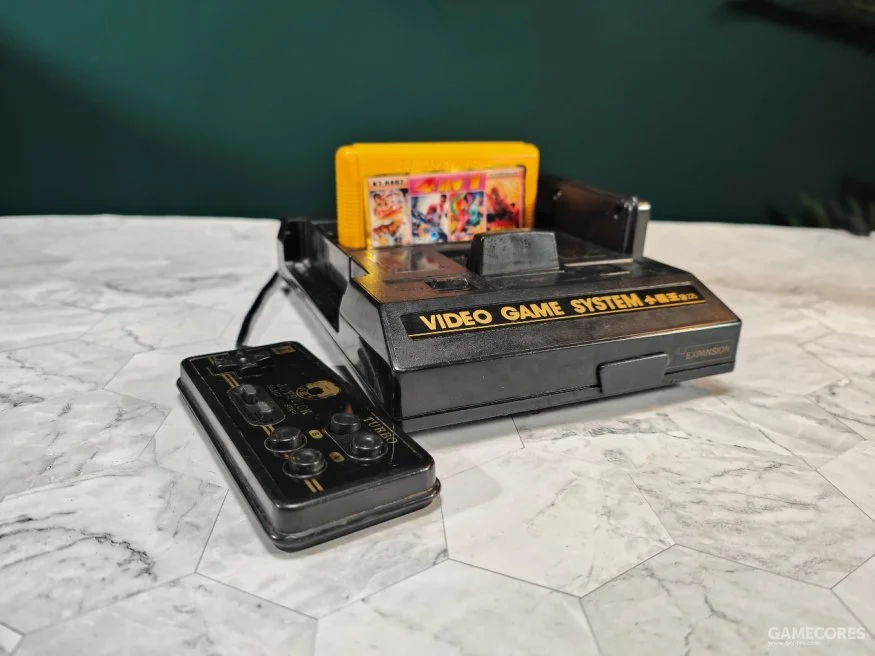

机身外壳上我在装好后简单清理了一下，看起来就更好点儿了。

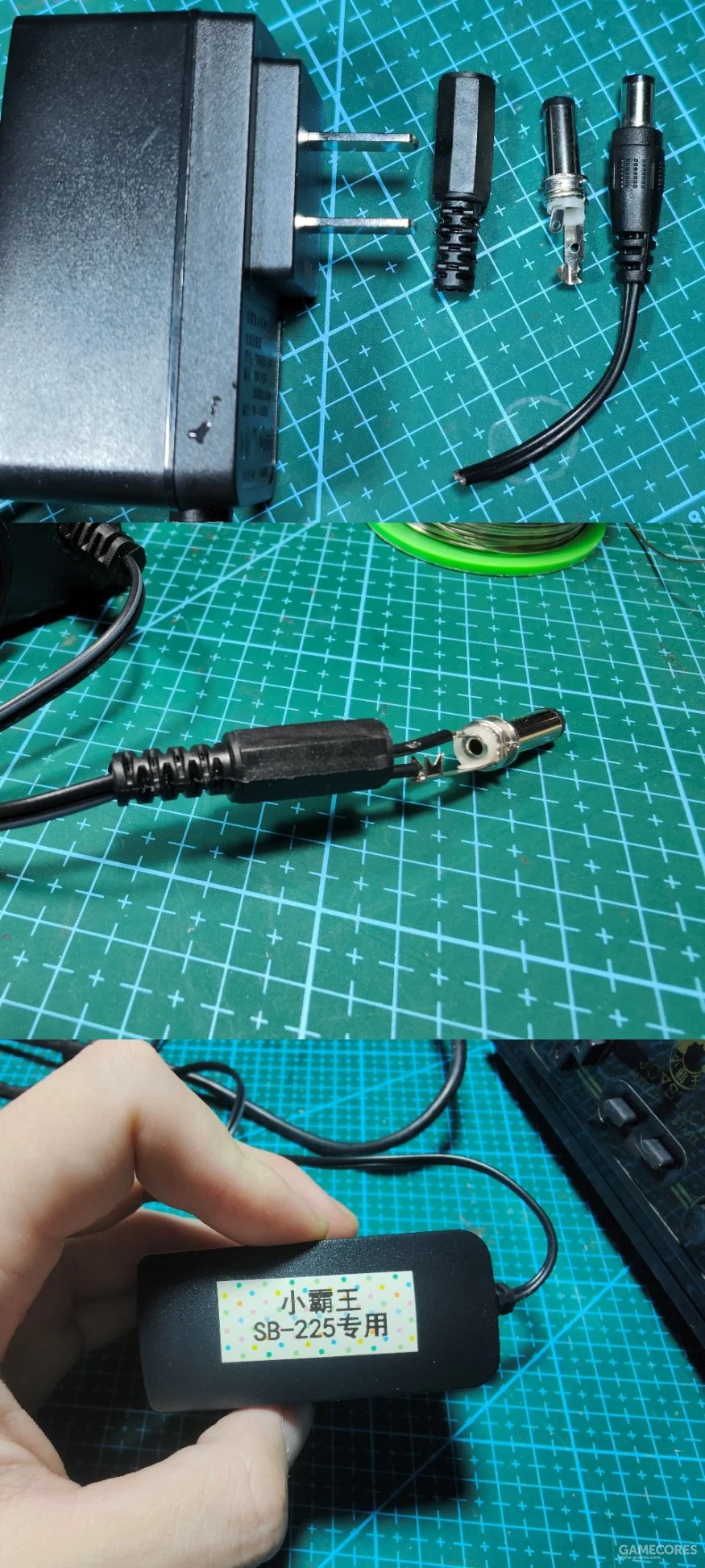

附带的变压器是不能直接用的，所以简单修改了一下，并且贴个标签防止用在其他地方。

但是我发现这个东西，它居然没有声音，这次又是什么情况？我想可能是焊接时候的问题线拆掉所有线清理一下。

测试一下，没有和正极短路，两个正极的缘故是，有一个是开关控制。

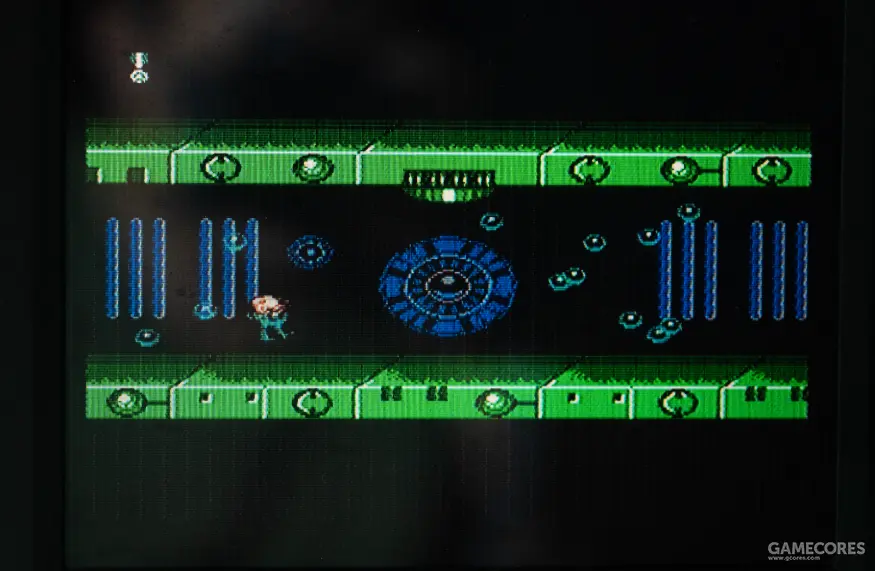

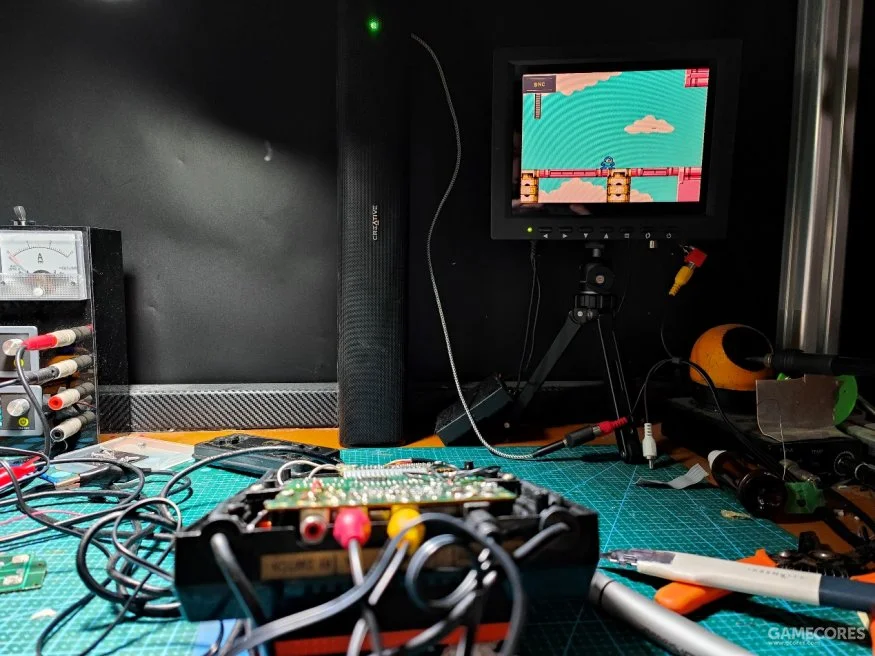

插上，启动《洛克人》。

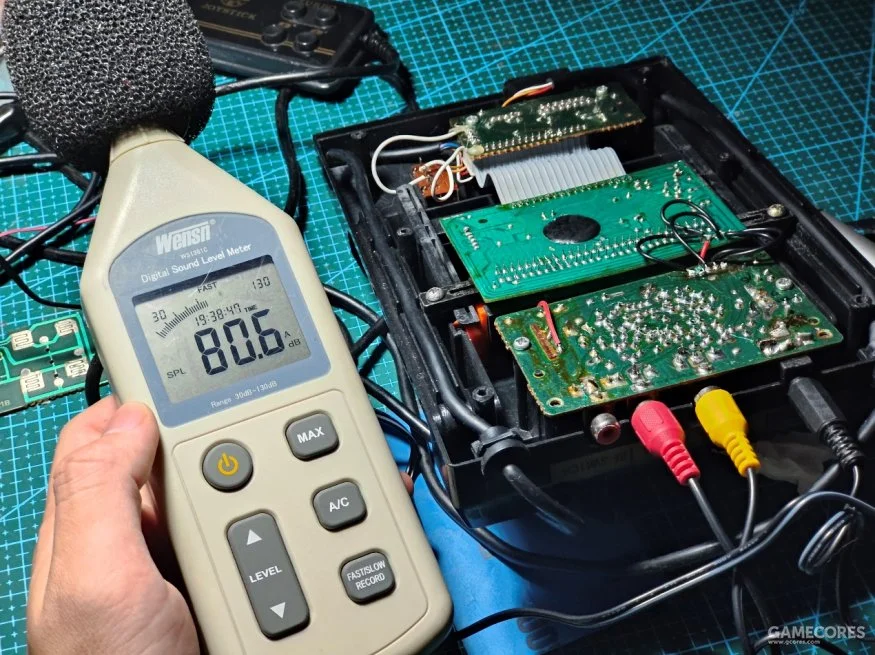

声音很大声，而且没有破音，看来我的音箱效果很好。

卡带有什么

这一张卡带其实并不是很“正常”，等会我说一下就知道了。

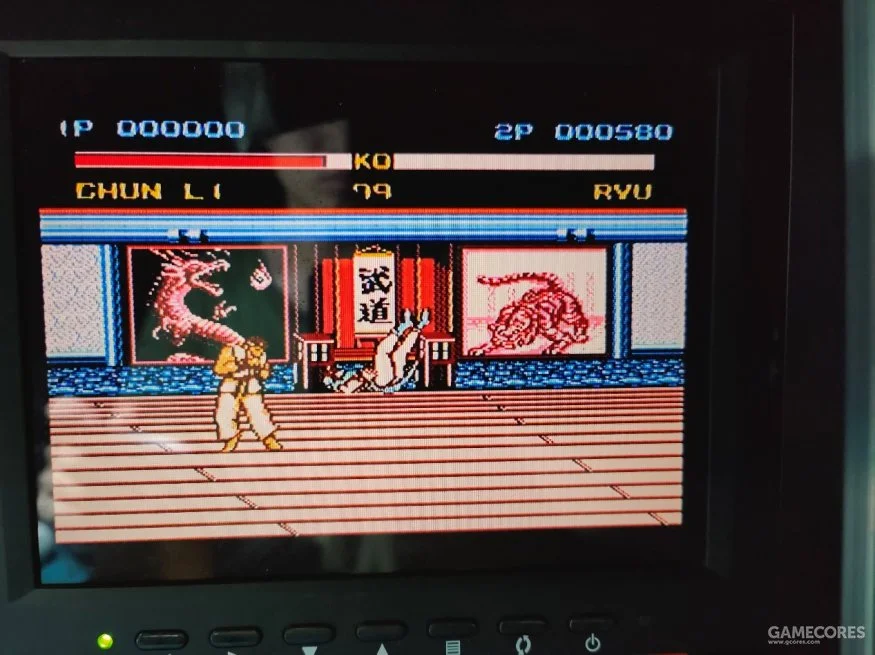

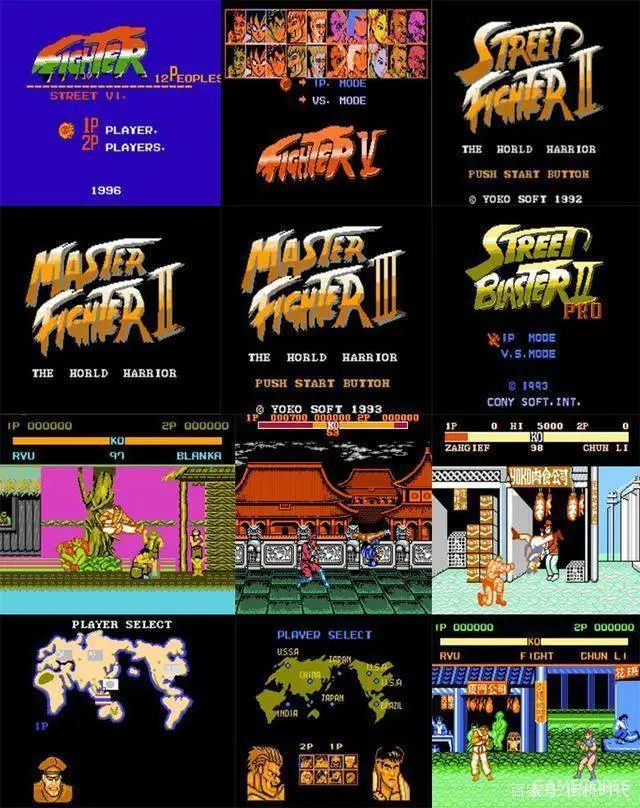

比如第一个游戏是《街头霸王》，12P，也就是12角色，《街霸》的第一代游戏于1987年8月30日发行，但是并没有12p版本，所以这个版本是魔改的。内置的游戏是《魂斗罗2》，而不是亮机卡必备的一代，这里的《双截龙》是所有中最正常的，
