关于背插宇宙 在B站某位装机相声演员的推动下，不少主板厂商陆续推出自家的背插主板，与此同时，为了配套背插主板的机电厂商也发起了产品跟进——背插机箱，甚至一些厂商还推出背插电源，当然这个配件在“背插宇宙”中不会特别重要。 显卡方面，大部分厂商都是通过转移供电接口位置的方式进行隐藏，目前来说，“背插宇宙”的板图完全度已经相当高，据说下半年还会推出隐藏水管的水冷散热器......
这篇文章就给大家分享一下这套以微星背插家族、影驰显卡组成的装机方案，整机还是采用纯白主题打造，配合无线缆的正面结构，充分展示最干净清爽的一面。以下是装机配件的全家福和型号详情，需要注意价格不一定是最优惠，仅供参考。
CPU： Intel Core i5-14600KF散片雕 1880元 散热器：九州风神冰魔方360水冷白色 499元 主板：微星B760M PROJECT ZERO（背插）1449元 机箱：微星MAG PANO M100L PZ白刃（背插）449元 电源：微星MPG A1000G PCIE5 999元 显卡：影驰RTX 4070 20周年纪念版（隐藏式供电线缆）5999元 内存：宏碁掠夺者炫光星舰Vesta II RGB DDR5 6800C34 16GB*2套装 949元 固态：宏碁掠夺者GM7 2TB PCIe4.0 899元 风扇：利民TL-C12W-S V3 X3白色套装*2 198元 参考总价：13321元 整机展示和通电效果
整机未通电效果，电源的线缆是完全看不到，只剩下一些零星的风扇以及散热器供电线缆，做好捆扎操作之后并不会明显，机箱本身还是海景房设计，可视角度相当不错，主机看上去就是非常简洁，加上纯白的主题，契合程度一流。
通电RGB效果，海景房通透的特性确实适合展示灯光，风道方面也很完美，侧面和顶部总计安装四枚120mm RGB风扇，均是吸风的状态，尾部安装一枚120mm RGB风扇，处于排风的状态，而顶部则是360冷排，CPU非满载状态下，绝对是机箱主力排风之处。
主机纯色效果，相当柔和、耐看，当装机达到一定数量时，也行就会更喜欢这种更简洁的灯效了。
九州风神冰魔方360水冷头RGB效果，立体效果很强的无限镜设计，不仅创新，个人觉得还是近两年最好看的水冷头之一了。
宏碁掠夺者Vesta II炫光星舰DDR5 6800C34内存RGB效果，色彩过渡自然，PREDATOR的LOGO灯相当抢眼
影驰RTX 4070 20周年纪念版显卡，可以归来成背插式设计，没有线缆显卡和主板搭配是很和谐顺眼的，侧面RGB效果也是流行性
影驰RTX 4070 20周年纪念版的大部分RGB效果设计在正面导流罩，显然更适合竖装 各配件卖点介绍
背插式装机的关键配件自然是主板，这次选用了微星B760M PROJECT ZERO零这款主板，包装方面采用了全新的设计语言，没有过多元素的修饰，呼应上背插主板足够简洁的卖点。除了B760M这款背插以外，微星还有一款Z790 PROJECT ZERO零可选择。
B760M PROJECT ZERO零的外观，沿用了迫击炮系列大量的金属斜纹拉丝元素，银白色的散热装甲上覆盖了PROJECT、ZERO和MSI的英文字母。除此之外，最大的不同就是背插的设计，正面的视觉效果更棒——几乎没有任何多余的接口和插座，只是焊点还是挺明显的，覆盖更多装甲是挺好的解决办法，不过主板定位确实也摆在面前。
主板正面的接口都转移倒背面了，主板拥有双8pin CPU供电接口，配备12(75A)+1+1相供电，这个用料和迫击炮系列相同，带个Core i7级别都是轻轻松松的。其他像CPU/系统风扇、水泵、ARGB、RGB等接口也是看齐迫击炮，在数量和类型上大差不差。
内存支持方面，B760M PROJECT ZERO零支持超频至DDR5 7800+MHz，最大容量支持到256GB，对标B760M迫击炮II以及刀锋钛，并没有因为背插的特性影响到电气性能。
扩展方面，主板第一条PCIe 5.0支持到X16速率（取决于CPU），下方则是PCIe 3.0X1以及PCIe 4.0X4。除此之外，就是两组M.2插槽，均支持PCIe 4.0X4，对于主流玩家也够用了，毕竟4TB的PCIe 4.0 SSD也不算天价。
拆卸掉M.2的散热装甲后，能看到第一组M.2插槽是预装了M.2便捷卡扣，简单旋转就能完成安装，下方那组插槽则需要自行安装卡扣。
最后的I/O接口方面，毫无意外也是迫击炮II那一套，拥有4*USB 2.0、1*DisplayPort 1.4、1*HDMI 2.1、3*USB 3.2 GEN 2 10Gbps Type-A、2.5G有线网口、WiFi 6E无线模块、带S/PDFI的音频接口组合（ALC897）这些配置，基本没有短板。
背插机箱方面，也是微星家的最新力作——MAG PANO M100L PZ白刃（还有黑色款），外观结构采用了两块钢化玻璃以便形成全景展示效果，此外可注意到造型部分是呈现了一种独特的线条设计，其实是对应了MAG LOGO的元素。
机箱I/O接口设计在底座侧面位置，拥有USB Type-C、USB Type-A、麦克风输入/音频输出、重启/LED通用按键以及电源按键，其中Type-C接口是能达到20Gbps速率，在这个价位中的机箱还是比较罕见的，只可惜目前主板的内部USB C口大部分都是10Gbps。
机箱的风扇位支持相当丰富，包括顶置、侧置、后置、底部以及电源仓上都能安装，完美弥补了双面钢化玻璃封闭性带来的弊端，底部也可以支持安装一个3.5英寸硬盘，或者放置手办也不错。当然除了背插主板支持，传统的主板也是能兼容的。
背面部分，遮挡主板托盘的盖板是可以拆下来的，上面还能安装硬盘。机箱线材方面显然也是有好好考量过装机的便利性，比如一体式的跳线、90°弯折的前置USB跳线。
本次装机选用的内存为宏碁掠夺者炫光星舰Vesta II RGB DDR5 6800C34，包装盒上标注了型号和频率相关参数，该产品还曾经获得2022年度红点奖，打开包装发现里面还有一个黑色内盒，底层覆盖减震材料，内存有透明的PVC材料包裹保护，开箱体验很不错。
Vesta II RGB DDR5 6800C34采用了全覆盖式的散热马甲设计，铝合金材质加上底部的斜体凹槽可提供高效的散热效率，马甲左右两侧分别是Vesta II RGB和DDR5 LOGO，靠上的部分圈出了一个四边形带宏碁掠夺者LOGO的区域，呼应上其炫光星舰的命名。
内存颗粒方面采用了甄选的海力士A-Die超频颗粒，打开XMP预设就能达到DDR5 6800 C34-45-45-108 & 1.45V低时序高频率调教，另外如果动手能力强，还是建议自行手动超频，可进一步发挥颗粒的高频潜力，内置的温度传感器也挺方便调参数的。
Vesta II RGB DDR5 6800C34装在B760M PROJECT ZERO零上的模样，内存顶置的RGB模组是具备8个独立灯光区域，支持1680万RGB色值，灯效多达10+，PREDATOR LOGO的嵌入式设计尤其有画龙点睛的韵味。
装机所用的CPU是14600KF，这次直接使用九州风神冰魔方360水冷进行压制，它采用了自家第四代高性能水泵，配合高性能定位FK120无光风扇，实测压制i7烤机毫无压力。值得一提的是，水冷出厂预装了水管理线夹，装机走线更方便。

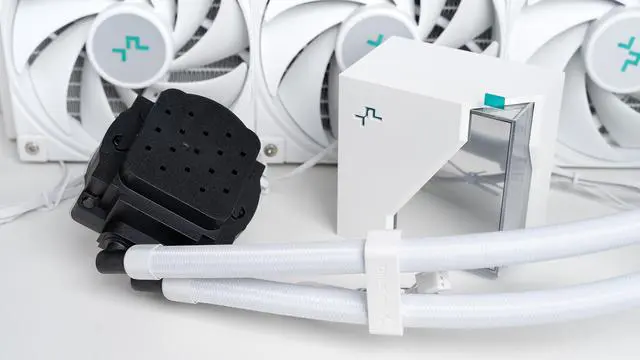

水冷头采用特别的造型设计，在上述通电环节中已经展示过了，立体效果绝佳还支持ARGB同步，冷头上这个带RGB的外壳是磁吸方式固定的，在扣具安装环节可轻松取下来。
配备的FK120风扇最大转速可达到2250RPM，如果觉得满载噪声太大，也可以使用水冷配件中的降速线，就可以把最大转速控制在1600RPM，这个转速区间实属是安静不少，考虑还挺周到。
显卡方面选用了来自影驰的RTX 4070 20周年纪念版，从包装上也能看到大大的金色“20th”字母，这是一款以高端非公版标准设计的RTX 4070，造价上自然会高一些，而且为了追求极致的“无线”装机，这点代价是值得的。
RTX 4070 20周年纪念版外观采用了纯白设计，整体设计感拉满，包括CNC、拉丝、金属压铸等多种工艺加成。正面搭载了两枚100mm正叶风扇，延伸的部分是鳍片群裸露的区域，正面全覆盖了一块可拆卸式亚力克盖板，可自由进行外观改造，通电之后正面是有ARGB效果的。
侧面已经看不到供电接口了，看上去就很优雅，侧面有GALAX 20和GEFORCE RTX LOGO，右侧区域是ARGB灯带。
RTX 4070 20周年纪念版背板设计方面，除了边缘部分的金属拉丝处理以外，还很巧妙地结合了风扇和数字/字母组成完整的“20th”，设计感相当不错。
显卡含挡板全长可达到344mm，这可是属于三风扇的规格，RTX 4070 20周年纪念版的第三枚风扇位于背面，采用反叶结构，和正面两枚风扇完美形成进出风循环，配合机箱底部的进风和顶部/尾部的出风，整机的空气流动趋向相当合理。
背面右上方区域能看到双BIOS开关，默认是P档（性能档），显卡最大功耗为215W，而S档为安静档，显卡最大功耗为200W，属于NVIDIA标定的上限，两个档位的Boost频率也是不一样的。
在显卡背板靠下方区域，这里有一个可拆卸式磁吸盖板设计，拆卸就能看到隐藏极深的显卡供电接口了，单个8pin能刚好满足RTX 4070供电需求了，旁边还有一个5V ARGB同步线的接口。
显卡尾部是采用一体式的设计，该区域标有20th的字样，整卡看上去就很整。在看不到的内部区域，加持了五根镀镍8mm热管+铜板，散热用料确实是不错。
显卡为双槽厚度，挡板上拥有3*DP 1.4a+1*HDMI 2.1a的经典视频输出组合，值得一提的是，20周年纪念版在内部搭载了HDMI信号增强芯片，确保在长距离线材输出下，还能保持信号的稳定性和清晰度。
显卡附赠了一个支撑架，高度可调，接触显卡的部分为金属材质更耐用，正面还支持镜面ARGB灯效，精致度相当不错的。
电源方面也是选用微星家的——MPG A1000G PCIE5，它完美支持ATX 3.0、PCIe 5.0标准，通过了80PLUS金牌认证，内置了一枚120mm FDB动态液压轴承，可支持智能启停技术，电源体积为120x150x86mm，属于紧凑型ATX电源。
MPG A1000G PCIE5除了支持兼容3*8PIN的高端显卡以外，也配备原生16pin（12VHPWR）PCIe供电接口，最高可给输出600W，能很好满足现阶段及未来的旗舰级显卡，一线直连也避免了走线的杂乱。
MPG A1000G PCIE5单路+12V可达到1000W，可承受三倍显卡功耗的峰值功率，电源还采用了全日系105°电容，支持10年质保售后，是一颗值得传家的好电源。
本次装机所用到机箱风扇是利民TL-C12W-S V3三联包套装，风扇采用稳定性不错的S-FDB轴承，最大转速可达到1500RPM，非常适合作为机箱风扇使用，ARGB是带有无限镜面效果的，配备公母双头PWM风扇和ARGB灯光接口。 性能测试
测试之前，值得一提的是，微星B760M PROJECT ZERO零这款主板已经支持禁用CEP功能，只需要更新至最新7E14v131 Beta版BIOS，就可以选择在CPU进阶选项中禁用，大家可以去官方看看适配的主板和CPU型号，目前不少微星600/700系列主板已经更新专用BIOS。
简单介绍下本次测试的配置，常规测试下，14600KF均是默频+开启XMP达成DDR5 6800C34双通道下进行，操作系统是最新Windows 11 23H2，搭载NVIDIA驱动是551.76 Game Ready WHQL最新版本，并在BIOS中开启Resizable BAR技术以便最大化显卡性能，RTX 4070 20周年纪念版在P档的Boost频率可达到2610MHz。
使用能禁止CEP功能的BIOS后，14600KF在B760M PROJECT ZERO零上已经不再受到束缚，能稳定运行CINEBENCH R23十分钟多核循环项目，P核和E核达成5.3GHz和4.0GHz，CPU核心电压烤机期间仅1.23V，CPU Package功耗为187W，CPU最高温度为79℃，用起来已经不是之前动不动1.3V以上的高电压了。
CINEBENCH R23多核跑分为24924 pts，单核跑分为2031 pts，禁用CEP后使用B760不需要其他任何设置，跑分也和Z790/Z690无差别是一致水平了。
14600KF+RTX 4070 20周年纪念版 3DMark Fire Strike Extreme 总分20710，显卡分数21329，物理分数40184
14600KF+RTX 4070 20周年纪念版 3DMark Time Spy总分17915，显卡分数17823，物理分数18459 这款顶级的RTX 4070的理论跑分会比大部分非公略高一些，当然现阶段的显卡非公之间性能差距并不会很大了，表面上看设计和用料，实际用起来主要区别在于散热和噪声表现方面，下面我们来测试一下。
显卡散热方面通过Speed Way压力测试项目进行，在有较好的机箱风道条件下，RTX 4070 20周年纪念版最终通过率达到98.9%，GPU最高频率达到2850MHz，GPU最高温度为64℃，显存和热点温度均为76℃（应该同一或靠近的测量点），风扇转速最高仅1365RPM，隔绝机箱后感觉不到明显的噪声，不影响使用体验。
RTX 4070 20周年纪念版在P档已经解锁最大215W功耗墙，在这条件下Boost频率可+220MHz，显存频率可拉升至23Gbps，跑3DMARK Time Spy项目显卡分数达到18675，相比默认状态下提升4.7%，这时候就基本榨干显卡性能了，实际GPU核心频率已经达到3000MHz。
AIDA64内存和缓存测试，XMP状态下达成的DDR5 6800C34频率各项指标已经可以达到90 GB/s左右，通过微星BIOS中的Memory Try It和Memtest Mode功能结合使用，在B760M PROJECT ZERO零上可成功超频至DDR5 7600C36频率，并优化小参，此时各项指标达到110 GB/s左右，同时延迟降至56.1ns，一键能提升那么多，确实也挺好用。
7-ZIP基准测试对比，主要提升体现在压缩方面，在内存超频后可提升6%之多，而解压缩方面的提升则是忽略不计，毕竟性能关联的是CPU本身更多。
14600KF+RTX 4070 20周年纪念版OC运行《使命召唤：现代战争III 2023》2K分辨率预设极致画质+DLSS 3（帧生成）平均帧数为178fps 14600KF+RTX 4070 20周年纪念版OC运行《使命召唤：现代战争III 2023》4K分辨率预设极致画质+DLSS 3（帧生成）平均帧数为98fps
14600KF+RTX 4070 20周年纪念版OC运行《CS2》2K分辨率预设非常高画质平均帧数为245fps 14600KF+RTX 4070 20周年纪念版OC运行《CS2》4K分辨率预设非常高画质平均帧数为122fps
14600KF+RTX 4070 20周年纪念版OC运行《生化危机4：重制版》2K分辨率预设最高画质（光追关）+FSR 2画质优先平均帧数为133fps 14600KF+RTX 4070 20周年纪念版OC运行《生化危机4：重制版》4K分辨率预设最高画质（光追关）+FSR 2画质优先平均帧数为76fps
14600KF+RTX 4070 20周年纪念版OC运行《赛博朋克2077》2K分辨率预设最高光线追踪超级画质+DLSS 3（帧生成）平均帧数为129fps 14600KF+RTX 4070 20周年纪念版OC运行《赛博朋克2077》4K分辨率预设最高光线追踪超级画质+DLSS 3（帧生成）平均帧数为75fps 这套CPU和显卡组合玩游戏也是相当给力，2K分辨率基本能满足100fps+高刷水平，而4K分辨率也能达到60fps+流畅程度，当然部分游戏需要借助DLSS 3和FSR 2才可达成，个人是比较推荐2K分辨率的，12GB显存也刚刚好吃香。
RTX 4070 20周年纪念版用来跑AI绘画Stable Diffusion项目效率也是相当不错，1024X1024分辨率，总批次数为3单批数量6，迭代步数为20，采样算法是DPM++ 2M Karras，使用TensorRT SDK进行加速，最终出图完成时间仅为1分36秒，如果SDK加速，就需要多等待30秒以上了，作为AI生产力用途完全没有问题。 结语 本次装机体验中，使用微星B760M PROJECT ZERO零主板，搭配MAG PANO M100L PZ白刃机箱和影驰RTX 4070 20周年纪念版显卡，完全可以把机箱正面所需的电源和机箱线材隐藏到背面区域，配合海景房的全景视角，实际观感效果非常好。
B760M PROJECT ZERO零现阶段刷BIOS后也不会受CEP影响了，直接上手带K系列处理器无压力，性能和Z系列主板无差别，配合本次使用的宏碁掠夺者Vesta II内存一键超频至DDR5 7600C36紧参很轻松，这套主机就是为追求高颜值和高性能而准备的，有兴趣的玩家可参考下。
|
